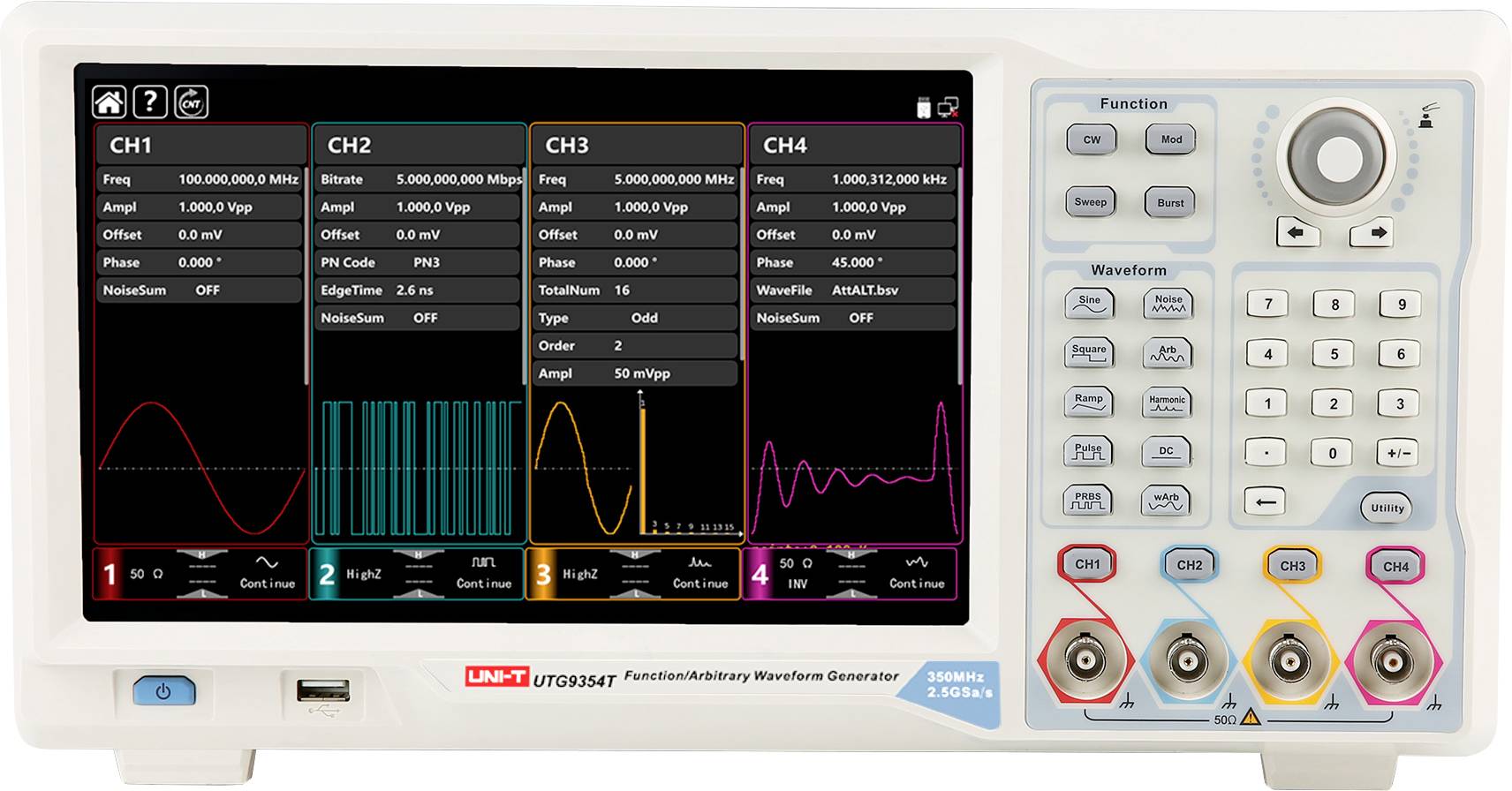

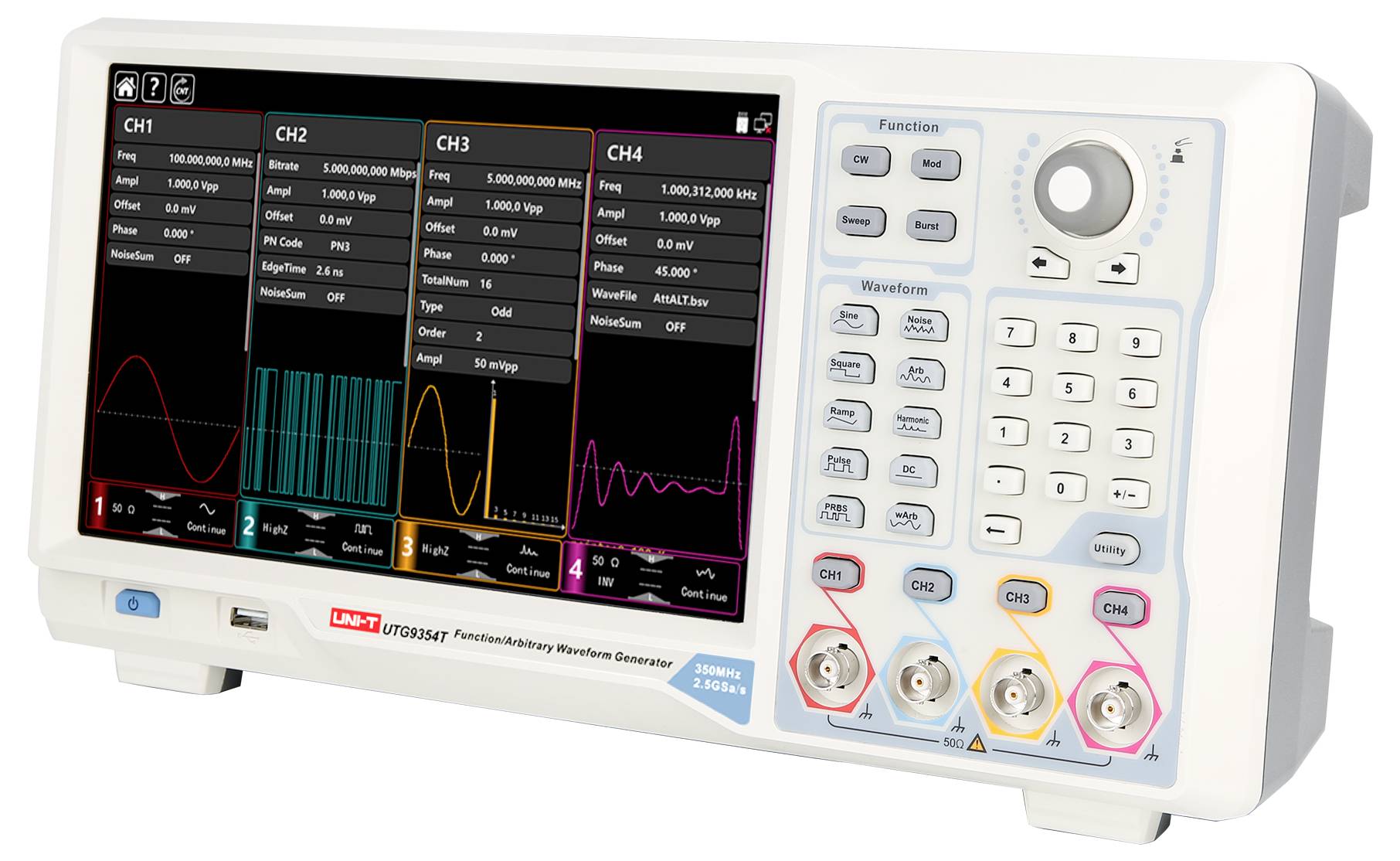

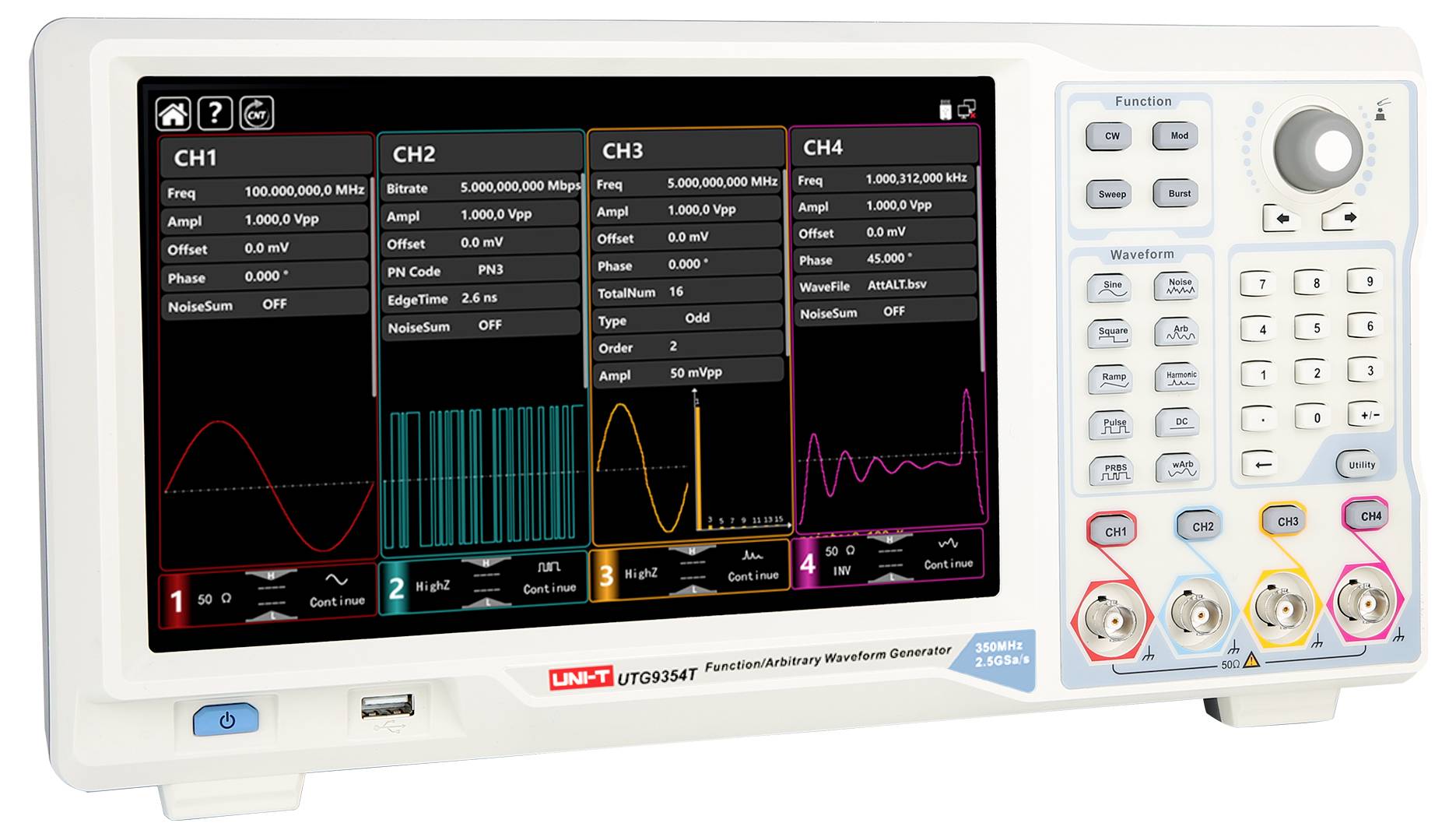

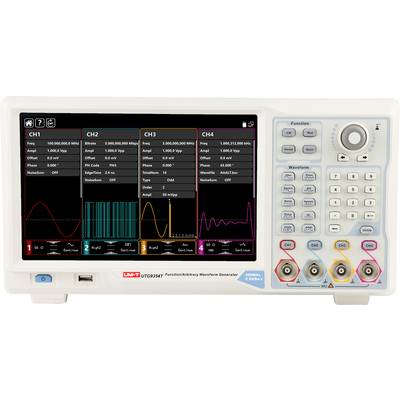

Uni-T UTG9354T Funktionsgenerator netdrevet 350 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Funktionsgeneratorer
- - Maks. Udgangsfrekvens: 350 MHz
- Afsøgningshastighed 2,5 GSa/s
- - Vertikal opløsning: CH3 & CH4: 16-bit, CH1 & CH2: 14-bit
- - Kanaler: 4
- - Arbitrær bølgeformlængde 64 Mpts
- Display: 10,1" TFT LCD
Tekniske specifikationer
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
350 MHz (max)
- Signal-udgangsformer
Arbitrær
Firkant
Puls
Rampe
Støj
Sinus
Fabriksstandard
- Dim.
(B x H) 220 mm x 350 mm
- Vægt
5 kg
- Antal kanaler
4-kanals
- Frekvens (max.)
350 MHz
- Bredde
220 mm
- H
350 mm
- Spænding strømforsyning
Netdrevet
- Type
UTG9354T
Dokumenter og downloads
Datablad
Datablad 3403918 Uni-T UTG9354T Funktionsgenerator netdrevet 350 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3403918 Uni-T UTG9354T Funktionsgenerator netdrevet 350 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
Instruktioner for brug og sikkerhed 3403918 Uni-T UTG9354T Funktionsgenerator netdrevet 350 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
Instruktioner for brug og sikkerhed 3403918 Uni-T UTG9354T Funktionsgenerator netdrevet 350 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
Beskrivelse
UTG9354T er en 4-kanals bølgeformgenerator med en maksimal udgangsfrekvens på 350 MHz og en afsøgningshastighed på op til 2,5 GSa/s. Den har en 16-bit/14-bit vertikal opløsning og en 64 Mpts arbitrærbølgelængde, hvilket sikrer was en præcis og stabil signalgenerering. Udstyret med en 10,1" TFT LCD-touchscreen giver UTG9354T en intuitiv brugergrænseflade og et ergonomisk design, der forbedrer brugeroplevelsen og arbejdseffektiviteten.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - 10,1 tommer touchscreen: UTG9354T har en kapacitiv 10,1 tommer touchscreen med 1280×800 opløsning og et nyt UI-design, der giver en intuitiv betjening og en forbedret brugeroplevelse.
- - 4-kanals udgang & 4 sweep-tilstande: Standardmæssig 4-kanals udgang til samtidig generering af forskellige signaler. Ud over lineære og logaritmiske sweep-tilstande giver UTG9354T to nye tilstande:
- Step-tilstand: Præcis, trinvis tilpasning
- List-tilstand: Definerede værdier eller punkter til præcis styring af signalgenerering
- - 8-cifret frekvenstæller: Måler frekvenser fra 100 MHz til 800 MHz med høj præcision og analyserer parametre som frekvens, periode, tastforhold samt positive og negative impulsbredder.
- - Alsidige modulationstilstande & arbitrærbølgeformer: Understøtter AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM og mere til test af undervisnings- og kommunikationssystemssystemer. Indeholder over 200 foruddefinerede arbitrærbølgeformer til anvendelse inden for teknik, biomedicin, standarder og matematik.
- Protokoludgave: Understøtter SPI, I2C og UART, ideal til alsidige digitale interface-tests.
- - PRBS- og SNR-funktion:
- - PRBS-generator til bitfejltolerant test i højhastigheds-dataoverførsel
- - SNR-funktion til overlapning af husstøj til vurdering af apparaters støjimmunitet
Inkluderet i leveringen
- - UTG9354T (4CH, 350MHz)
- - Strømkabel × 1
- - USB-datakabel × 1
- - BNC-BNC-kabel × 4
- - Flersprogede sikkerhedsanvisninger
- Kort vejledning
- - Kalibreringscertifikat
Tip
Yderligere modeller
- UTG9604T: Bølgeformgenerator, 600 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.
- UTG9504T: Bølgeformgenerator, 500 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit/14-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.
