Name: Uni-T UTG4164X Funktionsgenerator netdrevet 1 µHz - 160 MHz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær , Trekant
Brand: Uni-T
SKU: 3837316

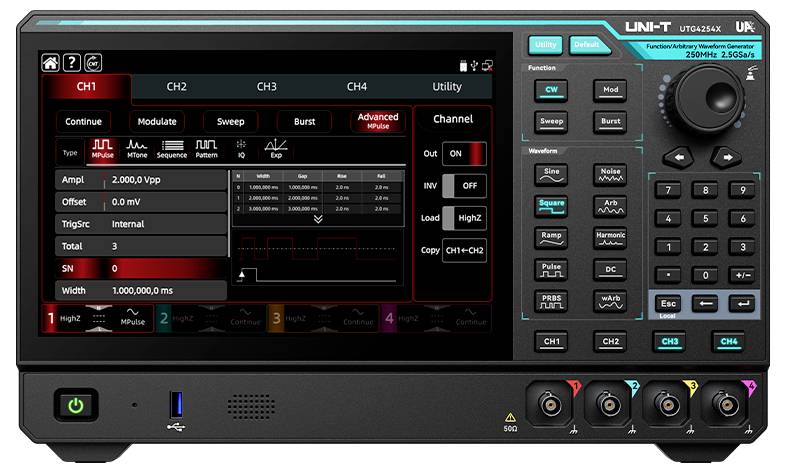

UNI-T funktionsgenerators frontpanel med touchscreen-indstillinger for CH1 pulsformen, amplitude, offset, frekvens, bredde og udgangskanalkontrolelementer.

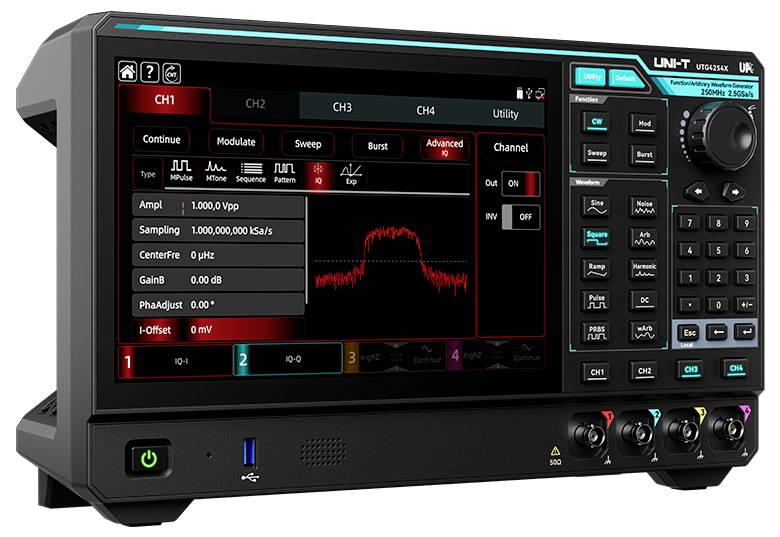

Digitalt oscilloskop, der viser kanal 1-indstillinger og en rød bølgeformvisning med et trinvist pulssingal.

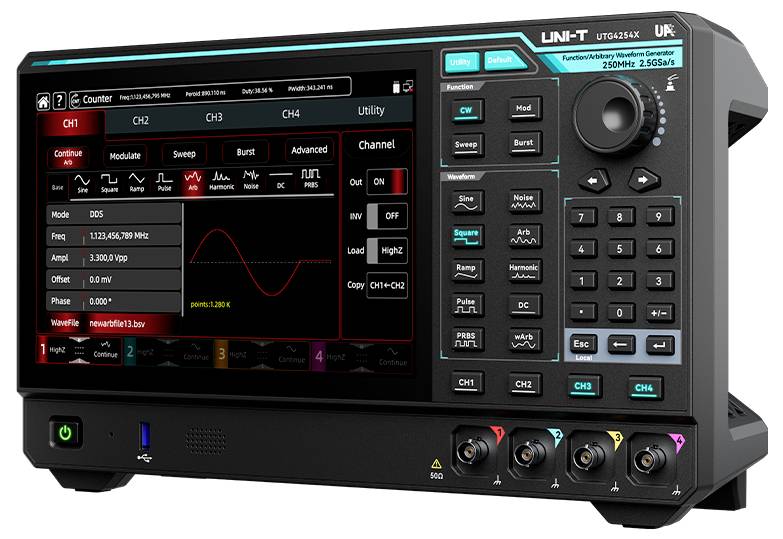

En digital oscilloskop-funktionsgenerator, der viser en rød bølgeform på CH1, med kontrolknapper og kanalindgange på frontpanelet.

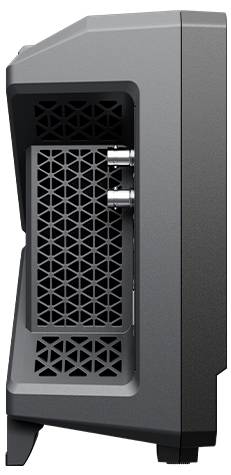

Sort computertårnkabinet vist fra siden, med et ventileret frontpanel og to USB-porte på højre kant.

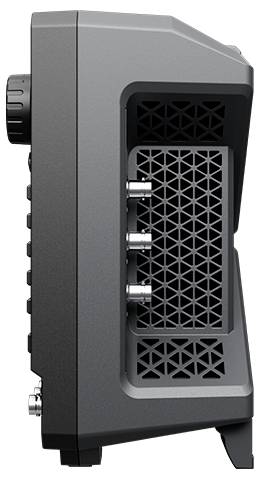

Sidevisning af en grå og sort elektronisk enhed med ventilerede paneler, sideknopper og flere metalkonnektorporte.

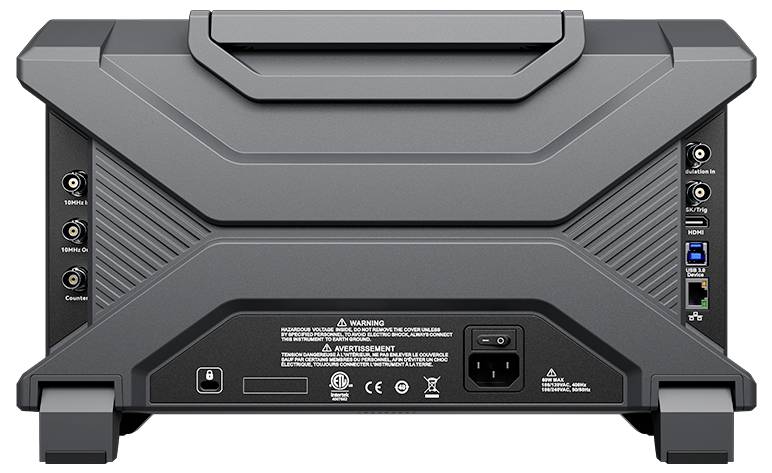

Bagsiden af en robust monitor, der viser flere inputporte og strømforbindelser, med et integreret stativ og advarselsetiketter.

1/6

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

Maks. Udgangsfrekvens: 160 MHz
Afsøgningshastighed 2,5 GSa/s
Vertikal opløsning 16-bit
4 kanaler
Arbitrær bølgeformlængde: 128 Mpts
Display 10,1" TFT LCD-touchscreen

Tekniske specifikationer

10,1 tommer Capacitive touchscreen
4 uafhængige kanaler fuld effekt
Støjoverlapning (SNR)
Digital protokoloutput (SPI, I2C, UART)
Avancerede funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, ekspression)

Signaludgangsform: Sinus, rektangel, ramper/trekant, impuls, harmonisk, støj, PRBS, DC, arbitrær

Produkttype: Funktionsgenerator netdrevet

Frekvensområde: 1 µHz - 160 MHz

Signal-udgangsformer: Sinus
Firkant
Rampe
Støj
Arbitrær
Trekant

Frekvensområde sinus: 1 µHz – 160 MHz

Klirfaktor sinus: 0,07 %

Frekvensområde rektangel: 1 µHz – 80 MHz

Stigetid firkant: 2 ns

Visning: LCD

Frekvensområde triangel: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvensområde ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: Fabriksstandard

Swept-frequency-funktion: Ja (sweep: Lineær, logaritmisk, liste, trin)

Intern modulation: AM, FM, PM, DSB-AM, QAM ASK, FSK, 3FSK, 4FSK, PSC, BPSK, QPSK, OSK, PWM, SUM

Ekstern modulation: AM, FM, PM, DSB-AM, ASK ALDERSGRÆNSE, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synkron): Internt, eksternt (stigende/faldende flanke), manuelt

Gate (asynkron): Ja (gated Burst Mode)

Ekstern frekvensmåling: Ja (integreret frekvenstæller: 100 MHz - 800 MHz, 8 digits/s)

Dim.: (B x H) 361 mm x 209 mm

Vægt: 4.5 kg

Antal kanaler: 4-kanals

Frekvens (max.): 160 MHz

Frekvens (min. ): 1 µHz

Specifikationer: inkl. frekvenstæller

kalibrering tjenester: Arbejdskalibrering uden certifikat

Målekategori: CAT II

Bredde: 361 mm

H: 209 mm

Interfaces: USB-Device
USB-host
LAN
HDMI

Spænding strømforsyning: 230 V/AC

Type: UTG4164X

Dokumenter og downloads

Datablad

Datablad 3837316 Uni-T UTG4164X Funktionsgenerator netdrevet 1 µHz - 160 MHz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær , Trekant

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3837316 Uni-T UTG4164X Funktionsgenerator netdrevet 1 µHz - 160 MHz 4-kanals Sinus , Firkant , Rampe, Støj , Arbitrær , Trekant

Beskrivelse

UTG4164X leverer 160 MHz udgangsfrekvens på fire tilsvarende kanaler ved 2,5 GSa/s afsøgningshastighed og 16 bit vertikal opløsning. DDS-teknologien genererer præcise, stabile signalformer med hurtige firkantsignaler. Omfattende analoge og digitale modulationstyper, PRBS, sweep- og burst-drift samt de avancerede signalformer Multi-Pulse, Sequence, Multi-Tone, IQ og Pattern. Med 128 Mpts arbitrærhukommelse, integreret signalform-editor, frekvenstæller og 10,1-tommer-TFT-LCD-touchscreen kan apparatet anvendes til mange formål inden for udvikling, uddannelse og generel elektronikkontrol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Forvrængningsfrit signaloutput: Fejlfrit dynamikområde på -80 dBc og lavt jitter for rene, stabile signaler
Hurtige flanketider: Flanketid op til 2 ns, minimal impulsbredde ≥3 ns, finindstilling i 100-ps-trin, flanketid pr. impuls kan indstilles
Fire uafhængige kanaler: Samtidig output på alle kanaler til parallel- og test af flere apparater
Kanalkokobling & signaladdition: Frekvens, amplitude og fase kan kobles frit, udgange kan kombineres (for eksempel CH1 = CH1 + CH2 + CH3 + CH4)
-4-kanals synkronisering: Ændring til en kanal overfører sig automatisk til de øvrige tre
One-Click SNR: Overopladning af Gauss-støj til direkte vurdering af støjimmunitet
15 MODULATIONSTYPER: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digital protokoloutput: SPI, I2O2 og UART
Højpræcisions frekvenstæller: Hardware-frekvenstæller med måleområde fra 100 MHz til 800 MHz
Arbitrærsignal-editor: Over 200 integrerede signalformer, bearbejdning på apparatet eller på PC med tegn- og matematikfunktioner
Udvidede signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ og Exp

Inkluderet i leveringen

UTG4164X x1
Netkabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Tip

Yderligere modeller

-UTG4254X: 4 kanaler, 250MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen

-UTG4104X: 4 kanaler, 100 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen
