Name: Uni-T UTG4104X Funktionsgenerator netdrevet 1 µHz - 100 MHz 4-kanals Sinus , Firkant , Rampe, Trekant , Støj , Arbitrær
Brand: Uni-T
SKU: 3837317

Frontpanel på en UNI-T arbitrær bølgeformgenerator med skærm, der viser CH1 pulsudgangsindstillinger og kanalkontrroller.

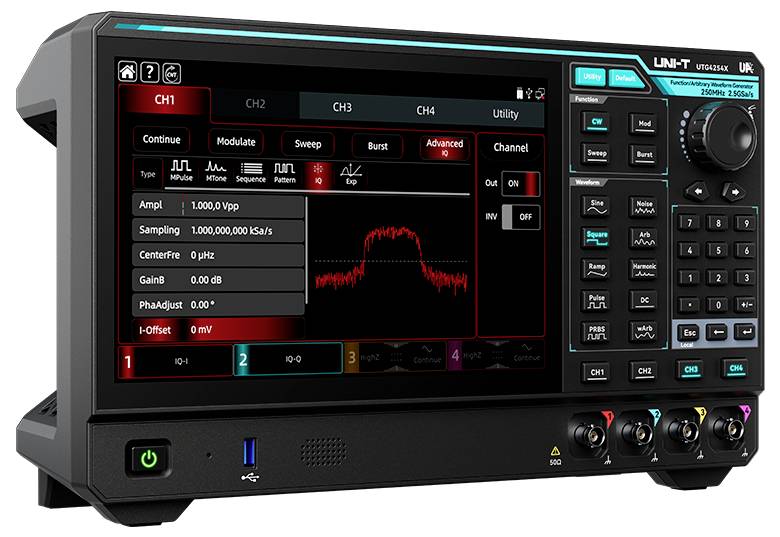

Digitalt oscilloskop viser kanal 1 bølgeformindstillinger og et rødt pulsformet signal på displayet, med kontrolknapper og indgangsporte på højre side.

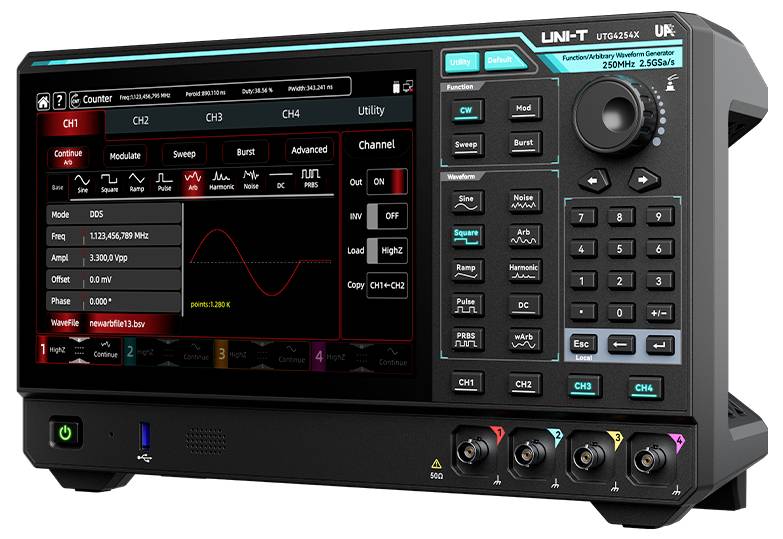

En UNI-T signalgenerator, vist forfra med touchscreen, der viser en rød bølgeform, og kontrolknapper/drejeknappe til justering af udgangkanaler.

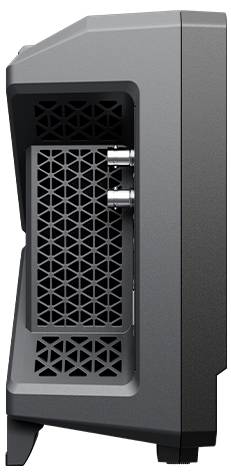

Nærbillede af siden af en grå elektronisk enhed med et sort ventileret gitter og to eksponerede sølvfarvede stik.

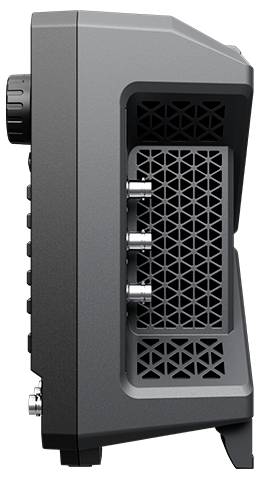

Sidevisning af en kompakt grå elektronisk enhed med ventileret gitter, justeringsknap og kabelkonnektorer på siden.

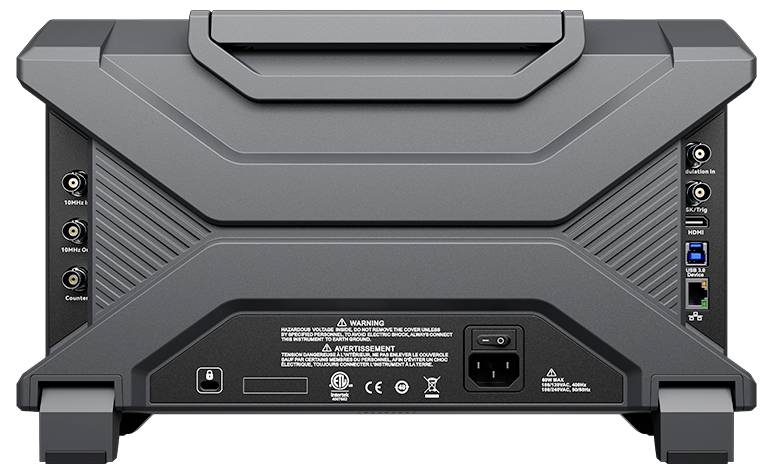

Bagsidet af en robust fladskærmsmonitor, der viser strøminput, kontrolknapper, USB- og videoporter samt et stativunderstel.

1/6

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

Maks. Udgangsfrekvens: 100 MHz
Afsøgningshastighed 2,5 GSa/s
Vertikal opløsning 16-bit
4 kanaler
Arbitrær bølgeformlængde: 128 Mpts
Display 10,1" TFT LCD-touchscreen

Tekniske specifikationer

10,1 tommer Capacitive touchscreen
4 uafhængige kanaler fuld effekt
Støjoverlapning (SNR)
Digital protokoloutput (SPI, I2C, UART)
Avancerede funktioner (Multi-Pulse, Multi-Tone, Sequence, Pattern, i/Q, ekspression)
Produktmål dybde: 106 mm
Udgangsimpedans: 50 ohm (typisk)
Lagringskapacitet: 8 pts op til 128 Mpts/CH (kan udvides til 256 Mpts/CH via PC-software)

Signaludgangsform: Sinus, rektangel, ramper/trekant, impuls, harmonisk, støj, PRBS, DC, arbitrær

Produkttype: Funktionsgenerator netdrevet

Frekvensområde: 1 µHz - 100 MHz

Signal-udgangsformer: Sinus
Firkant
Rampe
Trekant
Støj
Arbitrær

Frekvensområde sinus: 1 µHz – 100 MHz

Klirfaktor sinus: 0,07 %

Frekvensområde rektangel: 1 µHz – 50 MHz

Stigetid firkant: 2 ns

Visning: LCD

Frekvensområde triangel: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvensområde ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: Fabriksstandard

Swept-frequency-funktion: Ja (sweep: Lineær, logaritmisk, liste, trin)

Intern modulation: AM, FM, PM, DSB-AM, QAM ASK, FSK, 3FSK, 4FSK, PSC, BPSK, QPSK, OSK, PWM, SUM

Ekstern modulation: AM, FM, PM, DSB-AM, ASK ALDERSGRÆNSE, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synkron): Internt, eksternt (stigende/faldende flanke), manuelt

Gate (asynkron): Ja (gated Burst Mode)

Ekstern frekvensmåling: Ja (integreret frekvenstæller: 100 MHz - 800 MHz, 8 digits/s)

Dim.: (B x H) 361 mm x 209 mm

Vægt: 4.5 kg

Antal kanaler: 4-kanals

Frekvens (max.): 100 MHz

Frekvens (min. ): 1 µHz

Specifikationer: inkl. frekvenstæller

kalibrering tjenester: Arbejdskalibrering uden certifikat

Målekategori: CAT II

Bredde: 361 mm

H: 209 mm

Interfaces: USB-Device
USB-host
LAN
HDMI

Spænding strømforsyning: 230 V/AC

Type: UTG4104X

Dokumenter og downloads

Datablad

Datablad 3837317 Uni-T UTG4104X Funktionsgenerator netdrevet 1 µHz - 100 MHz 4-kanals Sinus , Firkant , Rampe, Trekant , Støj , Arbitrær

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3837317 Uni-T UTG4104X Funktionsgenerator netdrevet 1 µHz - 100 MHz 4-kanals Sinus , Firkant , Rampe, Trekant , Støj , Arbitrær

Beskrivelse

UTG4104X leverer 100 MHz udgangsfrekvens på fire tilsvarende kanaler ved 2,5 GSa/s afsøgningshastighed og 16 bit vertikal opløsning. DDS-teknologien genererer præcise, stabile signalformer med hurtige firkantsignaler. Omfattende analoge og digitale modulationstyper, PRBS, sweep- og burst-drift samt de avancerede signalformer Multi-Pulse, Sequence, Multi-Tone, IQ og Pattern. Med 128 Mpts arbitrærhukommelse, integreret signalform-editor, frekvenstæller og 10,1-tommer-TFT-LCD-touchscreen kan apparatet anvendes til mange formål inden for udvikling, uddannelse og generel elektronikkontrol.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Forvrængningsfrit signaloutput: Fejlfrit dynamikområde på -80 dBc og lavt jitter for rene, stabile signaler
Hurtige flanketider: Flanketid op til 2 ns, minimal impulsbredde ≥3 ns, finindstilling i 100-ps-trin, flanketid pr. impuls kan indstilles
Fire uafhængige kanaler: Samtidig output på alle kanaler til parallel- og test af flere apparater
Kanalkokobling & signaladdition: Frekvens, amplitude og fase kan kobles frit, udgange kan kombineres (for eksempel CH1 = CH1 + CH2 + CH3 + CH4)
4-kanals synkronisering: Ændring til en kanal overfører sig automatisk til de øvrige tre
One-Click SNR: Overopladning af Gauss-støj til direkte vurdering af støjimmunitet
15 MODULATIONSTYPER: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digital protokoloutput: SPI, I2O2 og UART
Højpræcisions frekvenstæller: Hardware-frekvenstæller med måleområde fra 100 MHz til 800 MHz
Arbitrærsignal-editor: Over 200 integrerede signalformer, bearbejdning på apparatet eller på PC med tegn- og matematikfunktioner
Udvidede signalformer som standard: Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ og Exp

Inkluderet i leveringen

UTG4104X x1
Netkabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Tip

Yderligere modeller

-UTG4254X: 4 kanaler, 250MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen

-UTG4164X: 4 kanaler, 160MHz udgangsfrekvens, 2,5 GSa/s optagelsesfrekvens, 16-bit vertikal opløsning, 128 Mpts arbitrær bølgeformlængde, 10,1" TFT-LCD-touchscreen
