Uni-T UTG2122X Funktionsgenerator netdrevet 120 Hz (max) 2-kanals Arbitrær , Firkant , Puls, Rampe, Støj
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Funktionsgeneratorer
- - Maks. Udgangsfrekvens: 120 MHz
- - Afsøgningshastighed 625 MSA/sek.
- - Vertikal opløsning 16 bit
- - Kanaler 2
- - Arbitrærbølgelængde: 64 Mpts
- Display 4,3" TFT-LCD
Tekniske specifikationer
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
120 Hz (max)
- Signal-udgangsformer
Arbitrær
Firkant
Puls
Rampe
Støj
- Frekvensområde sinus
1 μHz bis 120 MHz
- Frekvensområde rektangel
1 μHz bis 50 MHz
Fabriksstandard
- Intern modulation
2 MHz til 1 MHz
- Dim.
(B x H) 215 mm x 103 mm
- Vægt
2.5 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
120 Hz
- Bredde
215 mm
- H
103 mm
- Spænding strømforsyning
Netdrevet
- Type
UTG2122X
Dokumenter og downloads
Datablad
Datablad 3400013 Uni-T UTG2122X Funktionsgenerator netdrevet 120 Hz (max) 2-kanals Arbitrær , Firkant , Puls, Rampe, Støj
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3400013 Uni-T UTG2122X Funktionsgenerator netdrevet 120 Hz (max) 2-kanals Arbitrær , Firkant , Puls, Rampe, Støj
Instruktioner for brug og sikkerhed 3400013 Uni-T UTG2122X Funktionsgenerator netdrevet 120 Hz (max) 2-kanals Arbitrær , Firkant , Puls, Rampe, Støj
Instruktioner for brug og sikkerhed 3400013 Uni-T UTG2122X Funktionsgenerator netdrevet 120 Hz (max) 2-kanals Arbitrær , Firkant , Puls, Rampe, Støj
Beskrivelse

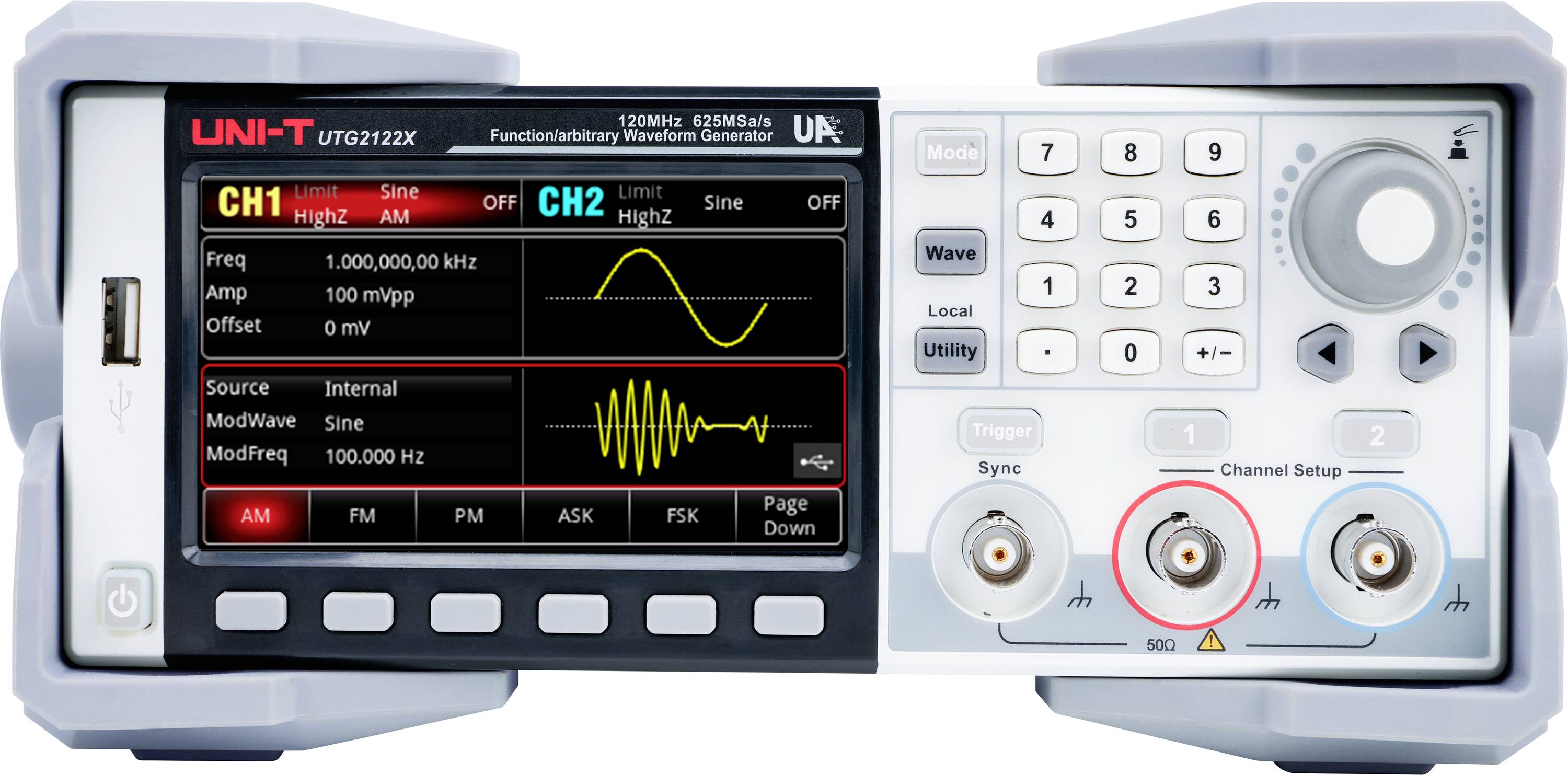

UTG2122X er en funktions-/arbitrærbølgeformgenerator, der er baseret på Direct Digital Synthesis (DDS)-teknologi og sikrer en præcis og stabil kurveform med en opløsning på op til 1 μHz. Den giver en maksimal udgangsfrekvens på 120 MHz, en afsøgningshastighed på 625 MSA/s og en 16-bit-opløsning til præcis signalgenerering. Med 2 kanaler, en 64 Mpts arbitrærbølgelængde og en 4,3″ TFT LCD-touchscreen giver UTG2122X en intuitiv brugerflade og en fremragende signalkvalitet, ideel ideal til tests og læringsanvendelser
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - 4,3" touch-display: Højtopløseligt 4,3" display med touch-betjening for en hurtigere og nemmere styring af enheden.
- Tilsvarende effekt på begge kanaler: Høj udgang med stor amplitude – begge kanaler har en fuldstændig amplitude på 20 Vpp ved frekvenser op til 20 MHz.

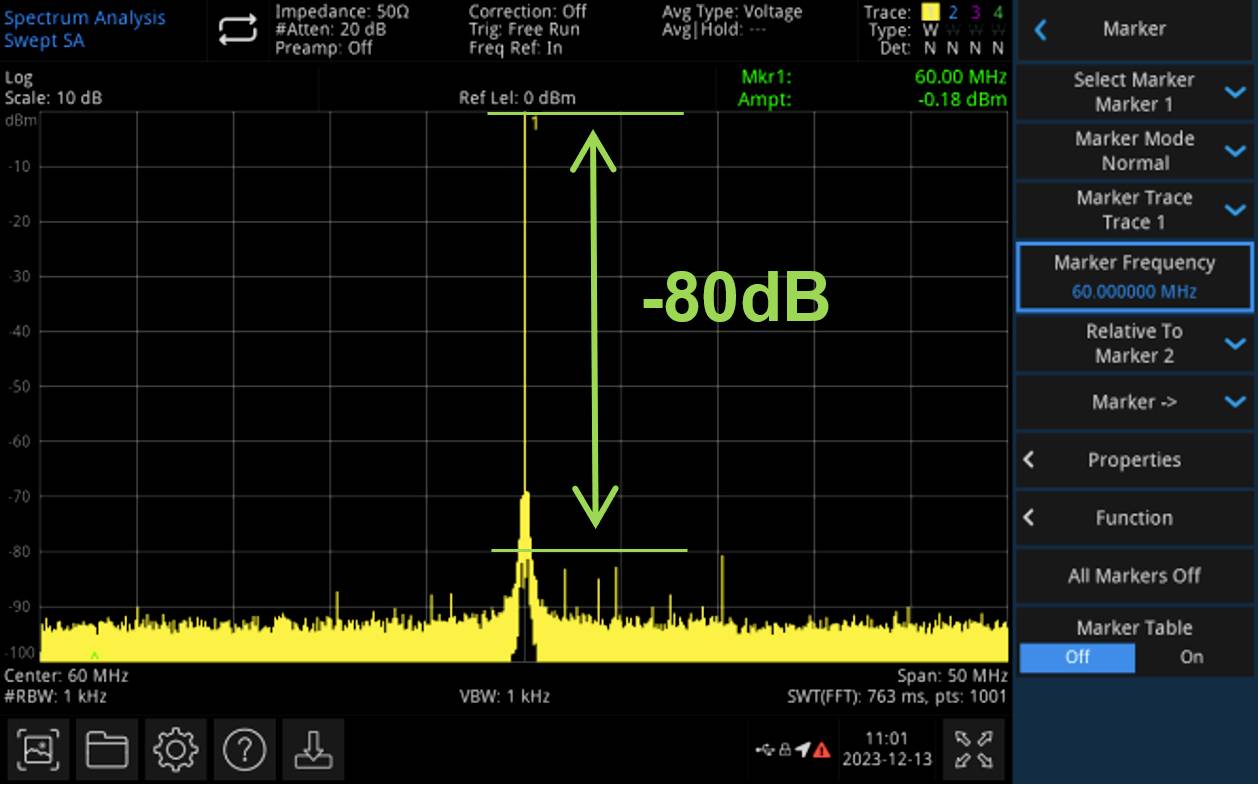

- - Lav forvrængning: Fremragende harmonisk forvrængning med et uforstyrret dynamikområde på -80 dBc.

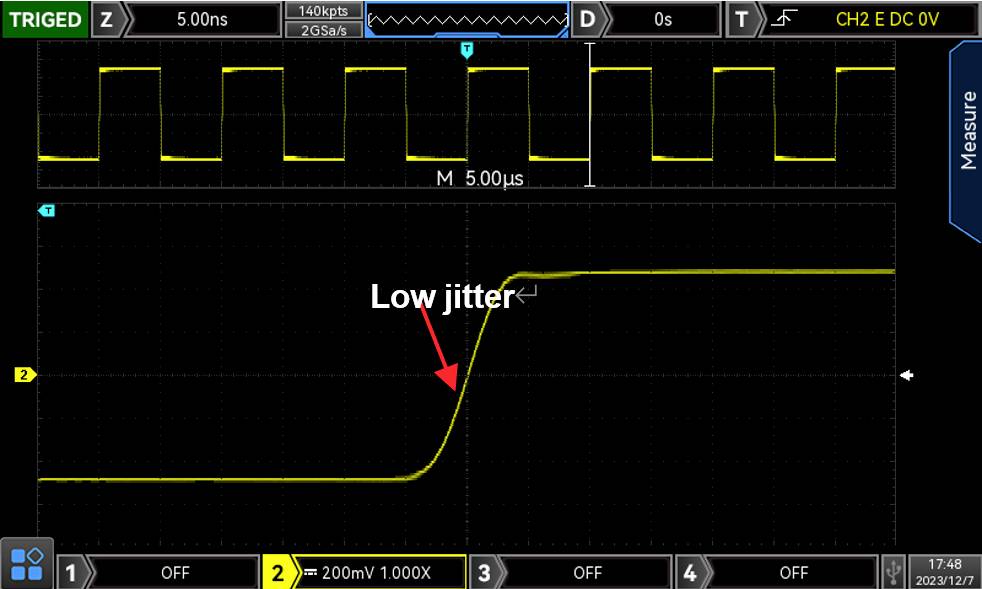

- - Lav jitter: Avanceret digital pickupteknologi sørger for en stabil og præcis signalgengivelse.

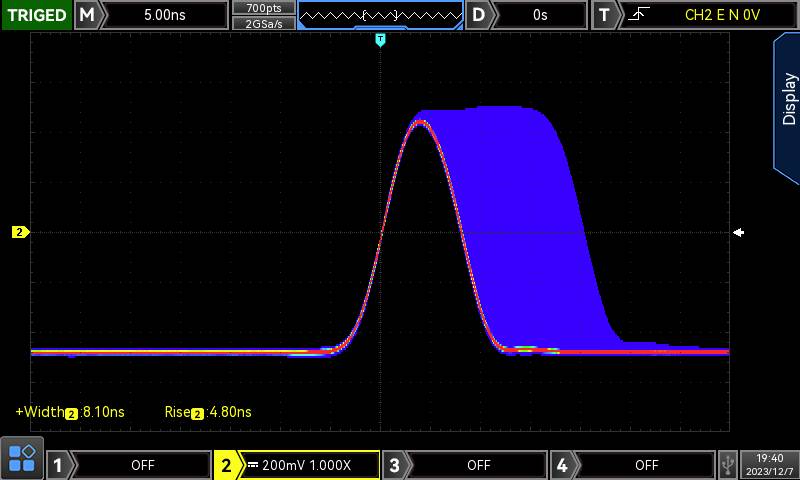

- - Hurtig kantstyring: Den nye generation af yderst præcise, brede dynamiske pulsbølger giver en minimal pulsbredde på 8 ns. Pulsbredden kan indstilles fint med en minimal trinbredde på 100 hk og giver mulighed for at producere højere oversvingninger.
- - Høj signal-Rausch-afstand (SNR): En lille signaloverlapning med en stor DC-komponent reducerer udgangsstøj og øger signal-støj-afstand (SNR). (CH1-signalet i illustrationen genereres af UTG2000X-serien.)
- - Mange modulationstilstande: Understøttelse af 15 modulationstyper, herunder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSC, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OG PWM.
- - Kanalsamling: Signaler kan kombineres med SUM-funktion eller kanalstabling for at opnå indstillelige SNR-signaler og Dual-Tone-multifrekvenssignaler.
- - Arbitrærbølgeeditor: Arbitrærbølgeeditor giver mulighed for oprettelse af individuelle kurveformer ved at indføje standardbølger eller frit tegne.
Inkluderet i leveringen
- - UTG2122X (2CH, 120 MHz)
- - Strømkabel × 1
- - USB-kabel x 1
- - BNC-BNC-kabel × 1
- - BNC-kabel med røde og sorte krokodillenæb × 1
- - Flersprogede sikkerhedsanvisninger
- Kort vejledning
- - Kalibreringscertifikat
Tip
Yderligere modeller
- UTG2082X: 80 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
- UTG2062X: 60 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
