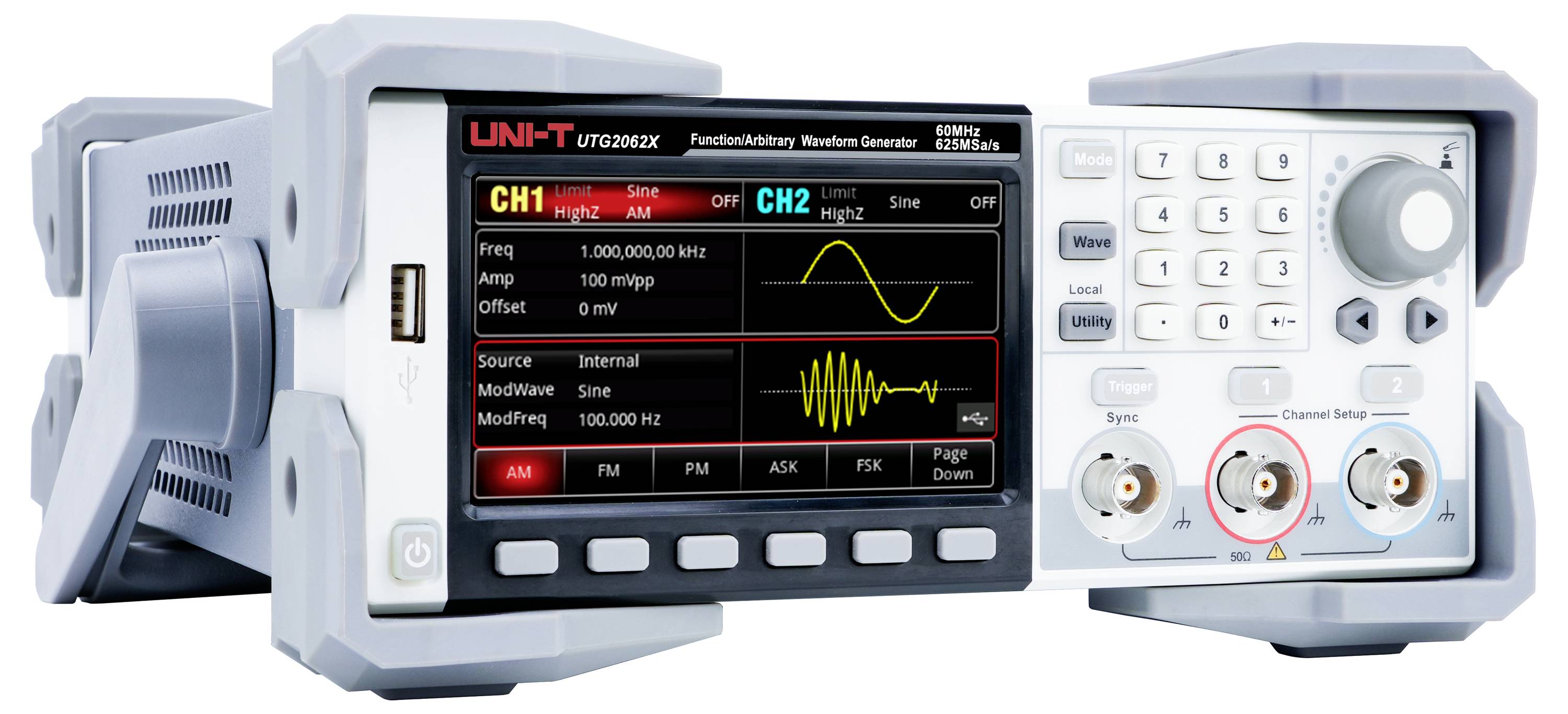

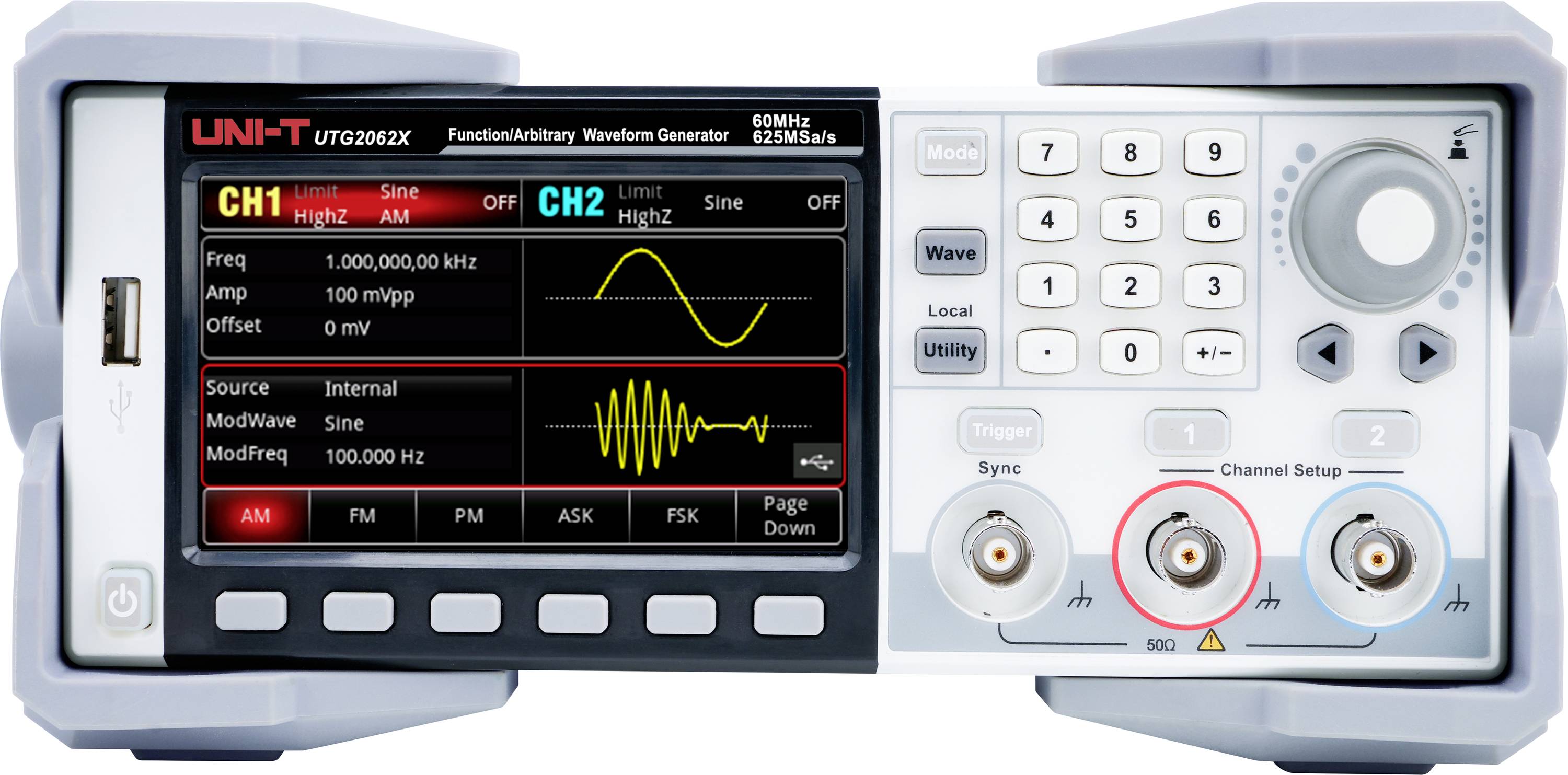

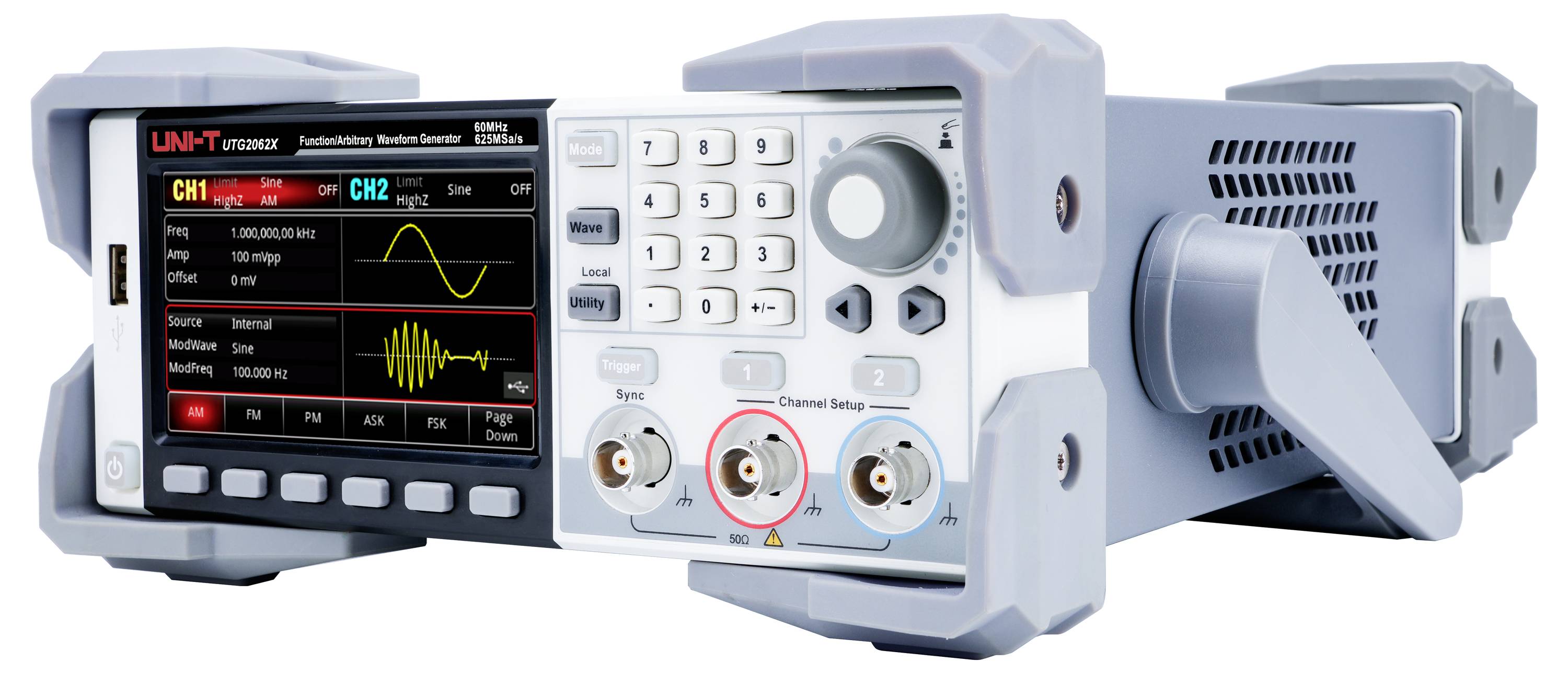

Uni-T UTG2062X Funktionsgenerator netdrevet 60 MHz (max) 2-kanals
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Funktionsgeneratorer
- - Maks. Udgangsfrekvens: 60 MHz
- - Afsøgningshastighed 625 MSA/sek.
- - Vertikal opløsning 16 bit
- - Kanaler 2
- - Arbitrærbølgelængde: 64 Mpts
- Display 4,3" TFT-LCD
Tekniske specifikationer
- Produkttype
Funktionsgenerator netdrevet
- Frekvensområde
60 MHz (max)
- Visning
LCD
Fabriksstandard
- Dim.
(B x H) 190 mm x 330 mm
- Vægt
3 kg
- Antal kanaler
2-kanals
- Frekvens (max.)
60 MHz
- Bredde
190 mm
- H
330 mm
- Type
UTG2062X
Dokumenter og downloads
Datablad
Datablad 3400015 Uni-T UTG2062X Funktionsgenerator netdrevet 60 MHz (max) 2-kanals
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3400015 Uni-T UTG2062X Funktionsgenerator netdrevet 60 MHz (max) 2-kanals
Instruktioner for brug og sikkerhed 3400015 Uni-T UTG2062X Funktionsgenerator netdrevet 60 MHz (max) 2-kanals
Instruktioner for brug og sikkerhed 3400015 Uni-T UTG2062X Funktionsgenerator netdrevet 60 MHz (max) 2-kanals
Beskrivelse
UTG2062X er en omkostningseffektiv funktions-/arbitrærbølgeformgenerator, der genererer præcise og forvrængningsfrie signaler med DDS-teknologi. Det giver en maksimal udgangsfrekvens på 60 MHz, en afsøgningshastighed på 625 MSA/s og en 16-bit-opløsning for at sikre en stabil og meget præcis signaloutput. Med 2 kanaler, en 64 Mpts bølgeformlængde og en 4,3" TFT LCD-touchscreen er UTG2062X nem at betjene og giver en effektiv løsning til undervisnings-, test- og bølgelederanalyser.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - 4,3" touch-display: Højtopløseligt 4,3" display med touch-betjening for en hurtigere og nemmere styring af enheden.
- Tilsvarende effekt på begge kanaler: Høj udgang med stor amplitude – begge kanaler har en fuldstændig amplitude på 20 Vpp ved frekvenser op til 20 MHz.
- - Lav forvrængning: Fremragende harmonisk forvrængning med et uforstyrret dynamikområde på -80 dBc.
- - Lav jitter: Avanceret digital pickupteknologi sørger for en stabil og præcis signalgengivelse.
- - Hurtig kantstyring: Den nye generation af yderst præcise, brede dynamiske pulsbølger giver en minimal pulsbredde på 8 ns. Pulsbredden kan indstilles fint med en minimal trinbredde på 100 hk og giver mulighed for at producere højere oversvingninger.
- - Høj signal-Rausch-afstand (SNR): En lille signaloverlapning med en stor DC-komponent reducerer udgangsstøj og øger signal-støj-afstand (SNR). (CH1-signalet i illustrationen genereres af UTG2000X-serien.)
- - Mange modulationstilstande: Understøttelse af 15 modulationstyper, herunder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSC, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM OG PWM.
- - Kanalsamling: Signaler kan kombineres med SUM-funktion eller kanalstabling for at opnå indstillelige SNR-signaler og Dual-Tone-multifrekvenssignaler.
- - Arbitrærbølgeeditor: Arbitrærbølgeeditor giver mulighed for oprettelse af individuelle kurveformer ved at indføje standardbølger eller frit tegne.
Inkluderet i leveringen
- - UTG2062X (2CH, 60MHz)
- - Strømkabel × 1
- - USB-kabel x 1
- - BNC-BNC-kabel × 1
- - BNC-kabel med røde og sorte krokodillenæb × 1
- - Flersprogede sikkerhedsanvisninger
- Kort vejledning
- - Kalibreringscertifikat
Tip
Yderligere modeller
- UTG2122x: 120 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
UTG2082X: 80 MHz udgangsfrekvens, 625 MSA/s optagelseshastighed, 16-bit opløsning, 2 kanaler, 64 Mpts arbitrærbølgelængde, 4,3" TFT LCD-touchscreen.
