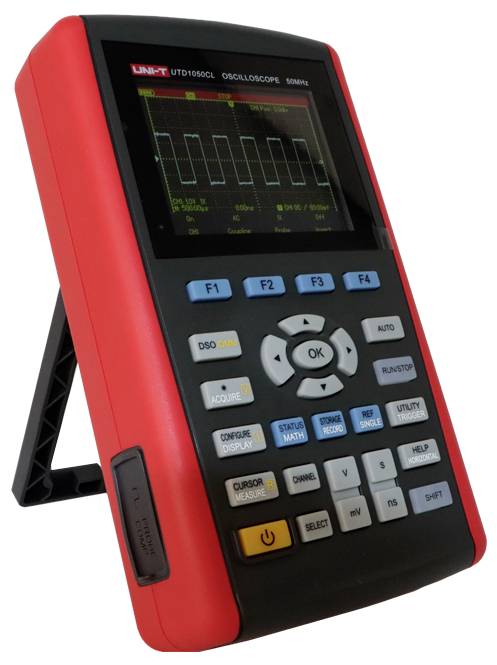

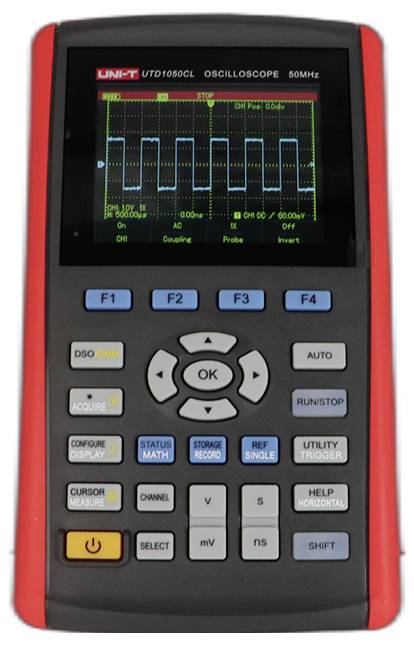

Uni-T UTD1050CL Digitalt-oscilloskop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 50 MHz
- Antal analoge indgange max. 1
Tekniske specifikationer
- Integreret digitalt multimeter (DMM)
- Batteridrift
- 22 automatiske signalmålinger
- USB-interface
- Trend-optager / kurvemåler
- Produkttype
Digitalt-oscilloskop
- Båndbredde
50 MHz
- Samplingrate/kanal
200 MSa/s
- Display
3,5" TFT LCD-skærm, farvedisplay, 320 x 240 pixel, multimeter-visning op til 3999 counts
- Opløsning
8 Bit
- Skærmstørrelse
3,5 tommer
- Oscilloskop-specifikationer
Multimeter-funktioner
- Tidsbasis
5 ns/div til 50 s/div
- Antal analoge indgange max.
1
Fabriksstandard
- Målekategori
CAT II 300 V
- Vertikal afbøjning
5 mV/div til 20 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
300 V
- Spændingsforsyning

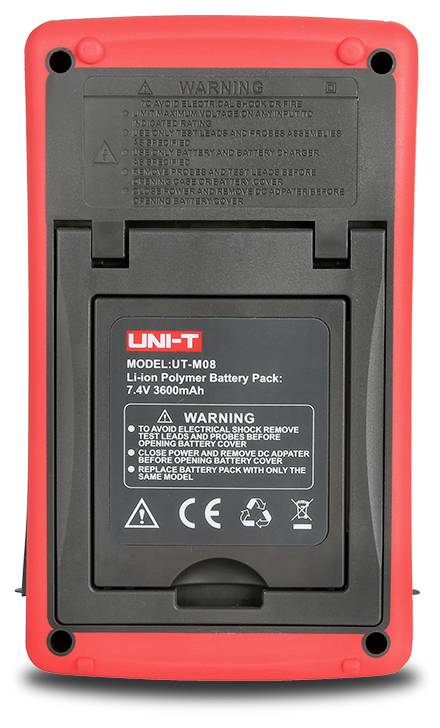

Integreret Li-Ion-batteri (7,4 V/3600 mAh, ca. 8 timers driftstid) eller strømforsyning (DC 9 V / 4 A, input 100–240 V AC, 50/60 Hz)
- Dim.
(L x B x H) 49 x 118 x 199 mm
- Vægt
0.9 kg
- Display
320 x 240 Pixel
- kalibrering tjenester
Farbriksstandard
- Bredde
118 mm
- H
199 mm
- L
49 mm
- Interfaces
Mini-USB
- Hukommelsesdybde/kanal
12 kpts
- Type
UTD1050CL
Dokumenter og downloads
Datablad
Datablad 3812397 Uni-T UTD1050CL Digitalt-oscilloskop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812397 Uni-T UTD1050CL Digitalt-oscilloskop 50 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
Beskrivelse
UTD1050CL er et økonomisk håndholdt digitalt lagringsoscilloskop med 50 MHz båndbredde og en afsøgningshastighed på 2000 MSA/s. Det integrerer et oscilloskop, et multimeter, et grafisk trenddiagram og en funktion til bølgeformforstærkning. Det kompakte og bærbare design giver brugeren en unik visuel og operationel oplevelse. Med triggertyper som flanke, impulsbredde, video og stigning giver denne serie alsidige funktioner. Den kan forsynes med strøm via en ekstern strømforsyning eller indbyggede litiumbatterier, hvilket was det er et populært bærbart måleinstrument for ingeniører.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Båndbredde: 50 MHz
- Kanaler: 1
- Afsøgningshastighed 200 MMSa/s.
- Stigetid: Under 7 ns
- Hukommelsesdybde 12kpts
- Display: 3,5 tommer TFL-LCD
Inkluderet i leveringen
- UTD1050CL (50 MHz, 1 kanal) x 1
- USB-kabel x 1
- Passive prøvesonder UT-H03 (60 MHz) x 1
- Strømdeler UT-M07(10 A) x 1
- USB-kabel x 1
- Strømforsyning x 1
- Multimeter-måleledninger x 1 par
Tip
Yderligere modeller
- UTD1050DL: 50 MHz båndbredde, 2 analoge kanaler, 250 MSA/s optagelseshastighed, op til 12 kpts hukommelseskapacitet
- UTD1025CL: 25 MHz båndbredde, 1 analog kanal, 200 MSA/s optagelseshastighed, op til 12 kpts hukommelseskapacitet
