Uni-T UTD1025CL Digitalt-oscilloskop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 25 MHz
- Antal analoge indgange max. 1
Tekniske specifikationer
- Integreret DMM (True RMS)
- Auto-Scale/auto-set-funktion
- FFT-analyse
- Automatiske parametermålinger (19 typer)
- Isoleret interface
- Kompakt batteri
- Produkttype
Digitalt-oscilloskop
- Båndbredde
25 MHz
- Samplingrate/kanal
200 MSa/s
- Display
3,5" (8,89 cm) TFT LCD-farvedisplay, opløsning: 320 x 240 pixel (64k farver); multimeter-display: 4.000 counts
- Opløsning
8 Bit
- Skærmstørrelse
3,5 tommer
- Oscilloskop-specifikationer
Multimeter-funktioner
- Tidsbasis
10 ns/div til 50 s/div
- Antal analoge indgange max.
1
Fabriksstandard
- Målekategori
CAT II 600 V
CAT III 300 V
- Vertikal afbøjning
5 mV/div til 20 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
400 V
- Spændingsforsyning

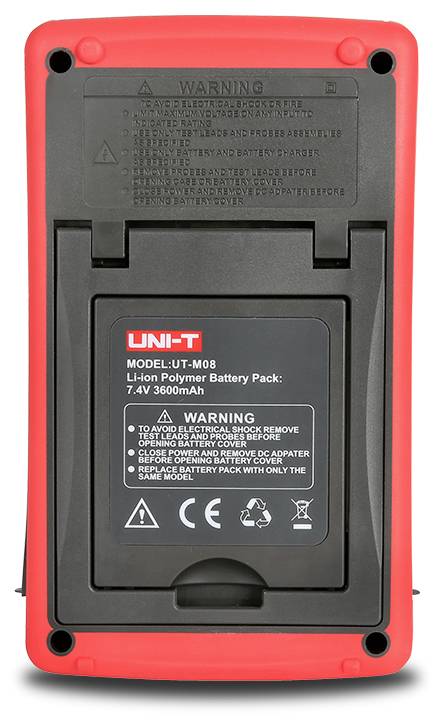

Li-Ion-batteri (7,4 V/3600 mAh, op til 8 timers driftstid) eller ekstern strømforsyning (indgang: 100–240 V AC, 50/60 Hz; udgang: 9 V DC / 4 A)
- Dim.
(L x B x H) 199 x 118 x 49 mm
- Vægt
0.9 kg
- Display
320 x 240 Pixel
- kalibrering tjenester
Fabrikskalibrering (standard ISO-kalibrering fås som ekstraudstyr afhængigt af Distritor)
- Bredde
118 mm
- H
49 mm
- L
199 mm
- Interfaces
Mini-USB
- Hukommelsesdybde/kanal
12 kpts
- Type
UTD1025CL
Dokumenter og downloads
Datablad
Datablad 3812398 Uni-T UTD1025CL Digitalt-oscilloskop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812398 Uni-T UTD1025CL Digitalt-oscilloskop 25 MHz 200 MSa/s 12 kpts 8 Bit Multimeter-funktioner 1 stk
Beskrivelse
UTD1025CL forbinder funktionaliteten af et førsteklasses digitalt oscilloskops med en analog båndbredde på 25 MHz og en samplingrate på 200 MS/s med et digitalt multimeter i et mobilt, batteridrevet eller netdrevet måleapparat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Båndbredde: 25 MHz
- Kanaler: 1
- Afsøgningshastighed 200 MMSa/s.
- Stigetid: Under 14 ns
- Hukommelsesdybde 12kpts
- Display: 3,5 tommer TFL-DP6LCD
Inkluderet i leveringen
- UTD1025CL (25 MHz, 1 kanal) x 1
- USB-kabel x 1
- Passive prøvesonder UT-H01 (25 MHz) x 1
- Strømdeler UT-M07(10 A) x 1
- USB-kabel x 1
- Strømforsyning x 1
- Multimeter-måleledninger x 1 par
- Bæretaske x 1
Tip
Yderligere modeller
- UTD1050DL: 50 MHz båndbredde, 2 analoge kanaler, 250 MSA/s optagelseshastighed, op til 12 kpts hukommelseskapacitet
- UTD1050CL: 50 MHz båndbredde, 1 analog kanal, 250 MSA/s optagelseshastighed, op til 12 kpts hukommelseskapacitet
