Uni-T UT-PD2500 Differentiel måleprobe 2.5 GHz 10:1
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Prober
- N/A
- Båndbredde
- 2.5 GHz
Tekniske specifikationer
- Båndbredde (-3dB): 2,5 GHz
- Stigningstid: ≤150 ps
- Indgangskapacitet: ≤1 pF
- Indgangsmodstand: 200 kΩ ± 2 % (differentiel)
- Udgangsimpedans: 50 ohm
- Dæmpningsforhold: 10:1 ± 5 %
- Indgangsdynamisk område: 8 Vpp (±4 V DC eller spids-AC)
- Common mode nmode: ±15 V (DC til 100 Hz), ±2,5 V (o.100 Hz)
- Offsetområde: ±4 V.
- Maksimal indgangsspænding: ±30 V (DC + spids-AC)
- Common mode undertrykkelse: Ü.40 dB @1 MHz, ü.40 dB @30 MHz, ü.30 dB @1 GHz
- Sprohovedstøj 7 mVrms
- Produkttype
Differentiel måleprobe
- Båndbredde
2.5 GHz
- Indekseringsforhold
10:1
- Type
Aktivt differentialtastespids
Fabriksstandard
- Vægt
95 g
- Kabellængde
1.2 m
- Passer til (detaljer)
Kompatibel med MSO7000X-, MSO8000HD-, UPO7000L-, MSO5000HD-, MSO3000HD- og MSO3000X-serier
- Bredde
19.33 mm
- H
18.30 mm
- L
103.50 mm
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3841580 Uni-T UT-PD2500 Differentiel måleprobe 2.5 GHz 10:1
Beskrivelse
UT-PD2500 er en højfrekvent aktiv differentialtasthoved til analyse af moderne high-speed-signaler. Den egner sig til design, verifikation og debugging hurtigere serielle busser som I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0- og FireWire (1394b) samt til signalintegritets-, jitter- og øjendiagramanalyse. Tastehovedet registrerer dæmpningsfaktor og impedans automatisk og kan nemt styres via frontend-taster (oscilloskop Run/Stop, Slet display, Force-Trigger).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

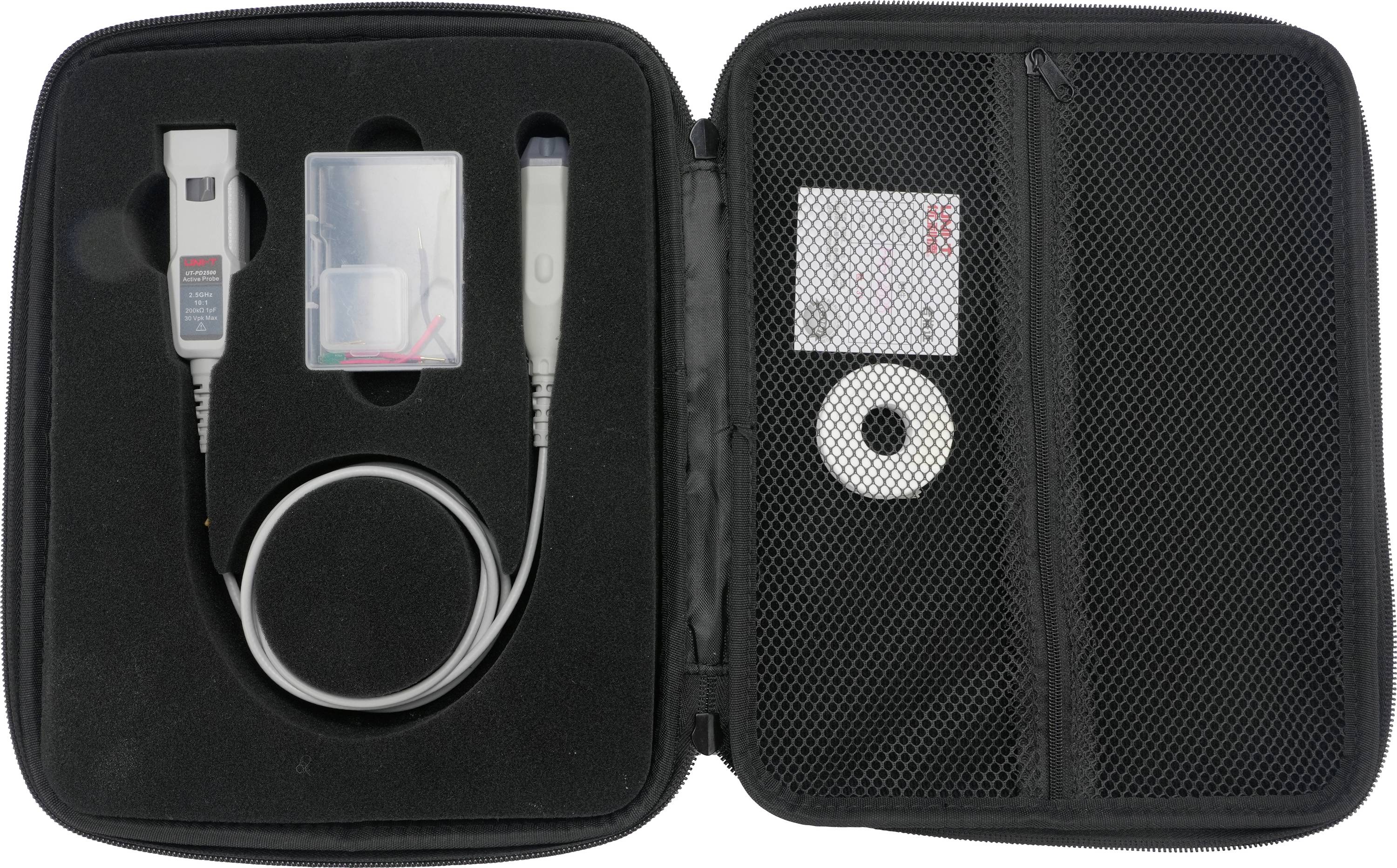

Inkluderet i leveringen
- Aktivt differentialtastespids UT-PD2500 x1
- Indstikbare forlængerledninger (rød/sort) x5 hver
- Påloddede forlængerledninger x5
- Buet nål (justerbar) x5
- Dobbeltridsespids x5
- Impedans-nål lige x3, bøjet x3
- Fortinnet kobbertråd x1
- Knaphovedboks x2
- Tilbehørsboks x1
- Markeringsringe x8
