Uni-T UT-PD1500 Differentiel måleprobe 1.5 GHz 10:1
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Prober
- N/A
- Båndbredde
- 1.5 GHz
Tekniske specifikationer
- -Båndbredde (-3dB): 1,5 GHz
- Stigetid: ≤245 ps
- Indgangskapacitet: ≤1 pF
- Indgangsmodstand: 200 kΩ ± 2 % (differentiel)
- Udgangsimpedans: 50 ohm
- Dæmpningsforhold: 10:1 ± 5 %
- Indgangsdynamisk område: 8 Vpp (±4 V DC eller spids-AC)
- Unison-område: ±15 V (DC op til 100 Hz), ±2,5 V (>100 Hz)
- Offsetområde: ±4 V.
- -Maksimal indgangsspænding: ±30 V (DC + spids-AC)
- Synkronundertrykkelse: >40 dB @1 MHz, >40 dB @30 MHz, >30 dB @1 GHz
- Sprohovedstøj: 7 mVrms
- Produkttype
Differentiel måleprobe
- Båndbredde
1.5 GHz
- Indekseringsforhold
10:1
- Type
Aktivt differentialtastespids
Fabriksstandard
- Vægt
95 g
- Kabellængde
1.2 m
- Passer til (detaljer)
UNI-T OSCILLOSKOP-SERIER: MSO8000HD, MSO7000X, UPO7000L, MSO5000HD, MSO3000HD, MSO3000X
- Bredde
19.33 mm
- H
18.30 mm
- L
103.50 mm
Dokumenter og downloads
Datablad
Datablad 3841579 Uni-T UT-PD1500 Differentiel måleprobe 1.5 GHz 10:1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3841579 Uni-T UT-PD1500 Differentiel måleprobe 1.5 GHz 10:1
Beskrivelse
UT-PD1500 er en højfrekvent aktiv differentialprøvesonde til analyse af moderne high-speed-signaler. Den egner sig til design, verifikation og debugging hurtigere serielle busser som I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0- og FireWire (1394b) samt til signalintegritets-, jitter- og øjendiagramanalyse. Tastehovedet registrerer dæmpningsfaktor og impedans automatisk og kan nemt styres via frontend-taster (oscilloskop Run/Stop, Slet display, Force-Trigger).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

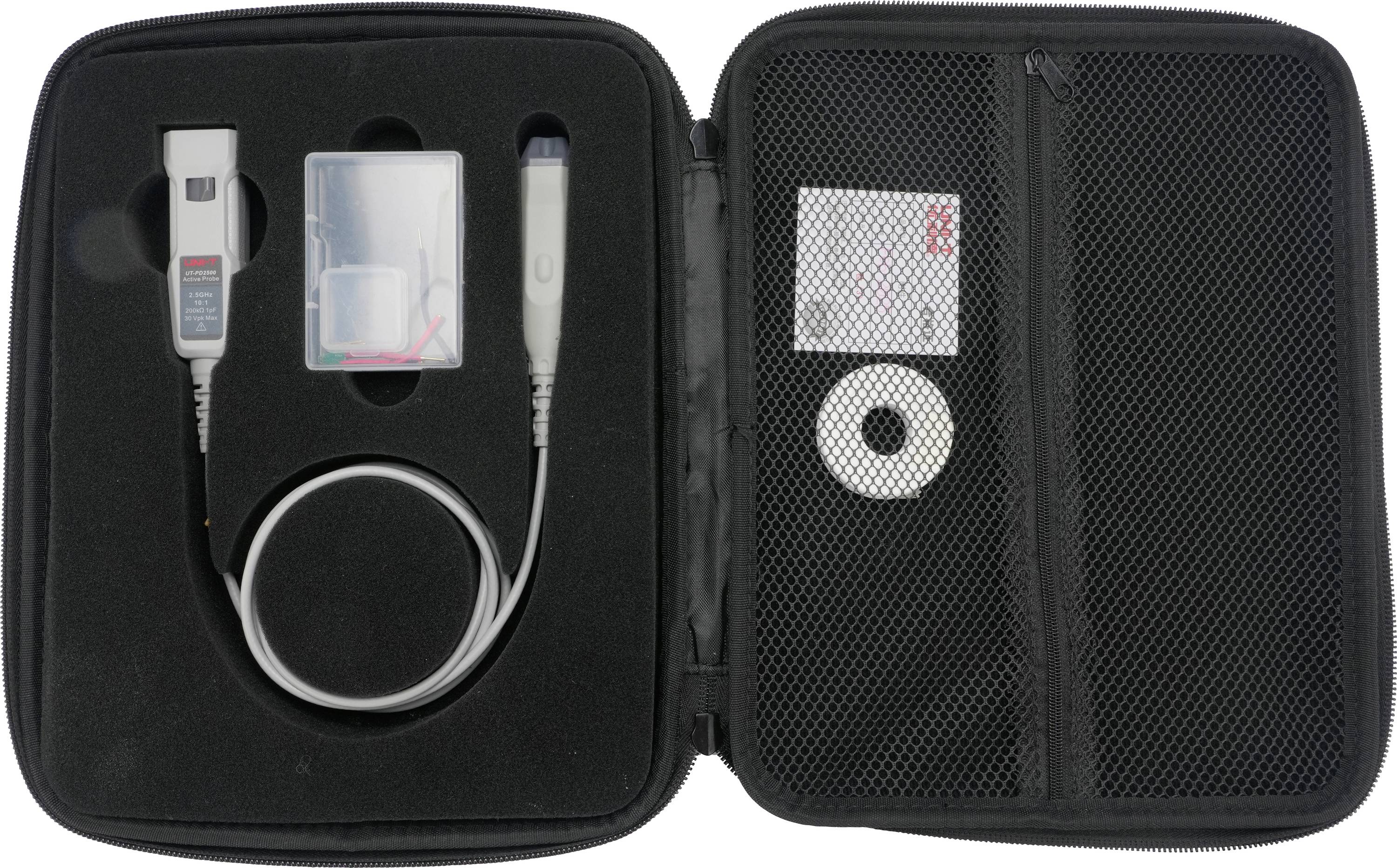

Inkluderet i leveringen
- Aktivt differentialtastespids UT-PD1500 x1
- Indstikbare forlængerledninger (rød/sort) x5 hver
- Påloddede forlængerledninger x5
- Buet nål (justerbar) x5
- Dobbeltridsespids x5
- Impedans-nål lige x3, bøjet x3
- Fortinnet kobbertråd x1
- Knaphovedboks x2
- Tilbehørsboks x1
- Markeringsringe x8
