Name: Uni-T UPO1104 Digitalt-oscilloskop 100 2 kSa/s 56 Mpts 8 Bit Multimeter-funktioner 1 stk
Brand: Uni-T
SKU: 3812388

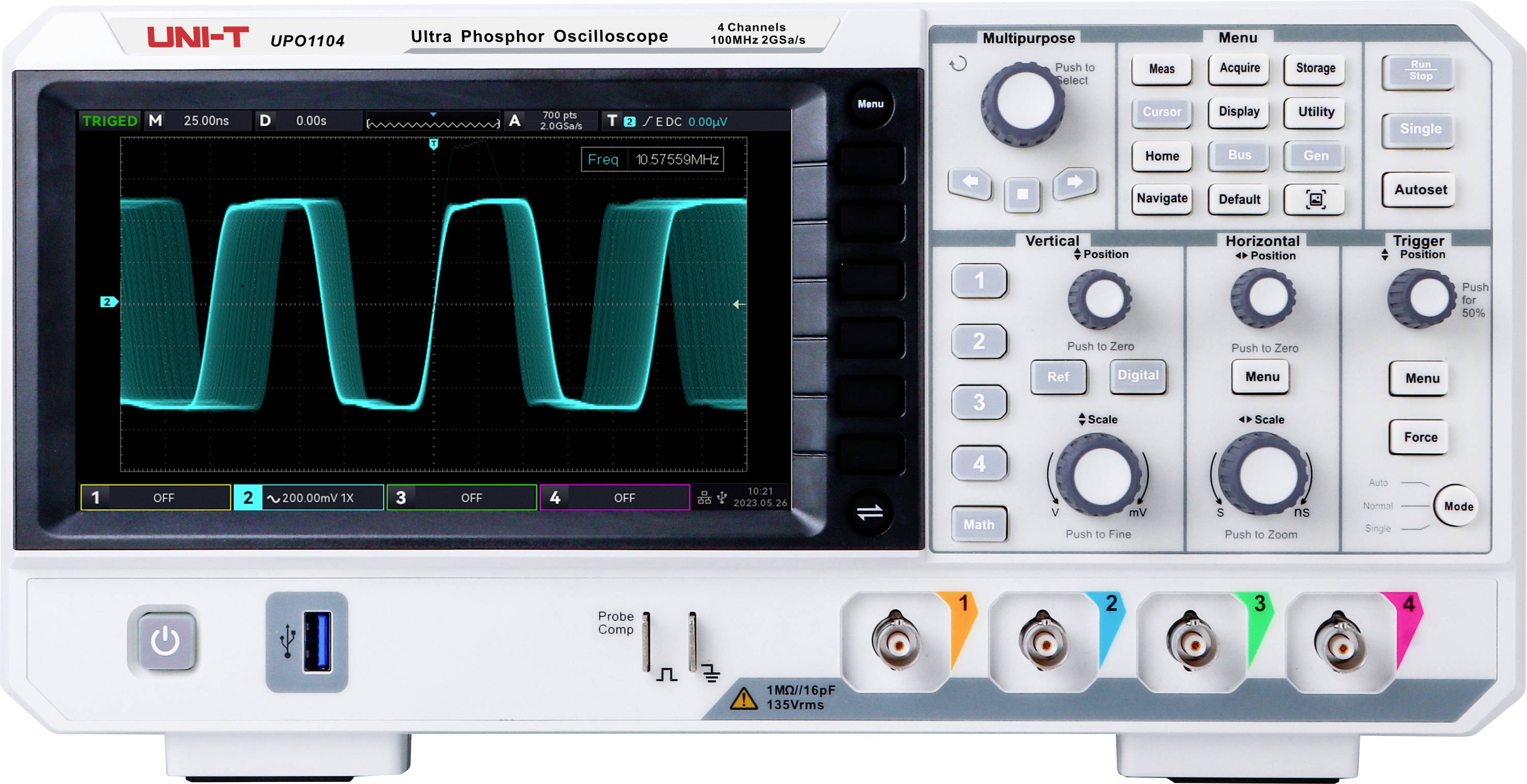

Digitalt oscilloskop, der viser et cyan kvadratbølgesignal på skærmen, med kontrolknapper og fire indgangskanaler på frontpanelet.

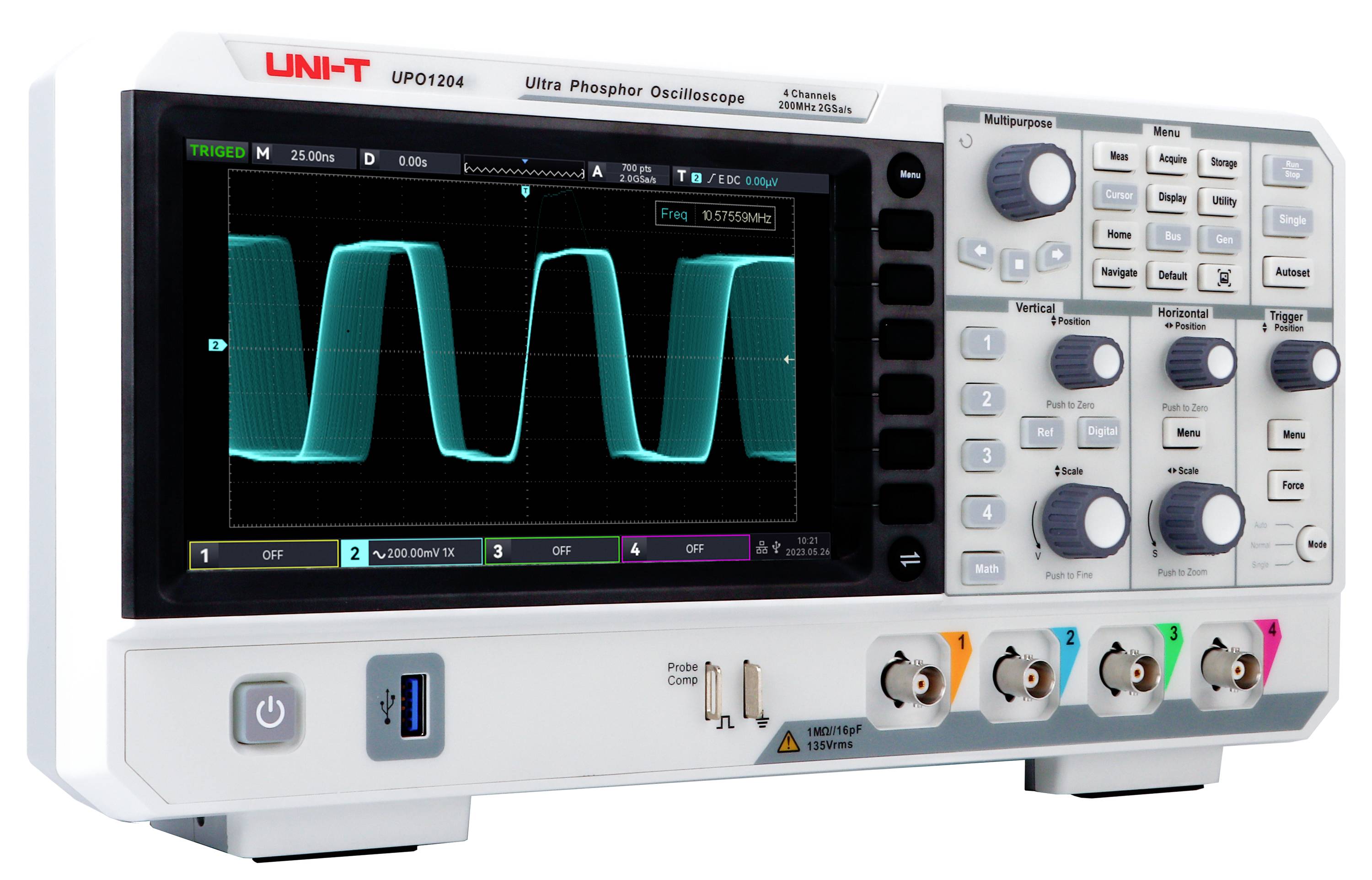

UNI-T digitalt oscilloskop, der viser et firkantbølgesignal på skærmen, med kontrolknapper og indgangspor på frontpanelet.

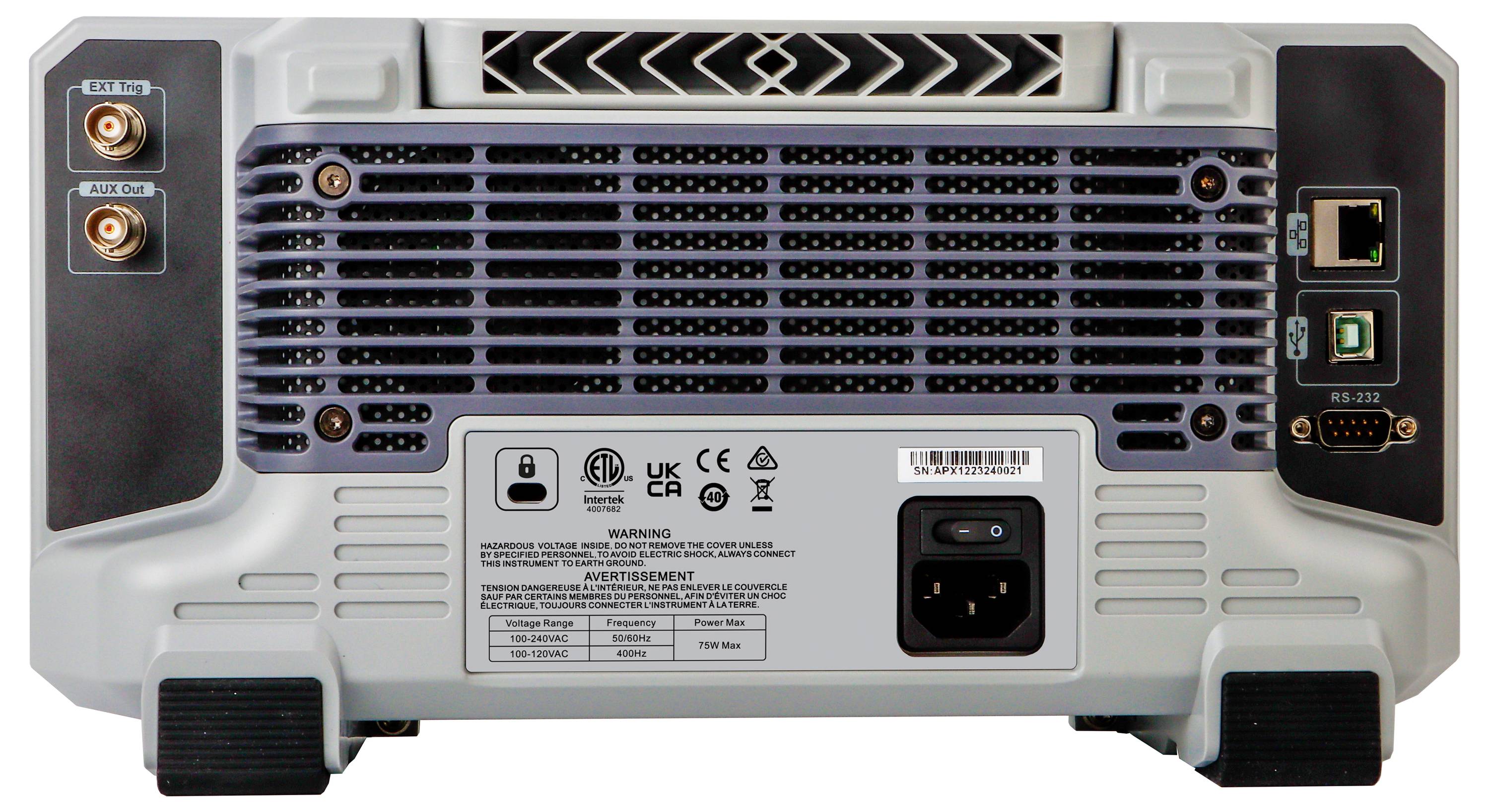

Bagside af en robust elektronisk enhed med to koaksiale stik, kølegitter, Ethernet- og USB-porte, serielport og strømindtag.

1/3

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

100
Antal analoge indgange max. 4

Tekniske specifikationer

Ultra fosfor 2.0-teknologi
Integreret 4-bit DVM (digitalt voltmeter)
7-cifret hardware frekvenstæller
Seriel bus-dekodning (RS232/UART, I2O2, SPI) som standard

Produkttype: Digitalt-oscilloskop

Båndbredde: 100

Samplingrate/kanal: 2 kSa/s

Display: 7" (17,8 cm) Color TFT-LCD, WVGA

Opløsning: 8 Bit

Skærmstørrelse: 7 tommer

Oscilloskop-specifikationer: Multimeter-funktioner

Tidsbasis: 1 ns/div til 1000 s/div

Antal analoge indgange max.: 4

: Fabriksstandard

Målekategori: CAT I
CAT II 300 V

Vertikal afbøjning: 500 µV/div til 20 V/div

Indgangsimpedans: 1 MΩ

Indgangskobling: DC, AC, GND

Indgangsspænding: 400 V/AC

Spændingsforsyning: 100 - 240 V/AC

Dim.: (L x B x H) 110 x 336 x 170 mm

Vægt: 2.45 kg

Antal digitale indgange max.: 0

Display: 800 x 480 Pixel

kalibrering tjenester: Fabriksstandard (ISO- / DKD-kalibrering også via målelaboratorium-tjenesteyder)

Bredde: 336 mm

H: 170 mm

L: 110 mm

Interfaces: USB-host
USB-Device
LAN

Hukommelsesdybde/kanal: 56 Mpts

Type: UPO1104

Dokumenter og downloads

Datablad

Datablad 3812388 Uni-T UPO1104 Digitalt-oscilloskop 100 2 kSa/s 56 Mpts 8 Bit Multimeter-funktioner 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3812388 Uni-T UPO1104 Digitalt-oscilloskop 100 2 kSa/s 56 Mpts 8 Bit Multimeter-funktioner 1 stk

Beskrivelse

UPO1104 digital-oscilloskopet bruger Ultra fosfor 2.0-teknologi. Den har en båndbredde på 100 MHz, en realtids-samplinghastighed på op til 2 GSa/s og er udstyret med 4 kanaler. Derudover understøtter den et uafhængigt DVM-modul, har omfattende trigger- og bus-dekodningsfunktioner samt en komplet lagerbaseret hardware-realtidskodning. Oscilloskopet egner sig til embedded-system-design, måleteknik, underholdningselektronik, bilelektronik, feltvedligeholdelse og uddannelse samt mange andre ting.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Båndbredde: 100 MHz
4 analoge kanaler
Realtids-aftastningsfrekvens: 2 GSa/s.
Stigetid: Under 3,5 ns
Hukommelsesdybde 56 Mpts
Akselformet registreringshastighed: 500.000 WFMs/s.
Indgangsimpedans (1 MOhm ± 2 %) || (16 pF ± 2 pF)
Display 7" TFT LCD

Inkluderet i leveringen

UPO1104 (100 MHz, 4 kanaler) x 1
Netkabel x 1
USB-kabel x 1
Passive prøvesonder UT-P04(100 MHz) x4

Tip

Yderligere modeller

- UPO1054: 50 MHz båndbredde, 4 analoge kanaler, 2 GSa/s optagelseshastighed, op til 56 Mpts hukommelseskapacitet, bølgeformerindfangningsrate på 500.000 wfms/s.

- UPO1204: 200 MHz båndbredde, 4 analoge kanaler, 2 GSa/s optagelseshastighed, op til 56 Mpts hukommelseskapacitet, bølgeformeregistreringshastighed på 500.000 wfms/s.
