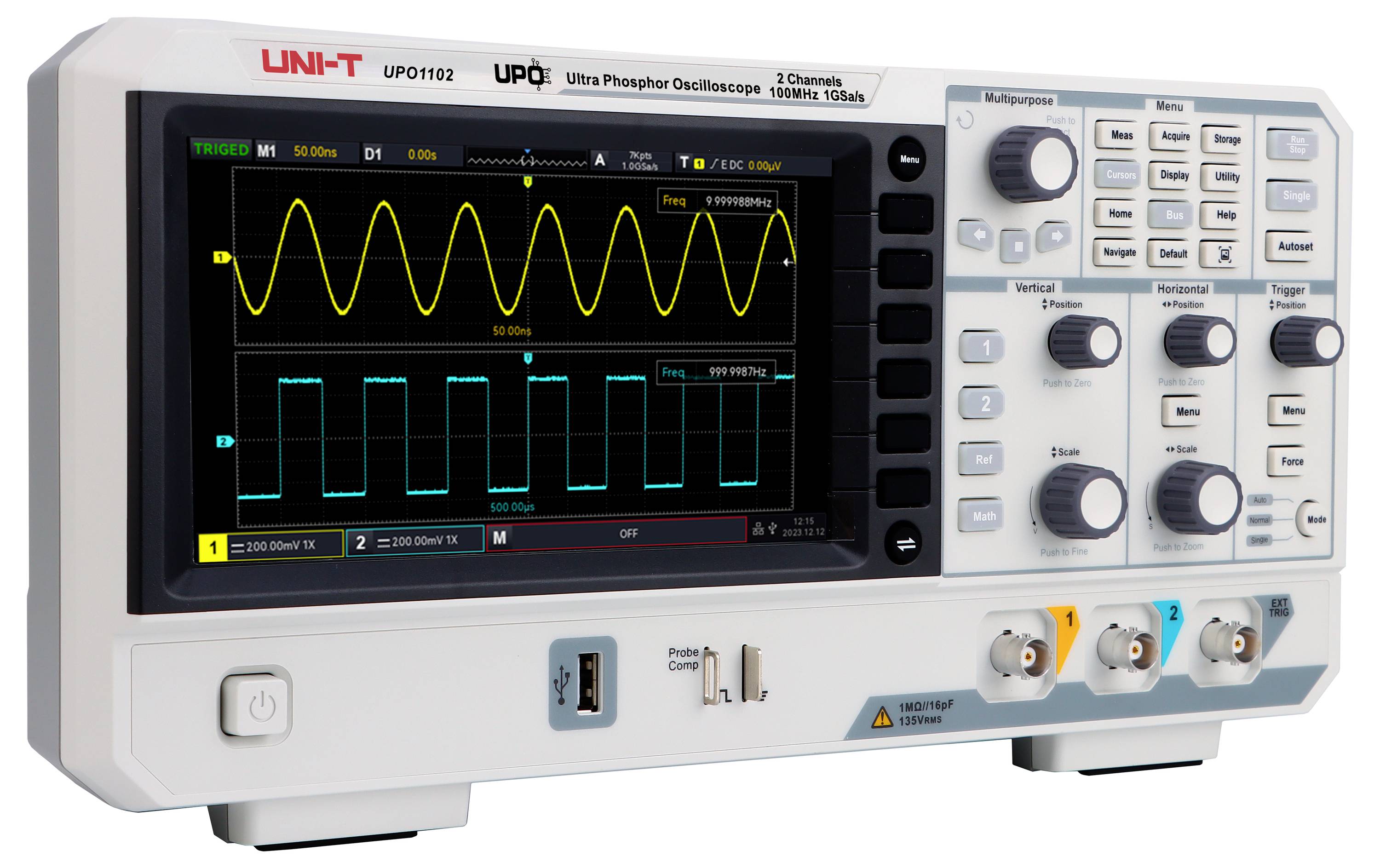

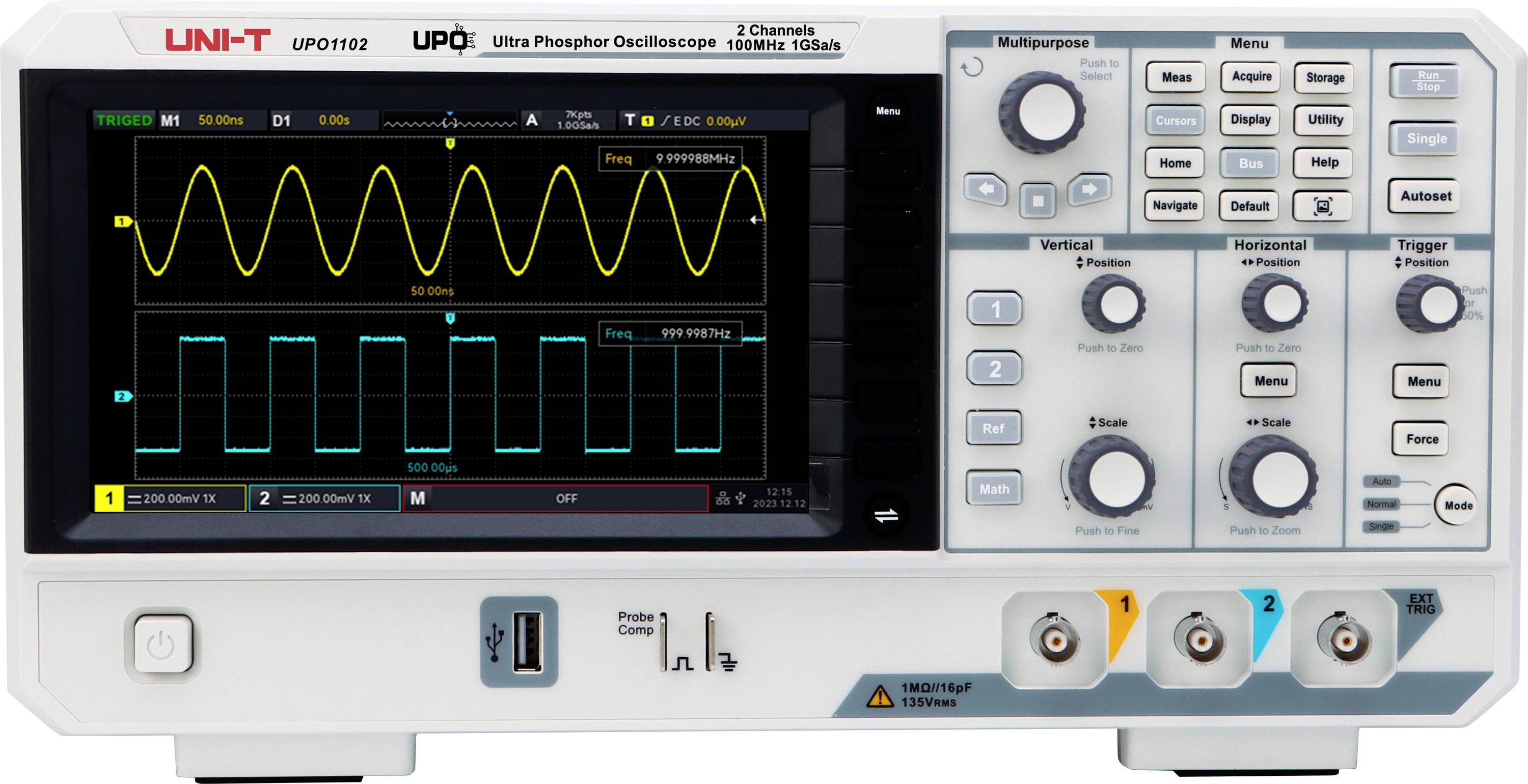

Uni-T UPO1102 Digitalt-oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktioner 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 100 MHz
- Antal analoge indgange max. 2
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
100 MHz
- Samplingrate/kanal
1 GSa/s
- Oscilloskop-specifikationer
Multimeter-funktioner
- Antal analoge indgange max.
2
Fabriksstandard
- Interfaces
RS-232C
- Hukommelsesdybde/kanal
56 Mpts
- Type
UPO1102
Dokumenter og downloads
Datablad
Datablad 3400000 Uni-T UPO1102 Digitalt-oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktioner 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3400000 Uni-T UPO1102 Digitalt-oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktioner 1 stk
Instruktioner for brug og sikkerhed 3400000 Uni-T UPO1102 Digitalt-oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktioner 1 stk
Instruktioner for brug og sikkerhed 3400000 Uni-T UPO1102 Digitalt-oscilloskop 100 MHz 1 GSa/s 56 Mpts Multimeter-funktioner 1 stk
Beskrivelse
UPO1102 digital-oscilloskopet bruger den innovative UNI-T Ultra fosfor 2.0-teknologi med en ny design-opgradering. Det giver dybe hukommelsesdybde, høj bølgeform-registrerate, realtids-bølgeformregistrering og -afspilning samt en 256-trins gråtoner. Derudover understøtter den et DVM-modul, avancerede trigger- og bus-dekodningsfunktioner samt komplet lagerbaseret hardware-realtidskodning. Oscilloskopet leveres i embedded-system-design, måleteknik, industri- og underholdningselektronik, bilelektronik, vedligeholdelse, forskning og udvikling samt uddannelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - Ultra fosfor 2.0: Akselformerregistreringsrate på op til 100.000 wfms/s i normal tilstand og op til 500.000 wfms/s i fast-Acquire-tilstand.
- - Lang hukommelsesdybde: 56Mpts hukommelseskapacitet for omfattende frekvensområdespecifikke informationer ved høje afsøgningshastigheder.
- Multi-Scopes 2.0: Giver mulighed for separat tidsbasis- og spændingsraster-visning af to kanaler, så to forskellige signaler kan observeres samtidigt i et vindue.
- - Fuld hukommelse-hardware-realtidskodning: Realtids-dekodning med 56Mpts hukommelsesdybde til RS232/UART, I2C og SPI, 100x hurtigere end almindelige softwaredekodning, for en betydeligt højere analyseeffektivitet.
- - 1M-punkter udvidet FFT: Dybgående frekvensanalyse med flerområdevisning, spektral enkeltvisning og multidimensionel signalvisualisering. Giver 4 spor og forskellige detektortilstande til alsidige analyser samt automatisk måling af spidsværdier for hurtigt at identificere vigtige spektrale kendetegn.
Inkluderet i leveringen
- - UPO1102 (100 MHz, 2 kanaler) x 1
- - Netkabel x 1
- USB-kabel x 1
- - Passive prøvesonder UT-P04 (100 MHz) x2
- - Kalibreringscertifikat x 1
- - Flersprogede sikkerhedsanvisninger x 1
- Kort vejledning x 1
Tip
Yderligere modeller
- UPO1202: 200 MHz båndbredde, 2 analoge kanaler, 1 GSa/s optagelseshastighed, op til 56 Mpts hukommelseskapacitet, bølgeformeregistreringshastighed på 500.000 wfms/s.
Software Option
- UPO1002X-1MT2M: 100 MHz-opgradering til 200 MHz båndbredde.
