Uni-T UPO1054 Digitalt-oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital hukommelse (DSO) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 50 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
50 MHz
- Samplingrate/kanal
2 GSa/s
- Oscilloskop-specifikationer
Digital hukommelse (DSO)
- Antal analoge indgange max.
4
Fabriksstandard
- Interfaces
RS-232C
- Hukommelsesdybde/kanal
56 Mpts
- Type
UPO1054
Dokumenter og downloads
Datablad
Datablad 3399998 Uni-T UPO1054 Digitalt-oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital hukommelse (DSO) 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3399998 Uni-T UPO1054 Digitalt-oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital hukommelse (DSO) 1 stk
Instruktioner for brug og sikkerhed 3399998 Uni-T UPO1054 Digitalt-oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital hukommelse (DSO) 1 stk
Instruktioner for brug og sikkerhed 3399998 Uni-T UPO1054 Digitalt-oscilloskop 50 MHz 2 GSa/s 56 Mpts Digital hukommelse (DSO) 1 stk
Beskrivelse

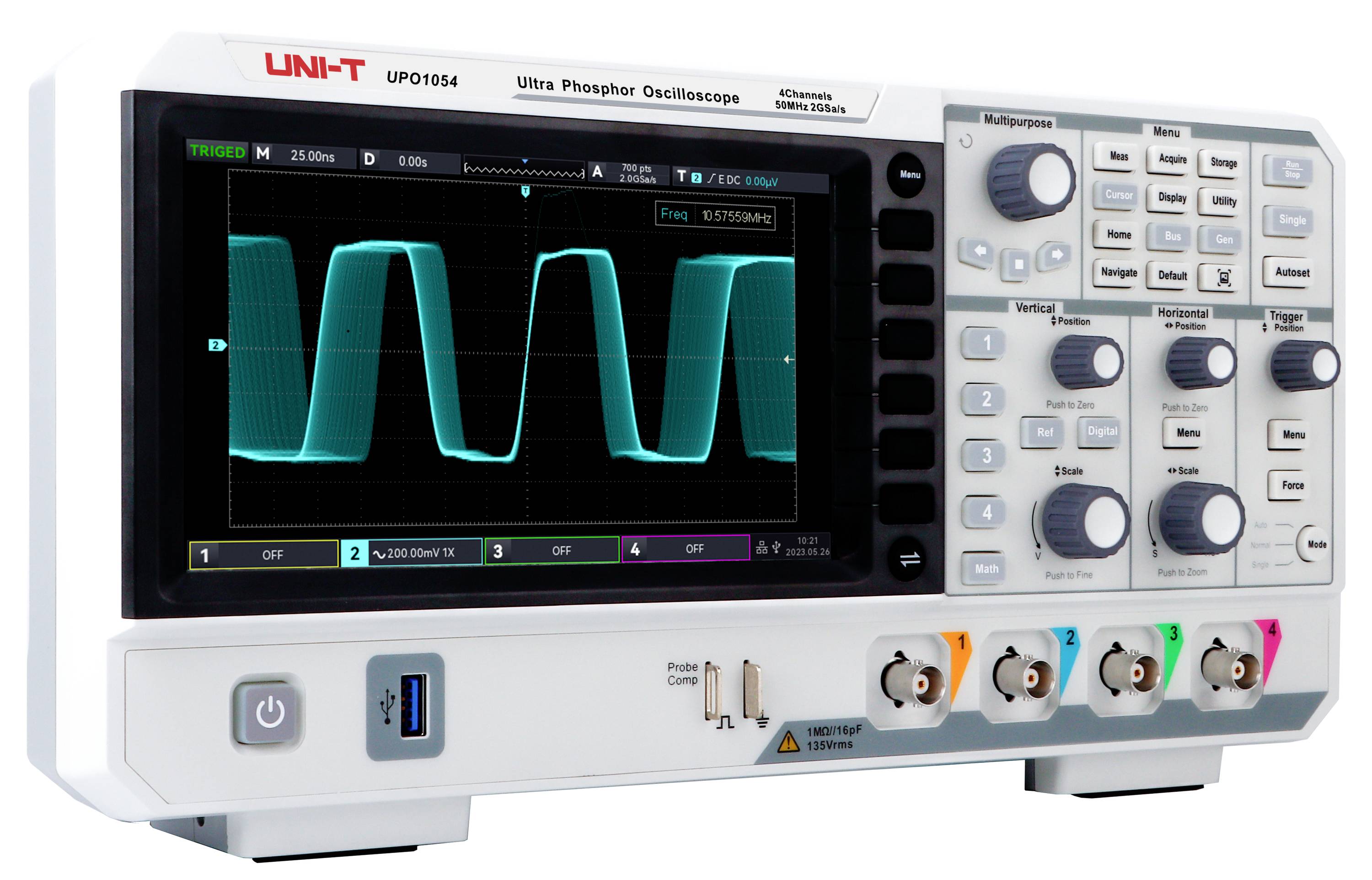

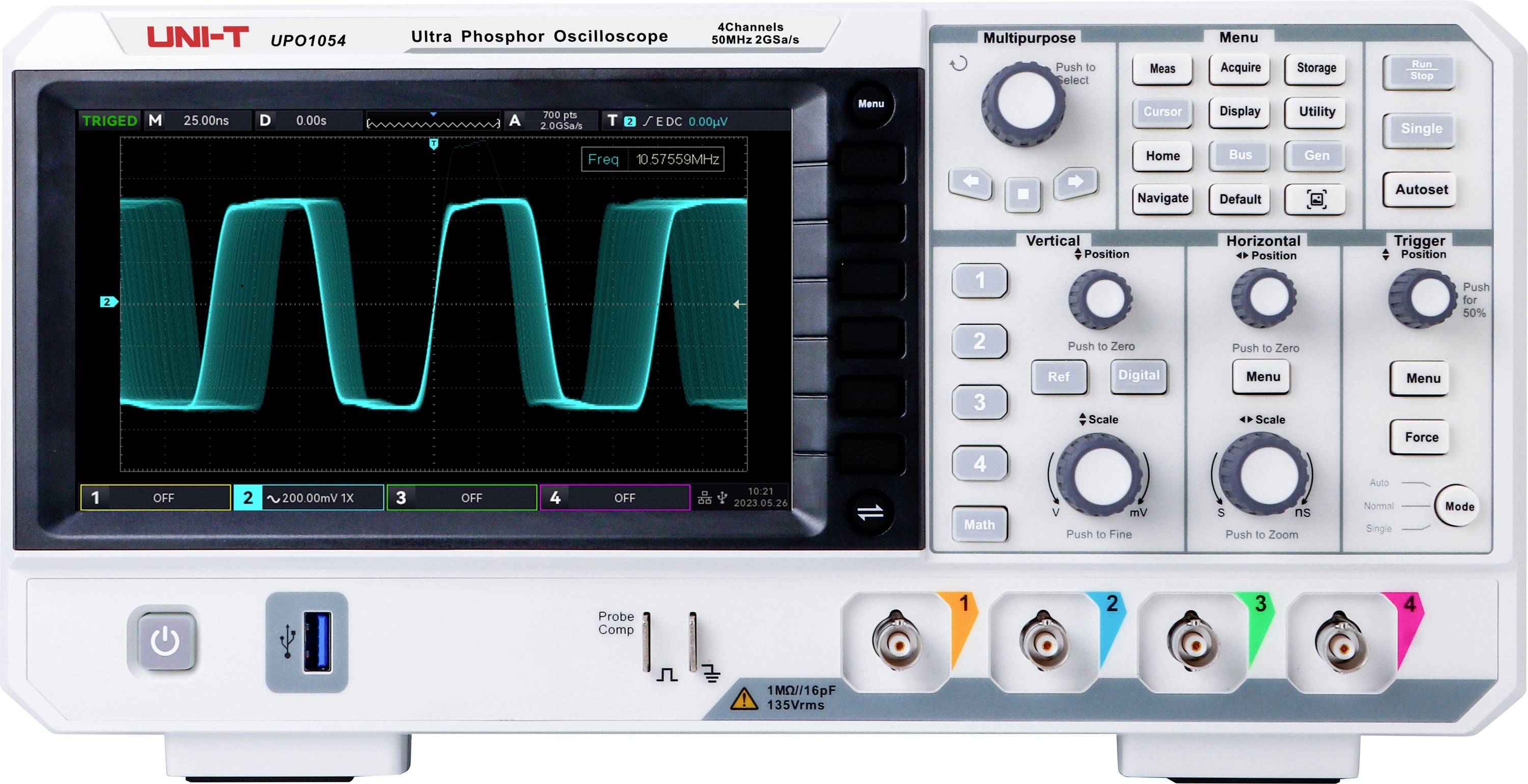

UPO1054 digital-oscilloskopet bruger Ultra fosfor 2.0-teknologi. Den har en båndbredde på 50 MHz, en realtids-samplinghastighed på op til 2 GSa/s og er udstyret med 4 kanaler. Derudover understøtter den et uafhængigt DVM-modul, har omfattende trigger- og bus-dekodningsfunktioner samt en komplet lagerbaseret hardware-realtidskodning. Oscilloskopet egner sig til embedded-system-design, måleteknik, underholdningselektronik, bilelektronik, feltvedligeholdelse og uddannelse samt mange andre ting.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - Fast Acquire fosfor™ - bruger den originale Ultra fosfor display-teknologi til forbedret signalvisualisering.
- - Hardware-realtidsoptagelse: Gemmer op til 120.000 billeder for en detaljeret signalforfølgelse.
- - 56Mpts lang hukommelseskapacitet: Muliggør langsigtet bølgeformoptagelse uden forvrængning ved høje afsøgningshastigheder.
- - 36 parametre-målinger: Understøtter hurtige parametre- og statistikmålinger, inklusive skærmmåling, cursor-valg og tærskelindstillinger.
- - Høj registreringshastighed: 150.000 wfms/s i normal tilstand, op til 500.000 wfms/s i fast Acquire-tilstand takket være innovativ digital parallelforarbejdning.
- - Navigationsfunktion: Giver tids-, markerings- og segmentnavigation til hurtig lokalisering af bølgeformer og understøtter automatisk scrolling med indstillelige hastigheder.
- - DVM-funktion: Integreret digitalt voltmeter med overlimit-alarm.
- - Cursor-måling: Understøtter samtidig måling på CH1, CH2, CH3, CH4, MATH, REF., inklusive samtidig tids- og spændingsmåling.
- - Bølgeformregistrering i videoformat: Muliggør gengivelse og analyse på PC'en for forbedring af brugeroplevelsen.
- - Fuldlager-hardware-realtidskodning: Med 56Mpts hukommelse sker den realtids-dekodning af RS232/UART, I2C og SPI mange gange hurtigere end almindelige softwaredekodninger.
- - 1 Mpts avanceret FFT: Understøtter flere berigelsesvisning, spektral enkeltvisning, 4 spor og 4 detektortilstande, samt automatisk spidsværdimåling til hurtig identifikation af spektrale nøglenendetegn.
Inkluderet i leveringen
- - UPO1054 (50 MHz, 4 kanaler) x 1
- - Netkabel x 1
- USB-kabel x 1
- - Passive prøvesonder UT-P03 (60 MHz) x4
- - Kalibreringscertifikat x 1
- - Flersprogede sikkerhedsanvisninger x 1
- Kort vejledning x 1
Tip
Yderligere modeller
- UPO1104: 100 MHz båndbredde, 4 analoge kanaler, 2 GSa/s optagelseshastighed, op til 56 Mpts hukommelseskapacitet, bølgeformeregistreringshastighed på 500.000 wfms/s.
- UPO1204: 200 MHz båndbredde, 4 analoge kanaler, 2 GSa/s optagelseshastighed, op til 56 Mpts hukommelseskapacitet, bølgeformeregistreringshastighed på 500.000 wfms/s.
