Uni-T MSO7204X Digitalt-oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 1 GHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- UltraAcq® teknologi (op til 600,000 wfms/s real-time capture rate)
- Sequence mode (op til 2,000,000 wfms/s capture rate)
- Omfattende udvidede analysefunktioner (power Power, Jitter, protokol, masker-/limit-test).
- Produkttype
Digitalt-oscilloskop
- Båndbredde
1 GHz
- Samplingrate/kanal
10 GSa/s
- Display
15.6 tommer FHD kapacitiv touchscreen; opløsning 1920*1080
- Opløsning
8 Bit
- Skærmstørrelse
15.6 tommer
- Tidsbasis
100 ps/div-1000 s/div
- Antal analoge indgange max.
4
Fabriksstandard
- Indgangsimpedans
1 MΩ
- Indgangskobling
AC, DC, GND
- Indgangsspænding
300 V
- Spændingsforsyning
100 - 240 V/AC
- Dim.
(L x B x H) 216 x 452 x 309 mm
- Vægt
10.5 kg
- Antal digitale indgange max.
16
- Display
1920x1080 Pixel
- Bredde
452 mm
- H
309 mm
- L
216 mm

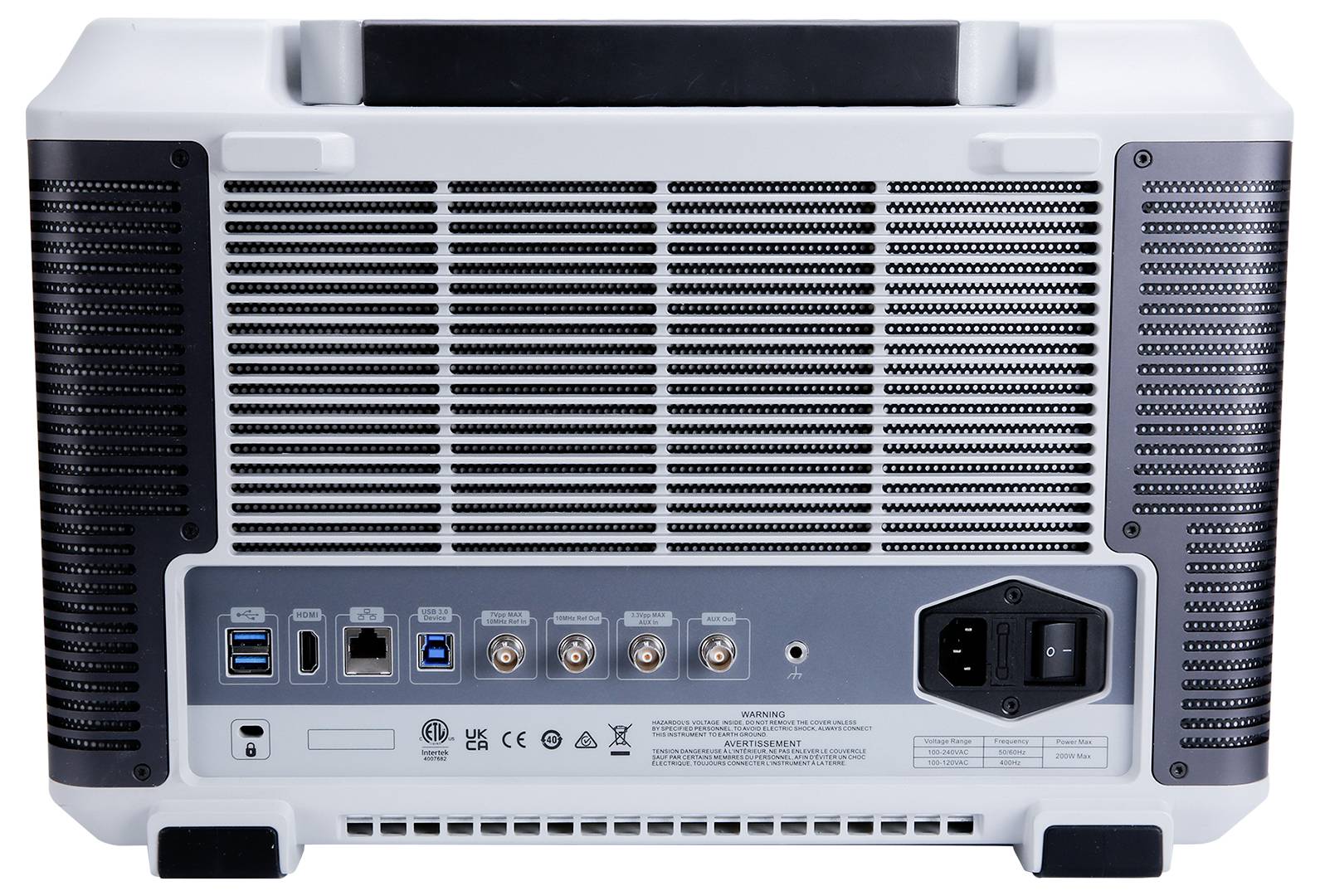

- Interfaces
USB-host
LAN
HDMI
USB-Device
- Hukommelsesdybde/kanal
1 Gpts
- Type
MSO7204X
Dokumenter og downloads
Datablad
Datablad 3532320 Uni-T MSO7204X Digitalt-oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532320 Uni-T MSO7204X Digitalt-oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stk
Instruktioner for brug og sikkerhed 3532320 Uni-T MSO7204X Digitalt-oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stk
Instruktioner for brug og sikkerhed 3532320 Uni-T MSO7204X Digitalt-oscilloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 stk
Beskrivelse

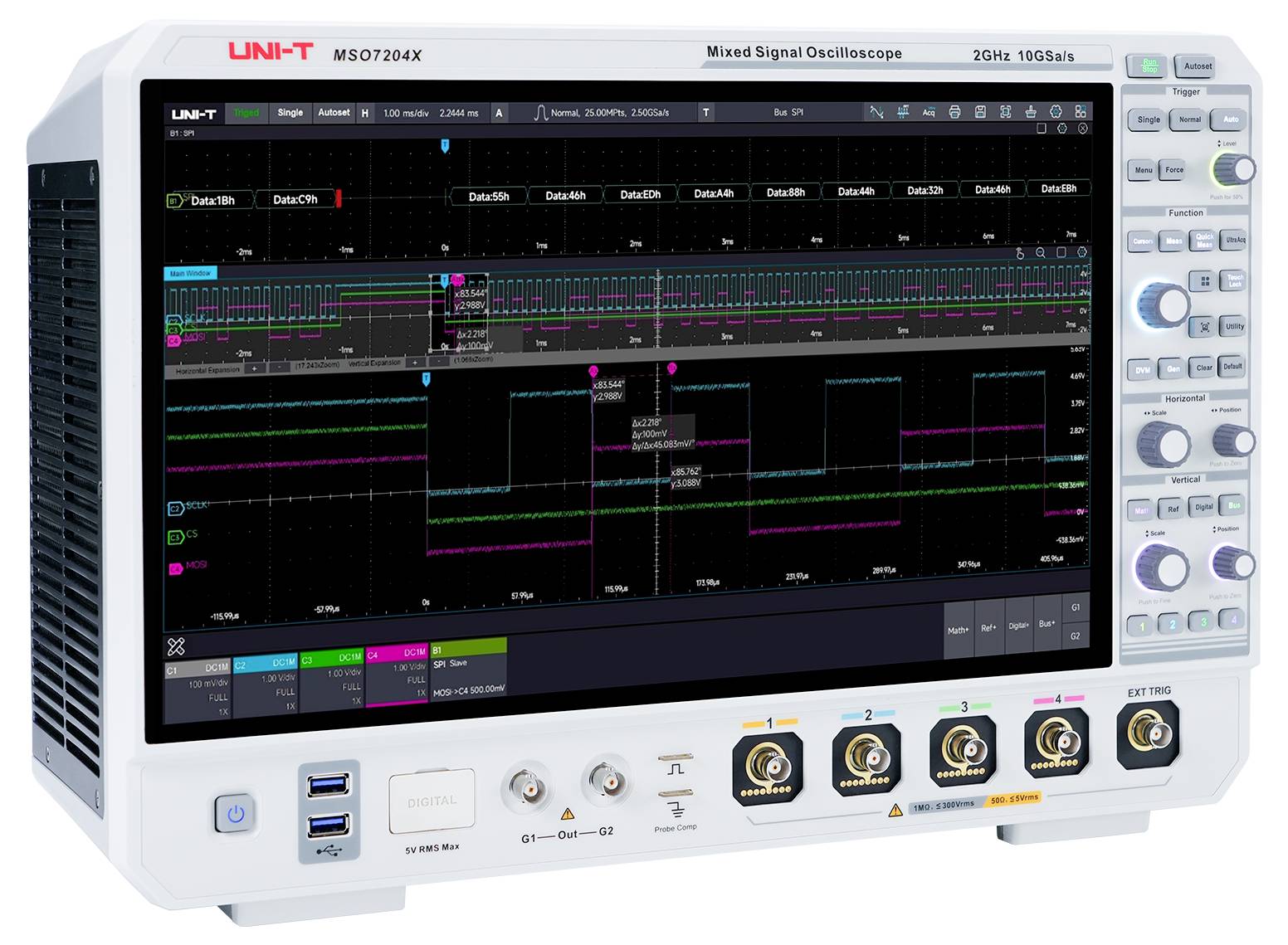

MSO7204X er det nyeste Mixed signal oscilloskop fra UNI-T. Med en båndbredde på op til 2 GHz og en afsøgningshastighed på 10 GSa/s tilbyder den fremragende fordele ved analyse af højfrekvente signaler. Takket være den enestående UltraAcq®-teknologi opnår den en Waveform-registreringshastighed på op til 800.000 wfms/s - i sequeltilstand endda op til 2.000.000 wfms/s. I kombination med en ekstremt dyb hukommelseskapacitet på 1 GPTS forbedres evnen til registrering af sjældne signalafvigelser samt til detaljeret bølgeformanalyse betydeligt.
MSO7000X understøtter mange trigger- og protokoldecoderinger og tilbyder avancerede analysefunktioner som sequenztilstand, histogram, effektanalyse, jitteranalyse, øjendiagram og template-måling. I alt er der 58 automatiske måleparametre til rådighed for at opfylde mange krav fra ingeniører.
Udstyret med operativsystemet Windows 10 64-bit er apparatet en stabil og skalerbar systemplatform til rådighed. Den 15,6" store kapacitive HD-touchdisplay understøtter flere vindue-Split-Screen-visning og multi-touch-bevægelsesstyring. Dermed egner oscilloskopet sig ideal til anvendelse inden for kommunikation, luft- og rumfart, uddannelse og mange andre områder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
MSO7000X understøtter mange trigger- og protokoldecoderinger og tilbyder avancerede analysefunktioner som sequenztilstand, histogram, effektanalyse, jitteranalyse, øjendiagram og template-måling. I alt er der 58 automatiske måleparametre til rådighed for at opfylde mange krav fra ingeniører.
Udstyret med operativsystemet Windows 10 64-bit er apparatet en stabil og skalerbar systemplatform til rådighed. Den 15,6" store kapacitive HD-touchdisplay understøtter flere vindue-Split-Screen-visning og multi-touch-bevægelsesstyring. Dermed egner oscilloskopet sig ideal til anvendelse inden for kommunikation, luft- og rumfart, uddannelse og mange andre områder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- UltraAcq®-teknologi med op til 2.000.000 wfms/s Waveform-registreringshastighed
- Fleksibelt multi-vindue-layout (kan kombineres frit, skaleres, fuld billede/split, svævende/tilsluttet)
- Ultra fosfor® 3.0, der giver en klar gengivelse af flygtige signaler
- Integreret Windows 10 64-bit operativsystem
- MATLAB-underlag med direkte resultatvisning i oscilloskopet

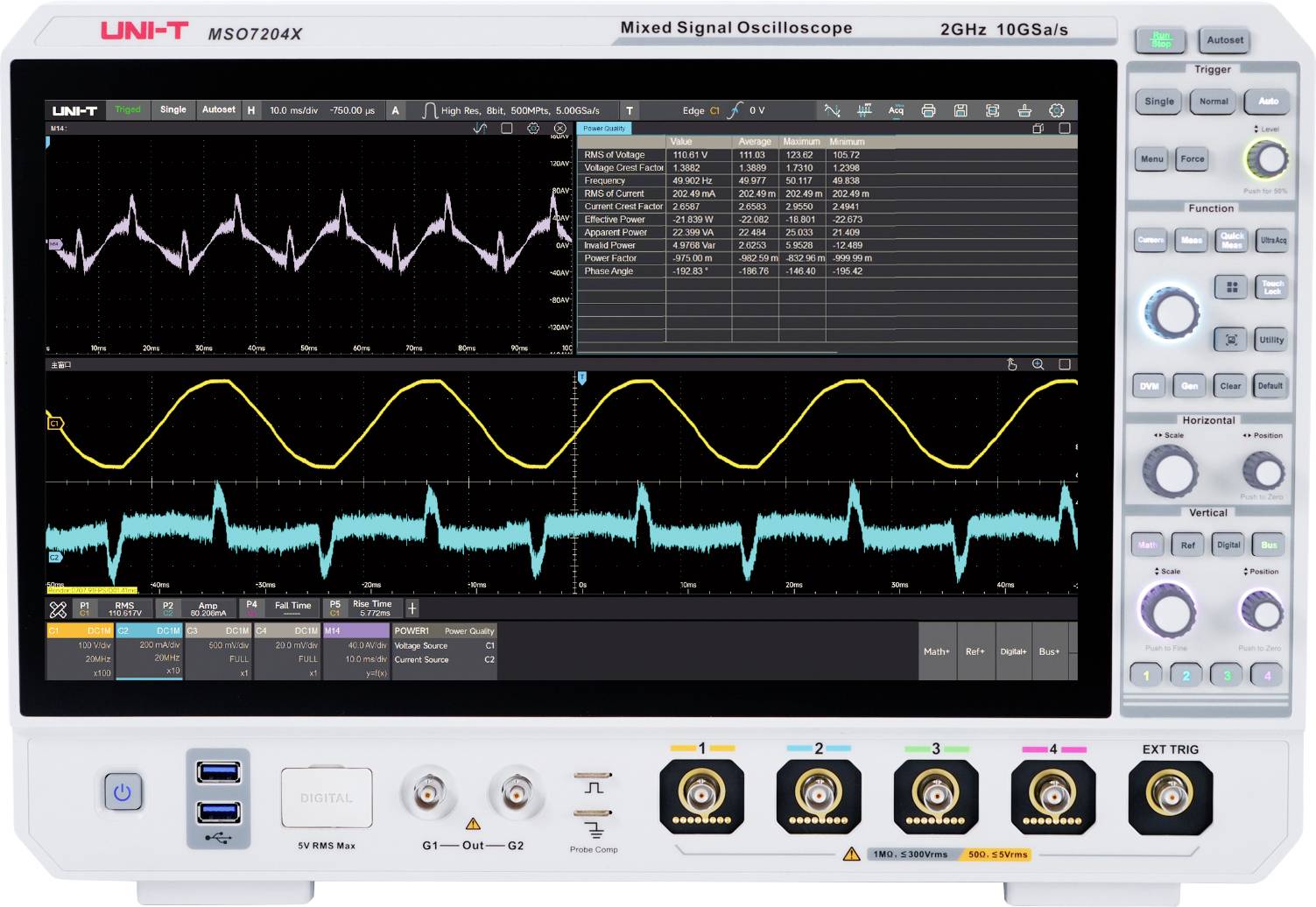

- Omfattende effektanalyse (netkvalitet, oversvingninger, skiftetab, SOA, ripple, reguleringskreds)

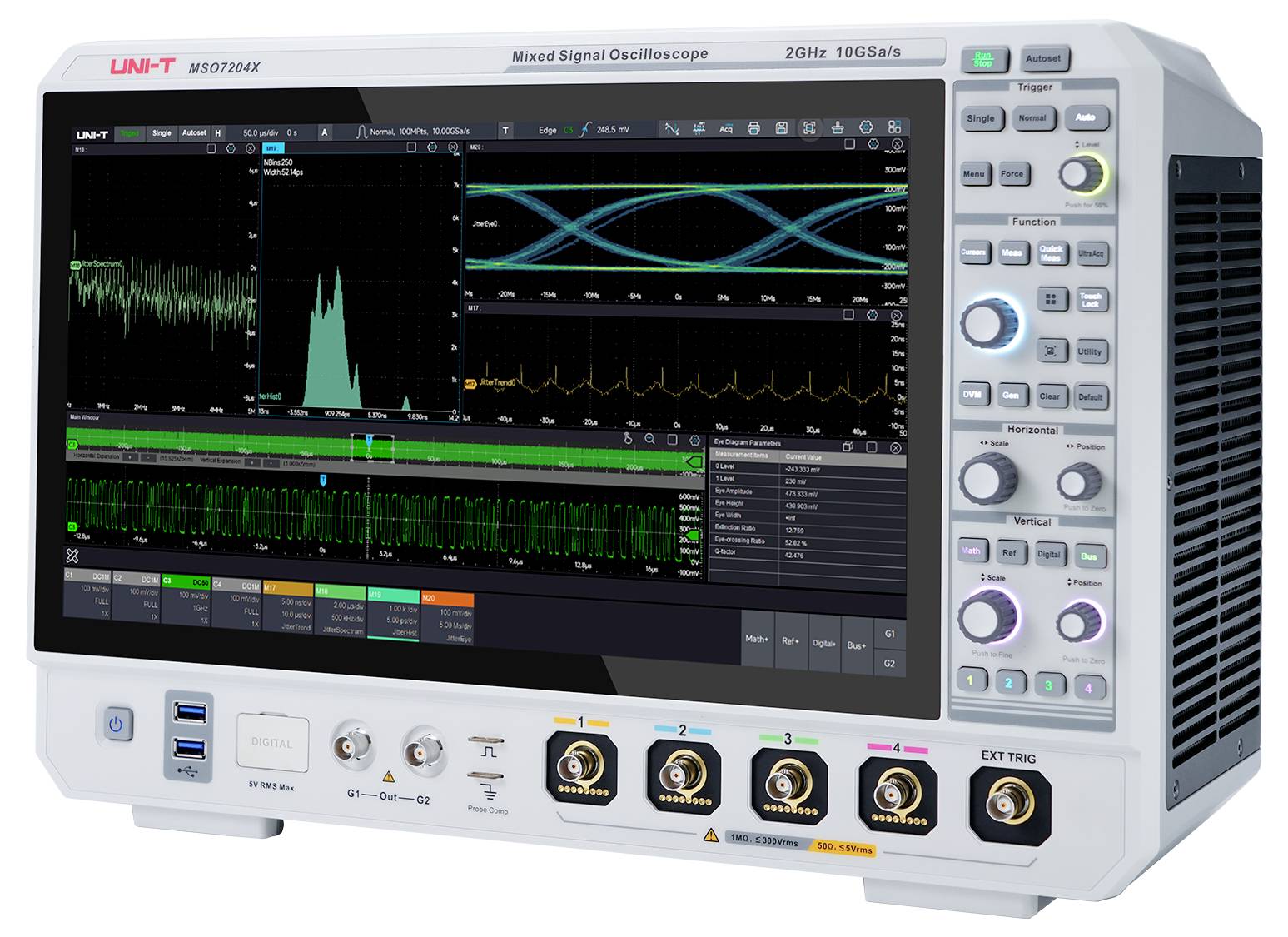

- Jitter-analyse og øjendiagram (tie, TJ, RJ, DJ, PJ, DDJ, DCD)
- Seriel protokolanalyse af op til 11 protokoller
- Integreret webserver (SCPI, fjernstyring, dataeksport, mobil webinterface, online-vejledning)
Inkluderet i leveringen
- 1 x MSO7204X (4CH, 2 GHz digaloscinoskop)
- 1x strømkabel
- 1x USB 3.0 datakabel, 1 m, USB A-B.
- 2x passiv probe UT-P07
- 2x BNC-BNC gennemgangskabel
- 1x frontdæksel (beskyttelsesafdækning til frontpanel)
- 1 x dughæmmende middel, 3 g
- 1x kalibreringscertifikat
- 1x sikkerhedsinstruktioner (flersproget)
- 1x Quick guide (engelsk)
Tip
Spektrumanalysator: Standard
Digitalt voltmeter: Standard
Frekvenstæller: Standard
Funktions-/arbitrærsignalgenerator: Valgfrit - MSO7000X-AWG
Logikananalysator: Valgfri - MSO7000X-LA
PROTOKOLANALYSATOR (STANDARD): RS232/422/485/UART, I2C, SPI, CAN, LIN
Protokolanalysator (valgfrit): MF7000X-CANFD, MSO7000X-Flex, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Jitter Analysis and Eye Diagram: Valgfrit – MSO7000X-JITTER
Effektanalyse: Valgfrit - MSO7000X-PWR
• Maskin- og grænseværditest: Standard
• Upgrade-pakke: Valgfri - MSO7000X-BND
• Båndbredde-opgradering: Valgfri - MSO7000X-BW-10T20
