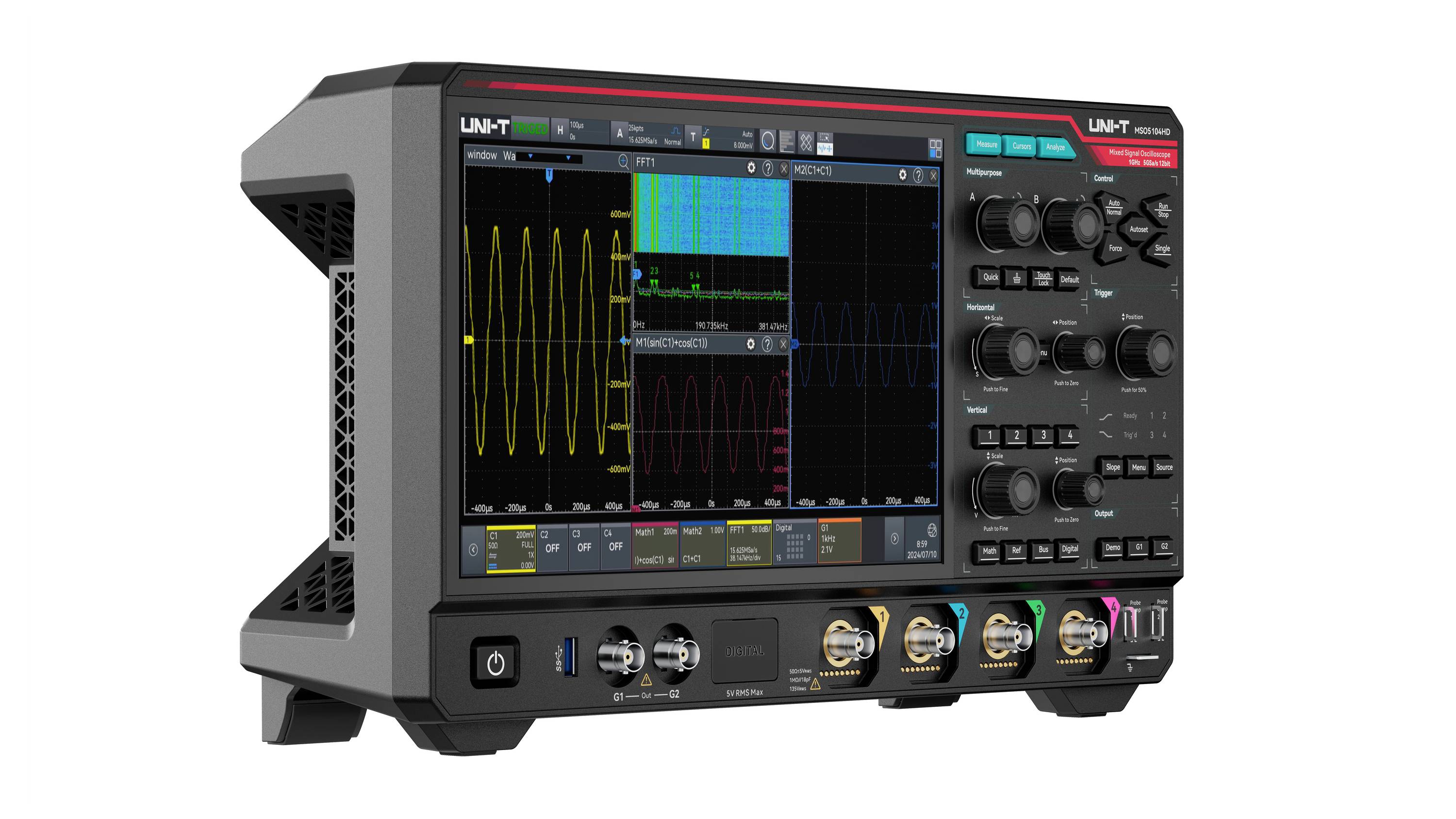

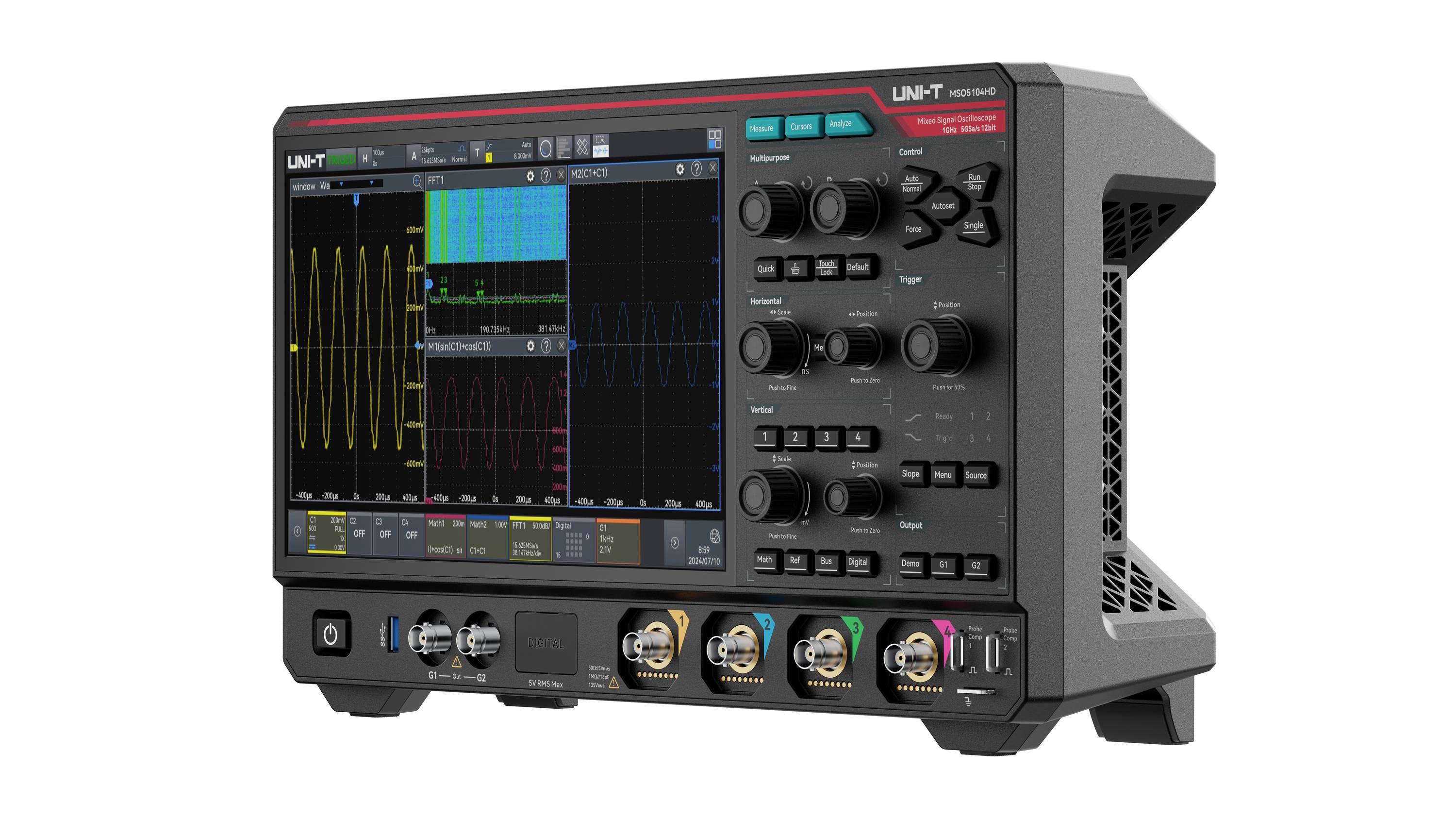

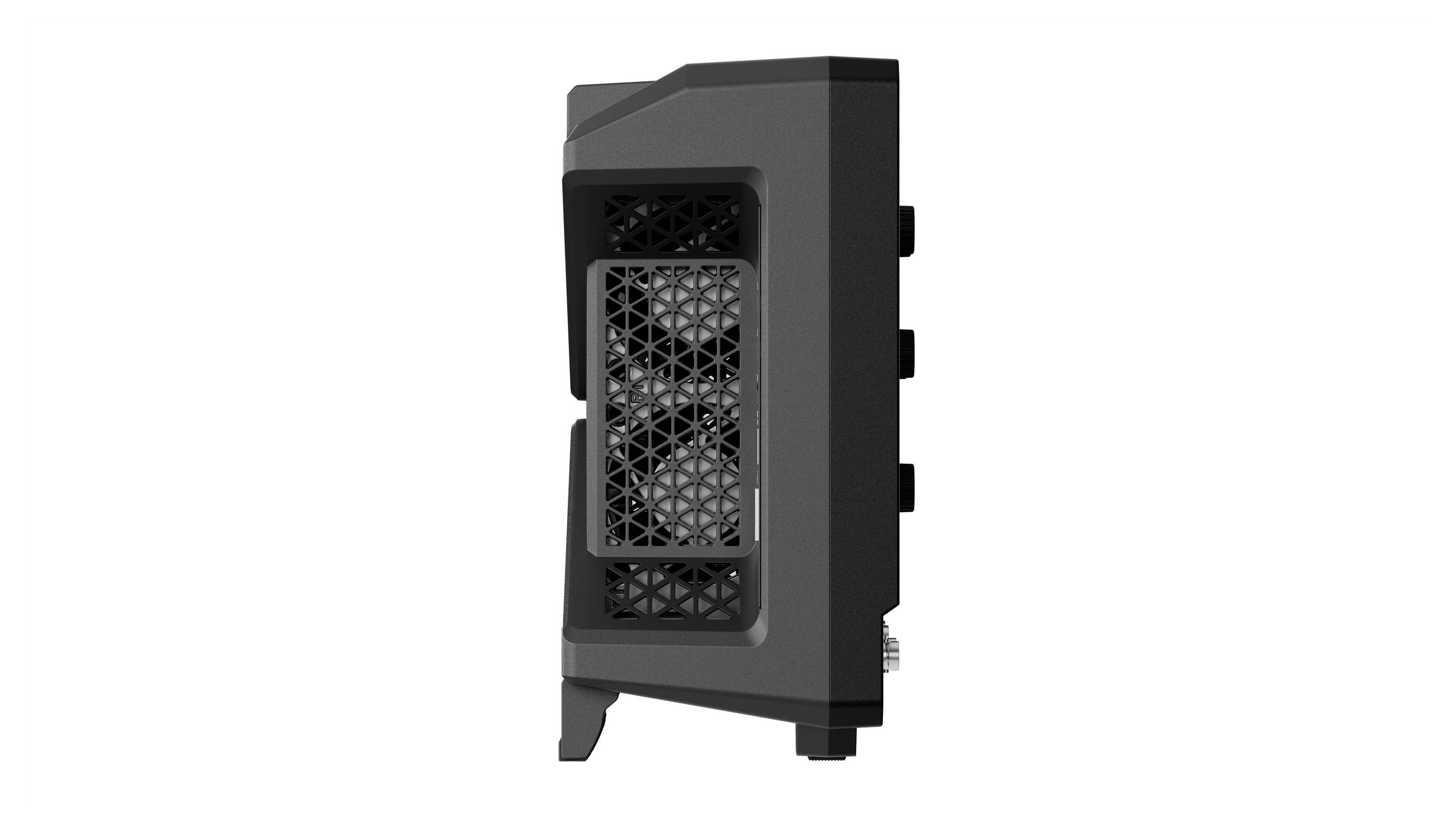

Uni-T MSO5034HD Analogt-oscilloskop, Digitalt-oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 350 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Analogt-oscilloskop
- Båndbredde
350 MHz
- Samplingrate/kanal
2 GSa/s
- Opløsning
12 Bit
- Skærmstørrelse
25,65 cm (10,1 Zoll)
- Oscilloskop-specifikationer
Mixed-signal (MSO)
- Tidsbasis
500 ps/div til 1000 s/div
- Antal analoge indgange max.
4
Fabriksstandard
- Målekategori
CAT II
- Vertikal afbøjning
1 mV/div til 10 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
1 mV/div til 10 V/div (ved 1 MΩ)
- Spændingsforsyning
100 - 240 V/AC
- Dim.
(L x B x H) 121 x 358 x 214 mm
- Vægt
4.1 kg
- Antal digitale indgange max.
16
- Display
1280 x 800 Pixel
- kalibrering tjenester
Intern selvkalibrering (Self-Cal)
- Bredde
358 mm
- H
214 mm
- L
121 mm

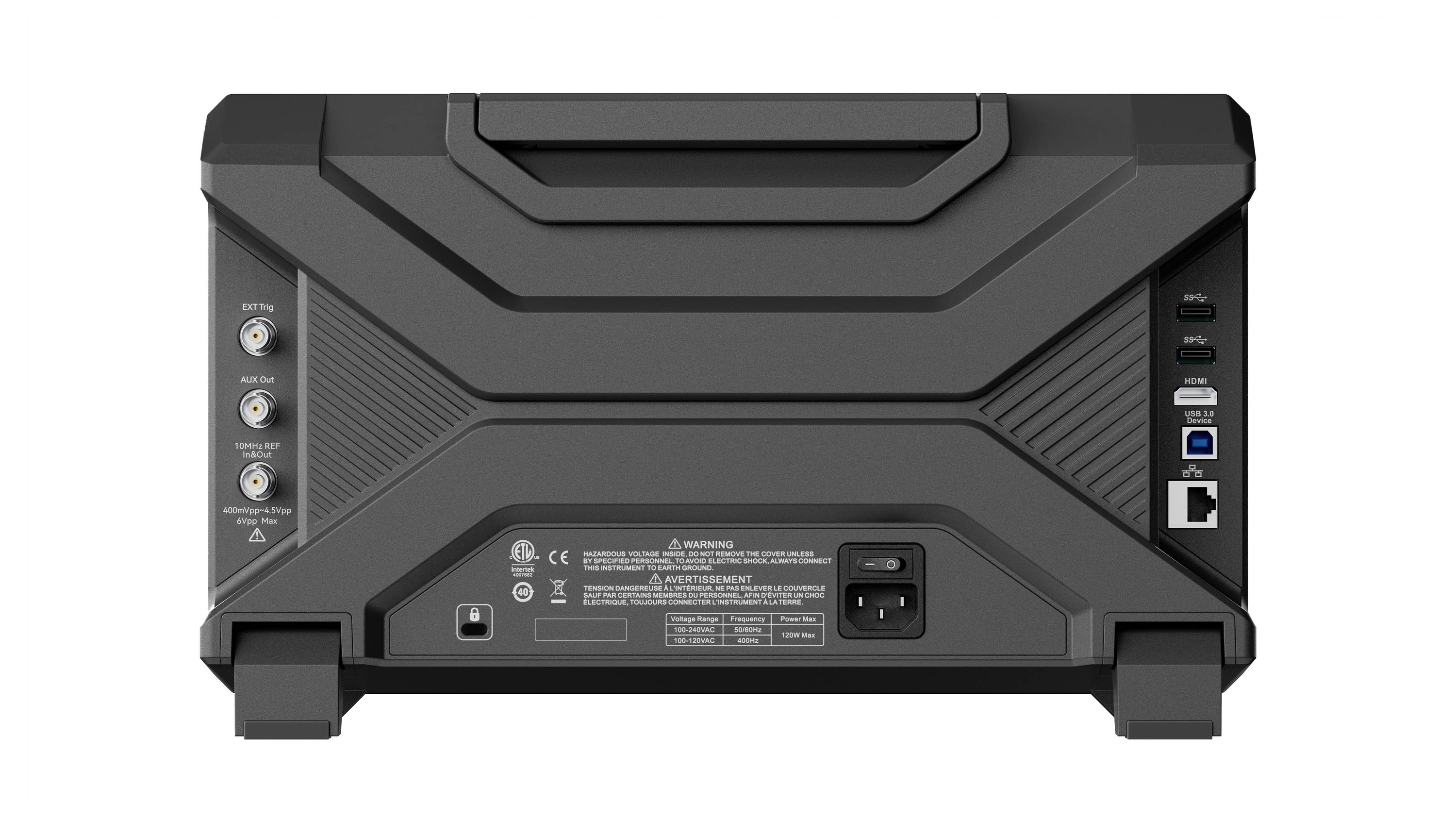

- Interfaces
USB-host
USB-Device
LAN
HDMI
- Hukommelsesdybde/kanal
200 Mpts
- Type
MSO5034HD
Dokumenter og downloads
Datablad
Datablad 3757372 Uni-T MSO5034HD Analogt-oscilloskop, Digitalt-oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757372 Uni-T MSO5034HD Analogt-oscilloskop, Digitalt-oscilloskop 350 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Beskrivelse
MSO5034HD er en effektiv oscilloskopserie i høj opløsning med 350MHz båndbredde, 5 GSa/s afsøgningshastighed, 4 analoge og 16 digitale kanaler samt en hukommelsesdybde på op til 500 Mpts. Takket være den eksklusive Ultrafosfor 3.0 teknologi opnår du en Waveform registreringshastighed på op til 1.500.000 wfms/s med 256 gråtoner. Den har et innovativt digitalt triggersystem med høj følsomhed og lavt jitter samt mange avancerede trigger- og analysefunktioner som spektrumanalyse, effektanalyse, histogram, bølgeform-optagelse, ERES, Hardwareaccelereret masketest, search og navigation samt seriebus trigger og afkodning. Den 10,1 tommer store kapacitive berøringsskærm med multi-gestus-styring i kombination med praktiske hurtigtaster muliggør en særligt intuitiv betjening og en optimeret brugeroplevelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 16-bit høj opløsning: Kombineret 12-bit ADC med 4-bit-erES til en effektiv 16-bit-opløsning, reducerer støj og viser fine signaldetaljer præcist.
- Ultra fosfor 3.0: Giver realtids-bølgeform-visning og en forbedret signalvisualisering.
- 9-i-1-funktionalitet: Forener digitalt oscilloskop, logikanalysator, arbitrær bølgeformgenerator, spektrumanalysator, protokolanalysator, digitalt voltmeter, frekvenstæller, Bode-diagram-analysator og effektanalysator i én enhed.
- Bus-timing-analyse: Understøtter timing-analyser for I2O2-, SPI- og CAN-protokoller.
- 56 automatiske målefunktioner: Med histogram- og trenddiagrammer for en hurtig og overskuelig signalanalyse.
- Hardwarebaseret bølgeformregistrering: Realtids-registrering og -gengivelse med op til 400.000 billeder.
- Udvidet FFT: Med op til 4 Mpts til en detaljeret analyse i frekvensområdet.
- Visning af flere vinduer: Samtidig visning af bølgeform, FFT og protokolanalyse på en skærm.
- Zonentrigger: Registrerer målrettet signaluregelmæssigheder og isolerer relevante signalområder.

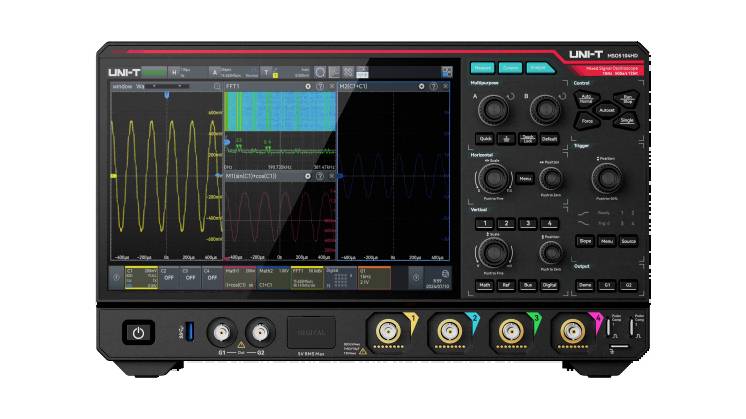

- 10,1" touchscreen: Kapacitiv HD-touchscreen med 1280 x 800 opløsning, der giver en intuitiv betjening.
- SCPI-understøttelse: ideal til fjernstyring og automatiserede testforløb.
- Integreret webserver: Muliggør fjernovervågning og styring via PC eller mobil enhed.
Inkluderet i leveringen
- MSO5034HD x 1
- Netkabel x 1
- USB 3.0-kabel x 1
- Passive prøvesonder (500 MHz) x4
- BNC-BNC-gennemgangsledning × 1
- BNC-krokodillenæb-kabel (rød og sort) × 3
Tip
Yderligere modeller
- MSO5104HD: 1 GHz båndbredde, 4 analoge kanaler, 16 digitale kanaler, 5 GSa/s optagelseshastighed, 500 Mpts hukommelseskapacitet, Akselformeregistreringshastighed 800.000 wfms/s (sekvenstilstand: op til 1.500.000 wfms/s)
- MSO5054HD: 500 MHz båndbredde, 4 analoge kanaler, 16 digitale kanaler, 5 GSa/s optagelseshastighed, 500 Mpts hukommelseskapacitet, Akselformeregistreringshastighed 800.000 wfms/s (sekvenstilstand: op til 1.500.000 wfms/s)
Software-indstillinger
-MSO5000HD-BND: Alle trigger- og dekodningsmuligheder til serielle busser (herunder EMBD, BIL, audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL og timing).
-MSO5000HD-AUTO: Automotive Serial Bus Trigger og Decode Option (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2 kanaler 50 MHz arbitrærbølgeformgenerator (herunder BODE).
-MF5000HD-CANFD: Automotive-Serienus-trigger- og analyse-indstilling (CAN-FD).
-Flex: Automotive-Serienus-trigger- og analyse-indstilling (FlexRay).
-MSO5000HD-SENT: Automotive Serienbus-trigger- og analyse-indstilling (SENT).
-MSO5000HD-CANXL: Automotive-serienus-trigger- og analyse-indstilling (CAN-XL).
-MSO5000HD-I3C: Embedded-trigger-/Dekode-Option (I3C).
-MSO5000HD-1WIRE: Automotive-serie-trigger- og analyse-funktion (1-WIRE).
-MSO5000HD-MANCH: Serial Bus trigger and Analysis indstilling (Manchester).
-MSO5000HD-AUDIO: AUDIO Serial Bus trigger and Analysis Option (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Aerospace Serial Bus trigger and Analysis Option (MIL-STD-1553).
-MSO5000HD-ARINC429: Aerospace Serial Bus trigger and Analysis Option (ARINC429).
-MSO5000HD-PWR: Power Analysis indstilling.
-MSO5000HD-TIMING: Timing-analyse (herunder I2O2, SPI, I2O2 og CAN).
- HDMI® er et registreret mærke hos HDMI Licensing L.L.C.
