Uni-T MSO3054X Digitalt-oscilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-analysator, Oversvingningsanal
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 500 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
500 MHz
- Samplingrate/kanal
5 GSa/s
- Skærmstørrelse
10.1 tommer
- Oscilloskop-specifikationer
Funktionsgenerator
Spectrum-analysator
Oversvingningsanalyse
Mixed-signal (MSO)
Logic-analysator
- Antal analoge indgange max.
4
Fabriksstandard
- Antal digitale indgange max.
16
- Interfaces
Seriel
- Hukommelsesdybde/kanal
500 Mpts
- Type
MSO3054X
Dokumenter og downloads
Datablad
Datablad 3399967 Uni-T MSO3054X Digitalt-oscilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-analysator, Oversvingningsanal
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3399967 Uni-T MSO3054X Digitalt-oscilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-analysator, Oversvingningsanal
Instruktioner for brug og sikkerhed 3399967 Uni-T MSO3054X Digitalt-oscilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-analysator, Oversvingningsanal
Instruktioner for brug og sikkerhed 3399967 Uni-T MSO3054X Digitalt-oscilloskop 500 MHz 5 GSa/s 500 Mpts Funktionsgenerator, Spectrum-analysator, Oversvingningsanal
Beskrivelse

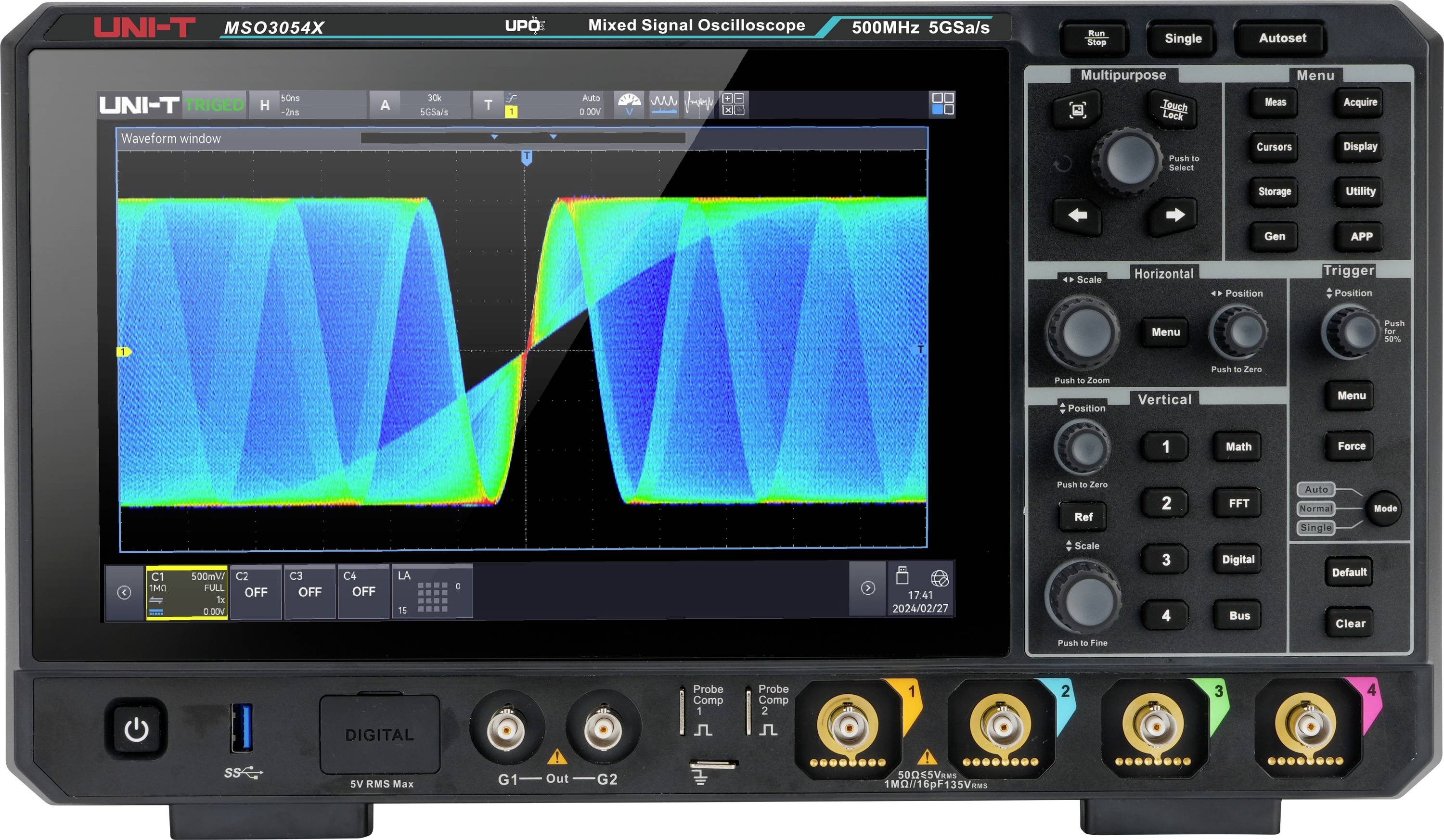

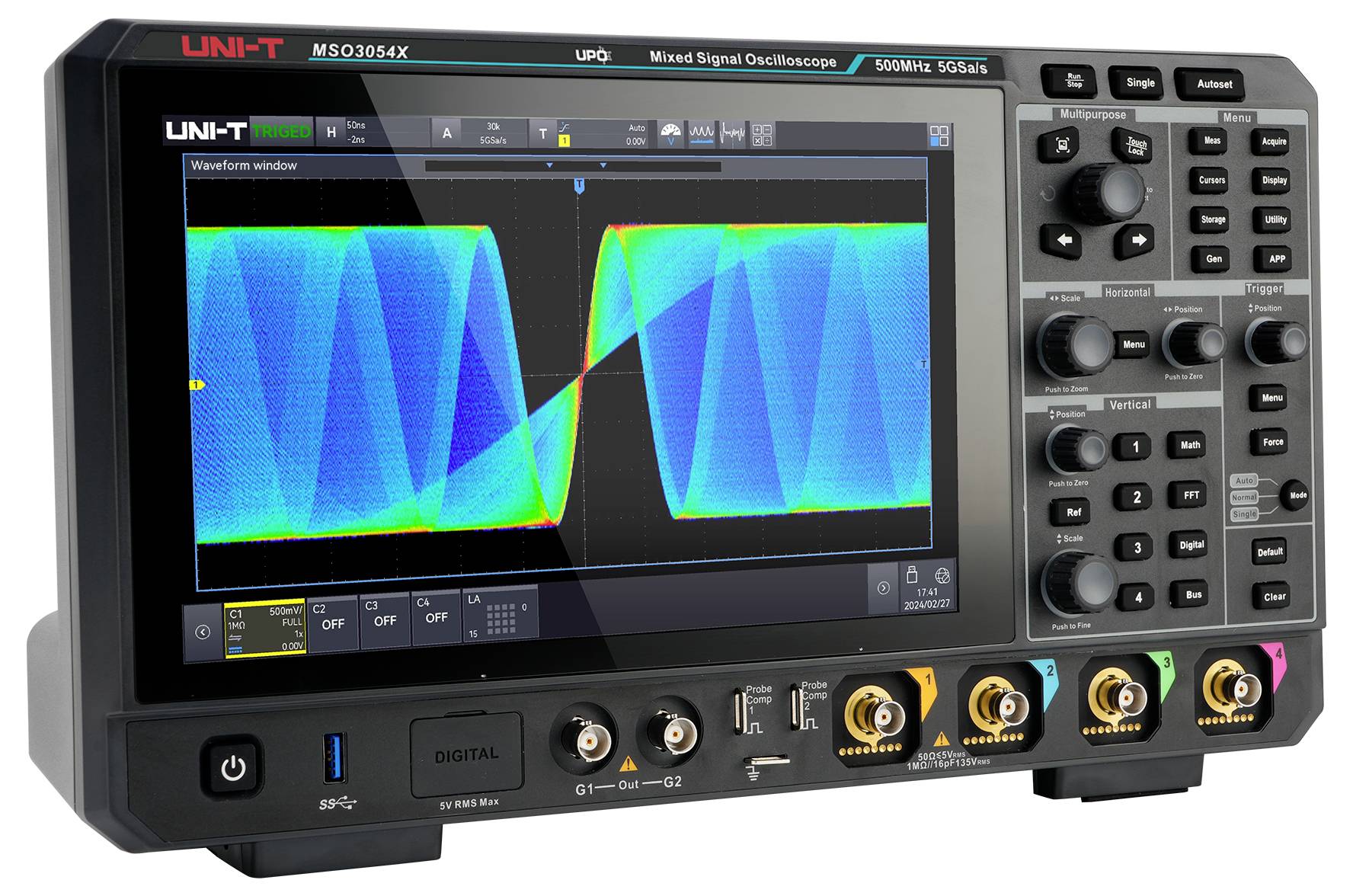

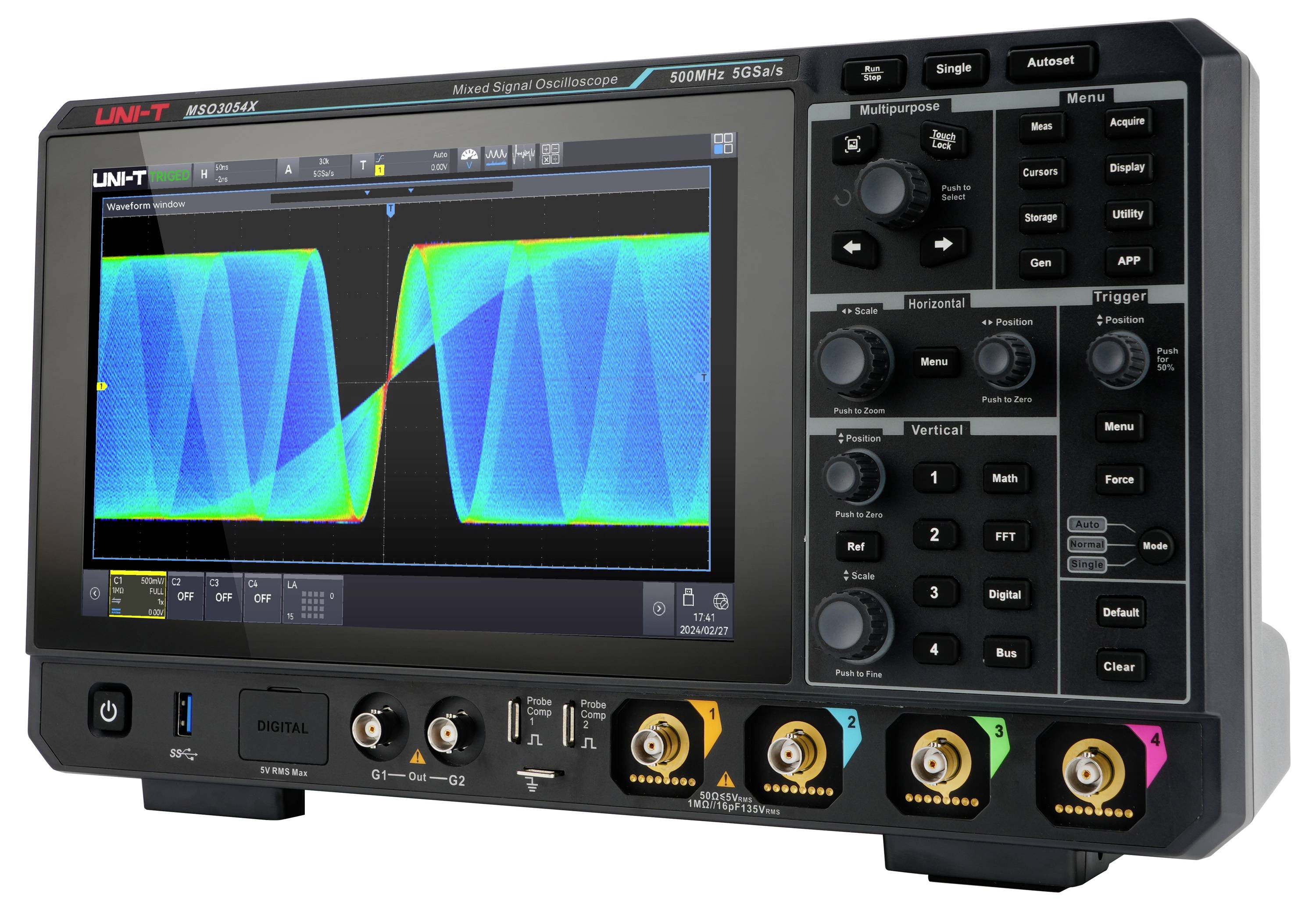

UNI-T MSO3054X Mixed signal oscilloskop giver en maksimal afsøgningshastighed på 5 GSa/s og en hukommelsesdybde på op til 500 Mpts. Takket være den eksklusive Ultra fosfor 3.0-teknologi opnår den en Waveform-registreringsrate på 2.000.000 wfms/s og understøtter 12 avancerede trigger- og serielle bus-dekorationsprotokoller. Udstyret med en 10,1-tommer kapacitiv touchscreen med bevægelsesstyring og en integreret webserver til fjernbetjening, egner dette oscilloskop sig ideelt til ideal-applikationer, auto-elektronik og luft- og rumfartsindustrien.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - 9-i-1-integration: Forener oscilloskop, logikanalysator, bølgeformgenerator, spektrumanalysator og meget mere for maksimal alsidighed.
- - Ultra fosfor 3.0: 8-kanals parallelanalyse, op til 20 gbps forarbejdning og 2.000.000 wfms/s registreringsrate for præcis anomalregistrering.
- - 54 måletyper: Spændings-, frekvens- og fasemålinger med udvidede statistikfunktioner og trendgrafik til dybdegående analyser.
- - Power Analysis 6+: Omfattende strømkvalitets- og effektanalyse med PSRR, måling af harmonisk forvrængning og indkoblingsstrøm samt 12 test i 2024.
- - Spektrumanalysator: Understøtter 4M-punkter FFT, samtidig 4-kanals FFT, vandfaldsdiagram og markermåling til hurtig og præcis frekvensanalyse.
Inkluderet i leveringen
- - MSO3054X (500 MHz, 5 GSa/s, 4 kanaler) x 1
- - Netkabel x 1
- USB-kabel x 1
- - Passive prøvesonder (500 MHz) x4
- - BNC-BNC-gennemgangsledning × 1
- - BNC-krokodillenæb-kabel (rød og sort) × 1
- Passive prøvesonder × 4
- - Kalibreringscertifikat x 1
- - Flersprogede sikkerhedsanvisninger x 1
- Kort vejledning x 1
Tip
Yderligere modeller
- MSO3034X: 350 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, op til 500 Mpts hukommelseskapacitet, bølgeformerhenerhastighed på 2.000.000 wfms/s, 16 digitale kanaler og valgfri 50 MHz Dual-kanals-generator.
Software-indstillinger
- MSO3000X-AWG:dobbelt 50 MHz arbitrærsignalgenerator-software-indstilling (inkl. Bode-diagram).
- MSO3000X-PWR: Software-option effektanalyse
- MSO3000X-BND: Alle serienbus-trigger- og dekodningssoftware-funktioner (herunder BIL, audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: AUDIO-serienus-trigger- og analyse-software-funktion (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Luft- og rumfarts-serienus-trigger- og analyse-software-indstilling (MIL-STD-1553).
- MSO3000X-ARINC429: Luft- og rumfarts-serie-trigger- og analyse-software-indstilling (ARINC 429).
- MSO3000X-AUTO: Automotive-Serienus-trigger- og dekodnings-software-option (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Seriel bus-trigger og analyse helt i Manchester
- MSO3000X-CANFD: Automotive Serial Bus trigger og analyse software-option PERE CAN-FD LUX
- MSO3000X-LIN: Automotive Serial Bus Trigger og analyse software-option Kreta Nurf
- MSO3000X-Flex: Automotive Serial Bus trigger og analyse software-option and FlexRay Inty
- MSO3000X-SENT: Automotive sensor BUS trigger og analyse software-funktion Smeget SENT
