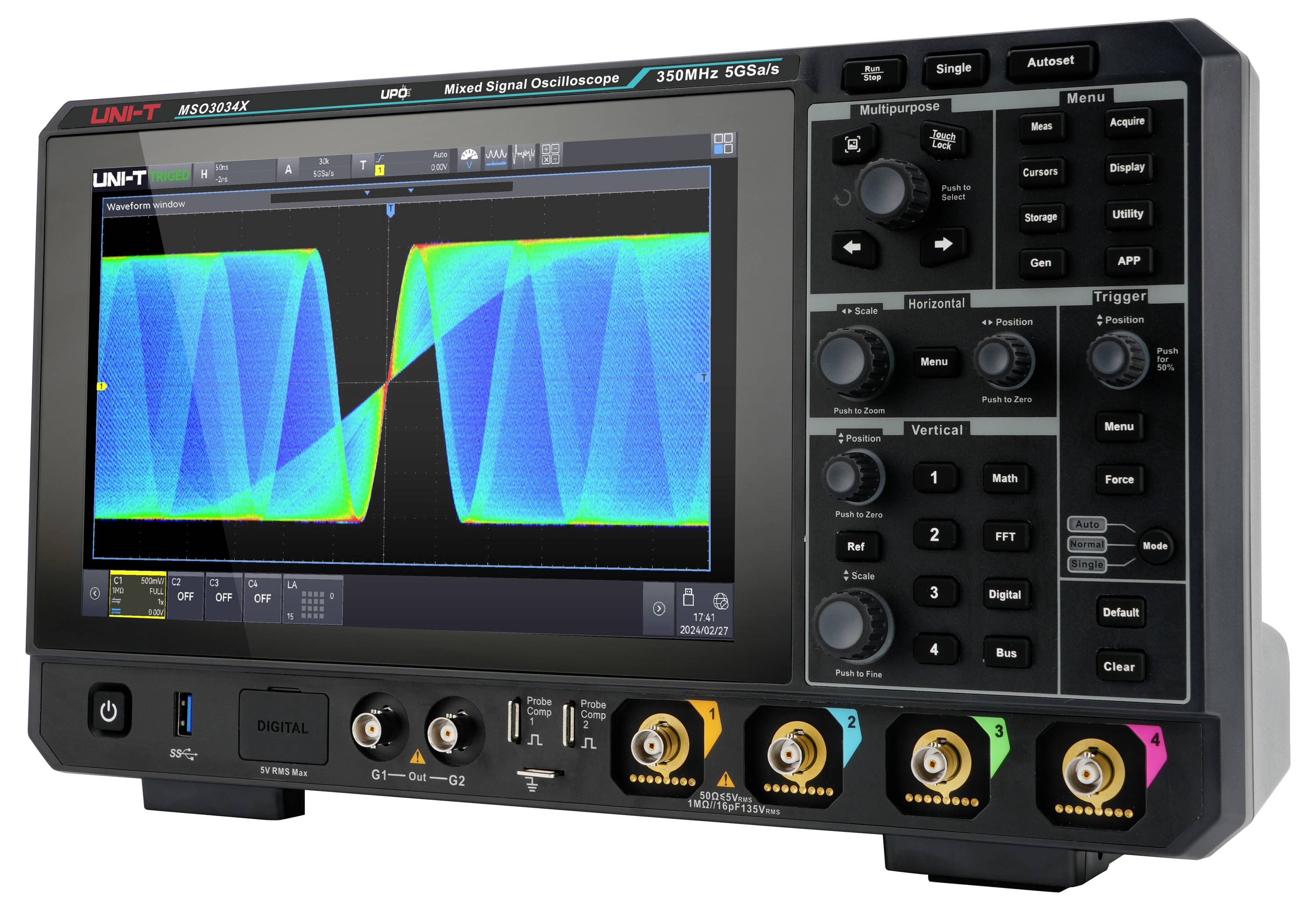

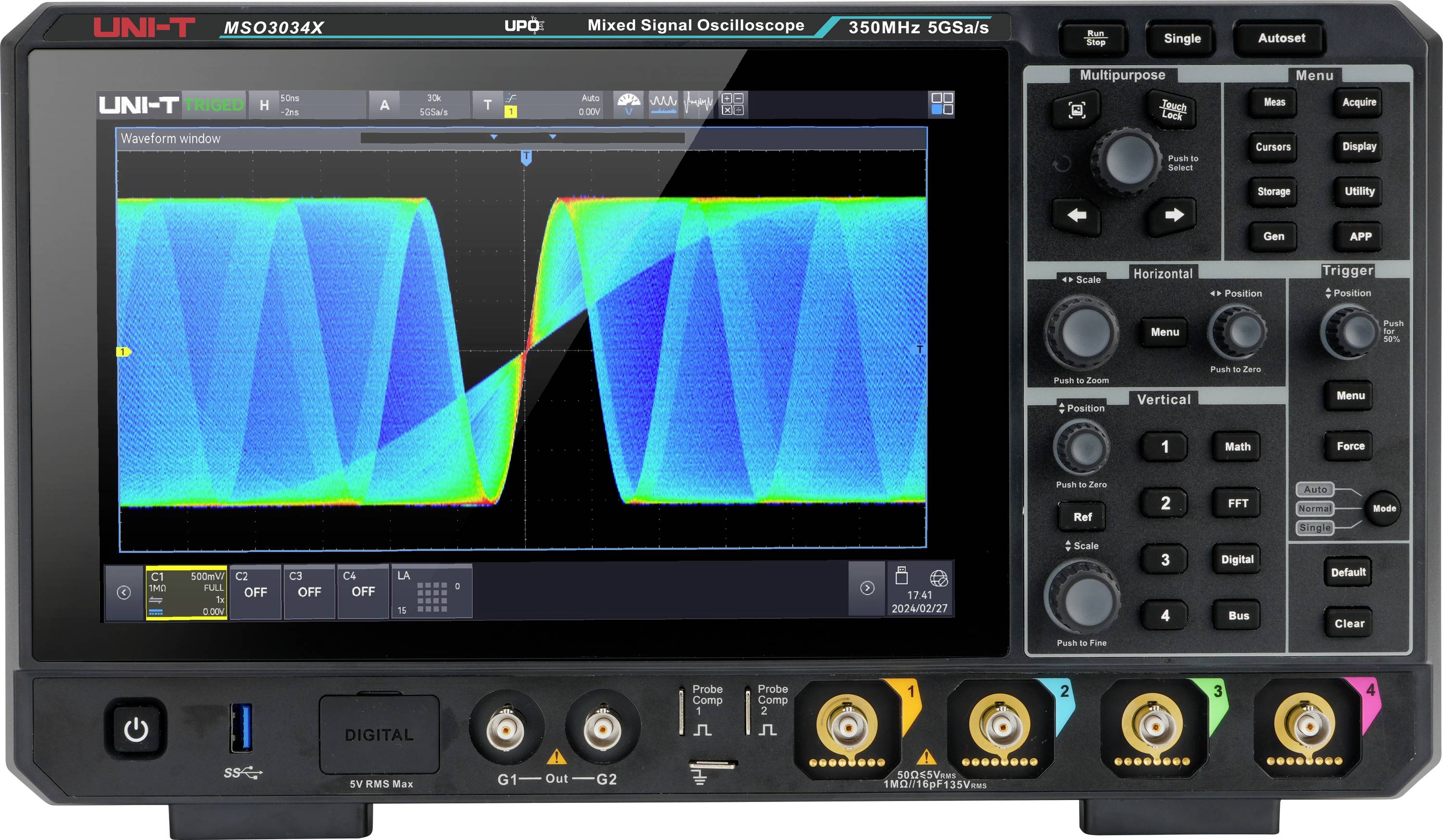

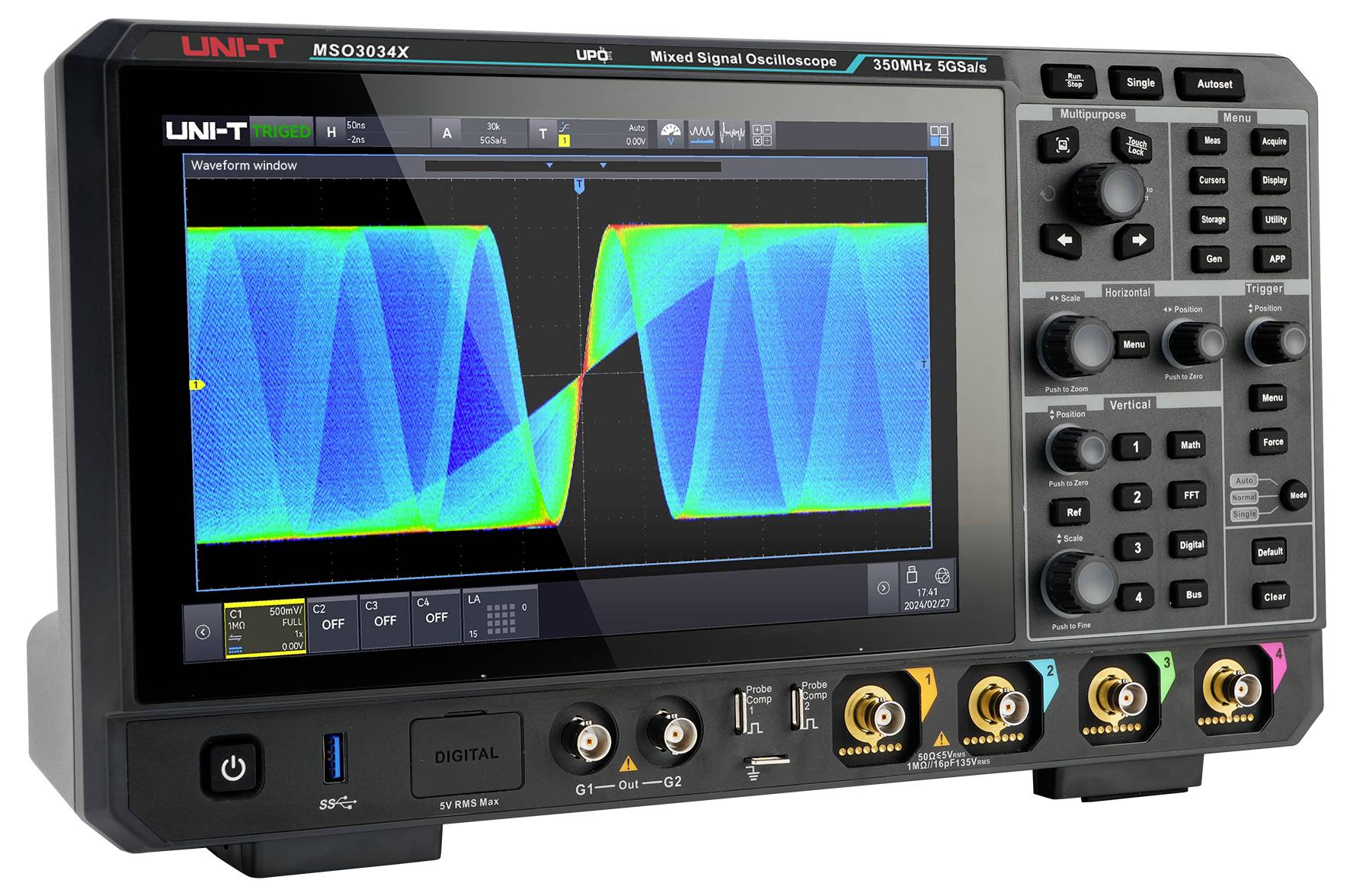

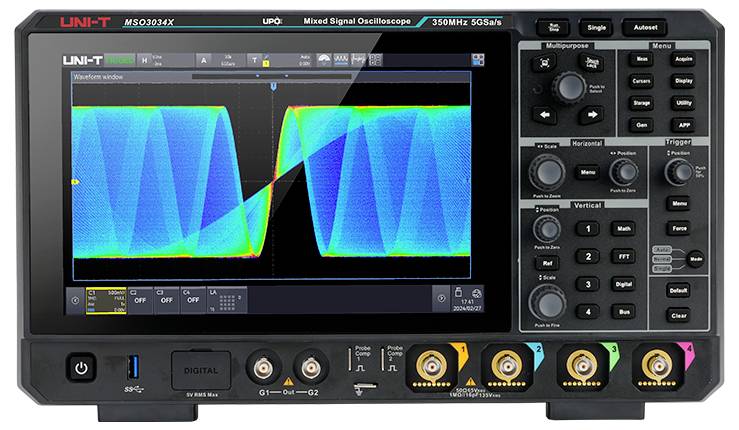

Uni-T MSO3034X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 350 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
350 MHz
- Samplingrate/kanal
5 GSa/s
- Skærmstørrelse
10 tommer
- Oscilloskop-specifikationer
Mixed-signal (MSO)
- Antal analoge indgange max.
4
Fabriksstandard
- Antal digitale indgange max.
16
- Hukommelsesdybde/kanal
500 Mpts
- Type
MSO3034X
Dokumenter og downloads
Datablad
Datablad 3399968 Uni-T MSO3034X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3399968 Uni-T MSO3034X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed 3399968 Uni-T MSO3034X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed 3399968 Uni-T MSO3034X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Mixed-signal (MSO) 1 stk
Beskrivelse
UNI-T MSO3034X Mixed-signal oscilloskop giver en maksimal afsøgningshastighed på 5 GSa/s og en hukommelsesdybde på op til 500 Mpts. Takket være den eksklusive Ultra fosfor 3.0-teknologi opnår den en Waveform-registreringsrate på 2.000.000 wfms/s og understøtter 12 avancerede trigger- og serielle bus-dekorationsprotokoller. Udstyret med en 10,1-tommer kapacitiv touchscreen med bevægelsesstyring og en integreret webserver til fjernbetjening, egner dette oscilloskop sig ideelt til ideal-applikationer, auto-elektronik og luft- og rumfartsindustrien.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- - 9-i-1-integration: Forener oscilloskop, logikanalysator, bølgeformgenerator, spektrumanalysator og meget mere for maksimal alsidighed.
- - Ultra fosfor 3.0: 8-kanals parallelanalyse, op til 20 gbps forarbejdning og 2.000.000 wfms/s registreringsrate for præcis anomalregistrering.
- - 54 måletyper: Spændings-, frekvens- og fasemålinger med udvidede statistikfunktioner og trendgrafik til dybdegående analyser.
- - Power Analysis 6+: Omfattende strømkvalitets- og effektanalyse med PSRR, måling af harmonisk forvrængning og indkoblingsstrøm samt 12 test i 2024.
- - Spektrumanalysator: Understøtter 4M-punkter FFT, samtidig 4-kanals FFT, vandfaldsdiagram og markermåling til hurtig og præcis frekvensanalyse.
Inkluderet i leveringen
- - MSO3034X (350 MHz, 5 GSa/s, 4 kanaler) x 1
- - Netkabel x 1
- USB-kabel x 1
- - Passive prøvesonder (350 MHz) x4
- - BNC-BNC-gennemgangsledning × 1
- - BNC-krokodillenæb-kabel (rød og sort) × 1
- Passive prøvesonder × 4
- - Kalibreringscertifikat x 1
- - Flersprogede sikkerhedsanvisninger x 1
- Kort vejledning x 1
Tip
Yderligere modeller
- MSO3054X: 500 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, op til 500 Mpts hukommelseskapacitet, bølgeformerindfangningshastighed på 2.000.000 wfms/s, 16 digitale kanaler og valgfri 50 MHz Dual-kanals-generator.
Software-indstillinger
- MSO3000X-BW3M5T5M: 350 MHz-opgradering til 500 MHz båndbredde.
- MSO3000X-AWG:dobbelt 50 MHz arbitrærsignalgenerator-software-indstilling (inkl. Bode-diagram).
- MSO3000X-PWR: Software-option effektanalyse
- MSO3000X-BND: Alle serienbus-trigger- og dekodningssoftware-funktioner (herunder BIL, audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: AUDIO-serienus-trigger- og analyse-software-funktion (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Luft- og rumfarts-serienus-trigger- og analyse-software-indstilling (MIL-STD-1553).
- MSO3000X-ARINC429: Luft- og rumfarts-serie-trigger- og analyse-software-indstilling (ARINC 429).
- MSO3000X-AUTO: Automotive-Serienus-trigger- og dekodnings-software-option (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Seriel bus-trigger og analyse helt i Manchester
- MSO3000X-CANFD: Automotive Serial Bus trigger og analyse software-option PERE CAN-FD LUX
- MSO3000X-LIN: Automotive Serial Bus Trigger og analyse software-option Kreta Nurf
- MSO3000X-Flex: Automotive Serial Bus trigger og analyse software-option and FlexRay Inty
- MSO3000X-SENT: Automotive sensor BUS trigger og analyse software-funktion Smeget SENT
