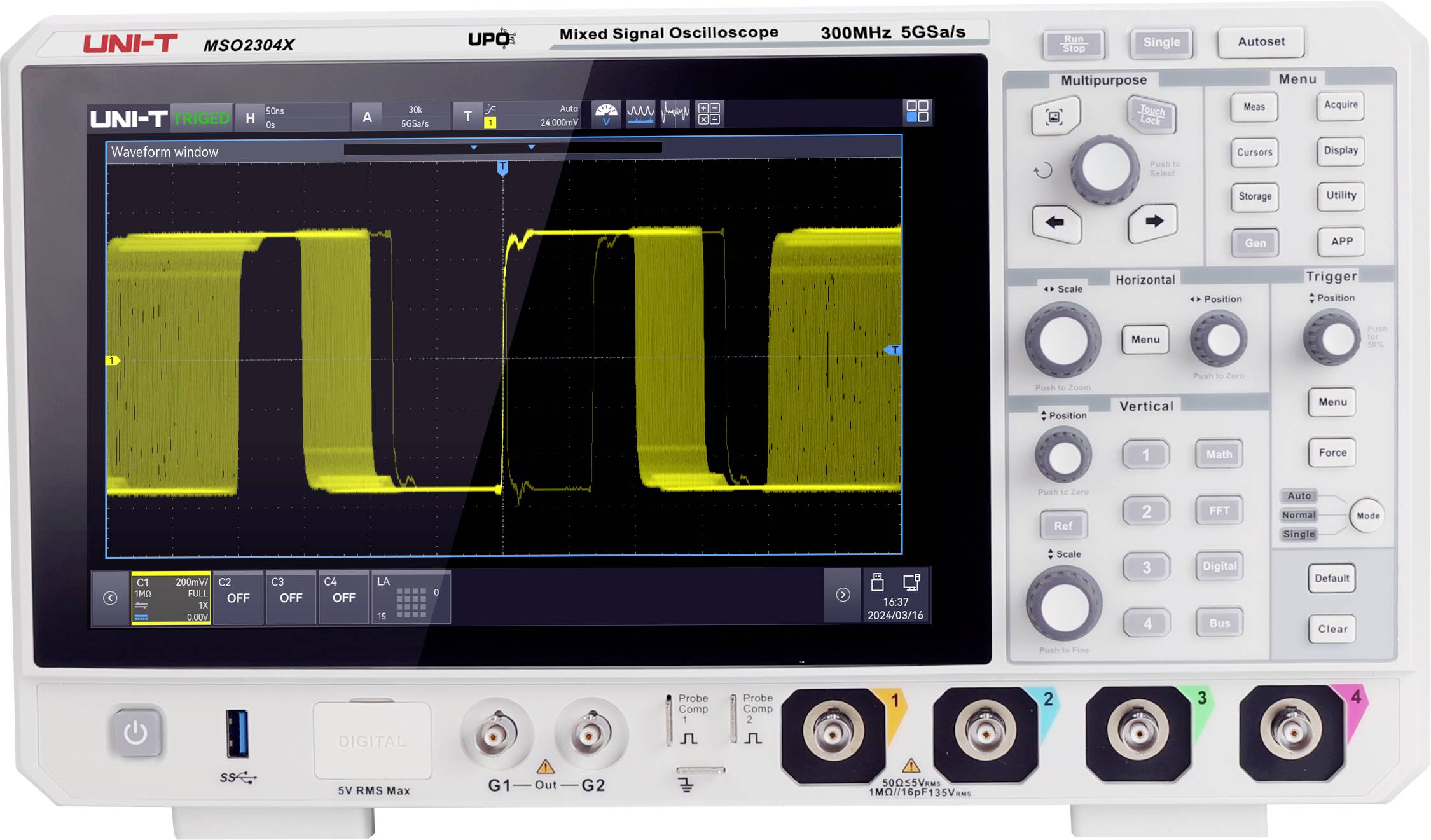

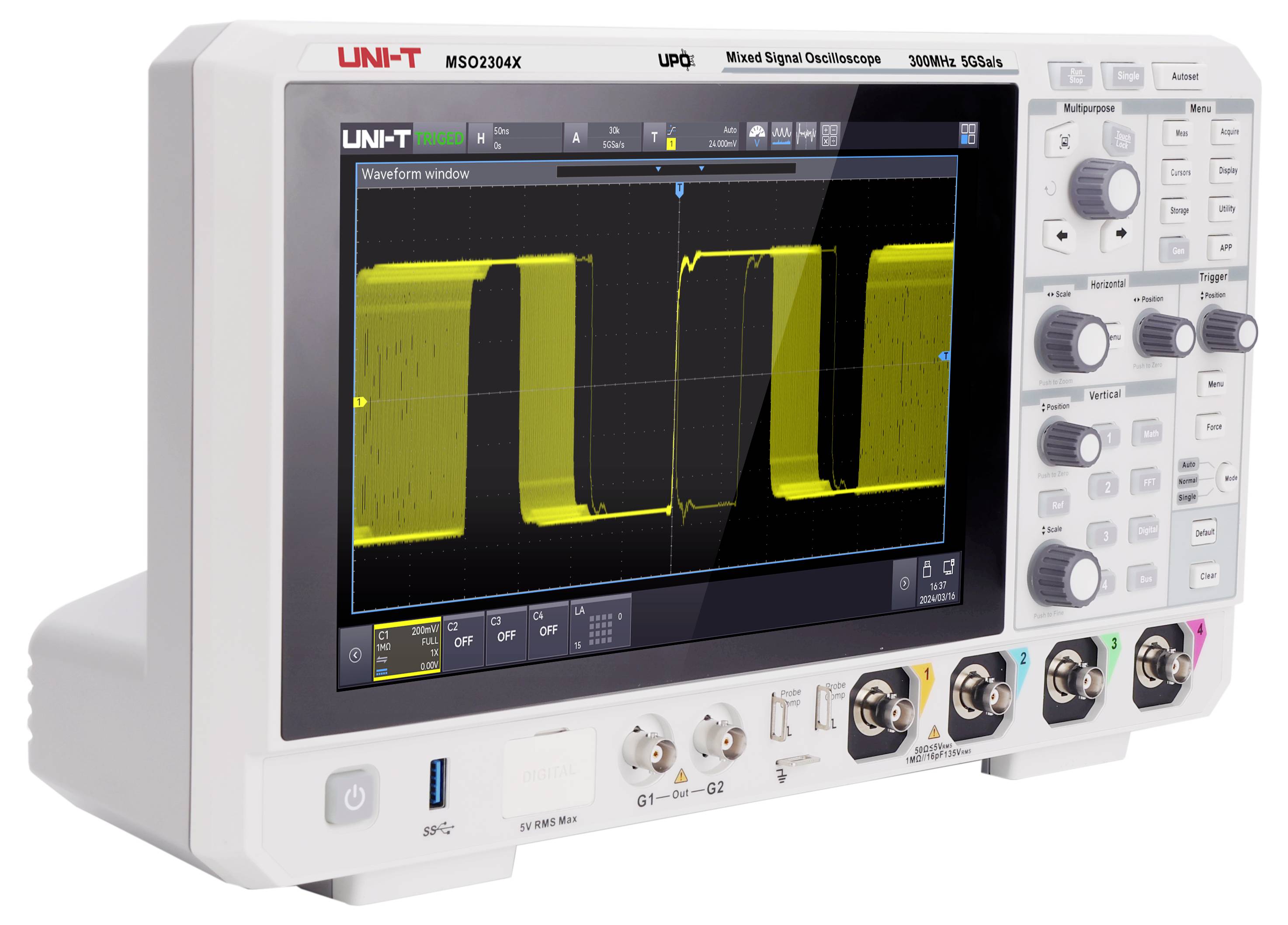

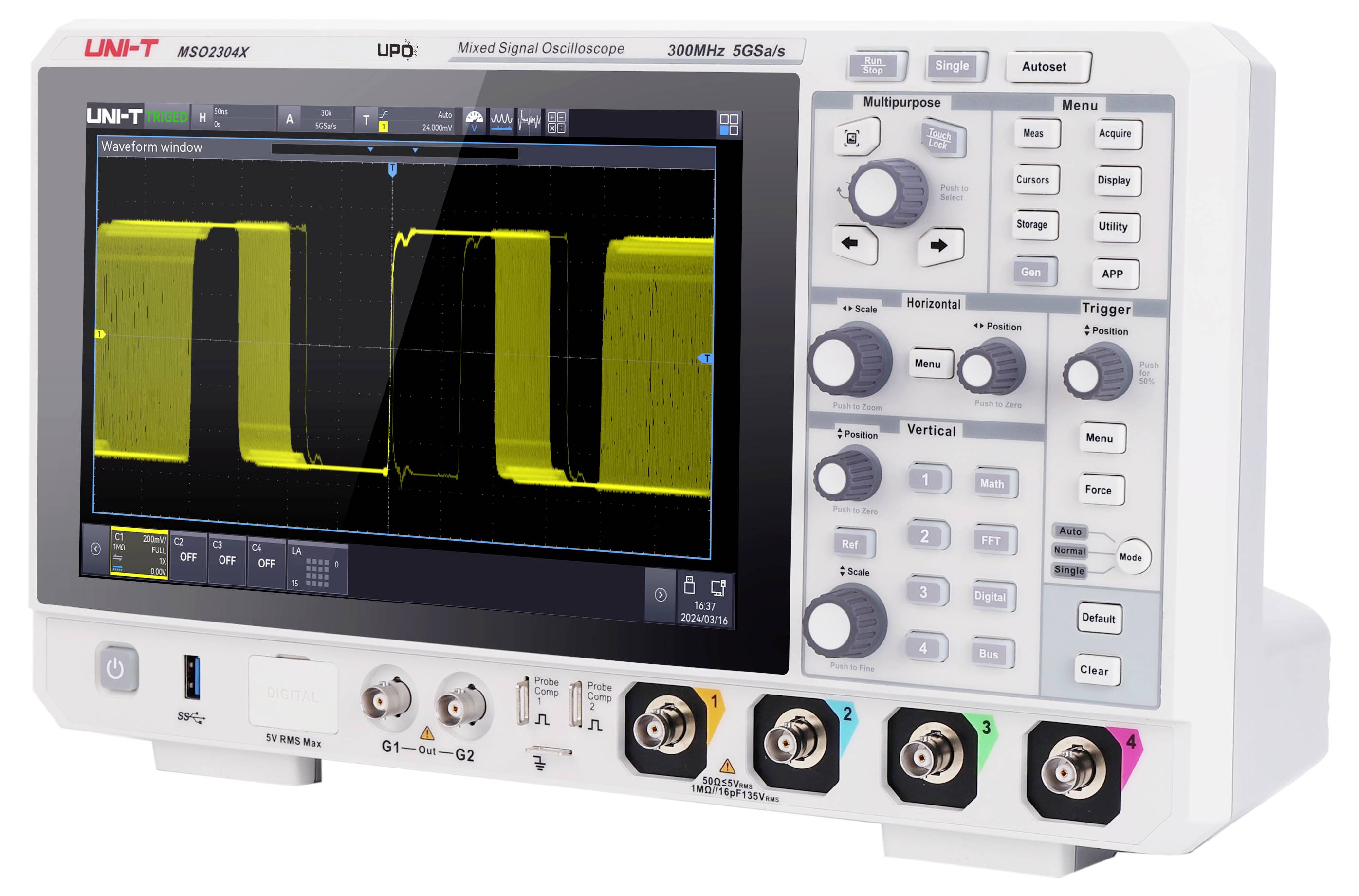

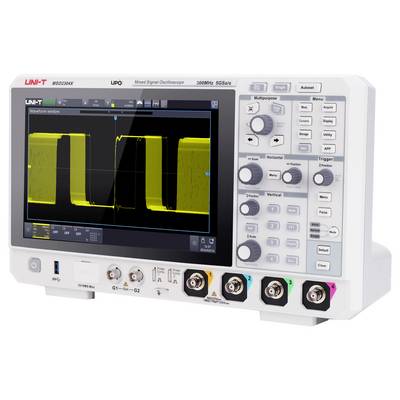

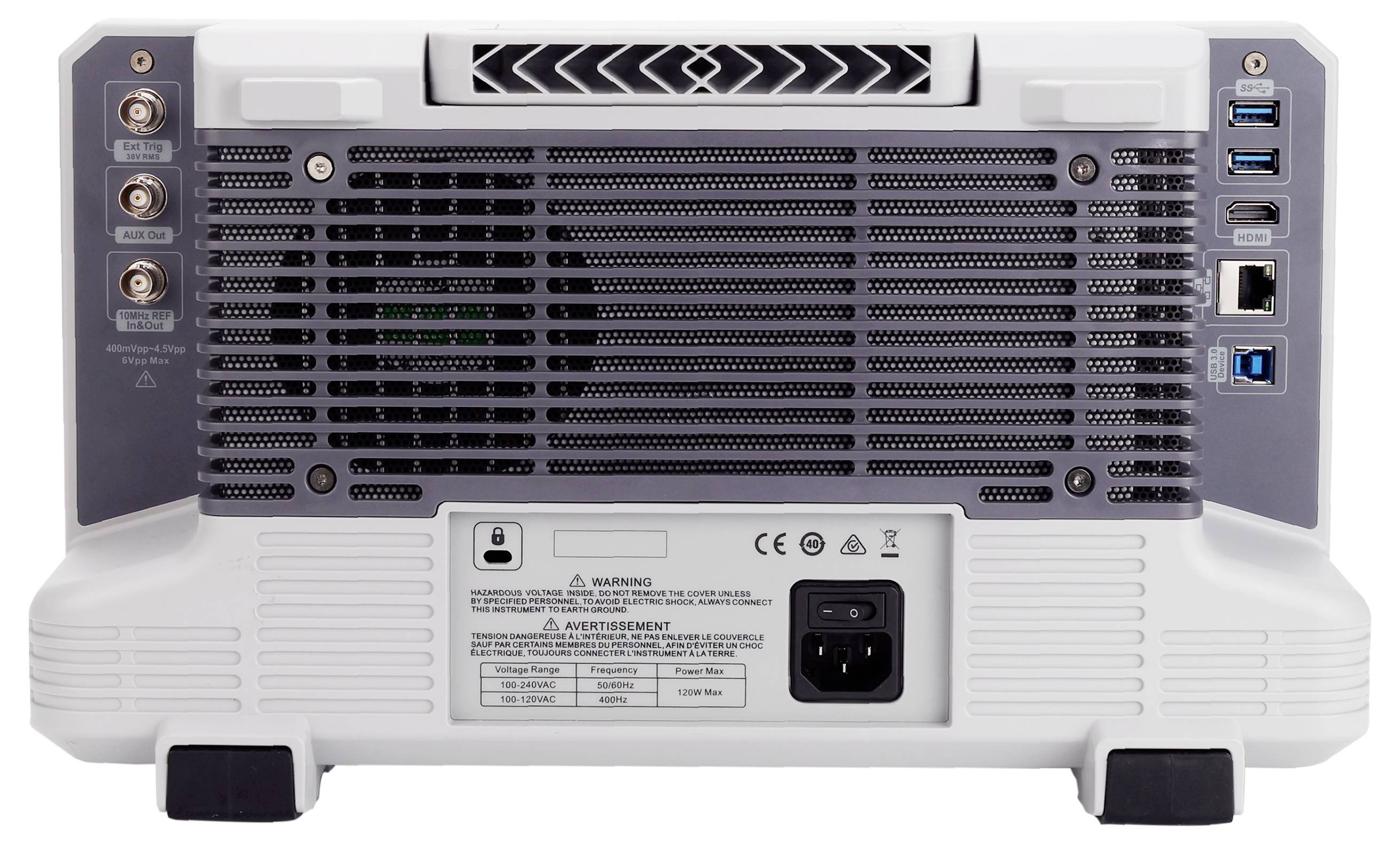

Uni-T MSO2304X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum-analysator, Mixed-signal (MSO), Logic-analysator,
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 350 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
350 MHz
- Samplingrate/kanal
5 GSa/s
- Skærmstørrelse
10.1 tommer
- Oscilloskop-specifikationer
Spectrum-analysator
Mixed-signal (MSO)
Logic-analysator
Funktionsgenerator
Multimeter-funktioner
Digital hukommelse (DSO)
- Antal analoge indgange max.
4
Fabriksstandard
- Antal digitale indgange max.
16
- Interfaces
CAN
SPI™
I²C
UART
- Hukommelsesdybde/kanal
500 Mpts
- Type
MSO2304X
Dokumenter og downloads
Datablad
Datablad 3399982 Uni-T MSO2304X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum-analysator, Mixed-signal (MSO), Logic-analysator,
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3399982 Uni-T MSO2304X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum-analysator, Mixed-signal (MSO), Logic-analysator,
Instruktioner for brug og sikkerhed 3399982 Uni-T MSO2304X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum-analysator, Mixed-signal (MSO), Logic-analysator,
Instruktioner for brug og sikkerhed 3399982 Uni-T MSO2304X Digitalt-oscilloskop 350 MHz 5 GSa/s 500 Mpts Spectrum-analysator, Mixed-signal (MSO), Logic-analysator,
Beskrivelse
UNI-T MSO2304X er et kompakt Mixed-signal-oscilloskop med op til 300 MHz båndbredde, 5 GSa/s afsøgningshastighed og 100 Mpts hukommelsesdybde, effektivitet og omkostningseffektivitet forenet. Takket være Ultra fosfor 3.0 opnås en bølgeformerhastighed på 2.000.000 wfms/s, hvilket was muliggør en præcis registrering af sjældne uregelmæssigheder. Det understøtter 9 trigger-tilstande og 9 serielle bus-dekodninger samt effektive analysefunktioner som spektrumanalyse, effektanalyse, histogrammer, optagelse af bølgeformer og god/dårlig-tests.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version

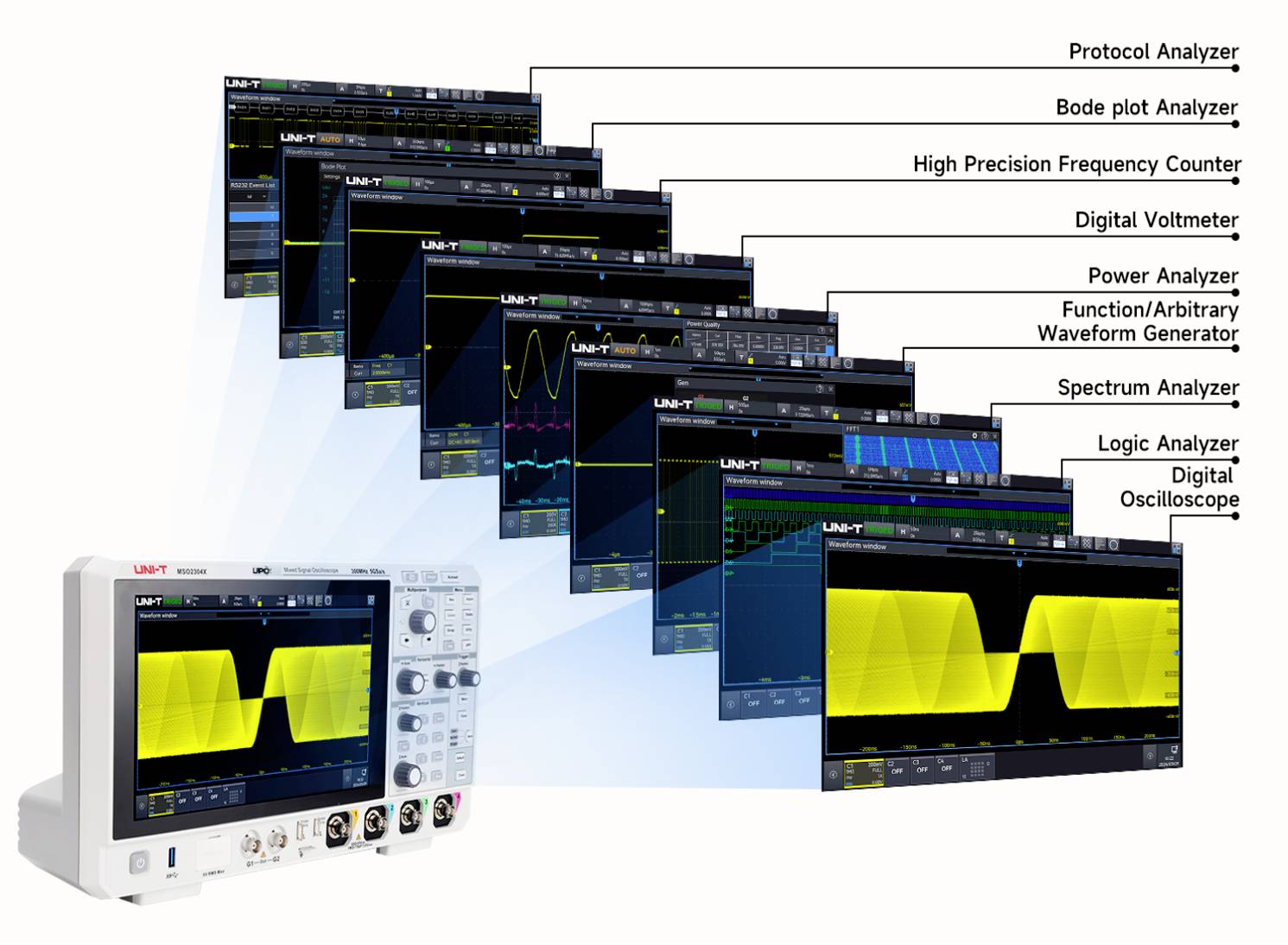

- - 9-i-1 integreret oscilloskop: Oscilloskop, logikanalysator, funktions-/arbitrærsignalgenerator,DH23 spektrumanalysator, protokolanalysator, effektanalysator, Bode-diagram-analysator,DG15 højpræcisionsfrekvensmåler, digitalvoltmeter
- - Ultra fosfor 3.0: 8-kanals parallel grafik-Mapping, op til 20 Gbps forarbejdning, 2.000.000 wfms/s registreringsrate, op til 1 μs Dead Time
- - 54 typer af målinger: Automatisk spændings-, frekvens- og fasemålinger, udvidede statistikfunktioner, trenddiagrammer
- Protokoldekodning & trigering: Understøttelse af 9 protokoller (UART, I2C, SPI, CAN, I2S), realtids-afkodning af 200M data, samtidig fire-Bus-analyse
- - Spektrumanalysator: 4M-punkt-FFT, vandfaldsdiagrammer, automatiske markermålinger, samtidig beregning med 4-kanals FFT
- Effektanalyse 6+: PSRR-analyse, registrering af harmoniske strømme, indkoblingsstrømanalyse, 12 yderligere præstationstest til systemstabilitet og energieffektivitet
Inkluderet i leveringen
- - MSO2304X (300 MHz, 5 GSa/s, 4 kanaler) x 1
- - Netkabel x 1
- USB-kabel x 1
- - Passive prøvesonder (300 MHz) x4
- - BNC-BNC-gennemgangsledning × 1
- - BNC-krokodillenæb-kabel (rød og sort) × 1
- Passive prøvesonder × 4
- - Kalibreringscertifikat x 1
- Flersprogede sikkerhedsanvisninger x 1
- Kort vejledning x 1
Tip
Yderligere modeller
- MSO2204X: 200 MHz båndbredde, 4 analoge kanaler, 5 GSa/s afsøgningshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s bølgeformerindfatning, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
- MSO2104X: 100 MHz båndbredde, 4 analoge kanaler, 5 GSa/s optagelseshastighed, 100 Mpts hukommelse, 2.000.000 wfms/s akselformeregistrering, 16 digitale kanaler, med valgfri 50 MHz Dual-kanal-generator.
Software-indstillinger
- MSO2000X-AWG: Dual 50 MHz arbitrary Waveform Generator ekstraudstyr (herunder Bode Plot)
- MSO2000X-PWR: Power Analysis indstilling
- MSO2000X-BND: All serial bus trigger og Deje options (herunder including MSO2000X-AUTO: bundle and MSO2000X-AUDIO)
- MSO2000X-AUDIO: Audio Serial Bus trigger og analyse indstilling
- MSO2000X-AUTO: Automotive Serial Bus Trigger og Decode Option (herunder CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus Trigger og Analysis Option (CAN)
- MSO2000X-CANFD: Automotive Serial Bus Trigger og Analysis Option (CAN-FD)
- MSO2000X-LIN: Automotive Serial Bus Trigger og Analysis Option (LIN)
- MSO2000X-Flex: Automotive Serial Bus trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive sensor bus trigger og analyse indstilling (SENT)
