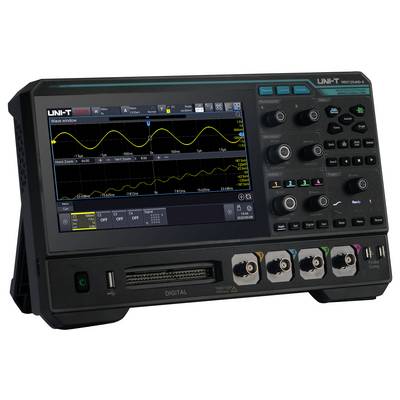

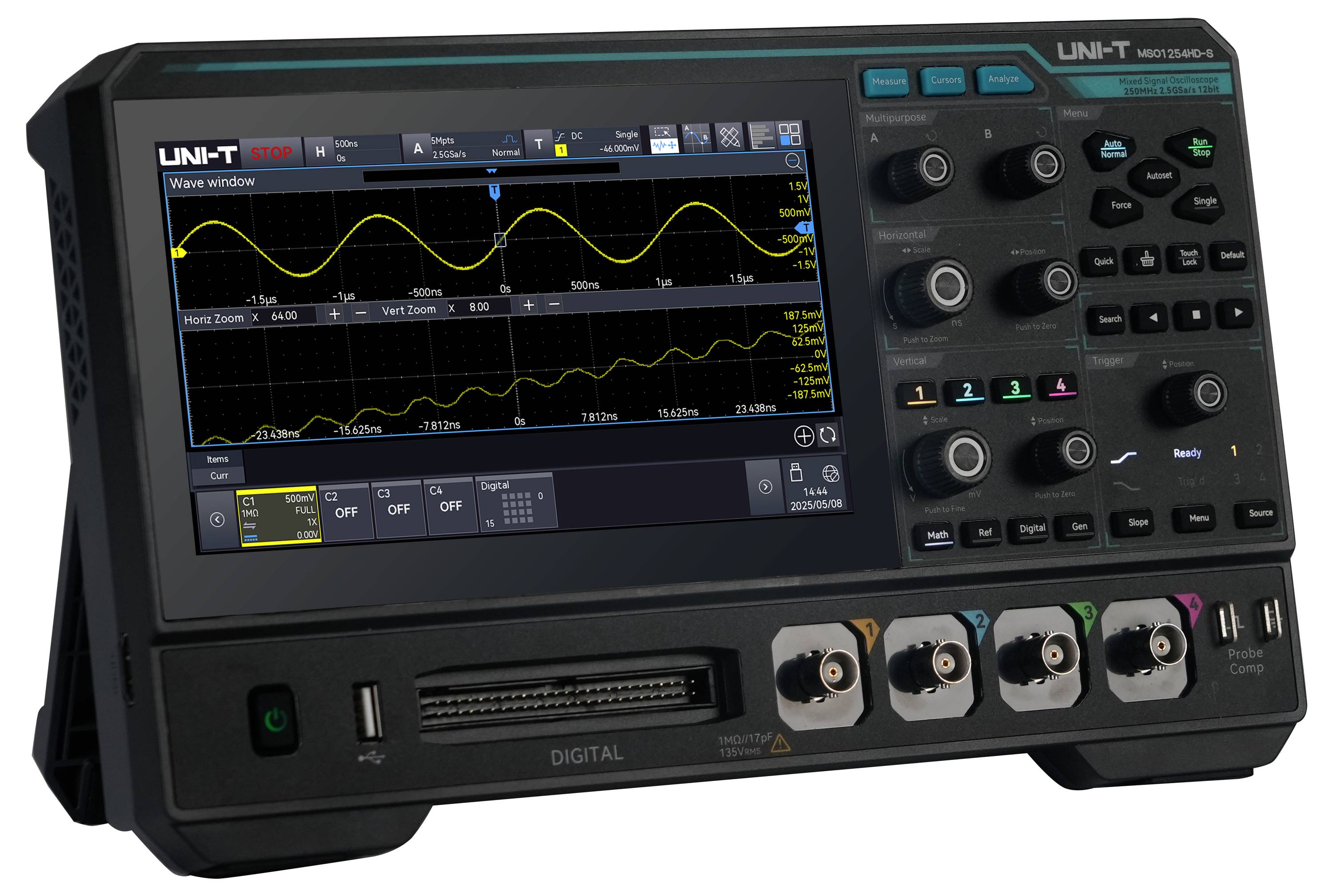

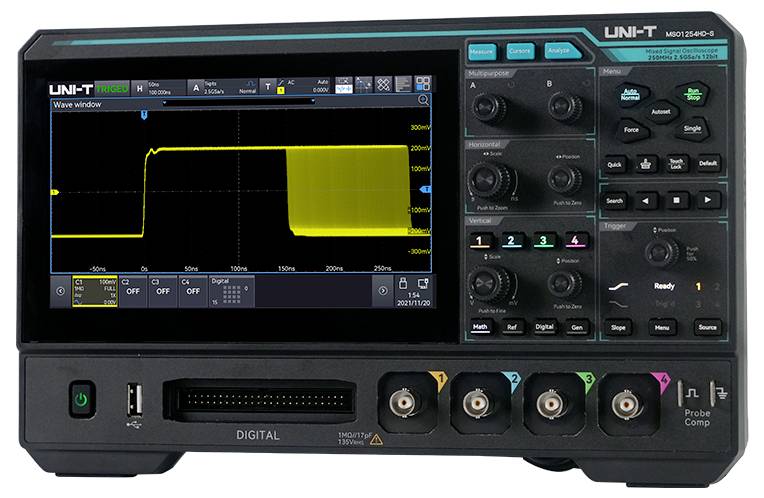

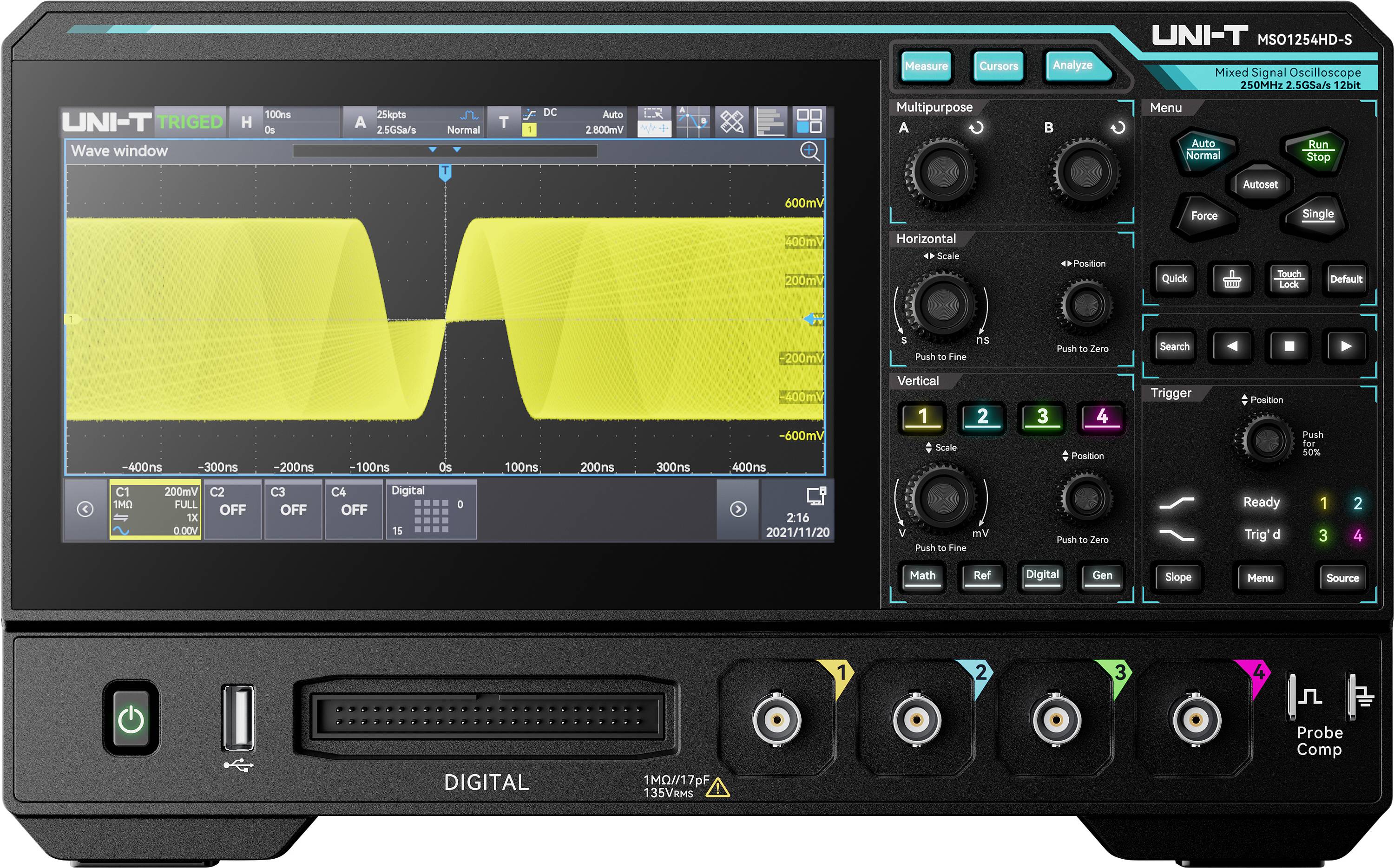

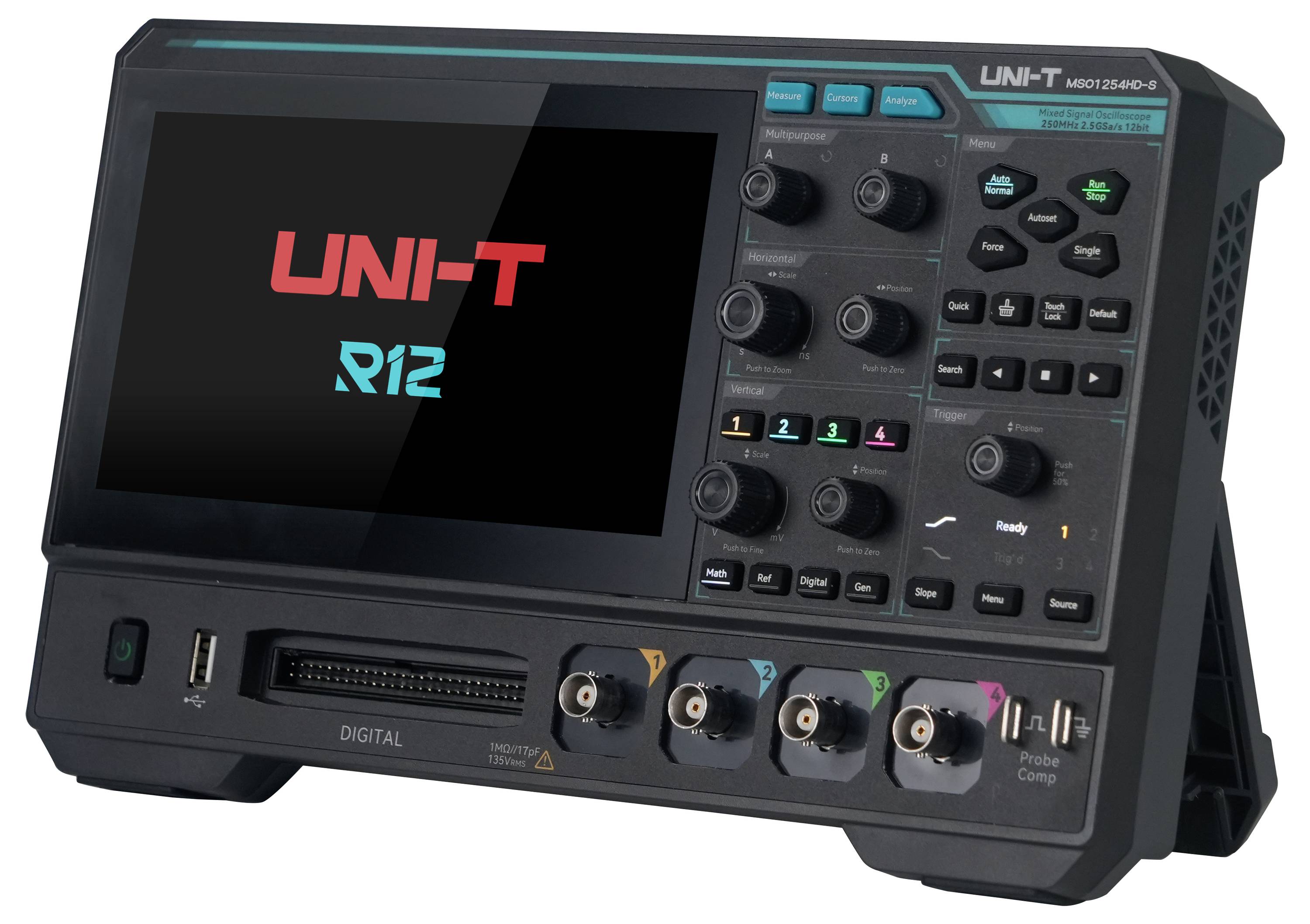

Uni-T MSO1254HD-S Digitalt-oscilloskop, Analogt-oscilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO), Funkti
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 250 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- Integreret 25 MHz funktionsgenerator (sinus, rektangel, rampe, puls, støj, DC, arbitrær)
- 9-i-1 integreret apparat (oscilloskop, logikanalysator, funktionsgenerator, spektrumanalysator, digitalvoltmeter, frekvenstæller, protokolanalysator, Bode-Plot-analysator, effektanalysator)
- Produkttype
Digitalt-oscilloskop
- Båndbredde
250 MHz
- Samplingrate/kanal
2.5 GSa/s
- Opløsning
12 Bit
- Skærmstørrelse
7 tommer
- Oscilloskop-specifikationer
Mixed-signal (MSO)
Funktionsgenerator
Spectrum-analysator
- Tidsbasis
2 ns/div til 1 ks/div
- Antal analoge indgange max.
4
Fabriksstandard
- Målekategori
CAT II
- Vertikal afbøjning
500 µV/div til 10 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
400 V
- Spændingsforsyning
12 V
- Dim.
(L x B x H) 49 x 282 x 175 mm
- Vægt
1.56 kg
- Antal digitale indgange max.
16
- Display
1024 x 600 Pixel
- kalibrering tjenester
Understøtter automatisk selvkalibrering (analog og digital)
- Bredde
282 mm
- H
175 mm
- L
49 mm
- Interfaces
USB-host
LAN
USB-Device
HDMI
BNC
- Hukommelsesdybde/kanal
100 Mpts
- Type
MSO1254HD-S
Dokumenter og downloads
Datablad
Datablad 3757367 Uni-T MSO1254HD-S Digitalt-oscilloskop, Analogt-oscilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO), Funkti
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757367 Uni-T MSO1254HD-S Digitalt-oscilloskop, Analogt-oscilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO), Funkti
Instruktioner for brug og sikkerhed 3757367 Uni-T MSO1254HD-S Digitalt-oscilloskop, Analogt-oscilloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit Mixed-signal (MSO), Funkti
Beskrivelse
Oscilloskopet i høj opløsning MSO1254HD-S tilbyder en maksimal båndbredde på 250 MHz og en maksimal afsøgningshastighed på 2,5 GSa/s. Den er udstyret med 4 analoge kanaler, 16 digitale kanaler og 1 signaludgangskanal med integreret 25 MHz funktions-/arbitrær bølgeformgenerator. Den har en hukommelseskapacitet på op til 100 Mpts. MSO1254HD-S anvender den eksklusive Ultra fosfor 3.0-teknologi. Maximum waveform capture rate of op til 200,000 wfms/s (1,000,000 wfms/s til sekventiel tilstand) med 256 gråtoner. Derudover er den udstyret med et innovativt digitalt triggersystem med høj triggerfølsomhed og lavt jitter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version

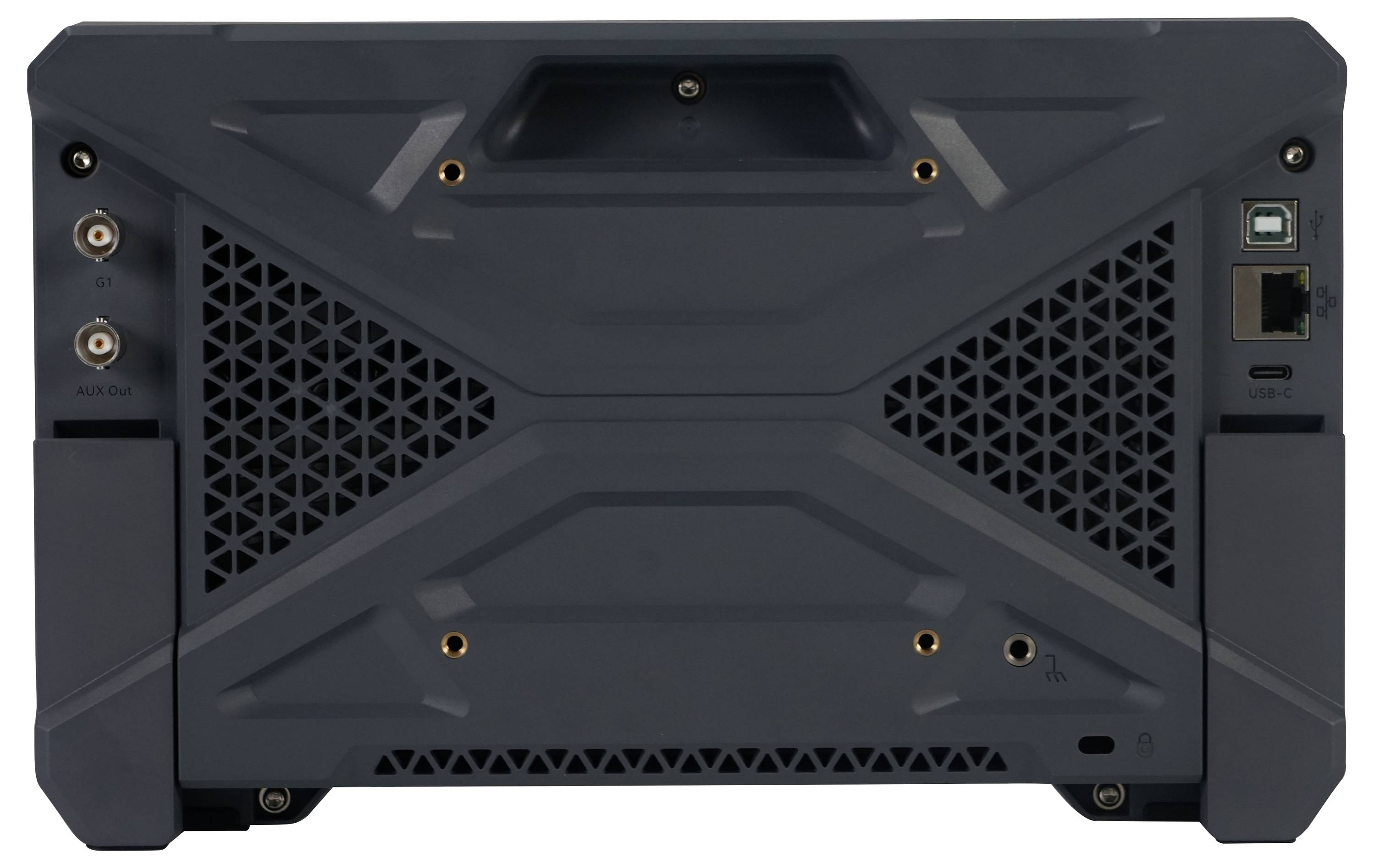

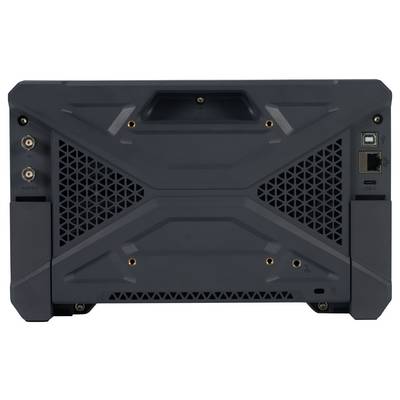

- Moderne og kompakt design: Slankt, dobbeltsidet kabinetdesign med dimensioner på 28,2 × 17,5 × 4,9 cm.
- Type-C-strømforsyning: Kan anvendes via USB type-C, også med ekstern powerbank til mobil anvendelse.
- 16-bit høj opløsning (ERES): 12-bit-ADC med ekstra ERES-udvidelse for højere målenøjagtighed og reduceret støjniveau.
- Alsidig 9-i-1-funktionalitet: Integreret oscilloskop, logikanalysator, funktions- /arbitrærsignalgenerator, spektrumanalysator, protokolanalysator, effektanalyse, bode-plot-analyse, frekvenstæller og digitalt voltmeter.
- Ultra fosfor 3.0: Understøtter høje forarbejdningshastigheder på op til 20 Gbps og bølgeformerhastigheder på op til 200.000 wfms/s og 1.000.000 wfms/s i sequenztilstand.
- 56 automatiske målefunktioner: Parametermålinger med statistik- og tendensvisning for omfattende signalanalyse.
- Protokoltrigger og -afkodning: Understøtter UART, I2O2, SPI, CAN, CAN-FD, LIN og audio.
- Udvidet FFT-spektrumanalyse: FFT med op til 1 Mpts, vandfaldsvisning og markerfunktioner til spektrumanalyse.
- Effektanalyse: Understøtter indgangs-, koblings- og udgangsanalyse såsom ydeevnekvalitet, harmonisk, indkoblingsstrøm, skiftetab, effektivitet og ripple.
Inkluderet i leveringen
- MSO1254HD-S x 1
- Netkabel x 1
- USB 2.0-kabel x 1
- Passive prøvesonder (300 MHz) x4
Tip
Yderligere modeller
MSO1154HD-S: 150 MHz båndbredde, 4 analoge kanaler, 16 digitale kanaler og 1 signaludgangskanal med integreret 25 MHz funktions-/arbitrær wavformgenerator
