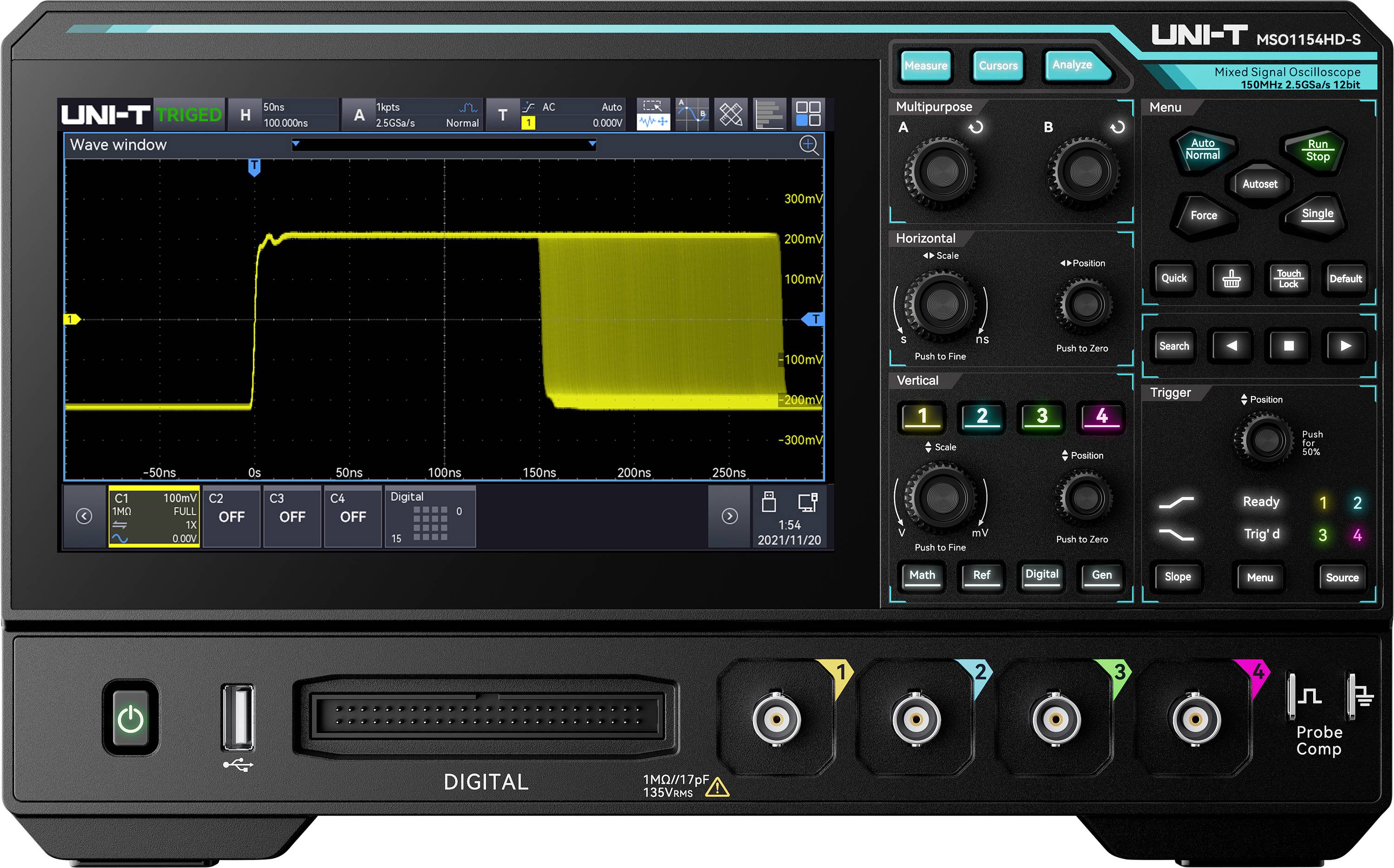

Uni-T MSO1154HD-S Digitalt-oscilloskop, Analogt-oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Funktion
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 150 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- 9-i-1 integration: Oscilloskop, logikanalysator, funktionsgenerator (gen), spektrumanalysator, digitalvoltmeter (DVM), frekvenstæller, protokolanalysator, Bode-Plot-analysator, effektanalysator
- Produkttype
Digitalt-oscilloskop
- Båndbredde
150 MHz
- Samplingrate/kanal
2 GSa/s
- Opløsning
12 Bit
- Skærmstørrelse
10,1 tommer
- Oscilloskop-specifikationer
Mixed-signal (MSO)
Funktionsgenerator
Spectrum-analysator
- Tidsbasis
1 ns/div til 1000 s/div
- Antal analoge indgange max.
4
Fabriksstandard
- Målekategori
CAT I
CAT II
- Vertikal afbøjning
1 mV/div til 20 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
1 mV/div til 20 V/div
- Spændingsforsyning
100 - 240 V/AC
- Dim.
(L x B x H) 123 x 365 x 191 mm
- Vægt
4.1 kg
- Antal digitale indgange max.
16
- Display
1024 x 600 Pixel
- kalibrering tjenester
Understøtter automatisk selvkalibrering (analog og digital)
- Bredde
365 mm
- H
191 mm
- L
123 mm

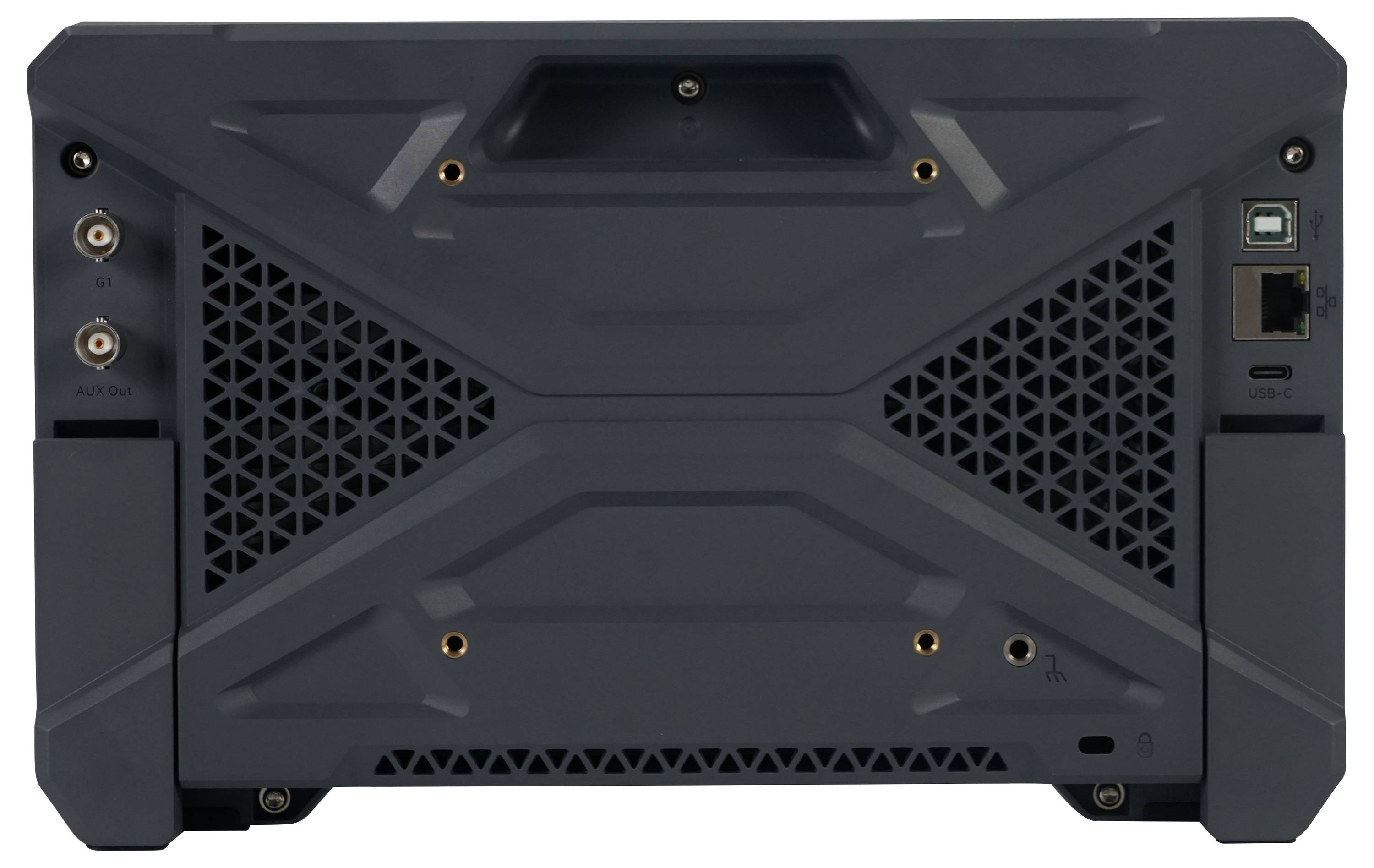

- Interfaces
USB-host
USB-Device
LAN
HDMI
BNC
- Hukommelsesdybde/kanal
200 Mpts
- Type
MSO1154HD-S
Dokumenter og downloads
Datablad
Datablad 3757368 Uni-T MSO1154HD-S Digitalt-oscilloskop, Analogt-oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Funktion
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757368 Uni-T MSO1154HD-S Digitalt-oscilloskop, Analogt-oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Funktion
Instruktioner for brug og sikkerhed 3757368 Uni-T MSO1154HD-S Digitalt-oscilloskop, Analogt-oscilloskop 150 MHz 2 GSa/s 200 Mpts 12 Bit Mixed-signal (MSO), Funktion

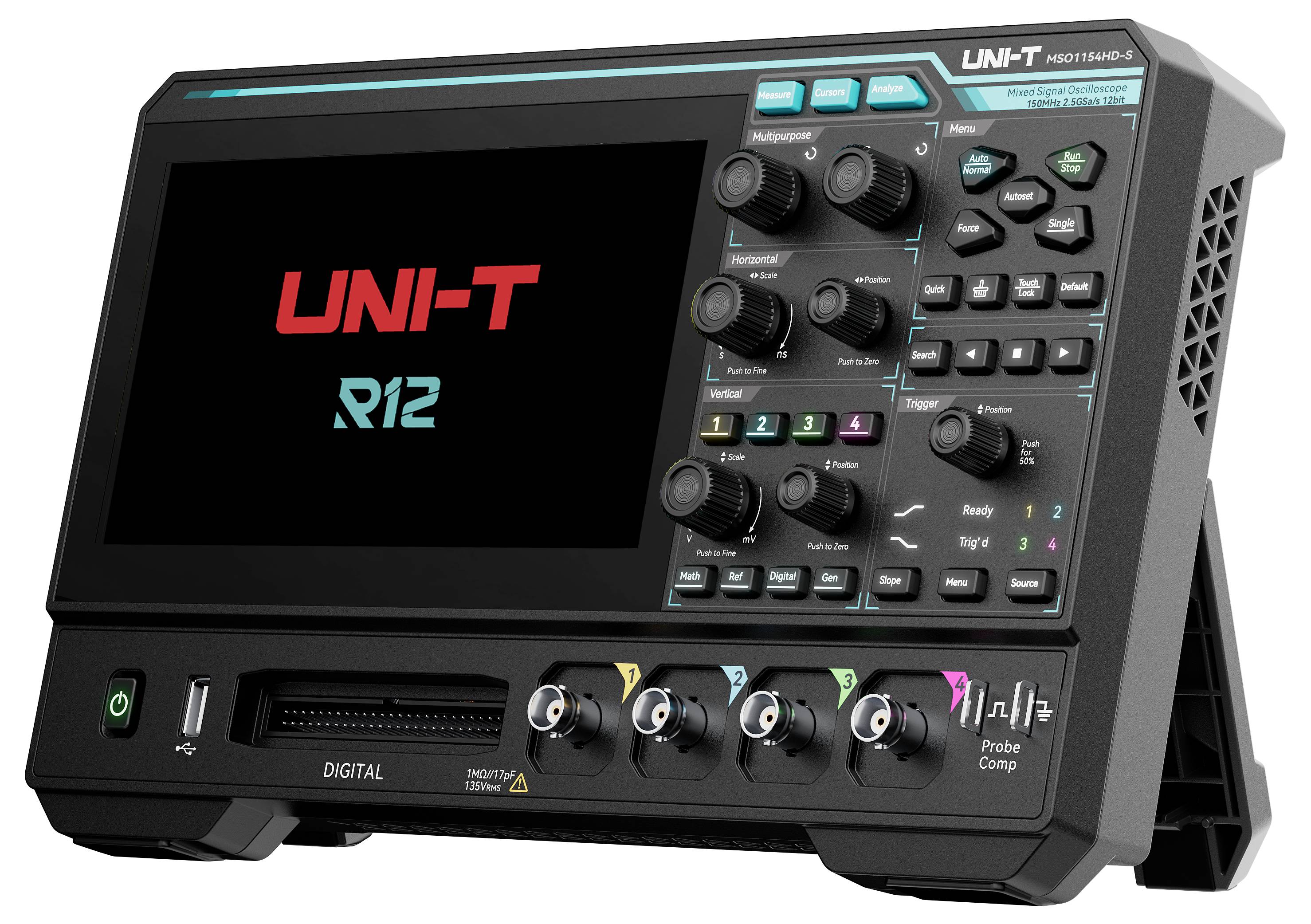

Beskrivelse
Oscilloskopet i høj opløsning MSO1154HD-S tilbyder en maksimal båndbredde på 150 MHz og en maksimal afsøgningshastighed på 2,5 GSa/s. Den er udstyret med 4 analoge kanaler, 16 digitale kanaler og 1 signaludgangskanal med integreret 25 MHz funktions-/arbitrær bølgeformgenerator. Den har en hukommelseskapacitet på op til 100 Mpts. MSO1154HD-S anvender den eksklusive Ultra fosfor 3.0-teknologi. Maximum waveform capture rate of op til 200,000 wfms/s (1,000,000 wfms/s til sekventiel tilstand) med 256 gråtoner. Derudover er den udstyret med et innovativt digitalt triggersystem med høj triggerfølsomhed og lavt jitter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Moderne og kompakt design: Slankt, dobbeltsidet kabinetdesign med dimensioner på 28,2 × 17,5 × 4,9 cm.
- Type-C-strømforsyning: Kan anvendes via USB type-C, også med ekstern powerbank til mobil anvendelse.
- 16-bit høj opløsning (ERES): 12-bit-ADC med ekstra ERES-udvidelse for højere målenøjagtighed og reduceret støjniveau.
- Alsidig 9-i-1-funktionalitet: Integreret oscilloskop, logikanalysator, funktions- /arbitrærsignalgenerator, spektrumanalysator, protokolanalysator, effektanalyse, bode-plot-analyse, frekvenstæller og digitalt voltmeter.
- Ultra fosfor 3.0: Understøtter høje forarbejdningshastigheder på op til 20 Gbps og bølgeformerhastigheder på op til 200.000 wfms/s og 1.000.000 wfms/s i sequenztilstand.
- 56 automatiske målefunktioner: Parametermålinger med statistik- og tendensvisning for omfattende signalanalyse.
- Protokoltrigger og -afkodning: Understøtter UART, I2O2, SPI, CAN, CAN-FD, LIN og audio.
- Udvidet FFT-spektrumanalyse: FFT med op til 1 Mpts, vandfaldsvisning og markerfunktioner til spektrumanalyse.
- Effektanalyse: Understøtter indgangs-, koblings- og udgangsanalyse såsom ydeevnekvalitet, harmonisk, indkoblingsstrøm, skiftetab, effektivitet og ripple.
Inkluderet i leveringen
- MSO1154HD-S x 1
- Netkabel x 1
- USB 2.0-kabel x 1
- Passive prøvesonder (200 MHz) x4
Tip
Yderligere modeller
-MSO1254HD-S: 250 MHz båndbredde, 4 analoge kanaler, 16 digitale kanaler og 1 signaludgangskanal med integreret 25 MHz funktions-/arbitrær-Waveformgenerator
