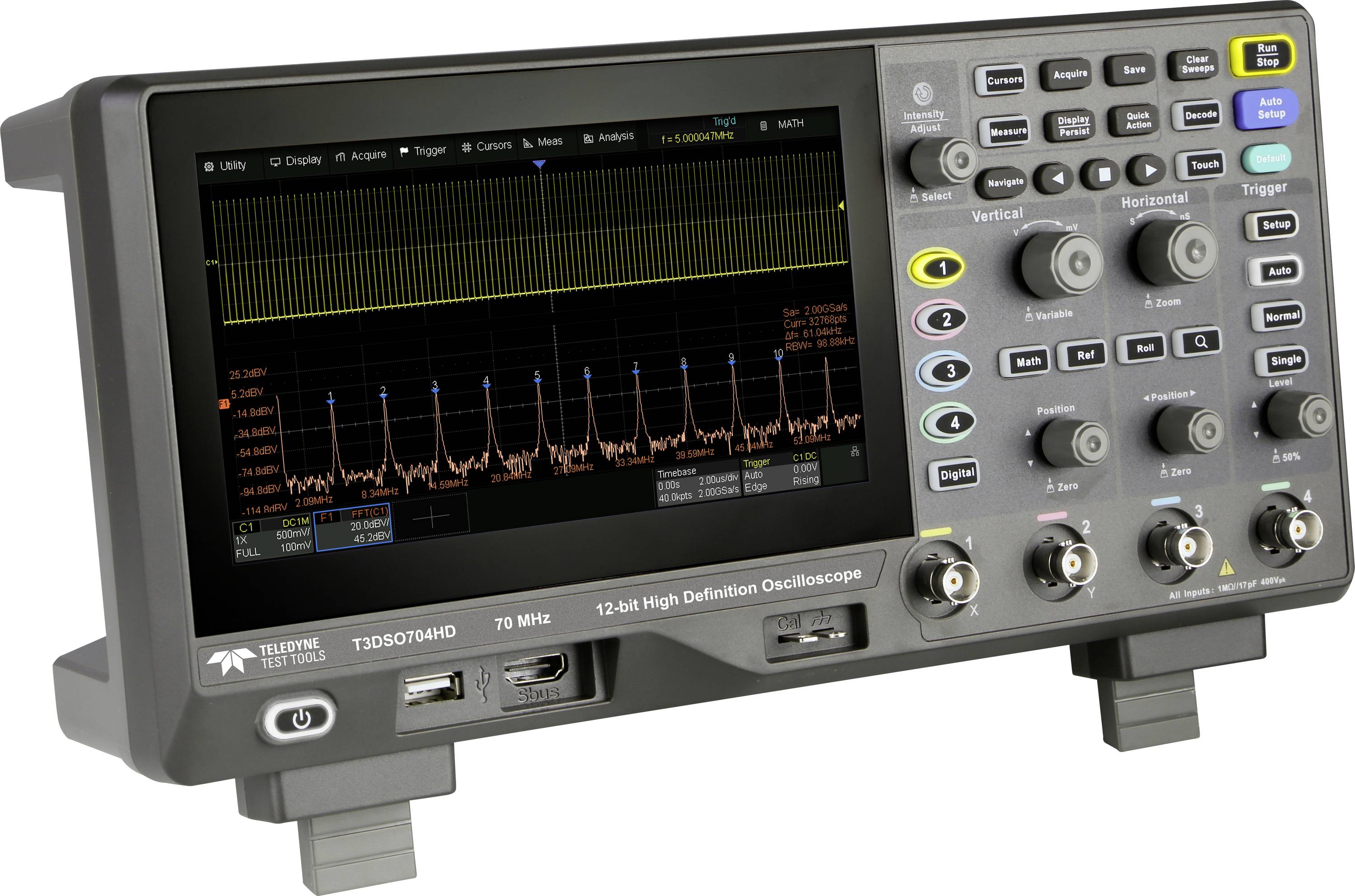

Teledyne LeCroy T3DSO704HD Digitalt-oscilloskop 70 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt oscilloskop
- 70 MHz
- Antal analoge indgange max. 4
Tekniske specifikationer
- High-definition
- Akselform-registreringsrate op til 120,000 wfm/s (normaltilstand) og 500,000 wfm/s (sekvenstilstand)
- 256-trins intensitetsgraduering
- Visning af farve-temperatur
- Digitalt triggersystem
- Produkttype
Digitalt-oscilloskop
- Båndbredde
70 MHz
- Samplingrate/kanal
2 GSa/s
- Display
7" TFT LCD med kapacitiv touchscreen
- Opløsning
12 Bit
- Skærmstørrelse
7 tommer
- Oscilloskop-specifikationer
Mixed-signal (MSO)
- Tidsbasis
2 ns/div -1000 s/div
- Antal analoge indgange max.
4
Fabriksstandard
- Vertikal afbøjning
1 MΩ: 0.5 mV/div-10 V/div
- Indgangsimpedans
1 MΩ
- Indgangskobling
DC, AC, GND
- Indgangsspænding
400
- Spændingsforsyning
240 V/50 Hz
- Dim.
(L x B x H) 132.6 x 312 x 151 mm
- Vægt
2.6 kg
- Antal digitale indgange max.
16
- Display
1024 x 600 Pixel
- Bredde
312 mm
- H
151 mm
- L
132.6 mm
- Interfaces
LAN
USB-host
USB-Device
- Hukommelsesdybde/kanal
50 Mpts
- Type
T3DSO704HD
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3521318 Teledyne LeCroy T3DSO704HD Digitalt-oscilloskop 70 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3521318 Teledyne LeCroy T3DSO704HD Digitalt-oscilloskop 70 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Instruktioner for brug og sikkerhed 3521318 Teledyne LeCroy T3DSO704HD Digitalt-oscilloskop 70 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Beskrivelse
A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
Inkluderet i leveringen
- Oscilloscope
- 4 x Passive Probes
- USB Cable
- Power Cord
- Quick Start Guide
- Certificate of Calibration
