Teledyne LeCroy T3DSO2104HD Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

EAN:
Fremstillingsnr.
Artikel nr.:

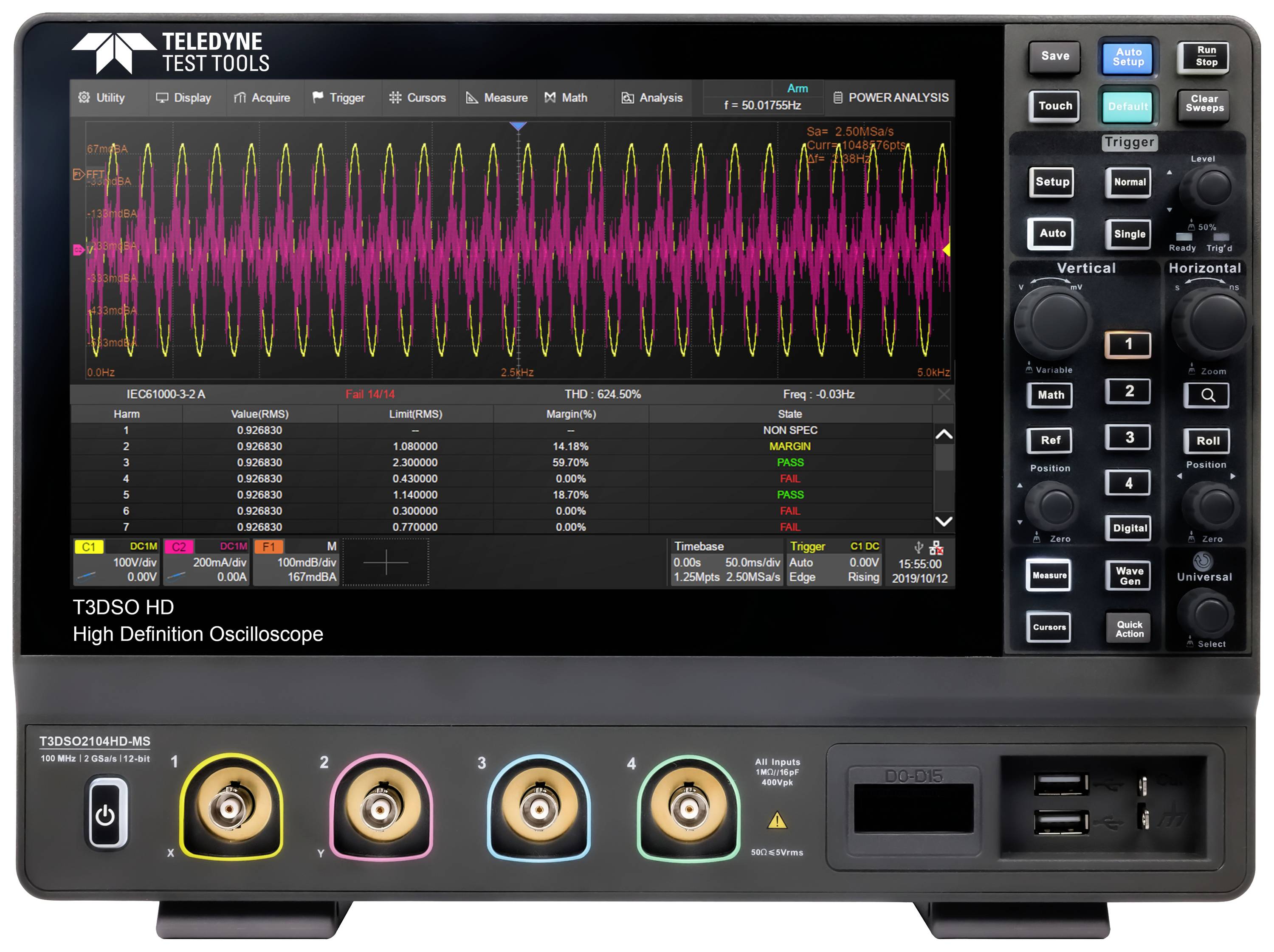

Et oscilloskop viser en bølgeformet kurve på en skærm. Nedenunder ses tekniske måledata som frekvens og amplitude.
Et oscilloskop viser en bølgeformet kurve på en skærm. Nedenunder ses tekniske måledata som frekvens og amplitude.

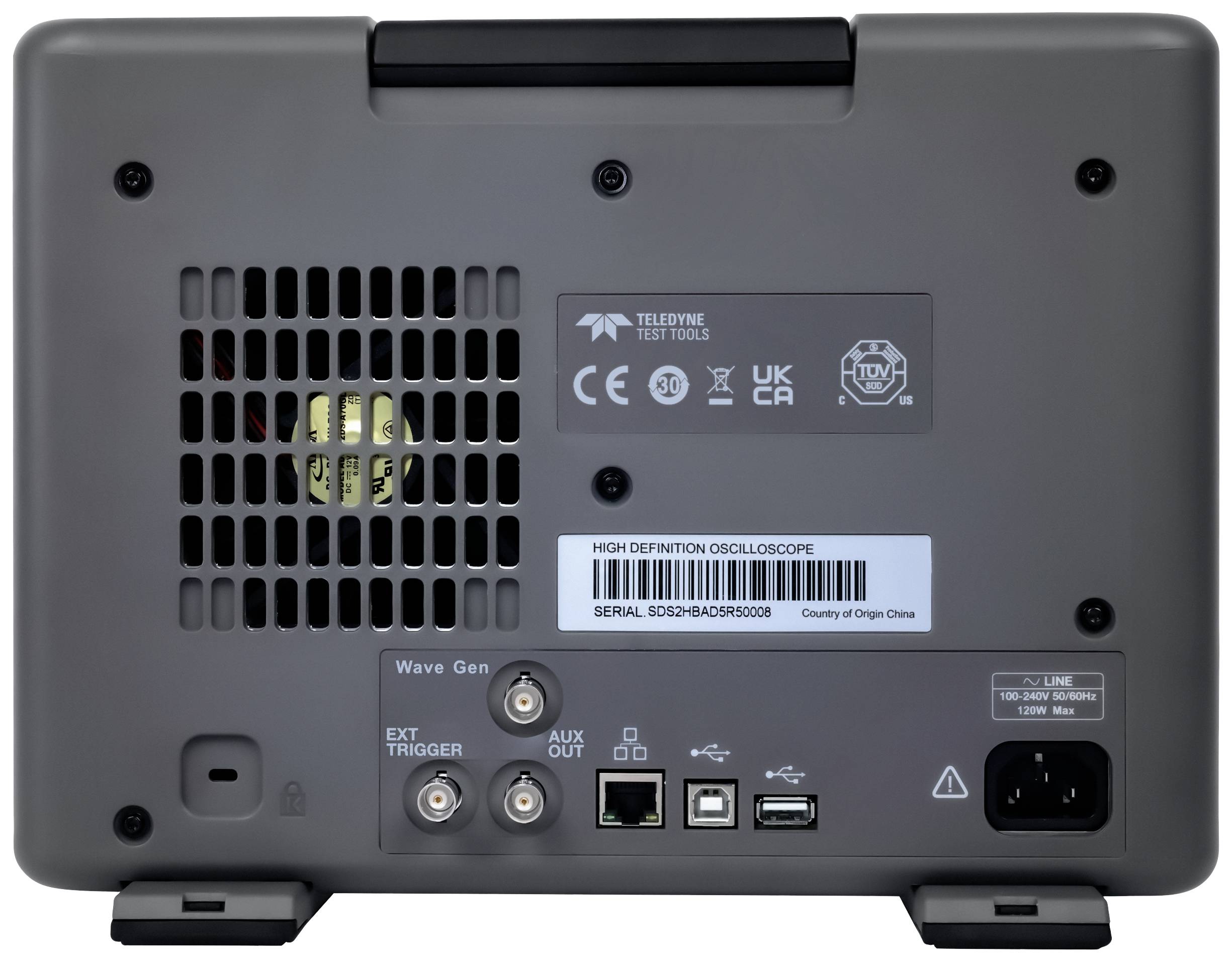

Bagsiden af et oscilloskop med ventilationsgitre, flere stik og et mærkat med enhedsinformationer og certifikater.
1/2
Teledyne LeCroy
Datablad (PDF)
Udgået


Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Inkluderet i leveringen
  • tilbehør

Højdepunkter og detaljer

Digitalt oscilloskop

  • 100 MHz
  • Antal analoge indgange max. 4

Tekniske specifikationer

Produkttype

Digitalt-oscilloskop

Båndbredde

100 MHz

Samplingrate/kanal

1 GSa/s

Display

TFT LCD 1024 x 600 pixel

Opløsning

12 Bit

Skærmstørrelse

25.65 cm

Oscilloskop-specifikationer

Digital hukommelse (DSO)

Tidsbasis

1 ns/DIV - 1000 s/DIV

Antal analoge indgange max.

4

Fabriksstandard (med certifikat) (owncertificate)

Vertikal afbøjning

2 mV/div til 100 V/div

Indgangsimpedans

1 MΩ

Indgangskobling

DC, AC, GND

Indgangsspænding

230 V

Spændingsforsyning

100-240 VAC 50/60/400 Hz

Dim.

(L x B x H) 317.20 x 149 x 236 mm

Vægt

4.1 kg

Display

TFT LCD 1024 x 600 Pixel

Bredde

149 mm

H

236 mm

L

317.20 mm

Interfaces

USB-Device

USB-host

LAN

Hukommelsesdybde/kanal

12 Mpts

Type

T3DSO2104HD

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Kalibreret
Båndbredde
Oscilloskop-specifikationer

Teledyne LeCroy T3DSO2104HD Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Teledyne LeCroy T3DSO2104HD Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

3028000

Udgået
Conrad Electronic
denne artikel
Fabriksstandard (med certifikat) (owncertificate)
100 MHz
Digital hukommelse (DSO)
Minimum ordrevolumen:: 1
Intervaller: 1
Teledyne LeCroy T3DSO2104HD-MS Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Teledyne LeCroy T3DSO2104HD-MS Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk

3028003

Udgået
Conrad Electronic
Fabriksstandard (med certifikat) (owncertificate)
100 MHz
Mixed-signal (MSO)
Minimum ordrevolumen:: 1
Intervaller: 1
Teledyne LeCroy T3DSO2204HD Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Teledyne LeCroy T3DSO2204HD Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

3028001

Udgået
Conrad Electronic
Fabriksstandard
200 MHz
Digital hukommelse (DSO)
Minimum ordrevolumen:: 1
Intervaller: 1
Teledyne LeCroy T3DSO2204HD-MS Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Teledyne LeCroy T3DSO2204HD-MS Digitalt-oscilloskop 200 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk

3028004

Udgået
Conrad Electronic
Fabriksstandard (med certifikat) (owncertificate)
200 MHz
Mixed-signal (MSO)
Minimum ordrevolumen:: 1
Intervaller: 1
Teledyne LeCroy T3DSO2354HD Digitalt-oscilloskop 350 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Teledyne LeCroy T3DSO2354HD Digitalt-oscilloskop 350 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

3028002

Udgået
Conrad Electronic
Fabriksstandard
350 MHz
Digital hukommelse (DSO)
Minimum ordrevolumen:: 1
Intervaller: 1
Teledyne LeCroy T3DSO2354HD-MS Digitalt-oscilloskop 350 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk
Teledyne LeCroy T3DSO2354HD-MS Digitalt-oscilloskop 350 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Mixed-signal (MSO) 1 stk

3028005

Udgået
Conrad Electronic
Fabriksstandard (med certifikat) (owncertificate)
350 MHz
Mixed-signal (MSO)
Minimum ordrevolumen:: 1
Intervaller: 1

Dokumenter og downloads

Datablad

Datablad 3028000 Teledyne LeCroy T3DSO2104HD Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3028000 Teledyne LeCroy T3DSO2104HD Digitalt-oscilloskop 100 MHz 4-kanals 1 GSa/s 12 Mpts 12 Bit Digital hukommelse (DSO) 1 stk

Beskrivelse

Et moderne, billigt 12-bit oscilloskop, der fås i båndbredder på 100 MHz, 200 MHz og 350 MHz med hver 4 kanaler. Hvert oscilloskop leveres som standard med hele trigger-/dekoder- og analysesoftware. Oscilloskoperne i serien Teledyne LeCroy er alle 12-bit High Definition-oscilloskoper. Oscilloskoperne i serien er konfigureret som DSO og MSO, for at gøre købet lettere. Dermed har kunderne et omfattende analyseværktøj til rådighed til deres design- og kontrolkrav.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Modeller med 100 MHz, 200 MHz og 350 MHz båndbredde, 12-bit ADC, som standard med samtlige trigger-/dekoder- og analysesoftware
  • Maksimal afsøgningshastighed på 1 GSa/s.
  • Akselform-registreringsrater på op til 100.000 wfm/s.
  • Lodret område fra 2 mV/div til 100 V/div
  • Op til 12 Mpts registreringshukommelse
  • Sekvensregistrering-tilstand (op til 80.000 segmenter)
  • Funktion til optagelse af historiske kurveformer (History) med op til 80.000 billeder
  • 38 automatiske måleparametre
  • Understøtter 256-trins intensitetstrin og farvetemperaturvisningsmodi
  • Intelligent trigger: Flanke, stigning, impulsbredde, vindue, løb interval, tidsoverskridelse (dropout), mønster
  • Seriel bus-trigning og -afkodning (standard) til IIC-, SPI-, UART-, CAN- og LIN-protokoller
  • Video-trigger/HDTV

Inkluderet i leveringen

  • Oscilloskop
  • 4x passive prøvesonder
  • USB-kabel
  • Strømkabel
  • Trådløs mus
  • Lynstart-vejledning.
  • Kalibreringscertifikat

Beskrivelse

Et moderne, billigt 12-bit oscilloskop, der fås i båndbredder på 100 MHz, 200 MHz og 350 MHz med hver 4 kanaler. Hvert oscilloskop leveres som standard med hele trigger-/dekoder- og analysesoftware. Oscilloskoperne i serien Teledyne LeCroy er alle 12-bit High Definition-oscilloskoper. Oscilloskoperne i serien er konfigureret som DSO og MSO, for at gøre købet lettere. Dermed har kunderne et omfattende analyseværktøj til rådighed til deres design- og kontrolkrav.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Modeller med 100 MHz, 200 MHz og 350 MHz båndbredde, 12-bit ADC, som standard med samtlige trigger-/dekoder- og analysesoftware
  • Maksimal afsøgningshastighed på 1 GSa/s.
  • Akselform-registreringsrater på op til 100.000 wfm/s.
  • Lodret område fra 2 mV/div til 100 V/div
  • Op til 12 Mpts registreringshukommelse
  • Sekvensregistrering-tilstand (op til 80.000 segmenter)
  • Funktion til optagelse af historiske kurveformer (History) med op til 80.000 billeder
  • 38 automatiske måleparametre
  • Understøtter 256-trins intensitetstrin og farvetemperaturvisningsmodi
  • Intelligent trigger: Flanke, stigning, impulsbredde, vindue, løb interval, tidsoverskridelse (dropout), mønster
  • Seriel bus-trigning og -afkodning (standard) til IIC-, SPI-, UART-, CAN- og LIN-protokoller
  • Video-trigger/HDTV

Inkluderet i leveringen

  • Oscilloskop
  • 4x passive prøvesonder
  • USB-kabel
  • Strømkabel
  • Trådløs mus
  • Lynstart-vejledning.
  • Kalibreringscertifikat
