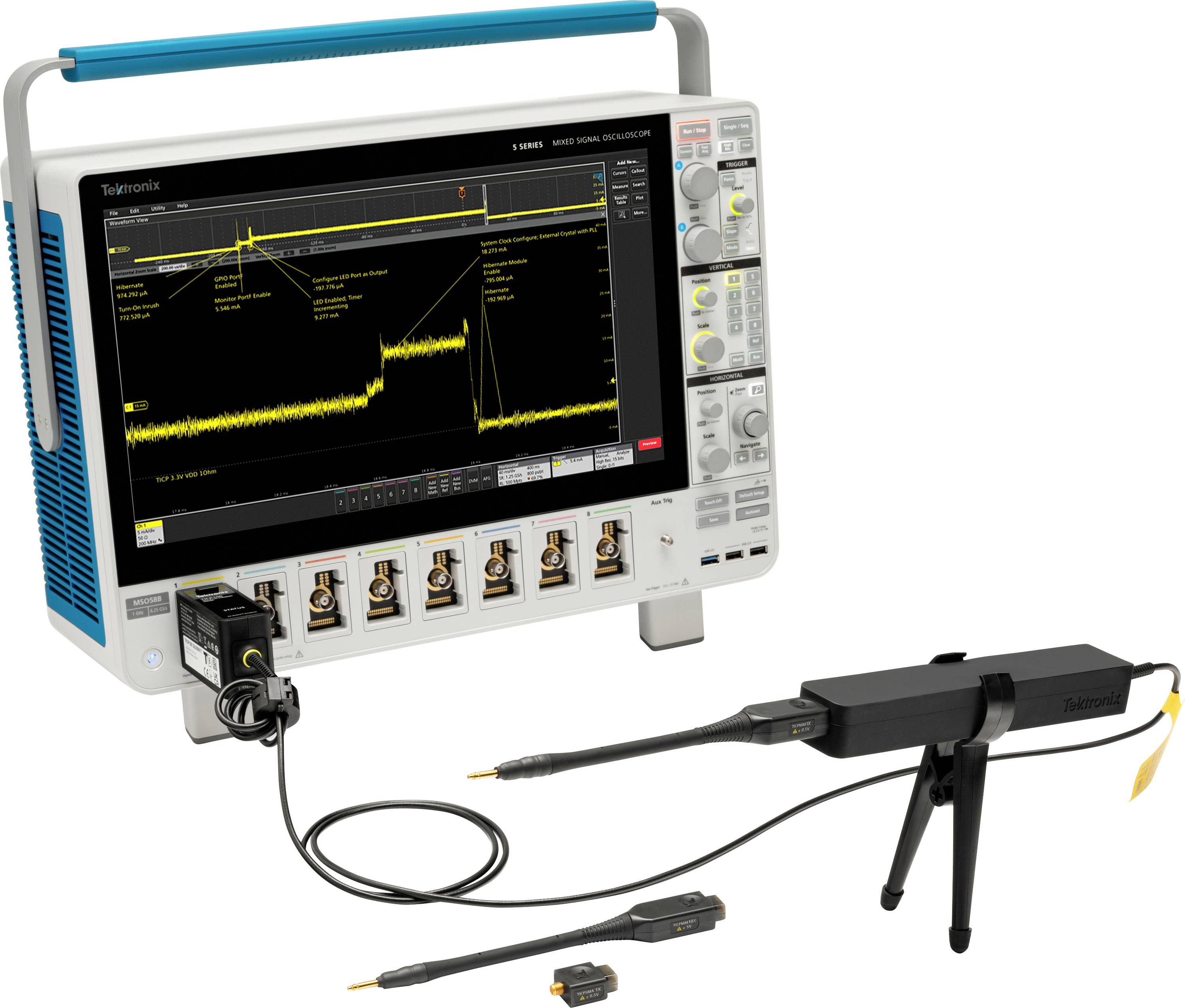

Tektronix TICP100 IsoVu™ Isolierte Stromtastköpfe Testsonde 1 stk

Udfør mere nøjagtige dynamiske strømmålinger på shunt-basis med strømtasthoveder i TICP-serien. Høj båndbredde, fleksible måleområder, fuldstændig galvanisk adskillelse og ekstremt lav støj giver dig mulighed for at gå ud over de traditionelle grænser - ideal til støjfattige målinger ved strømhunts i potentialfrie sektioner af strømkredse.

En milepæl i strømmåling med oscilloskoper
TICP-strømmålehoveder giver i forbindelse med højtydende hunts eller CVR'er mulighed for målinger af jævnstrøm op til flere hundrede MHz. Vælg mellem tre modeller, der passer til din anvendelse og dit budget.

I kraft af den fuldstændige HF-isolering mellem probespidsen og oscilloskopet undgås jordsløjfer, og common mode-støj reduceres betydeligt.

Lav dæmpning, 50 Ω indgangsimpedans og skærmede spidser sikrer et lavt støjniveau.

Tre båndbredder: 250 MHz, 500 MHz, 1 GHz
Op til 90 dB CMRR ved 1 MHz
Støjbidrag < 4,7 NV/kvadratrod Hz (<150 μV ved 1 GHz)

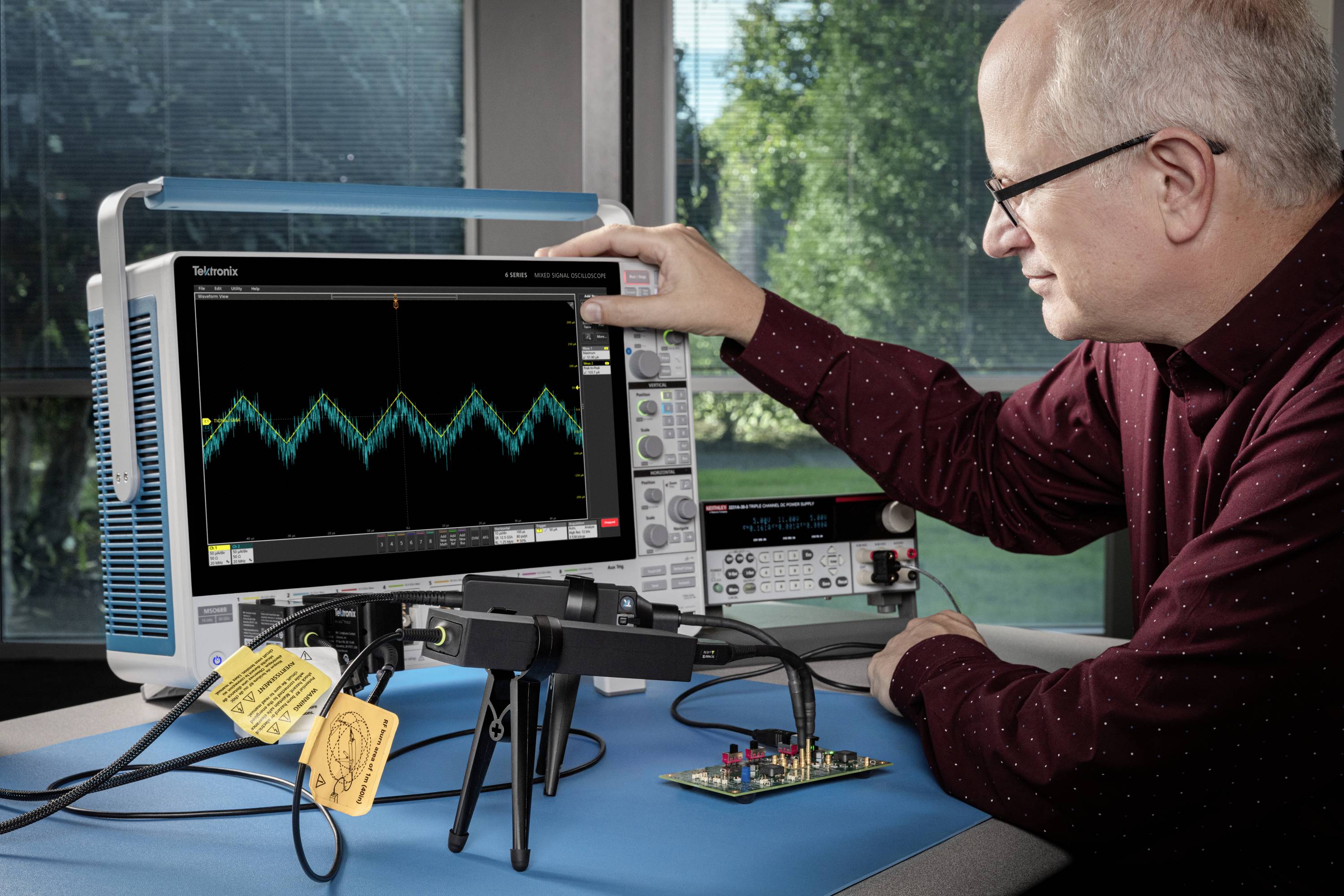

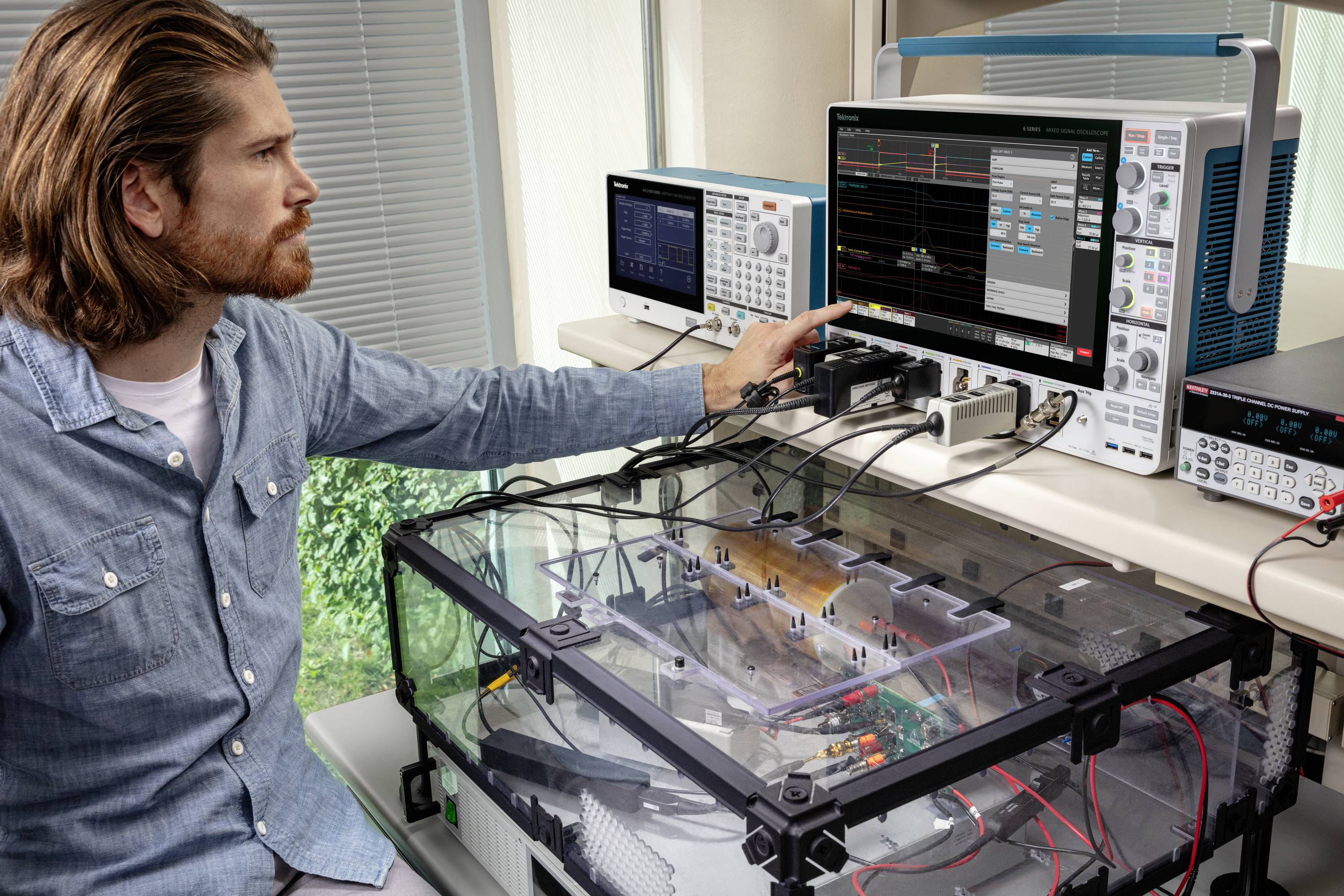

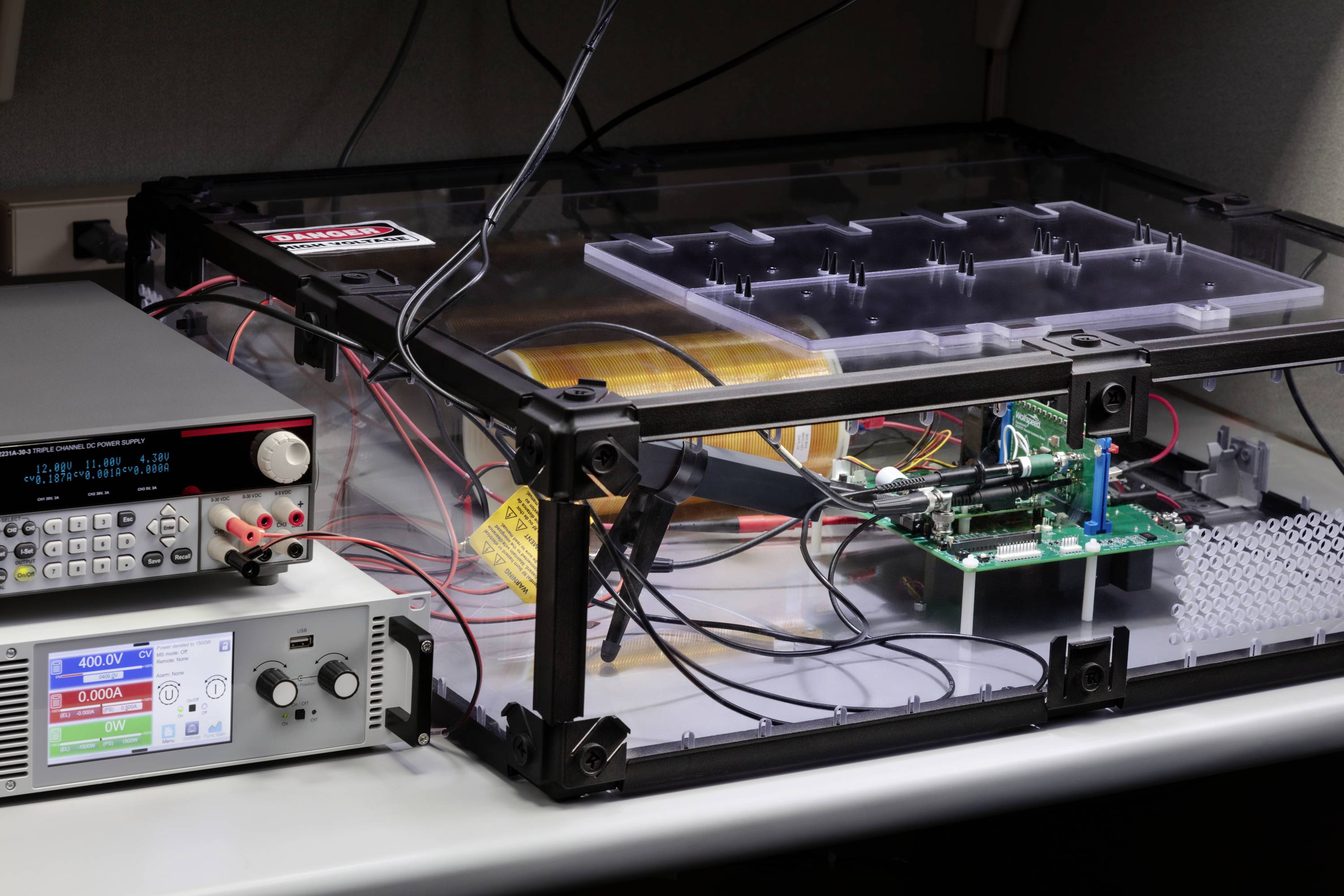

Få nyt indblik i SiC- og GaN-effektomformere
Til måling af strømme, der hurtigt kan ændres i koblingsapparater med bred båndsafstand, kan shunt-prøvesonder levere en større båndbredde end Clamp-on-prøvesonder. IsoVu-isoleringen eliminerer jordsløjfer, muliggør målinger på højspændingskredsløb og har en ekstremt høj jævnstrømsundertrykkelse. Derved egner TICP-prøvesonder sig ideal til strømmålinger på shunts og CVRS til high-side-SiC- og GaN-koblings-FET'er.

Båndbredde 250 MHz, 500 MHz eller 1 GHz
1800 VRMS jævntaktspænding
Op til 90 dB CMRR ved 1 MHz
1000 V CAT Cat II sikkerhedsvurdering

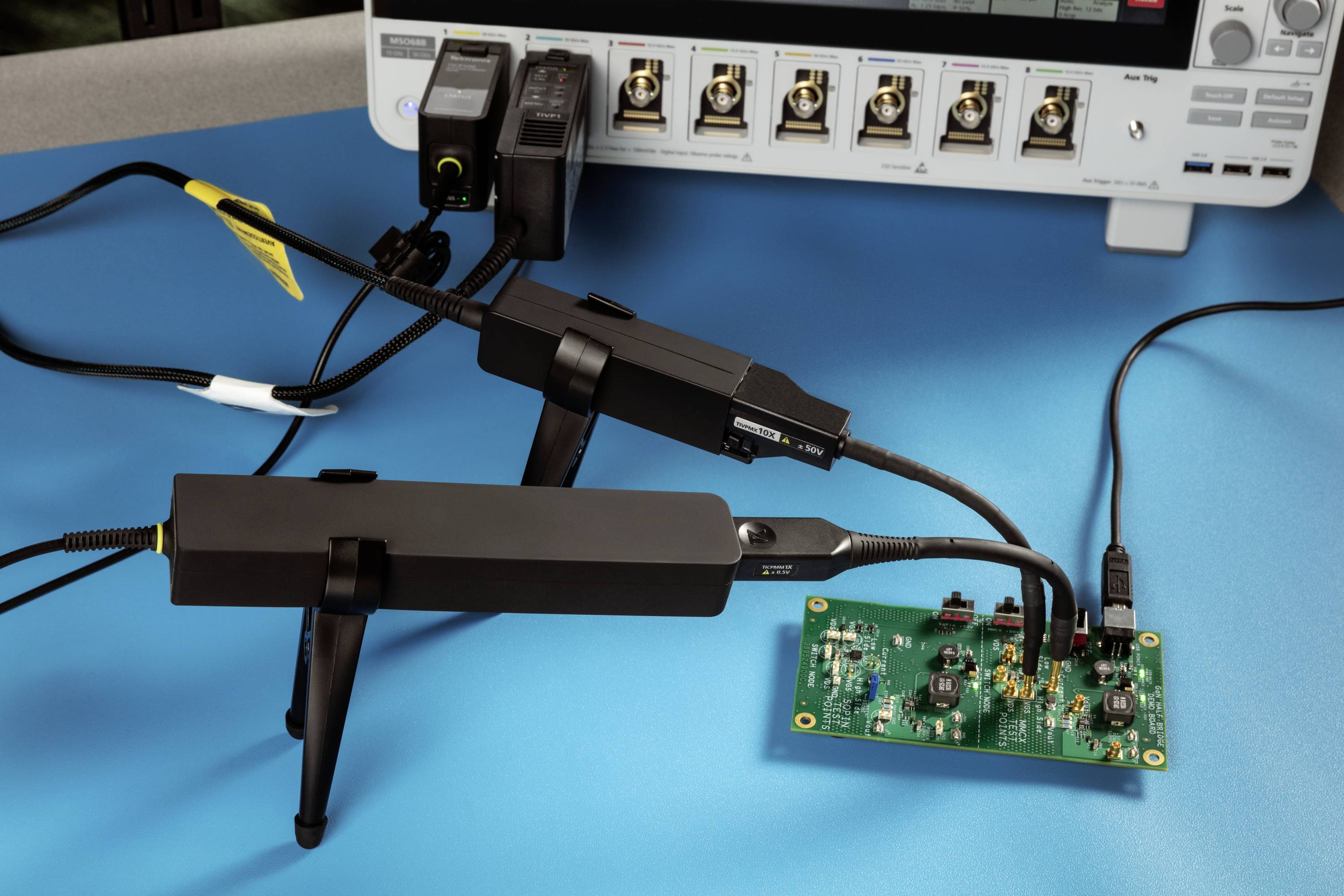

I kombination med isovu-prøvesonde får du et støjsvagt billede af koblingseffekten.

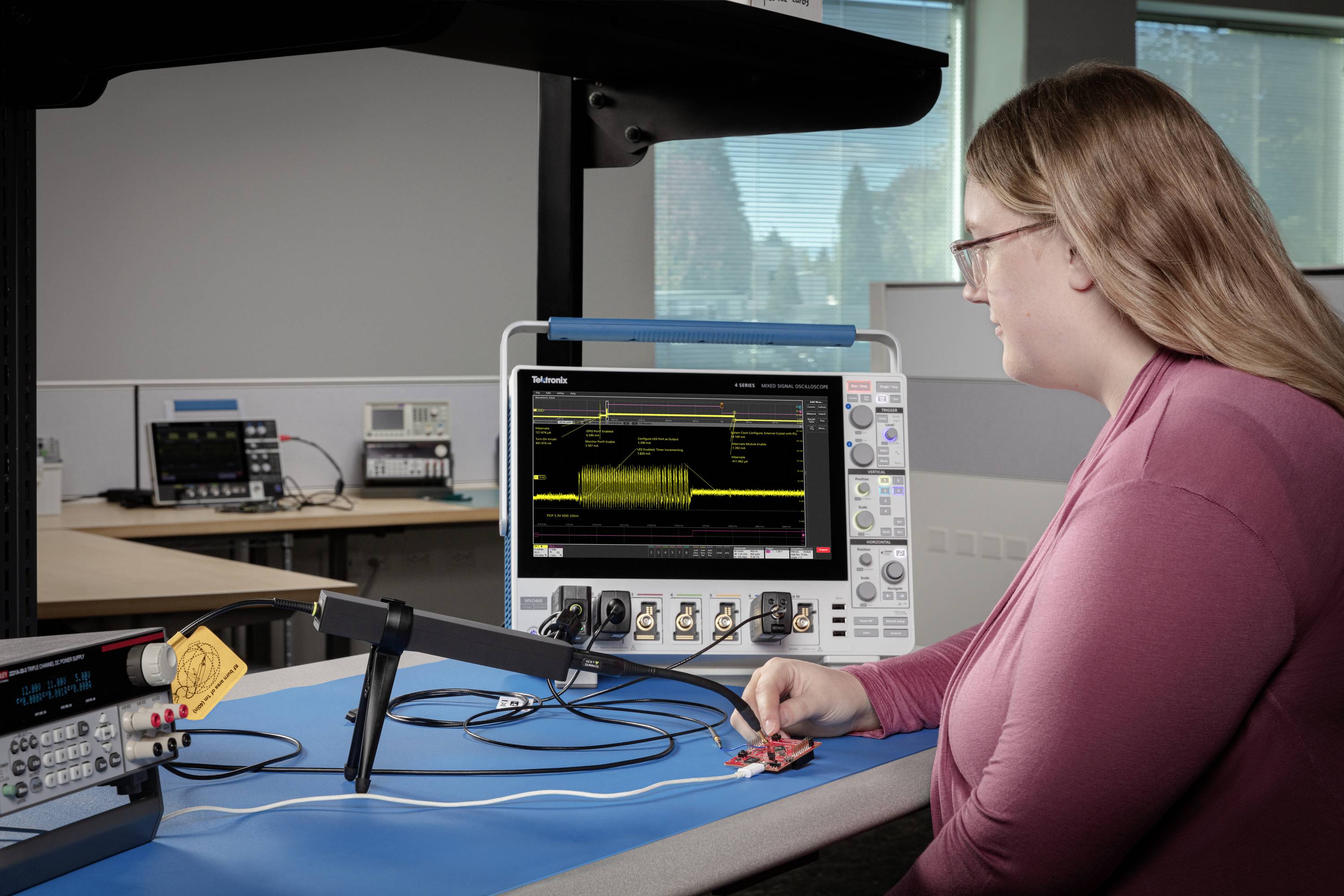

Mål strømforbrug i nanosekunder og mikroampere i lavpower Power-design

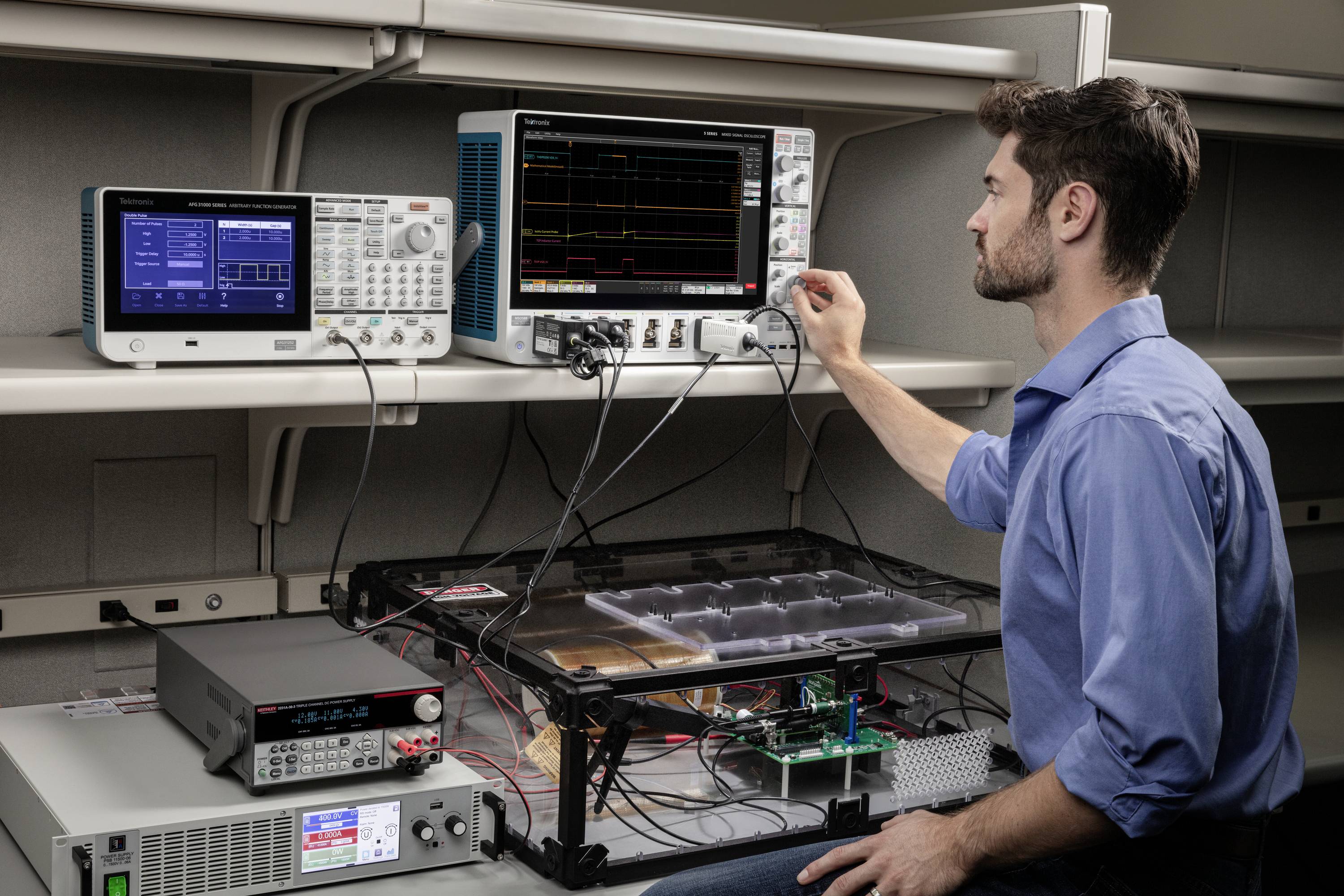

Den nøjagtige måling af dynamiske low-level-strømme kan være afgørende for optimering af strømstyring i IoT- og mobile enheder. Med TICP-prøvesonder og shunt kan du sammen med dit oscilloskop overvåge strømforbruget i forbindelse med visse systemaktiviteter og overgange fra dvaletilstand i aktiv tilstand i forbindelse med lageradgang og i/O.

Båndbredde op til 1 GHz
Støjbidrag < 4,7 NV/kvadratrod Hz (<150 μV ved 1 GHz)
Mål uden problemer 12, 24 eller 48 V-skinner eller højere
Du kan kombinere med Power Rail-prøvesonder til flerskinneanalyse af strømfordelingsnet.

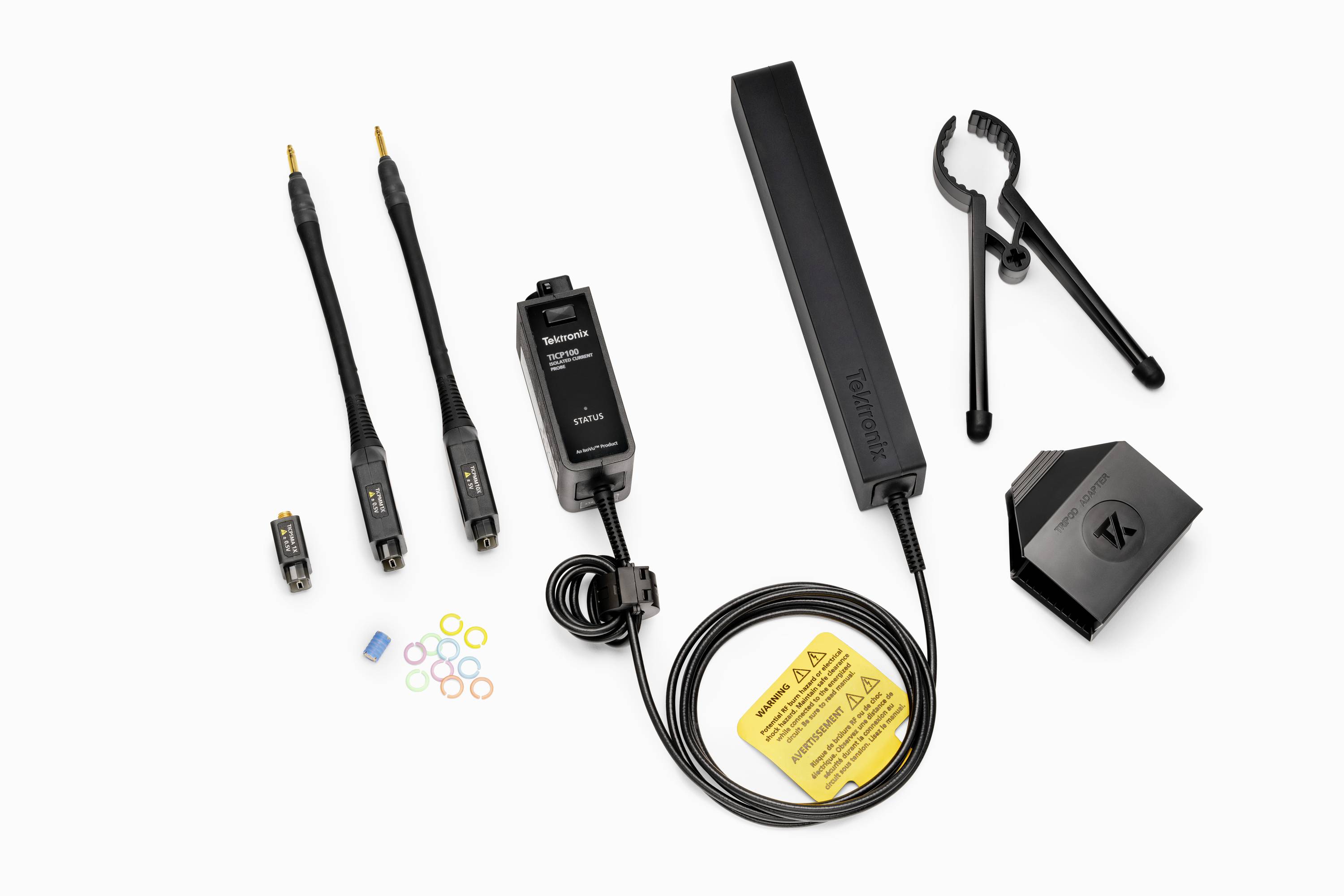

Minimeret forbindelsesproblemer
TICP-prøvesonder og -spidser er designet, så de minimerer tilslutningsindsatsen og samtidig begrænser støjen. Spidserne er designet, så de let lader sig bøjes for at reducere belastningen på forbindelserne og gøre enkle og pålidelige forbindelser med din testling mulig.

Spidser ender i skærmede MMCX-tilslutninger med høj båndbredde
Anvendes med almindelige adaptere til SMA- eller BNC-tilslutninger
Tilpasning til 25 mil-stikforbindelse til tilslutning til onboard-shunts og testpunkter
Inklusive trebens- og trebensadapter til stabilisering


Problemfri integration med MSO-oscilloskoper i serierne 4, 5 og 6
MSO-oscilloskoper i serierne 4, 5 og 6 er kendt for deres udvidede effektanalysefunktioner. Isovu-strømprøvesonder er udviklet til et gnidningsfrit samarbejde med disse enheder. TekVPITM-knaphovedinterfacet forsyner tasthovedet med strøm og registrerer automatisk følesproben og spidsen, så du kan indstille tasthovedparametrene via oscilloskopets brugergrænseflade. Dette giver også mulighed for en automatisering af kontrollen ved hjælp af oscilloskopernes programmeringskommandoer.
