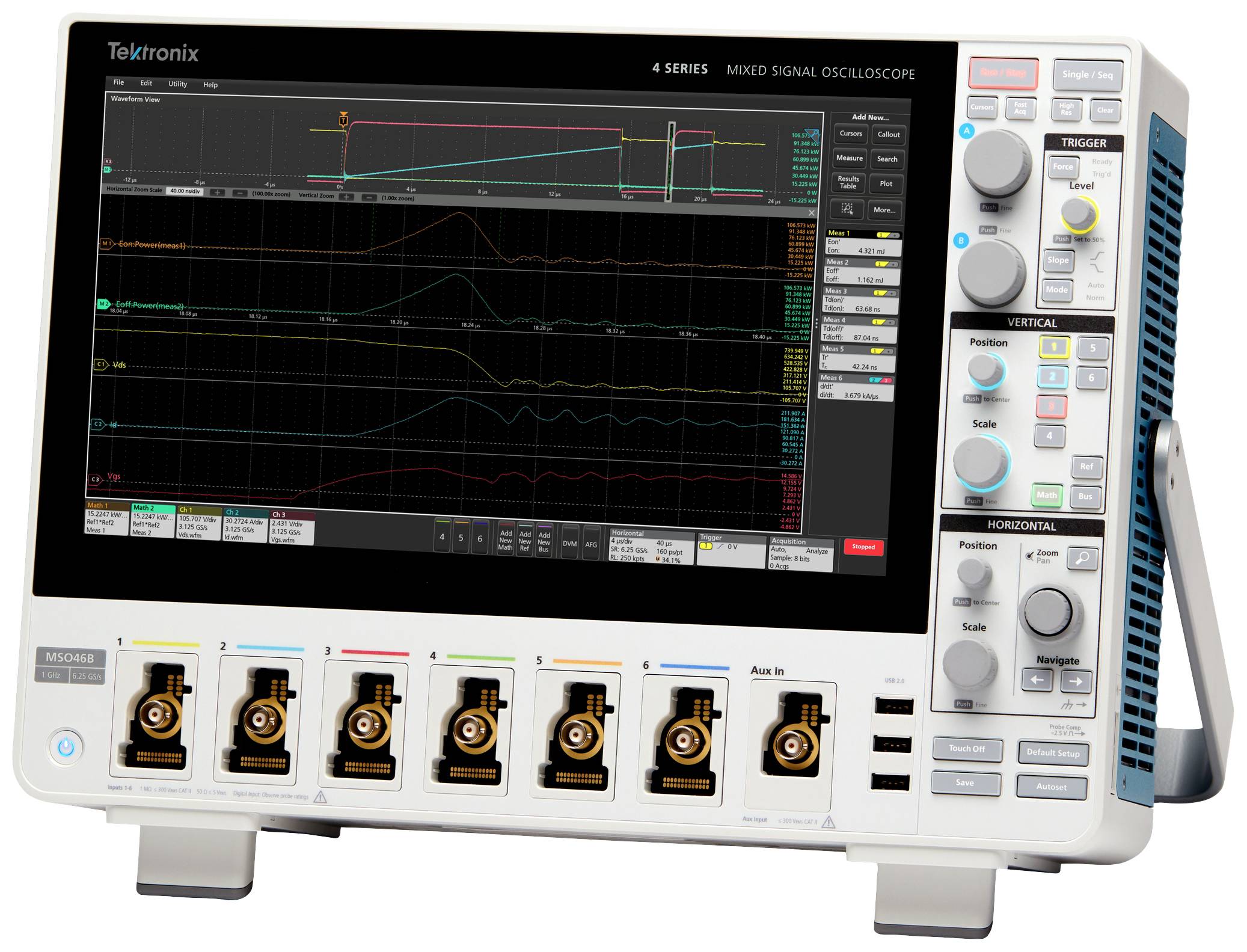

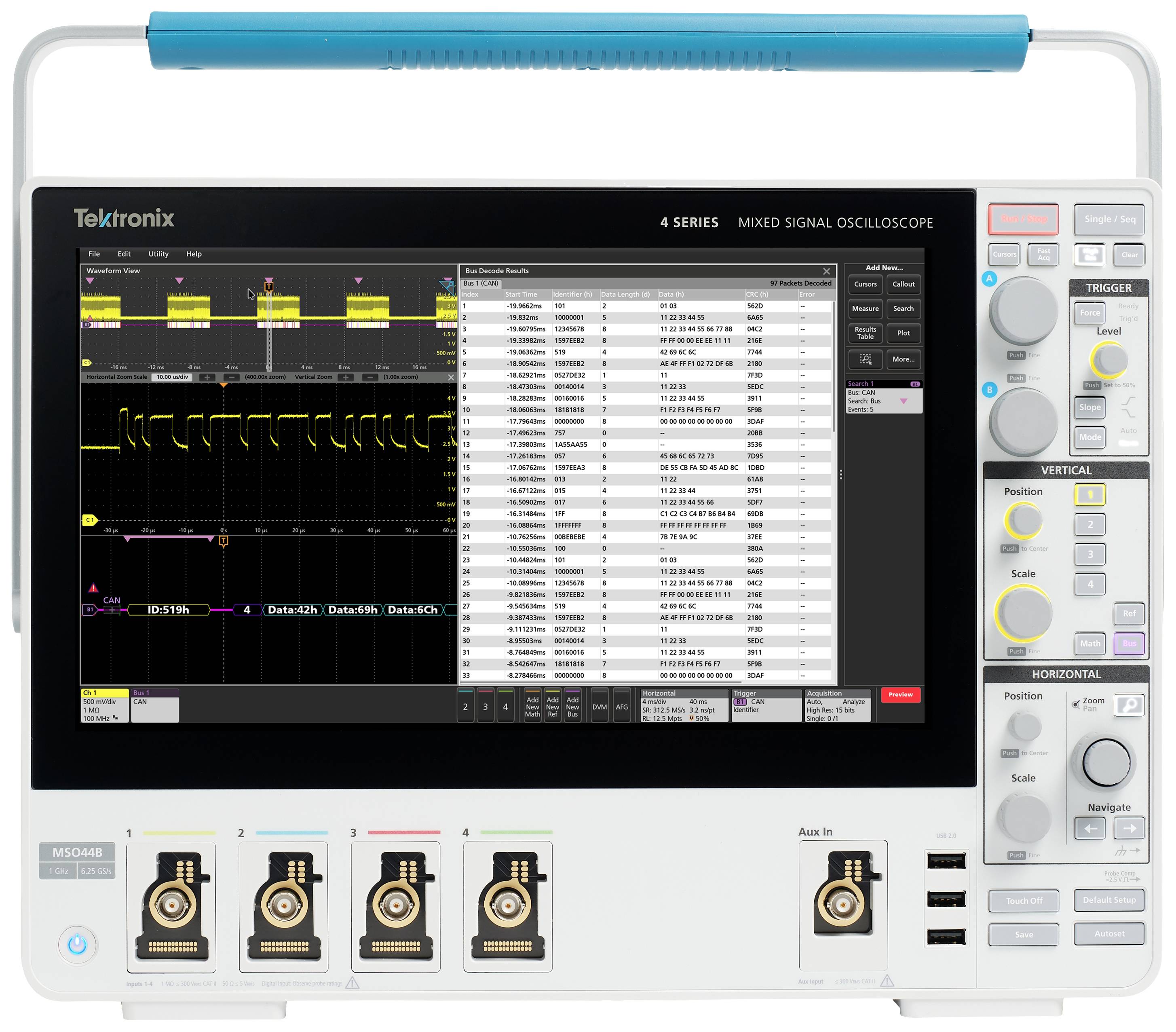

Tektronix MSO44B 4-BW-1000 + MSO44BR3 Digitalt-oscilloskop 1000 MHz 4-kanals 12 Bit 1 stk

MSO serie 4 B sætter en ny målestok i forhold til ydeevne, analysefunktioner og brugererfaring i alt til laboratorie-oscilloskoper - ideel ideal til fejlsøgning og til validering af integrerede systemer og effektomformer. Anden generation af dette udstyr integrerer en ny behandlingsplatform, som mere end fordobler sin responsevne og fremskynder målinger og dataoverførsel betydeligt, med fuld understøttelse af fjernstyring og drift. Modellerne fås med 4 FlexChannel®-indgange, der giver en høj synlighed i et design. 12-bit scanning med høj opløsning giver præcise målinger på en ny 13,3" HD-skærm med høj kontrast. Desuden gør den synkroniserede flerkanalsspektrumanalyse bestemmelse af støjkilder og RF-målinger nemmere. Denne ekstraordinære ydelse kombineres med en intuitiv, prisvindende brugergrænseflade. Dette gør det lettere at opnå hurtige og præcise resultater.

Indgangskanaler
4 FlexChannel®-indgange
Hver FlexChannel leverer:
- Et analogt signal, der kan vises som signal, et spektrumsyn eller begge på samme tid
- Otte digitale logikprogrammer med logikprøvesonde TLP058

Samplingfrekvens (alle analoge/digitale kanaler)
- Realtid 6,25 GS/s

Hukommelsesdybde (alle analoge/digitale kanaler)
- 31,25 MPunkt standard (62,5 MPunkt kan opgraderes som ekstraudstyr

Signalregistreringsrate
- >500.000 signaler/sek.

Vertikal opløsning
12 Bit ADC
- Op til 16 bit i Hi-res-tilstand

Standard-triggertyper
- Signalflanke, pulsbredde, runt, timeout, vindue, logik, setup & hold, stigetid/faldetid, parallel-bus, sekvens, visuel trigger, video (valgfri), HF vs. tid (valgfrit)
- Ekstra strenge ≤ 300 Veff. (Kun flanker)

Standardanalyse
- Cursor: Signalform, V-lister, H-lister, V+H-lister
Målinger: 36

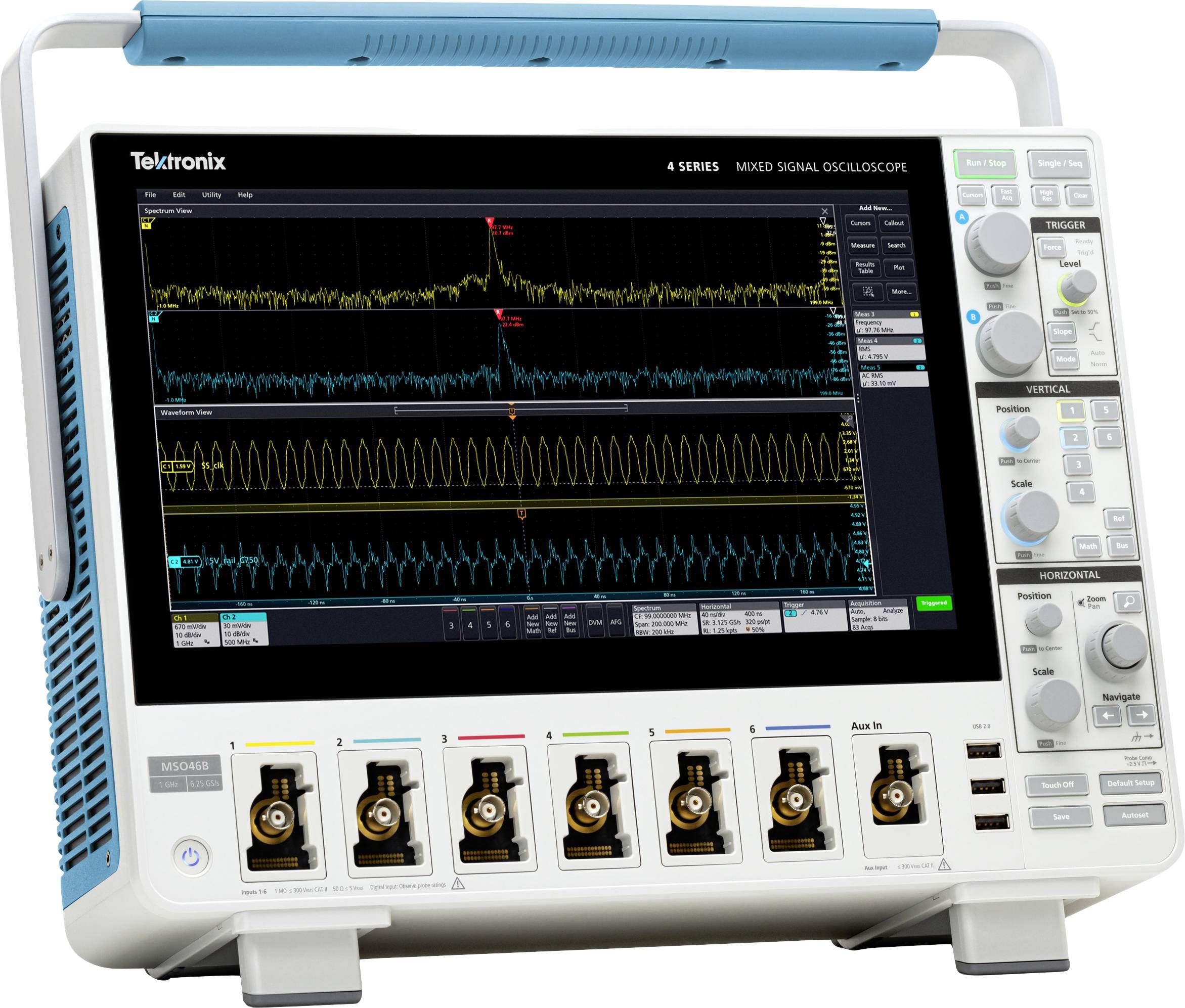

Spektrumsvisning: Frekvensdomæneanalyse med uafhængige regulatorer til frekvens- og tidsområder
- FastFrame™ - en segmenteret lagringsregistreringstilstand med en maksimal triggerrate > på 5.000.000 signaler pr. sekund
- Plots: Tidstendens, histogram og spektrum
- Math: Aritmetisk basis-signalberegning, FFT og udvidet matematik-editor
- Søg: Søg efter vilkårlige triggerkriterier
