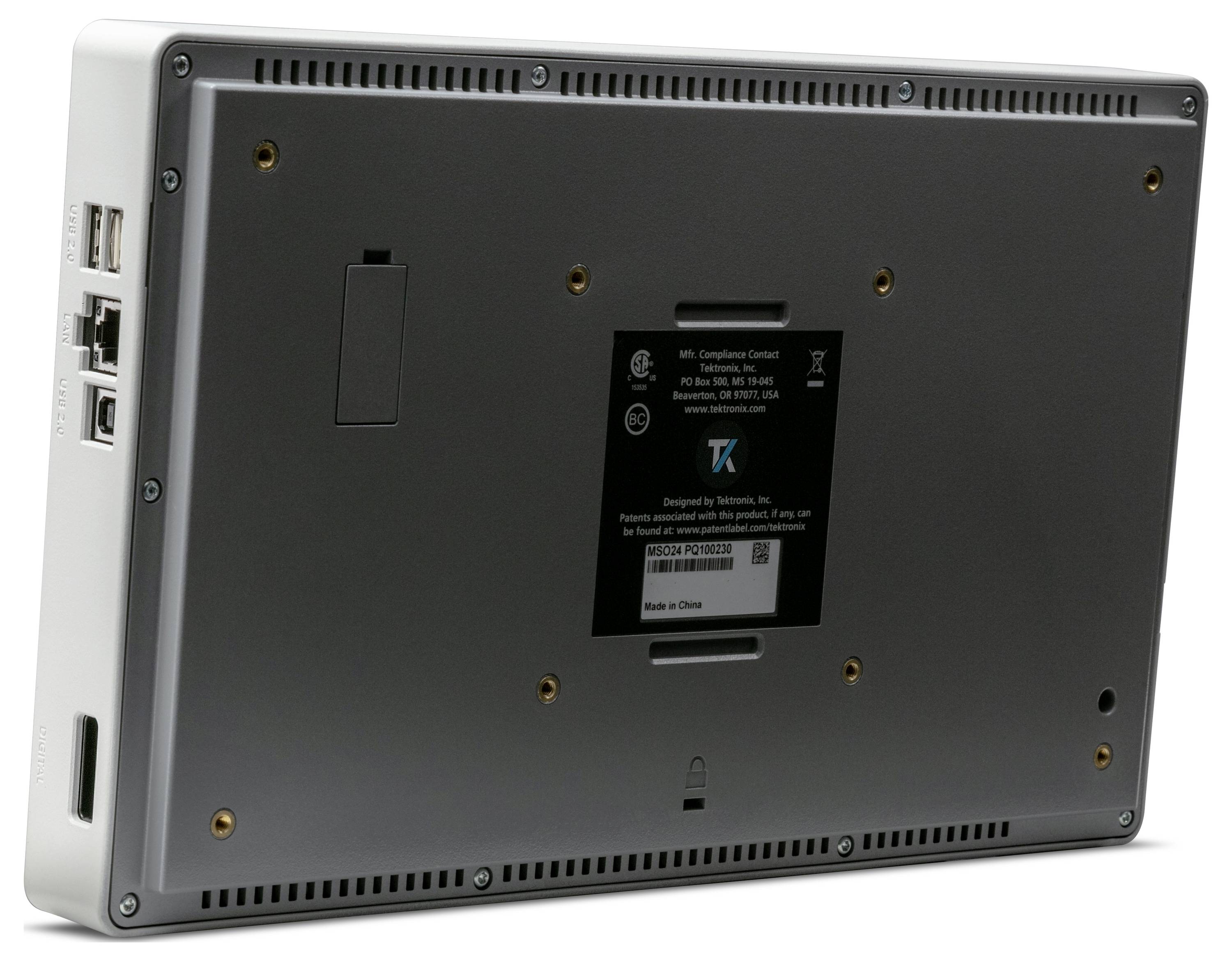

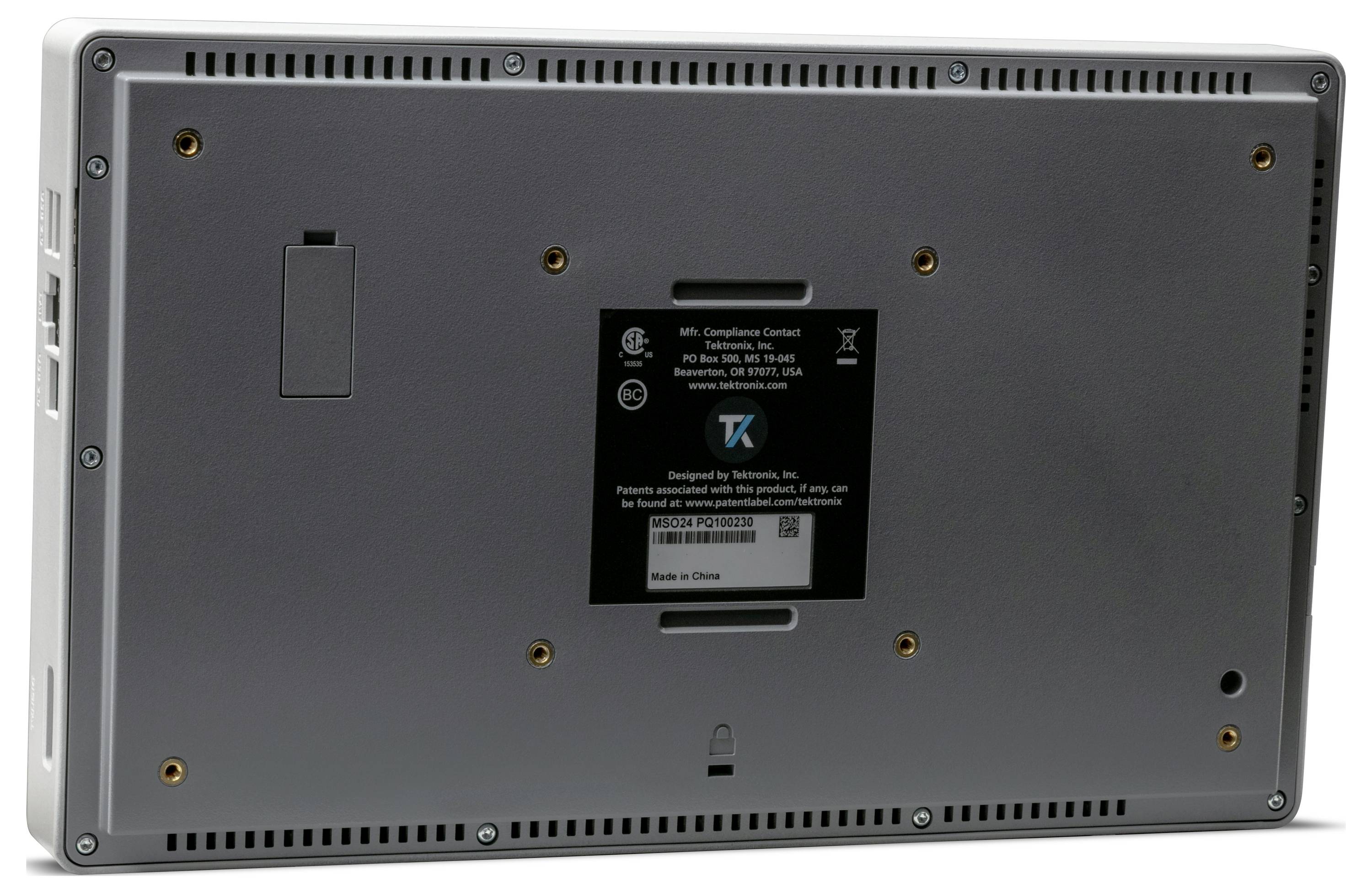

Tektronix MSO24-EDU 2-BW-100 Digitalt-oscilloskop 100 MHz 1.25 GSa/s 10000 kpts Mixed-signal (MSO) 1 stk

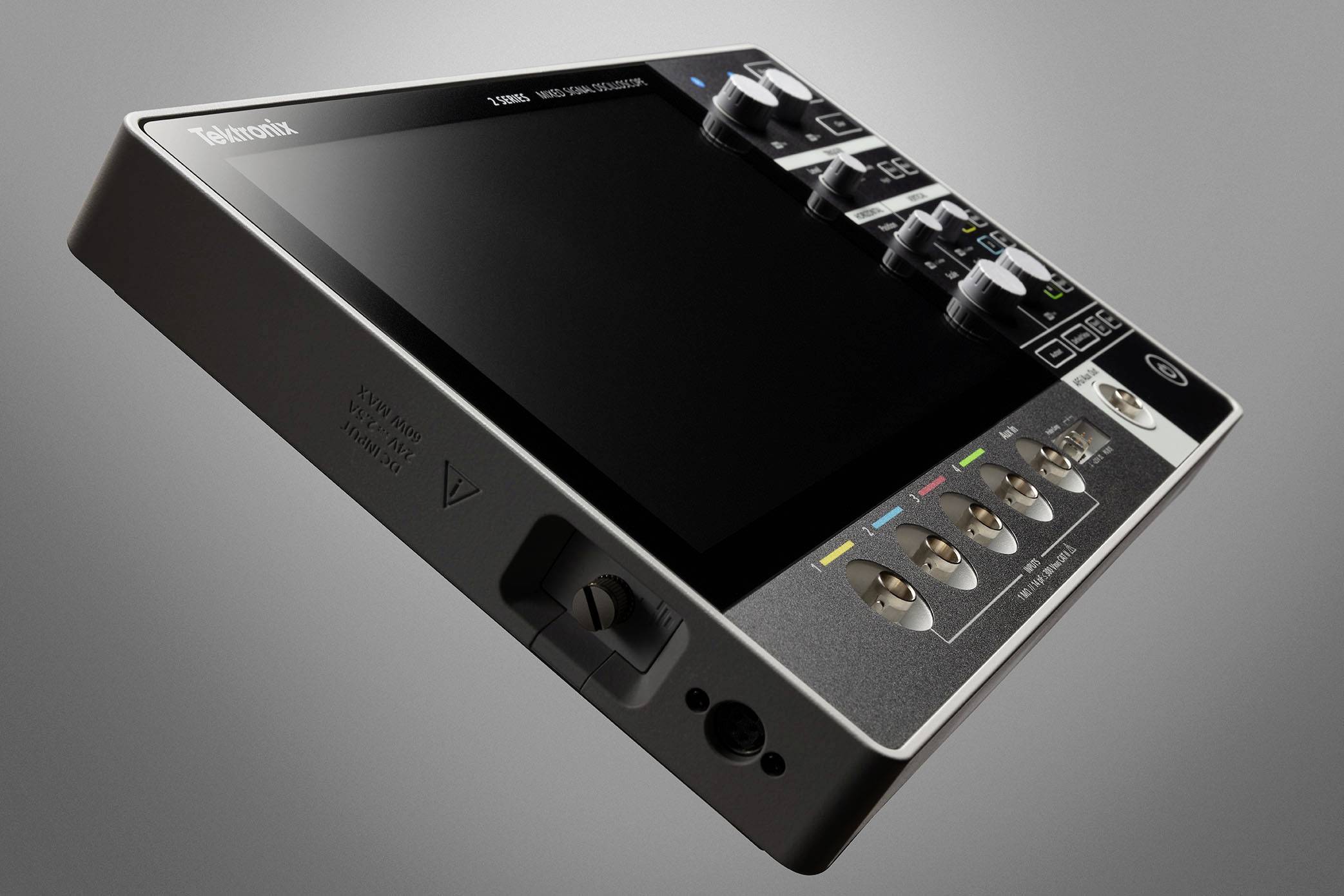

Kompakt og alsidigt oscilloskop til den daglige debugging

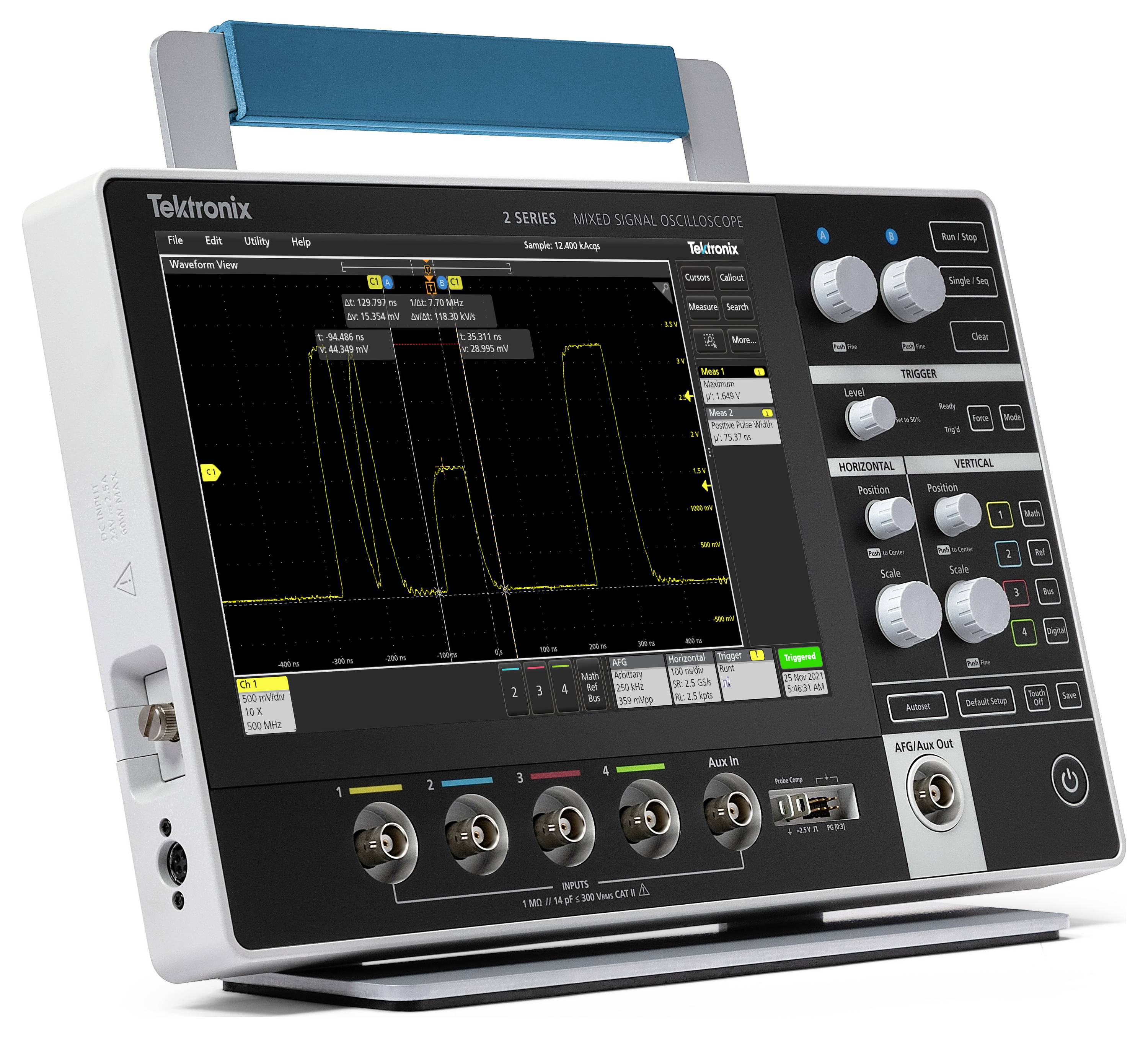

MSO serie 2 har 4 analoge kanaler, 100 MHz båndbredde, 1,25 GS/s optagelseshastighed, 16-kanals MSO, 50 MHz AFG, digital 4-bit bitmønster-generator, komfort-trigger og protokoldekodning – alt sammen i en kompakt kabinetform med 1,5" tykkelse. MSO serie 2 er OSCILLOSKOPET til elektronisk debugging og test, uanset hvor du arbejder.
Med en kapacitiv touchscreen og en yderst intuitiv brugergrænseflade, der er udviklet specielt til touch-drift, er MSO serie 2 en del af det prisbelønnede oscilloskop i den næste generation af Tektronix. Den delbare brugergrænseflade og programfladen gør det nemmere at bruge alle Tektronix-oscilloskoperne i den næste generation.

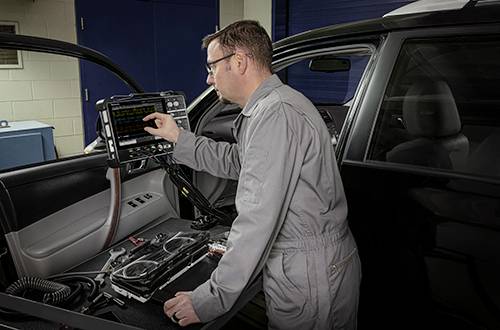

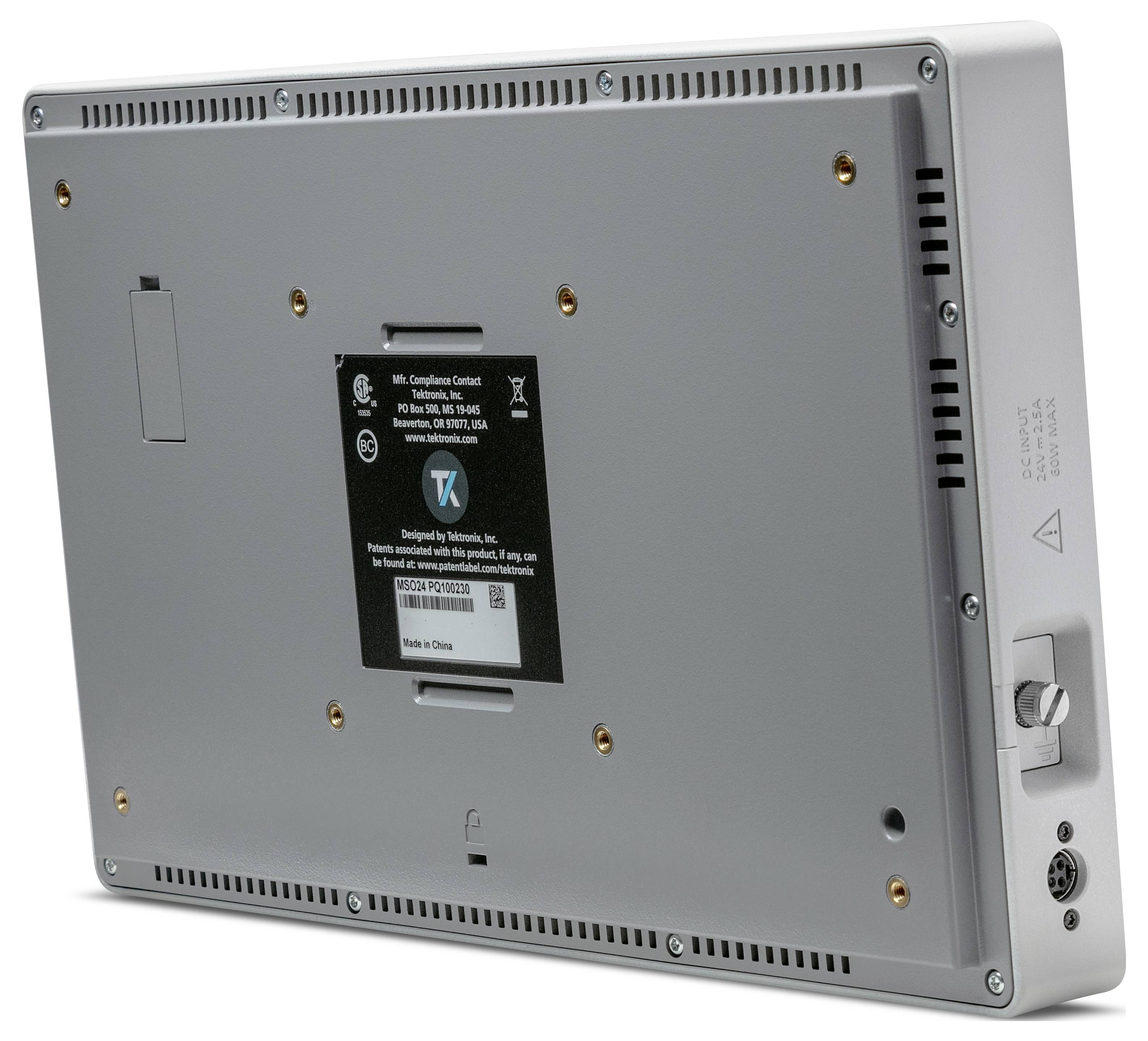

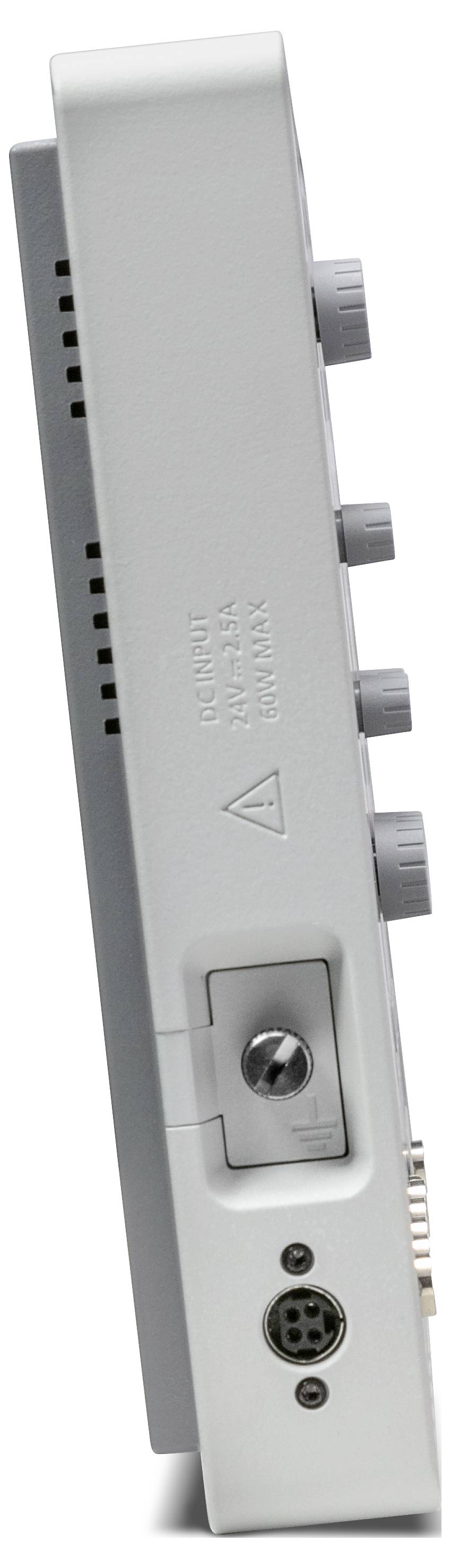

Den valgfrie batteripakke udvider mulighederne for enheden, så det samme apparat, som bruges i laboratoriet, også kan anvendes på stedet.
En stor portefølje af kompatible sonder og et gennemtænkt tilbehørssæt gør MSO serie 2 til den mest effektive og alsidige enhed i sin klasse, der er egnet til en lang række anvendelser.

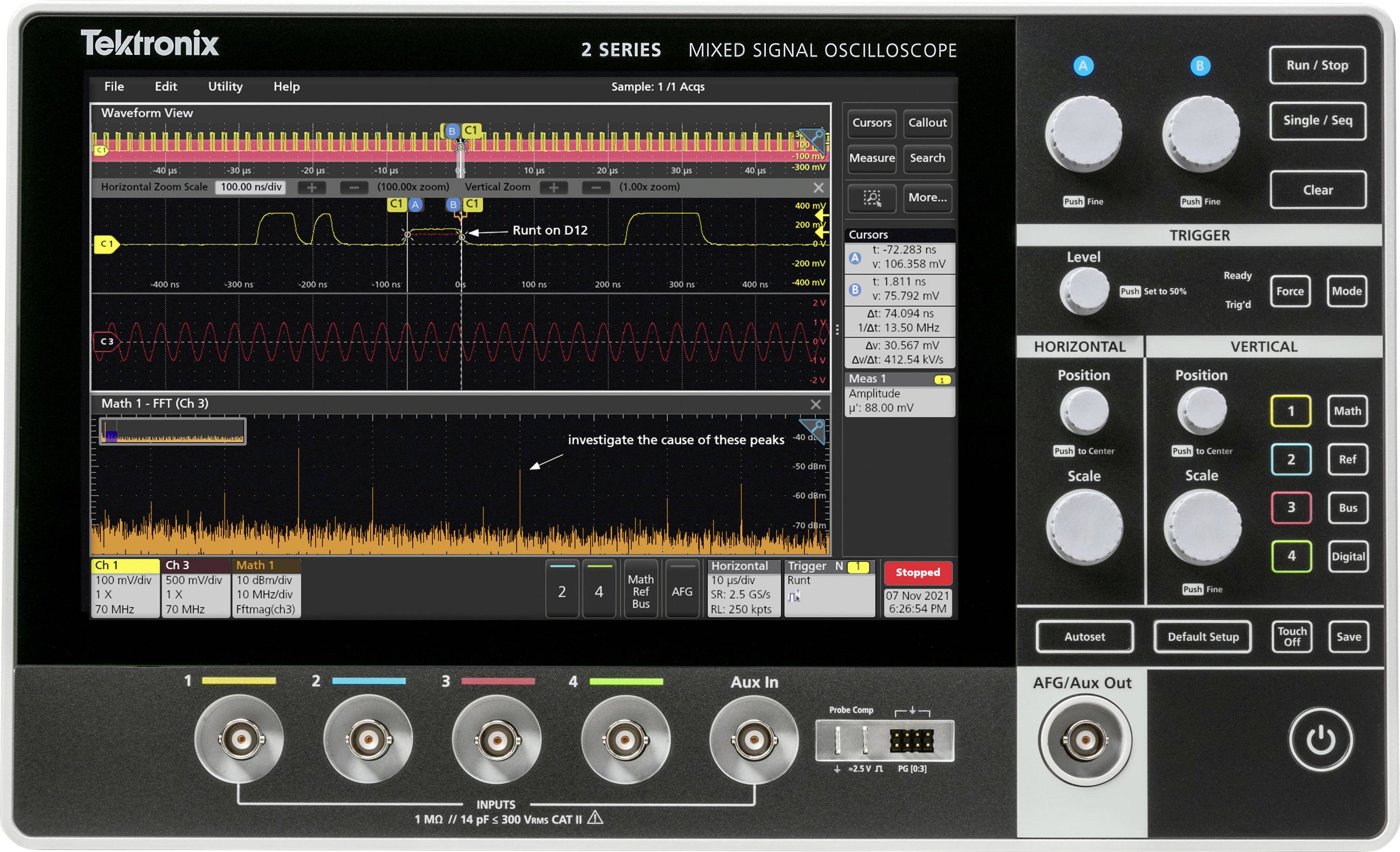

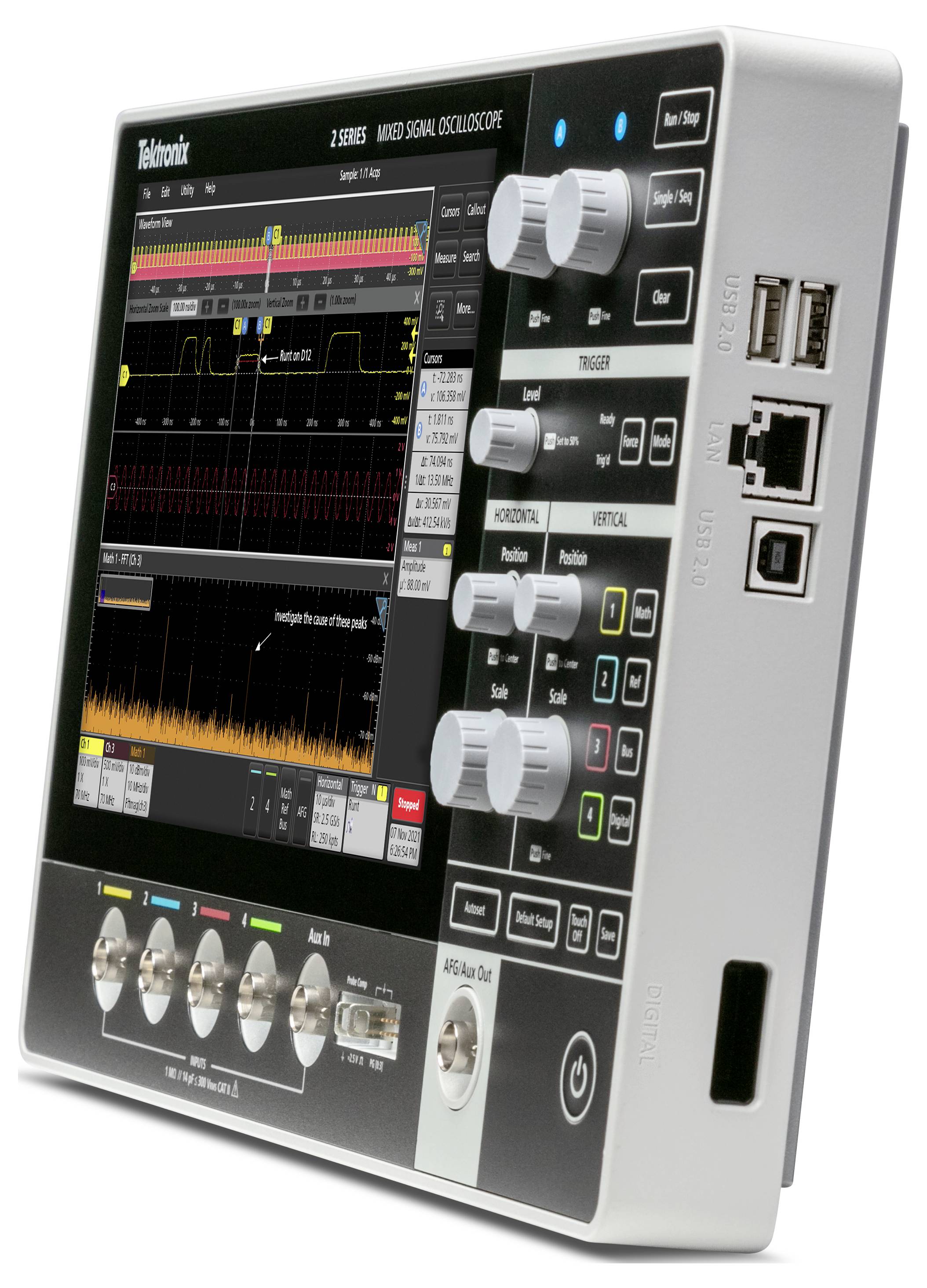

Intuitiv touchscreen med forenklet frontplade

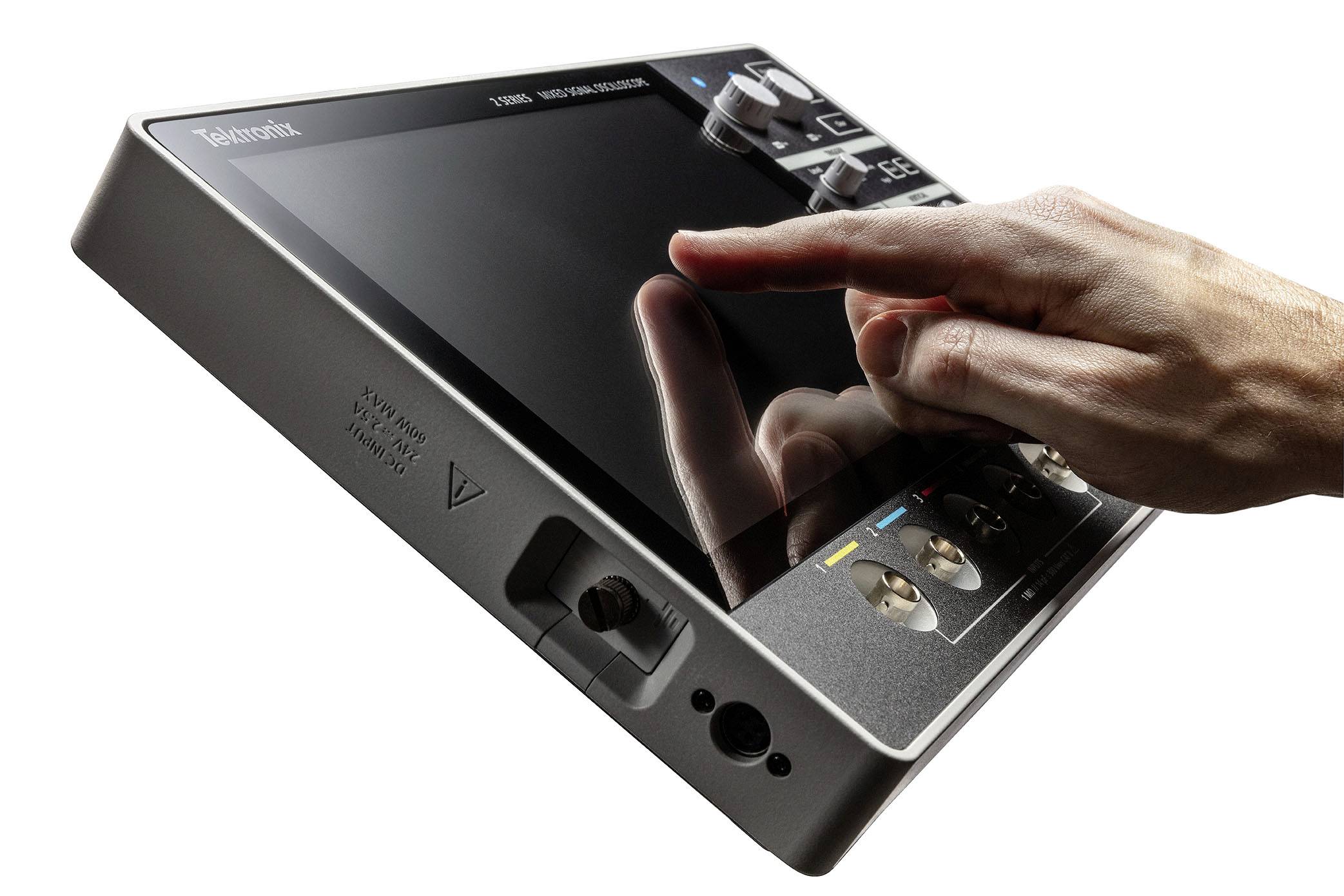

MSO serie 2 har den samme prisbelønnede brugerflade som Tektronix-oscilloskoper og understøtter touchscreen-interaktion på samme måde, som du forventer det fra en touchaktiveret forbrugerenhed.
Træk signalvisningen mod venstre/højre eller op/ned for at justere den vandrette og lodrette position eller dreje den via en forstørret visning
Ved sammenføring (pinch) eller spredning af fingeren kan du ændre skalaen eller zoome ind/ud i vandret eller lodret retning.
Stryg fra højre over skærmen for at få vist resultatlisten eller fra oven og ned for at få vist menuerne øverst til venstre på skærmen.

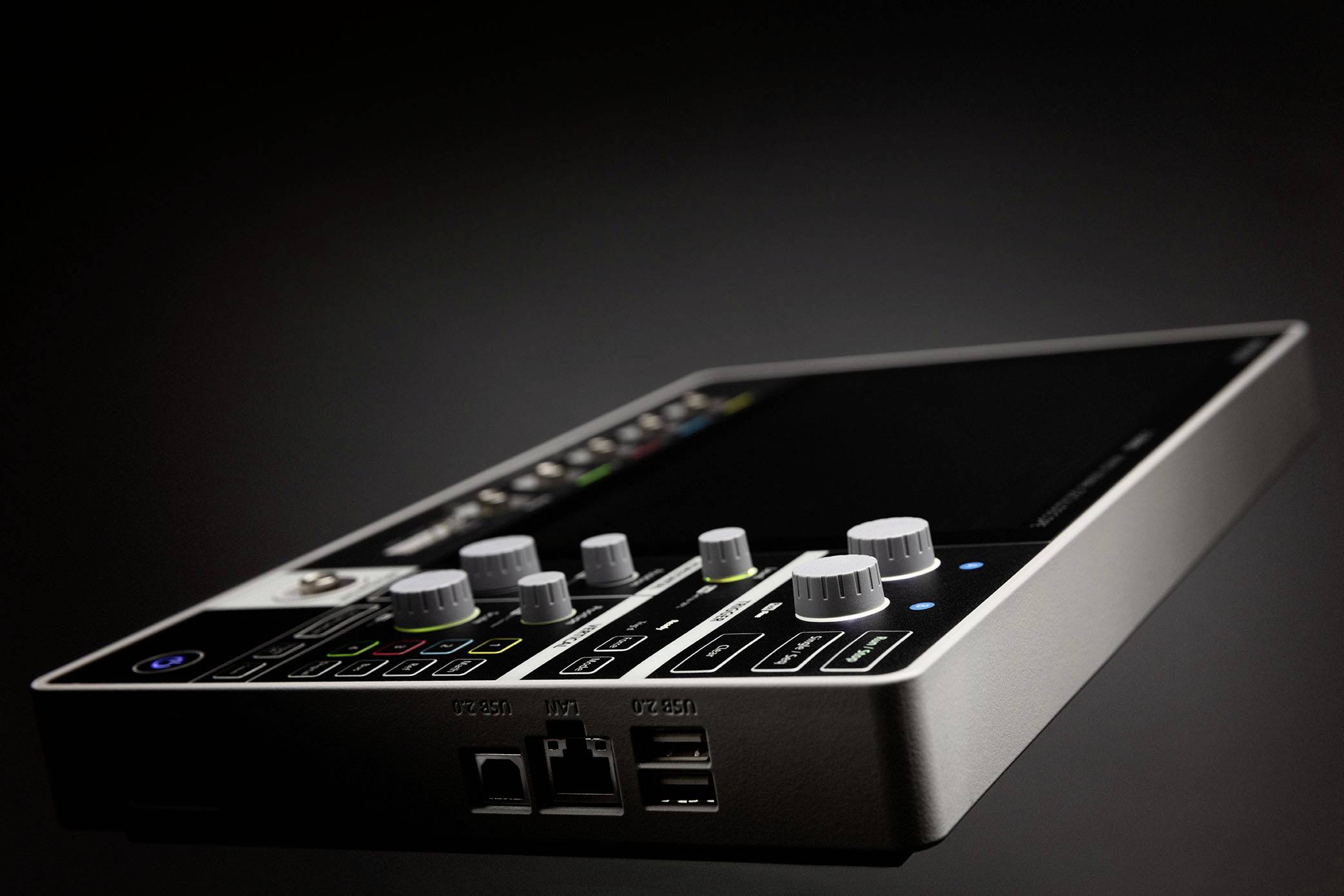

Den forenklede frontplade indeholder vigtige knapper og knapper med farvekodede LED-ringlamper, der giver mulighed for hurtig adgang og en enkel tilpasning af de mest anvendte enhedsindstillinger.
Takket være membrankontaktteknologien er det robust, egnet til brug i barske miljøer og nemt at rengøre.
Kombinationen af en optimeret frontplade og en intuitiv touch-overflade gør det muligt for enhver ny tekniker at forstå og anvende apparatet selv.

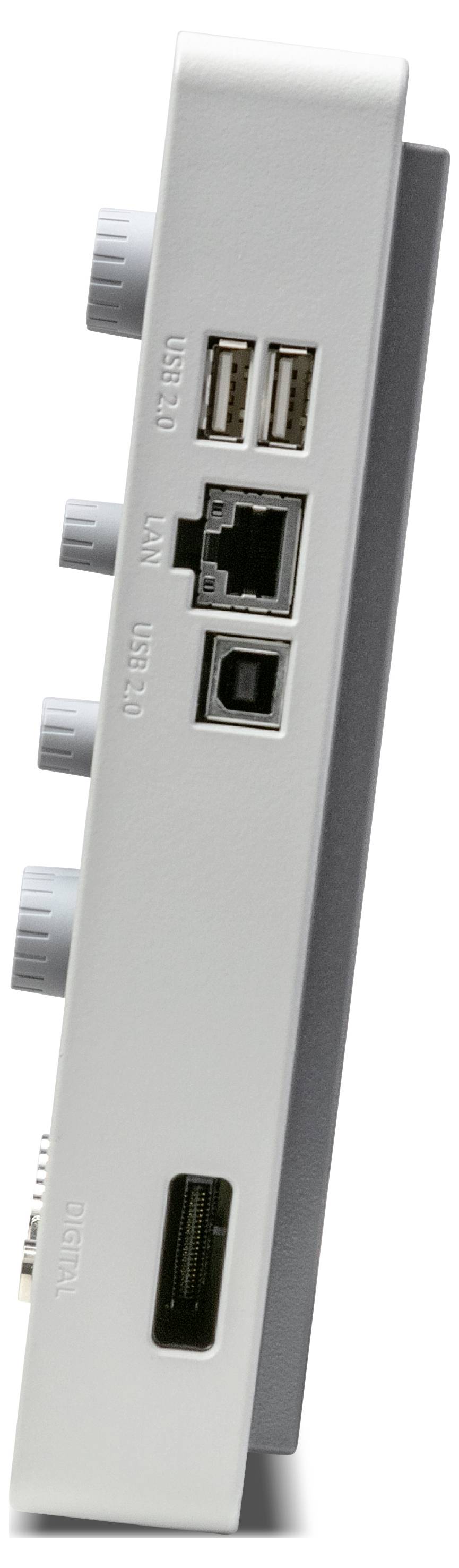

Desuden understøttes en USB-mus og et tastatur og kan anvendes som tredje interaktionsmetode med enheden.

Særligt brugervenlig overflade med omfattende analyse til hurtig indsigt i brugergrænsefladen i MSO serie 2 er udviklet fra bunden til touch-drift. Alle nøgleoplysninger præsenteres som en række badges med visuelle referencer for at vise associationer. Med kun et enkelt tryk med fingeren får du øjeblikkelig adgang til enhedens konfiguration eller signalformstyring.
MSO serie 2 har i denne klasse en revolutionerende ny visningstilstand, stabeltilstand. Alle kurveformer er traditionelt blevet lagt på et skærmgitter, hvilket was uønskede kompromiser.
Den vertikale skala og placeringen af hver signalform skal indstilles således, at den ikke overlapper hinanden, hvilket medfører was a lille procentdel af ADC-området, og resultatet af upræcise målinger.
Tilpasningen af den vertikale signalformskala og formens position fører til overlapninger, således at det bliver vanskeligt at skelne detaljer på en enkelt form.
I stablet visningstilstand får hver signalform sit eget lag (ekstra raster), som repræsenterer hele ADC-området for at sikre maksimal synlighed og nøjagtighed. Desuden kan grupper af kanaler overlejres for at muliggøre en visuel sammenligning af signalerne.
MSO serie 2 giver et omfattende sæt af standardanalyseværktøjer herunder:
Signalform- og billedskærmsbaseret cursor med aflæselig position, som kan vælges af brugeren
37 automatiske målinger med målestatistik og gating, der giver mulighed for at tilføje et ubegrænset antal målinger, navigerer fra en hændelse til den næste og viser det minimale eller maksimale resultat med det samme
Grundlæggende og avanceret signalformatik, herunder bearbejdning af arbitrære ligninger.
Grundlæggende FFT-analyser med indstillinger til visning af størrelse eller fase, flere muligheder for tilpasning af vinduestype, gating og enheder.

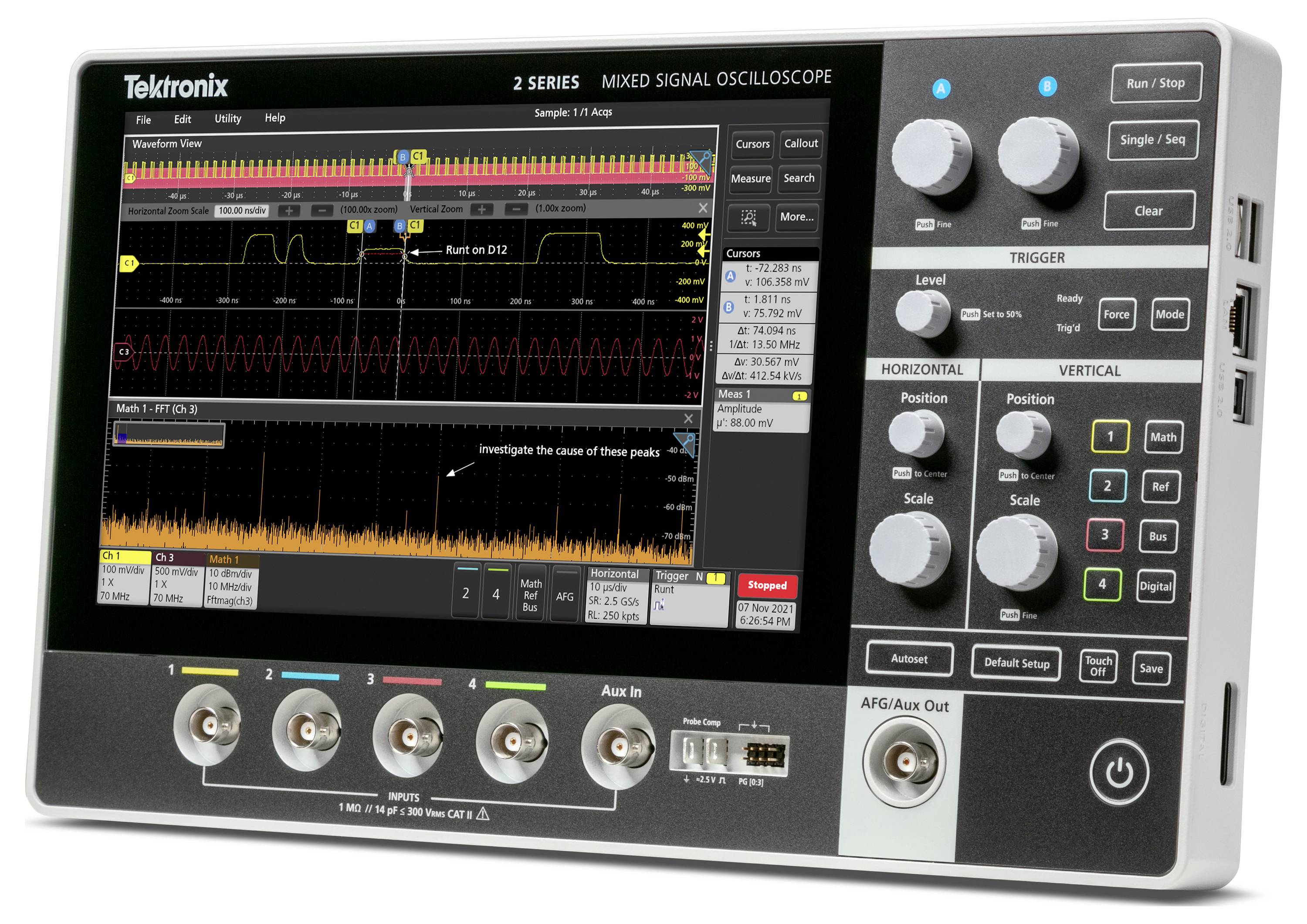

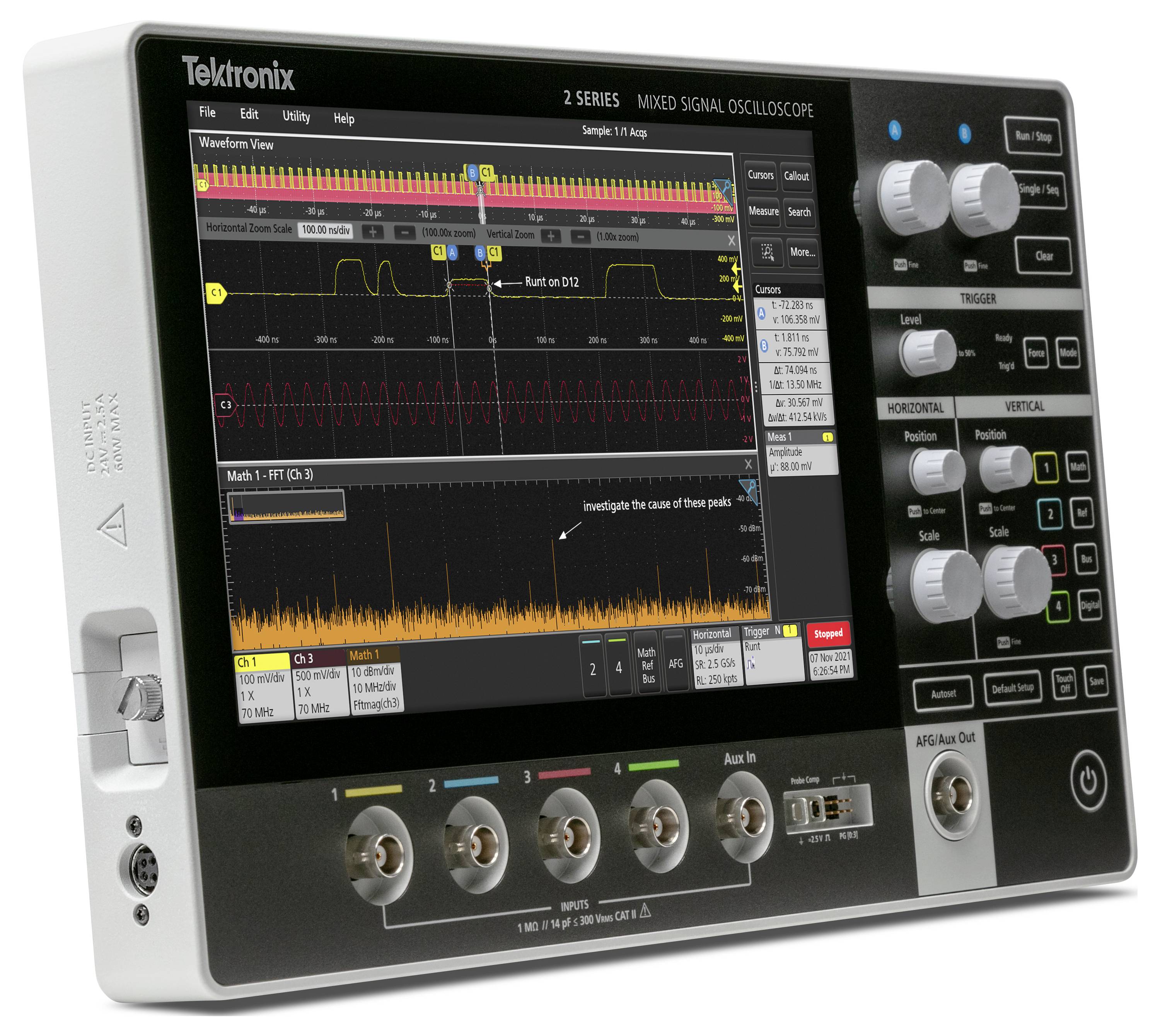

Det store display i MSO serie 2 har ikke kun masser af plads til signalfremstillinger, men også til Plots, måleresultater, bus-dekodningstabeller og meget mere. Du kan forstørre, formindske og flytte de forskellige visninger, som passer bedst til din anvendelse.

Trigger
Registrering af en fejl på enheden er kun det første trin. For at fastslå årsagerne skal begivenheden registreres. MSO serie 2 er udstyret med et komplet sæt af avancerede triggere, herunder runt, logik, impulsbredde, trigger, tidsoverskridelse, stignings-/faldetid, opsætning og fastholdelse, seriel pakke og parallelle data, der kan anvendes til registrering af komplekse sjældne hændelser.

Reagere på begivenheder
Funktionen »reaktion på hændelse …«, der er integreret i apparatet, gør det muligt for brugerne at indrette oscilloskopet således, at det reagerer på bestemte handlinger, når en bestemt betingelse opstår, f.eks. en triggerbegivenhed, en målefejl, en søgehændelse eller en masketest. Det gør en enkel registrering og analyse af sjældent forekommende hændelser mulig.

Navigation og søgning
Ved en optagelængde på op til 10 mio. Punkter kan mange hændelser, ja endda tusindvis af serielle pakker, registreres i en enkelt proces, hvorved den ønskede høje opløsning bibeholdes for den forstørrede visning af specielle signaldetaljer.
Søgningen efter en bestemt hændelse i et stort signaldatasæt kan være tidskrævende uden de rigtige søgeværktøjer.
Med søgefunktionen kan dine lampefatninger automatisk gennemsøges efter brugerdefinerede hændelser. Alle hændelser i forbindelse med hændelsen skal være forsynet med søgemarkeringer for at lette navigationen. Søgetyper omfatter flanke, impulsbredde, timeout, runt, vindue, logik, setup og hold, indstillelig stige-/faldetid og pakkeindhold parallelle/serielle busser. Du kan også hurtigt springe til en minimal og maksimal værdi af søgeresultaterne.

Callouts
Det er vigtigt at dokumentere testresultater og -metoder, når data frigives til et hold, målinger senere udarbejdes på ny, eller der stilles kunderapporter til rådighed.
Med et par fingertips på skærmen kan du oprette så mange brugerdefinerede callouts, som du har brug for, for at kunne dokumentere de specifikke detaljer på signalformerne. Ved hver callout kan du tilpasse tekst, position, farve, skriftstørrelse og skrifttype.


OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
