TDK-Lambda GENH20-38/LN 19" laboratoriestrømforsyning, indstillelig 0 - 20 V/DC 0 - 38 A 760 W 1 x programmerbar
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
19" laboratoriestrømforsyninger
- Taktet
- 0 - 20 V/DC / 0 - 38 A
- Effekt (detaljer) 760 W
- Model: Rack-indbygning
Tekniske specifikationer
- Produkttype
19" laboratoriestrømforsyning, indstillelig
- Teknologi
Switch mode strømforsyning
760 W
- Antal udgange
1 x
Fabriksstandard
- Dim.
(B x H x T) 241 x 44 x 487 mm
- Tilslutninger
Udgang strømskinner på bagsiden
- Variant
Rack-indbygning
- Udgangsspænding (maks.)
20 V/DC
- Udgangsspænding (min.)
0 V/DC
- Udgangsspænding 1
0 - 20 V/DC
- Udgangsstrøm max.
38 A
- Udgangsstrøm (min.)
0 A
- Udgangsstrøm 1
0 - 38 A
- Indgangsspænding
85 - 265 V/AC
- Indgange
IEC-60320 C13
- Vægt
4.5 kg
- Højdeenheder
1 U
- Specifikationer
programmerbar
- Type
Taktet
- Bredde
241 mm
- H
44 mm
- D
487 mm
- Type
GENH20-38/LN
- Udgangsspænding ||
0 - 20 V/DC
- Udgangsstrøm (detaljer)
0 - 38 A
Dokumenter og downloads
Datablad
Datablad 510841 TDK-Lambda GENH20-38/LN 19" laboratoriestrømforsyning, indstillelig 0 - 20 V/DC 0 - 38 A 760 W 1 x programmerbar
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 510841 TDK-Lambda GENH20-38/LN 19" laboratoriestrømforsyning, indstillelig 0 - 20 V/DC 0 - 38 A 760 W 1 x programmerbar
Betingelser for garanti
Betingelser for garanti 510841 TDK-Lambda GENH20-38/LN 19" laboratoriestrømforsyning, indstillelig 0 - 20 V/DC 0 - 38 A 760 W 1 x programmerbar
Beskrivelse
Det effektive760 W att laboratoriestrømforsyning med kun 1 HE som umiddelbart kan stables oven på hinanden, altså ingen luft kærv op eller ned og derved faktisk med 1HE klarer sig.
Udgangsspændinger fra0 - 20 V/DC og udgang strømme på0 - 38 A direkte på enheden eller fjernstyres via den indbyggede RS232/RS485-interface. Men også via analoge indgange kan alle vigtige funktioner programmeres (styrespænding 0-5 V, 0-10 V, Styrestrøm 4-20 mA eller ekstern modstand; til den digitale styring, for eksempel via LabView og LabWindows er relevante drivere, der er tilgængelige). Højopløselige 16-bit A/D- og D/A-omformere muliggør en meget præcis indstilling og programmering; drejeknapperne på enheden kan du skifte mellem grov- og finindstilling.

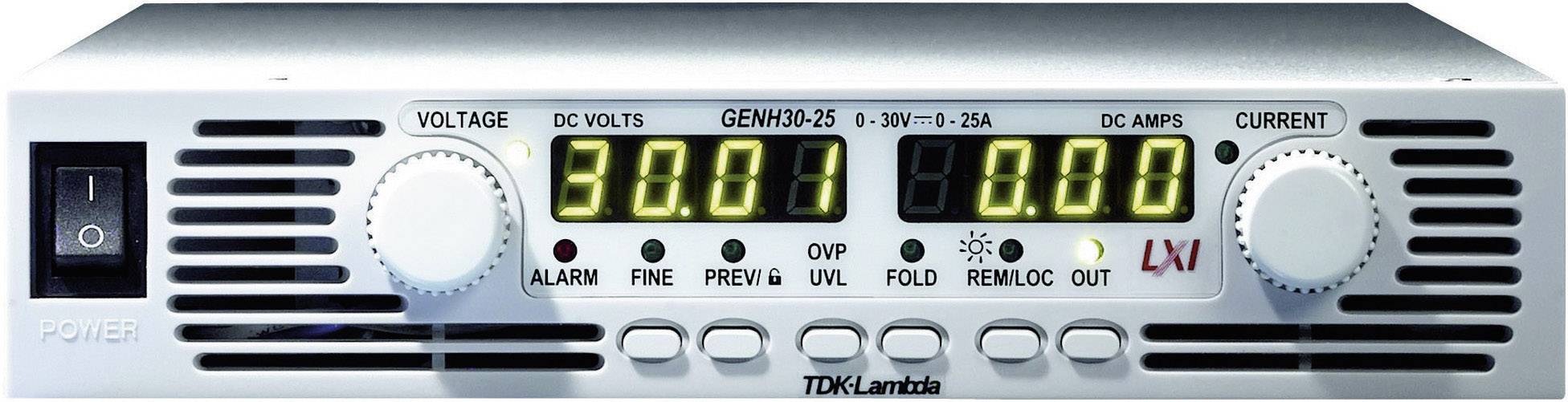

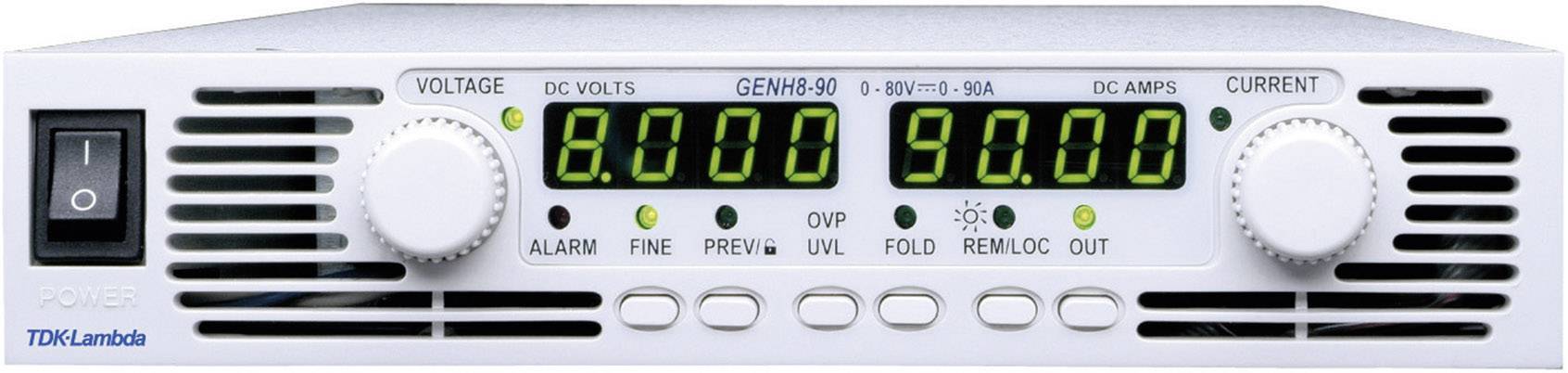

En dobbelt digitalt display giver de aktuelle værdier samt diverse statusoplysninger (bl.a. Over Voltage Protection, under voltage limit, overbelastning tilstand, adresseindstillinger) igen og en monitor-udgang leverer tilsvarende analoge spændinger (0-5V eller 0-10V) til en ekstern overvågning. Naturligvis kan apparatet både stå med konstant spændings- som anvendes som strømkilde - og skifter automatisk mellem disse tilstande. Der kan flere enheder serielt eller parallelt. Den GEN/H-type har en halv konstruktion af 19"-racks.
Udgangsspændinger fra0 - 20 V/DC og udgang strømme på0 - 38 A direkte på enheden eller fjernstyres via den indbyggede RS232/RS485-interface. Men også via analoge indgange kan alle vigtige funktioner programmeres (styrespænding 0-5 V, 0-10 V, Styrestrøm 4-20 mA eller ekstern modstand; til den digitale styring, for eksempel via LabView og LabWindows er relevante drivere, der er tilgængelige). Højopløselige 16-bit A/D- og D/A-omformere muliggør en meget præcis indstilling og programmering; drejeknapperne på enheden kan du skifte mellem grov- og finindstilling.
En dobbelt digitalt display giver de aktuelle værdier samt diverse statusoplysninger (bl.a. Over Voltage Protection, under voltage limit, overbelastning tilstand, adresseindstillinger) igen og en monitor-udgang leverer tilsvarende analoge spændinger (0-5V eller 0-10V) til en ekstern overvågning. Naturligvis kan apparatet både stå med konstant spændings- som anvendes som strømkilde - og skifter automatisk mellem disse tilstande. Der kan flere enheder serielt eller parallelt. Den GEN/H-type har en halv konstruktion af 19"-racks.
Tip
Dette produkt kan betragtes som en strøm-samlingen / strømforsynings-enhed til visning og må kun indbygges i andre enheder af kvalificeret personale og IKKE anvendes som selvstændig enhed ("stand-alone").
Dette produkt er udviklet til salg til virksomhedskunder og kan rekvireres via distributionskanaler.
Det er ikke beregnet eller udviklet til salg til slutbrugere.
