TAMS Elektronik 52-01187-01 Spordetektor Tilbehør
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Analog togstyring
- Ind- og udgange galvanisk adskilt
- Velegnet til alle nominelle størrelser
Tekniske specifikationer
- Antal overvågede sporafsnit: 8
- Analyse af belægningsmeddelelserne: Mod masse af underordnede komponenter
- Galvanisk adskillelse: Mellem ind- og udgange
- Ind- og udgange:
- 8 indgange til tilslutning af de overvågede sporafsnit
- - 8 udgange til tilslutning af indgange af underordnede tilbagemeldere og/eller LED'er til visning af de belægningstilstande
- Spændingsforsyning: På skinnerne. Bemærk: Alle sporafsnit skal ligge i en Boosterklemkreds eller forsynes via en fælles køretransformator. En fælles køretransformator / en Boosterklemkreds
- maks. Strøm i sporafsnittene: 6 A pr. sporafsnit
- maks. Strøm pr. udgang: 500 mA
- Følsomhed: 1 mA … 15 mA. Indstilling på et trimmerpotentiometer separat for hver af de 8 sporafsnit
- Mål i elektroniske kort: 63 x 97 mm
- Mål inklusive kabinet: 100 x 98 x 35 mm
- Produkttype
Spordetektor
- Modeltype
Tilbehør
- Udgangsstrøm
500 mA
- L
100 mm
- Bredde
98 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 98 x 35 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775681 TAMS Elektronik 52-01187-01 Spordetektor Tilbehør
Beskrivelse
Den "korrekte" følsomhed, hvor en spor optaget-detektor identificerer en strømforbruger i et afsnit, afhænger af flere faktorer: Hvis f.eks. køretøjer, hvis aksler er overtrukket med en modstandslak, skal der sendes en meddelelse, er der behov for en meget høj følsomhed. I digitale anlæg kan høj følsomhed dog blive et problem, hvis fejlspændinger fra det digitale system fører til fejlmeddelelser.
Med GBM-8.2 kan følsomheden indstilles separat for hvert rapporteringsafsnit på et trimmepotentiometer og tilpasses efter individuelle behov.
Anvendelsesområder:
- Alle nominelle sporstørrelser (op til 6 A pr. sporafsnit)
- Digitale anlæg (uafhængigt af format) i kombination med tilbagemeldere, som indlæser jordkontakter (f.eks. s88)
- Analoge anlæg (jævn- eller vekselstrøm). Bemærk: I princippet kan GBM-8.2 i analoge jævnstrømssystemer kun detektere køretøjer, der kører ind i det overvågede sporafsnit fra én kørselsretning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med GBM-8.2 kan følsomheden indstilles separat for hvert rapporteringsafsnit på et trimmepotentiometer og tilpasses efter individuelle behov.
Anvendelsesområder:
- Alle nominelle sporstørrelser (op til 6 A pr. sporafsnit)
- Digitale anlæg (uafhængigt af format) i kombination med tilbagemeldere, som indlæser jordkontakter (f.eks. s88)
- Analoge anlæg (jævn- eller vekselstrøm). Bemærk: I princippet kan GBM-8.2 i analoge jævnstrømssystemer kun detektere køretøjer, der kører ind i det overvågede sporafsnit fra én kørselsretning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen

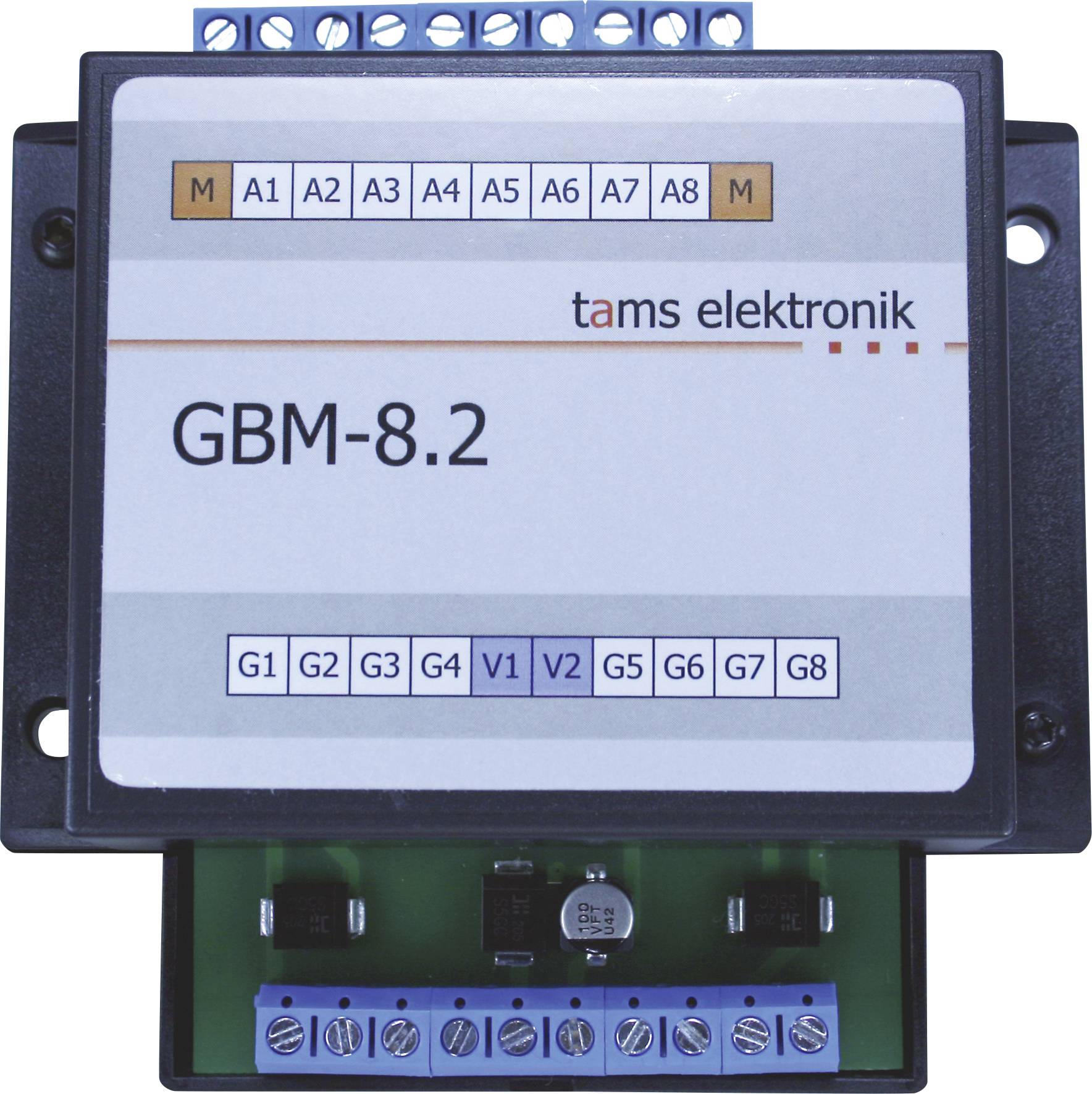

- 1 spor optaget-detektor GBM-8.2, udførelse: Færdigsamlet enhed i huset
