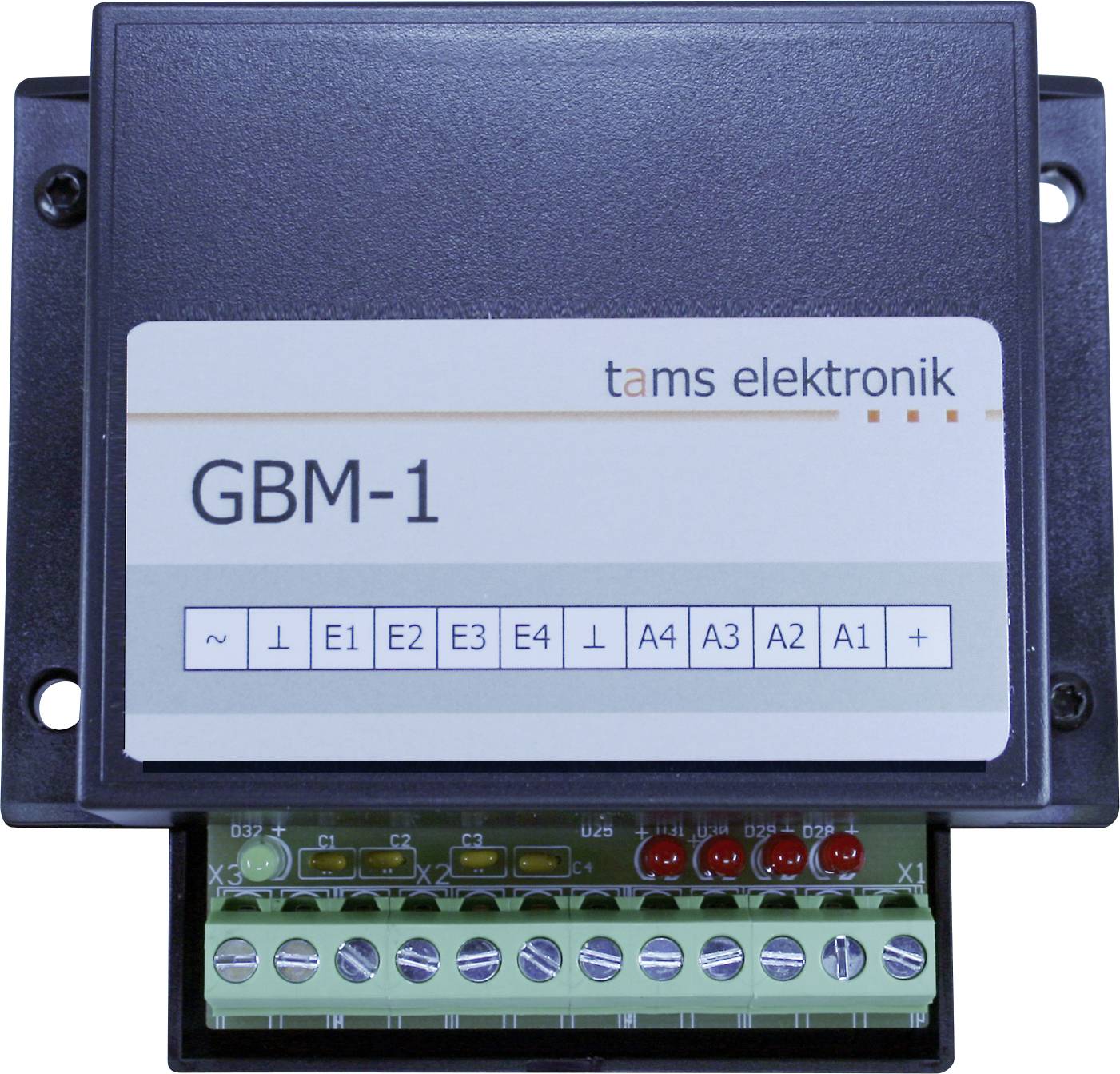

TAMS Elektronik 52-01017-01 Spordetektor Tilbehør
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Analog togstyring
- Optimeret til anvendelse i analoge anlæg
- Direkte tilslutning af forbrugere op til 500 mA
Tekniske specifikationer
- Antal overvågede sporafsnit: 4
- Analyse af belægningsmeddelelserne: Mod masse af underordnede komponenter
- Ind- og udgange:
- 4 indgange til tilslutning af de overvågede sporafsnit
- - 4 udgange til tilslutning af eksterne indikator-LED'er eller små lamper, sekundære kredsløb eller indgange for digitale tilbagemeldere
- Spændingsforsyning 12 - 18 volt jævn- eller vekselspænding. Bemærk! GBM-1 må ikke forsynes med strøm via transformatorer eller digitale boostere, der stiller kørestrøm til rådighed.
- maks. Strøm pr. sporafsnit: 1.200 mA
- maks. Strøm pr. udgang: 500 mA
- maks. Samlet strøm på udgange: 2.000 mA
- Følsomhed: Min. 0,1 A (justerbar)
- Mål i elektroniske kort: 72 x 82 mm
- Mål inklusive kabinet: 100 x 90 x 35 mm
- Produkttype
Spordetektor
- Modeltype
Tilbehør
- Udgangsstrøm
500 mA
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775680 TAMS Elektronik 52-01017-01 Spordetektor Tilbehør
Beskrivelse
Anvendes i analoge jævn- eller vekselstrøm-anlæg
- Høj følsomhed (1 mA). I jævnstrømsanlæg registrerer GBM-1 også køretøjer, hvis aksler er overtrukket med modstandslak, og som ellers ikke forbruger strøm.
Identificering af køretøjer, uanset hvilken retning de kører ind på et sporafsnit (i analoge jævnstrømsanlæg)
- Fire udgange med hver 500 mA til direkte tilslutning af mange forbrugere
Anvendelsesmuligheder:
- Visualisering af de belagte sporafsnit på integrerede LED'er og valgfrit på eksterne LED'er eller små lamper (for eksempel i en indstillingspult)
- Direkte tilslutning af downstream-forbrugere (op til 500 mA), der skal til- og frakobles afhængigt af belægningens tilstand på sporafsnittene
- Del af automatiseret styring, f.eks. blokstyring
Anvendelse i digitale anlæg
- Tilslutning af digitale tilbagemeldere (for eksempel s88-feedback-moduler), som kan skifte mod masse
BEMÆRK! GBM-1's høje følsomhed kan dog føre til fejlspændinger fra det digitale system.
- Bedre egnet til anvendelse i digitale anlæg: Spordetektor, GBM-8.2.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
- Høj følsomhed (1 mA). I jævnstrømsanlæg registrerer GBM-1 også køretøjer, hvis aksler er overtrukket med modstandslak, og som ellers ikke forbruger strøm.
Identificering af køretøjer, uanset hvilken retning de kører ind på et sporafsnit (i analoge jævnstrømsanlæg)
- Fire udgange med hver 500 mA til direkte tilslutning af mange forbrugere
Anvendelsesmuligheder:
- Visualisering af de belagte sporafsnit på integrerede LED'er og valgfrit på eksterne LED'er eller små lamper (for eksempel i en indstillingspult)
- Direkte tilslutning af downstream-forbrugere (op til 500 mA), der skal til- og frakobles afhængigt af belægningens tilstand på sporafsnittene
- Del af automatiseret styring, f.eks. blokstyring
Anvendelse i digitale anlæg
- Tilslutning af digitale tilbagemeldere (for eksempel s88-feedback-moduler), som kan skifte mod masse
BEMÆRK! GBM-1's høje følsomhed kan dog føre til fejlspændinger fra det digitale system.
- Bedre egnet til anvendelse i digitale anlæg: Spordetektor, GBM-8.2.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 spor optaget-detektor GBM-1, variant: Færdig enhed i kabinettet
