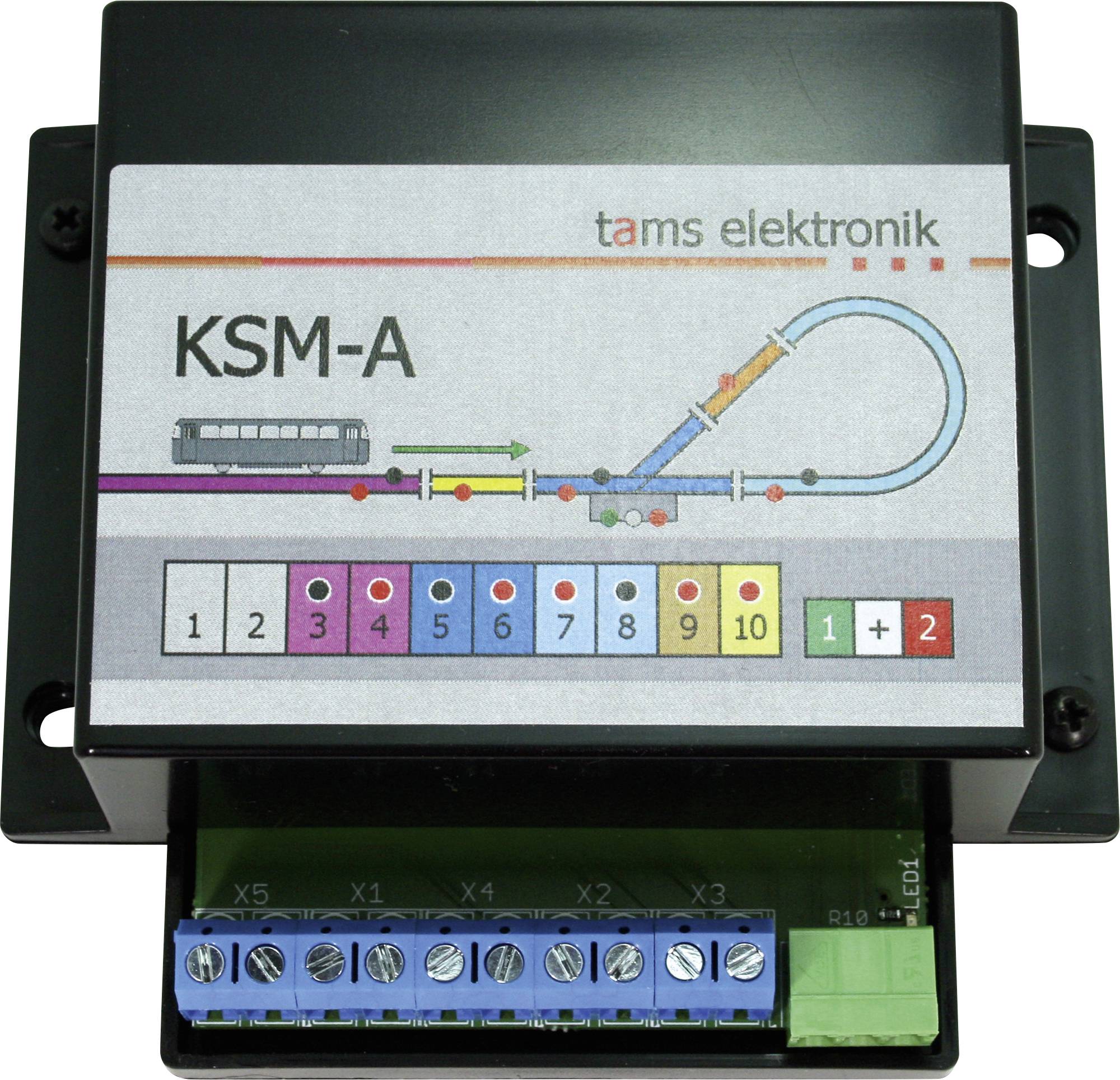

TAMS Elektronik 51-06107-01 KSM-A Vendesløjfestyring Tilbehør
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Udgang: 1 til tilslutning af signaler og/eller sporskifter
- Elektriske egenskaber
- - Forsyningsspænding: Vekselspændings-transformer eller jævnspændings-strømforsyning. Den fastspændte del af køretransformerne kan anvendes til forsyning af anlægget.
- - Strømforbrug: Maks. 80 mA (uden tilsluttede forbrugere)
- - Maksimal strøm ved skinnetilslutninger: Inden for køresløjfen: 2 A konstant | 3 A spids (maks. 5 sekunder)
- Mål på printkort: Ca. 74 x 82 mm
- Dimensioner inkl. Kabinet: Ca. 100 x 90 x 35 mm
- Produkttype
Vendesløjfestyring
- Modeltype
Tilbehør
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775679 TAMS Elektronik 51-06107-01 KSM-A Vendesløjfestyring Tilbehør
Beskrivelse
Funktion
- Styring af køresløjfen på kortslutningsfri drift i et analogt jævnstrømsanlæg.
- Automatisk kobling af skiftesporet til ind- og udkørsel og af skinnernes polaritet. Velegnet til brug af sporskifter med dobbeltspoledrev eller motoriske sporskifter.
- Sikkerhedsafsnit mellem køresløjfe og andre anlæg.
- LED-visning af den aktuelle stilling (klar til indkørsel i køresløjfen / afkørsel ved køresløjfen).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1x vendesløjfemodul KSM-A, udførelse: Færdigapparat i huset
- 1x jumper til indstilling af koblingstiden for det tilsluttede sporskifte
- 1x 3-polet tilslutningsklemme til tilslutning af sporskiftet
