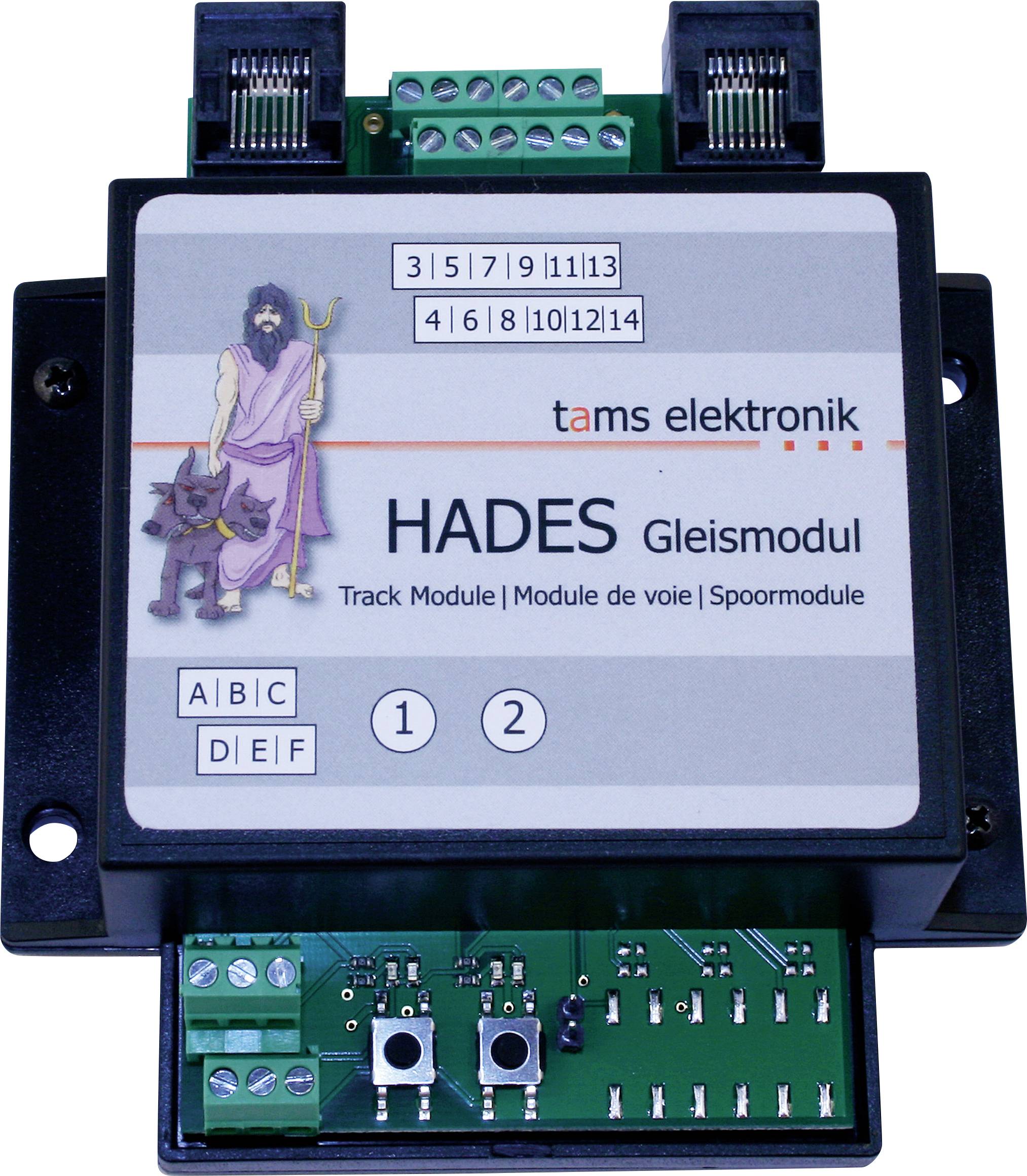

TAMS Elektronik 51-04157-01 Styring af skyggebanegård Tilbehør til Hades - Spormodul
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Analog togstyring
- Udvidelsesmodul til HADES skyggebanegård.
- Til overvågning og styring af maks. 2 ekstra sidespor.
- Maksimalt antal ekstra spormoduler i en styring af skyggebanegård: 15.
Tekniske specifikationer
- Forsyningsspænding til kredsløb: 12 - 18 V jævn- eller vekselspænding. Bemærk: HADES stiller strøm til rådighed til kobling af indkøringsvige. Spændingsforsyningen bør derfor tilpasses den nominelle størrelse og den bløde type.
- Forsyning af spor i skyggebanegård: Via analog køretransformer eller digital sporspænding
- Maks. Udgangsstrøm: 3.000 mA pr. depotspor
- Ekstra udgange: 2 til eksterne LED'er med display, forsyningsspænding: 5 V konstant
- Ekstra indgange: 2 til eksterne afbrydere, 1 til eksterne kontakter
- Køretid: 2 til 20 sekunder (kan indstilles på 1 sekund-trin)
- Mål i elektroniske kort: 74 x 105 mm.
- Mål inklusive kabinet: 100 x 112 x 35 mm
- Produkttype
Styring af skyggebanegård
- Specifikationer
til Hades - Spormodul
- Modeltype
Tilbehør
- L
100 mm
- Bredde
112 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 112 x 35 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775677 TAMS Elektronik 51-04157-01 Styring af skyggebanegård Tilbehør til Hades - Spormodul
Beskrivelse
Tog, der kører ind i skyggebanen, bliver automatisk ledt til det første frie spor. Hvis et depotspor er frit, slår HADES det tilhørende sporskifte til. Før udkørselssporingen er en kort del af sidespor slået fra uden strøm. Så snart den integrerede sporbesat-alarm registrerer en strømforbruger, stilles indkørselssporskiftet, og afsnittet strømløst kobles efter indkøringsfritsvingen. Toget standser, uanset om lokomotivet trækker eller skubber.
Basismodulet overvåger og styrer de første to arbejdsspor. Et ekstra spormodul overvåger og styrer 2 yderligere depotspor (der kan tilsluttes maks. 15 spormoduler).
Ved en fejl blinker LED'erne og afkørsel af yderligere tog blokeres. Hvis kun sporspændingen er faldet ud, fortsætter driften efter gentilkobling med de sidste indstillinger.
· 2 til 32 depotspor
· Ulige antal sidespor mulig
· Driftstyper: "First-in-First-Out", tilfældig styring, manuel udløsning via taster
· Forbindelse af modulerne med RJ-45 patchkabler
· Blokering af afkørsel via ekstern kontakt ved basismodul
· Maks. Udgangsstrøm: 3000 mA pr. depotspor.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Basismodulet overvåger og styrer de første to arbejdsspor. Et ekstra spormodul overvåger og styrer 2 yderligere depotspor (der kan tilsluttes maks. 15 spormoduler).
Ved en fejl blinker LED'erne og afkørsel af yderligere tog blokeres. Hvis kun sporspændingen er faldet ud, fortsætter driften efter gentilkobling med de sidste indstillinger.
· 2 til 32 depotspor
· Ulige antal sidespor mulig
· Driftstyper: "First-in-First-Out", tilfældig styring, manuel udløsning via taster
· Forbindelse af modulerne med RJ-45 patchkabler
· Blokering af afkørsel via ekstern kontakt ved basismodul
· Maks. Udgangsstrøm: 3000 mA pr. depotspor.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 HADES spormodul, udførelse: Færdig enhed i kabinettet
- 1 jumper
- 1 patch-kabel med RJ-45-stik (længde: 0,5 m)
Tip
Bemærkninger
HADES stiller strøm til rådighed til kobling af indkøringsskifterne. Spændingsforsyningen bør derfor tilpasses den nominelle størrelse og den bløde type.
Til analoge modelbaneanlæg (DC og AC).
Til digitale modelbaneanlæg.
