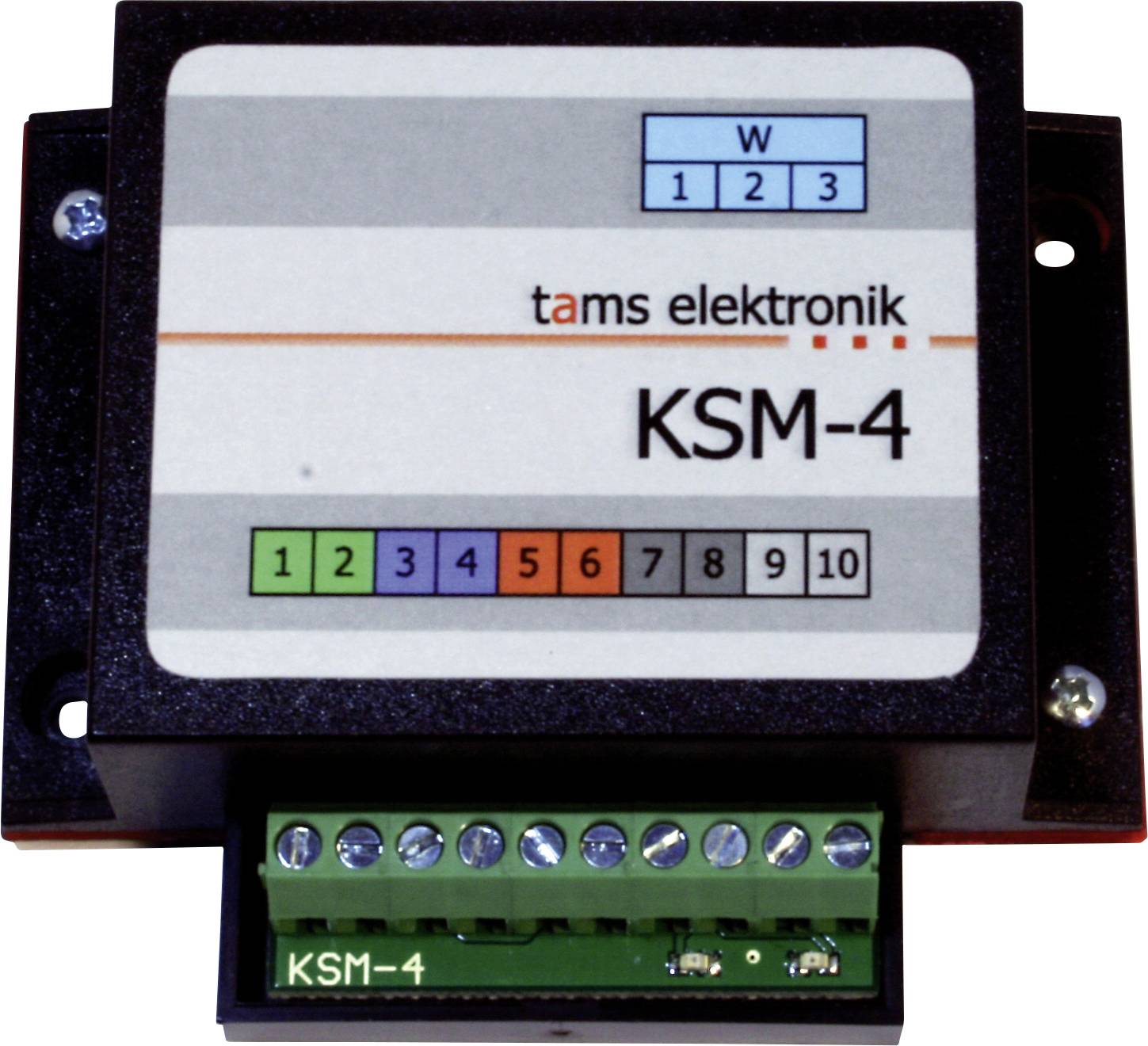

TAMS Elektronik 49-01147-01 KSM-4 Sløjfemodul Tilbehør
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Øvrige digitale komponenter
- Uden kortslutning gennem køresløjfen. Med sporskiftedekoder og integreret sporskiftestyring.
Tekniske specifikationer
- Digitalformaterne: Alle
- Integreret sporskiftedekoder: DCC
- Sporudgange:
- 2 til tilslutning af spor inde i køresløjfen
- - 2 til tilslutning af spor i overgangsområderne
- - 2 til tilslutning af spor uden for køresløjfen
- Sporudgang:
- - Tilslutning af et sporskifte obligatorisk
- Antal: 1
- - Til direkte tilslutning af et sporskifte med dobbeltspoledrev eller motorisk drev
- - Maksimal strømstyrke 1 A
- - Koblingstid: 100 ms til 5 sek. (kan indstilles)
- Spændingsforsyning: På skinnerne
- Maks. Strøm i alle køretøjer i køresløjfen: 3 A.
- Mål i elektroniske kort: 48 x 52 mm
- Mål inklusive kabinet: 70 x 60 x 25 mm
- Produkttype
Sløjfemodul
- Digitalt format
Universal
- Modeltype
Tilbehør
- L
70 mm
- Bredde
60 mm
- H
25 mm
- Dim.
(L x B x H) 70 x 60 x 25 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775672 TAMS Elektronik 49-01147-01 KSM-4 Sløjfemodul Tilbehør
Beskrivelse
Funktionsprincip:
Køresløjfemodulet KSM-4 indstiller polariteten inden for køresløjfen afhængigt af skiftesporets stilling, således at der ikke kan opstå nogen kortslutning, når skillepunktet passerer. Mellem sporskiftet og køresløjfen er der placeret overgangsområder med integrerede sporbesat-meldere ("sensorspor"). Så snart et tog fra køresløjfen kører ind i et af de to overgangsområder, tilkobles sporskiftet og polariteten inden for køresløjfen.
Tilslutning og styring af sporskiftet:
Sporskiftet skal tilsluttes KSM-4 og tilkobles automatisk til kørsel af toget ud af køresløjfen.
For indkørsel kan sporskiftet kobles udefra, og køreretningen inden for køresløjfen kan fastlægges:
- Manuelt via knapper eller et sammenligneligt kredsløb, der er tilsluttet til de to kontaktindgange eller
- Med DCC-sporskiftekommandoer til den integrerede sporskifte-decoders adresse
Egnede bløde typer: Bløde med dobbeltspoledrev eller motoriske sporskifter. Begge bløde typer kan tilsluttes direkte.
Yderligere egenskaber:
- Ikke egnet til drejeskiver.
- maks. Antal lokomotiver i køresløjfen: Ingen begrænsning
- min. Længde på køresløjfe: 1 gang træklængde + 1 gang længde på lokomotiv
- maks. Strøm i alle køretøjer i køresløjfen: 3 A.
- Integration i anlægsstyring: Mulighed for tilslutning af eksterne spor optaget-meldere eller RailCom-detektorer til det indvendige af køresløjfen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Køresløjfemodulet KSM-4 indstiller polariteten inden for køresløjfen afhængigt af skiftesporets stilling, således at der ikke kan opstå nogen kortslutning, når skillepunktet passerer. Mellem sporskiftet og køresløjfen er der placeret overgangsområder med integrerede sporbesat-meldere ("sensorspor"). Så snart et tog fra køresløjfen kører ind i et af de to overgangsområder, tilkobles sporskiftet og polariteten inden for køresløjfen.
Tilslutning og styring af sporskiftet:
Sporskiftet skal tilsluttes KSM-4 og tilkobles automatisk til kørsel af toget ud af køresløjfen.
For indkørsel kan sporskiftet kobles udefra, og køreretningen inden for køresløjfen kan fastlægges:
- Manuelt via knapper eller et sammenligneligt kredsløb, der er tilsluttet til de to kontaktindgange eller
- Med DCC-sporskiftekommandoer til den integrerede sporskifte-decoders adresse
Egnede bløde typer: Bløde med dobbeltspoledrev eller motoriske sporskifter. Begge bløde typer kan tilsluttes direkte.
Yderligere egenskaber:
- Ikke egnet til drejeskiver.
- maks. Antal lokomotiver i køresløjfen: Ingen begrænsning
- min. Længde på køresløjfe: 1 gang træklængde + 1 gang længde på lokomotiv
- maks. Strøm i alle køretøjer i køresløjfen: 3 A.
- Integration i anlægsstyring: Mulighed for tilslutning af eksterne spor optaget-meldere eller RailCom-detektorer til det indvendige af køresløjfen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 fejeslibercenmodul KSM-4, udførelse: Udført-enhed i huset
