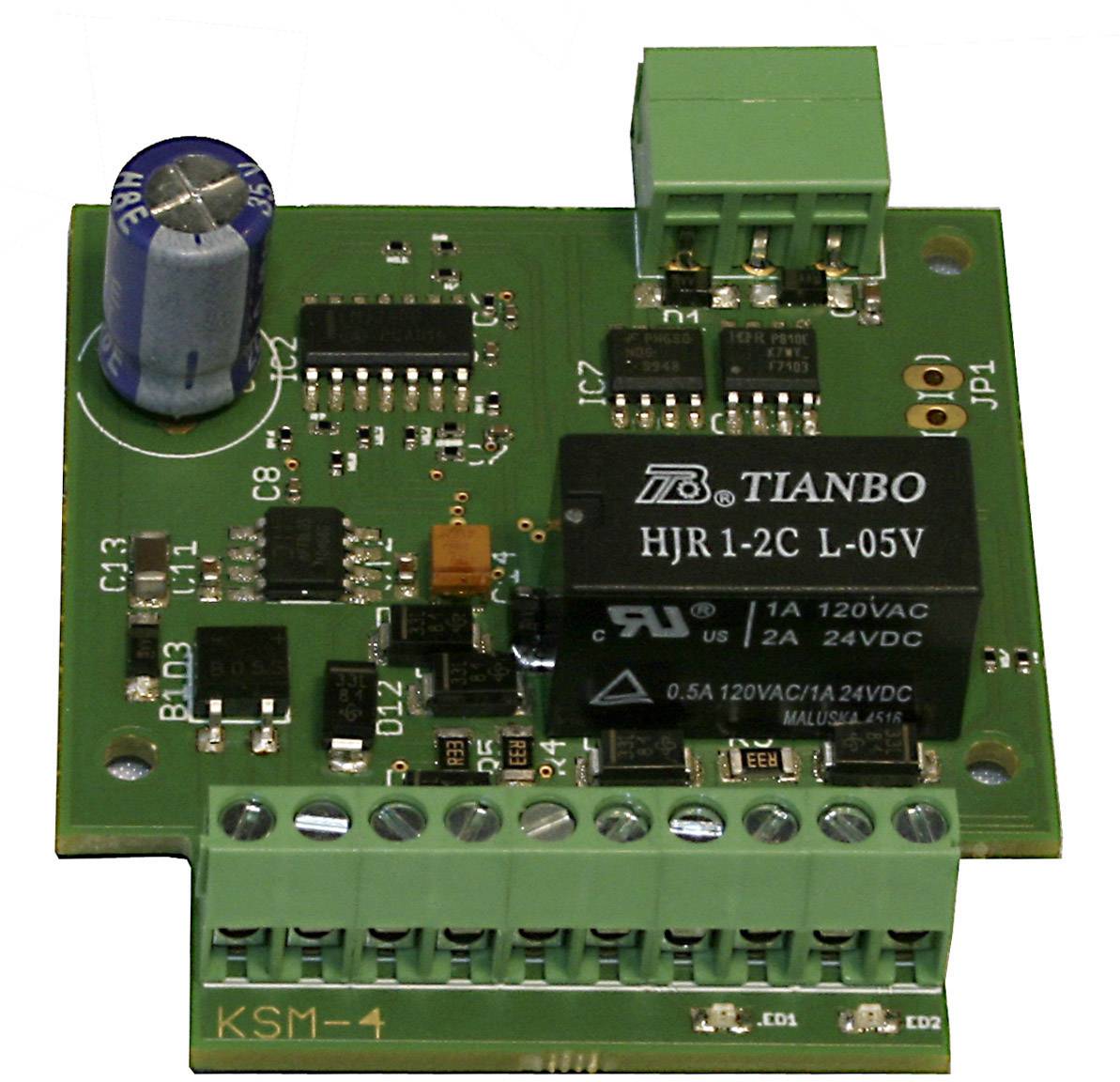

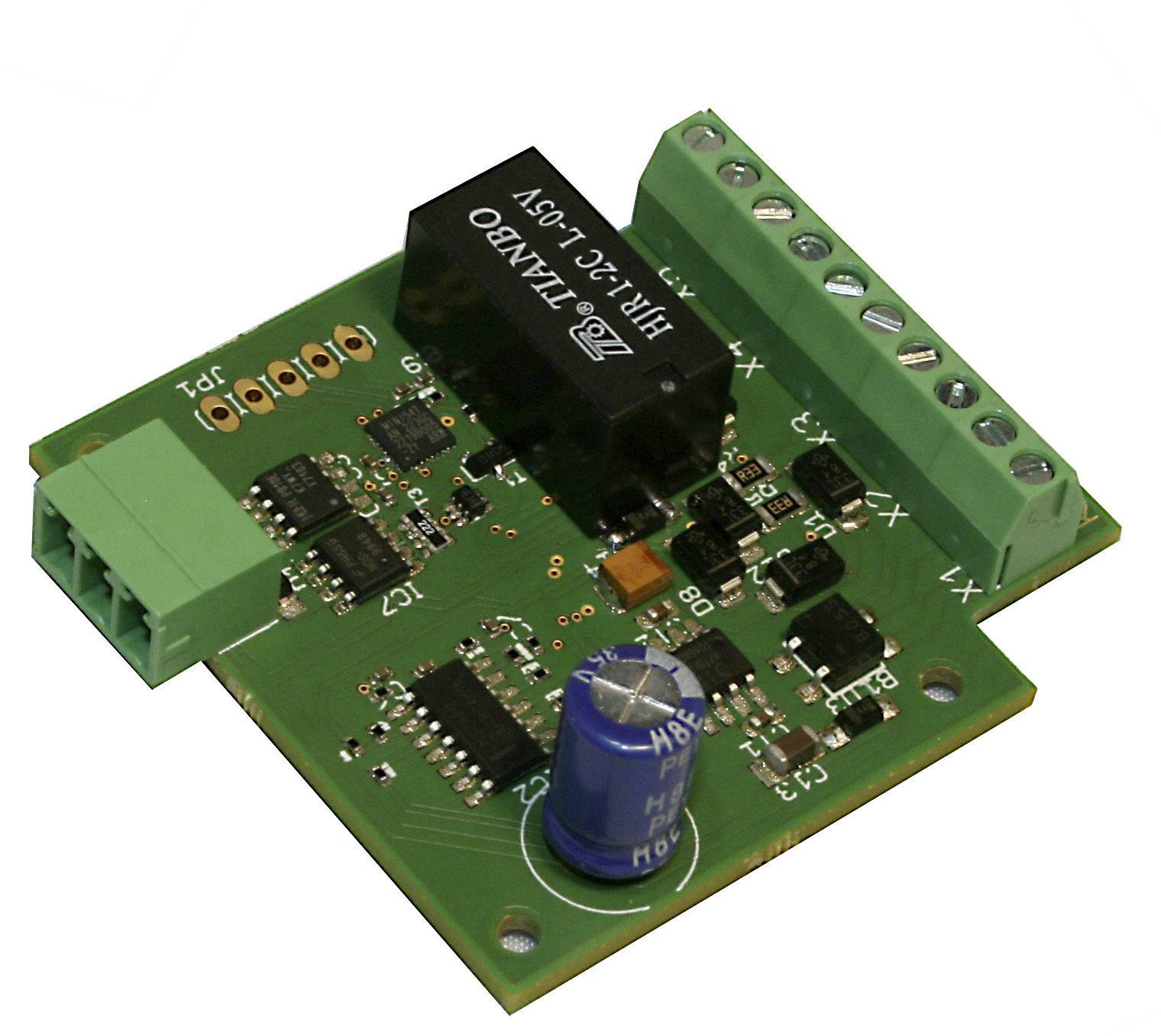

TAMS Elektronik 49-01146-01-C KSM-4 Sløjfemodul Færdigkomponent
EAN:
Fremstillingsnr.
Artikel nr.:
18 stk.
Antal
Total (311,20 kr. / stk.r)
311,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Øvrige digitale komponenter
- Integreret sporskiftestyring
Tekniske specifikationer
- Produkttype
Sløjfemodul
- Digitalt format
Universal
- Modeltype
Færdigkomponent
- L
48 mm
- Bredde
52 mm
- Dim.
(L x B) 48 mm x 52 mm
- Aldersklasse
fra 15 år
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1711508 TAMS Elektronik 49-01146-01-C KSM-4 Sløjfemodul Færdigkomponent
Beskrivelse
Køresløjfemodulet KSM-4 indstiller polariteten inden for køresløjfen afhængigt af skiftesporets stilling, således at der ikke kan opstå nogen kortslutning, når skillepunktet passerer. Mellem sporskiftet og køresløjfen er der placeret overgangsområder med integrerede sporbesat-meldere ("sensorspor"). Så snart et tog fra køresløjfen kører ind i et af de to overgangsområder, tilkobles sporskiftet og polariteten inden for køresløjfen.
Sporskiftet skal tilsluttes KSM-4 og tilkobles automatisk til kørsel af toget ud af køresløjfen. KSM-4 har to kontaktindgange til tilslutning af en tast (eller et lignende kredsløb), så sporskiftet kan stilles udefra. Således kan der før indkørsel angives en køreretning inden for køresløjfen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Sporskiftet skal tilsluttes KSM-4 og tilkobles automatisk til kørsel af toget ud af køresløjfen. KSM-4 har to kontaktindgange til tilslutning af en tast (eller et lignende kredsløb), så sporskiftet kan stilles udefra. Således kan der før indkørsel angives en køreretning inden for køresløjfen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Maks. Strøm for alle køretøjer inden for køresløjfen: 3 A
- sporskifter med dobbeltspoledrev eller motoriske sporskifter. Begge bløde typer kan tilsluttes direkte.
- maks. Skiftskiftestrøm for sporskifte 1 A.
Inkluderet i leveringen
- Vendesløjfemodul
- Vejledning.
