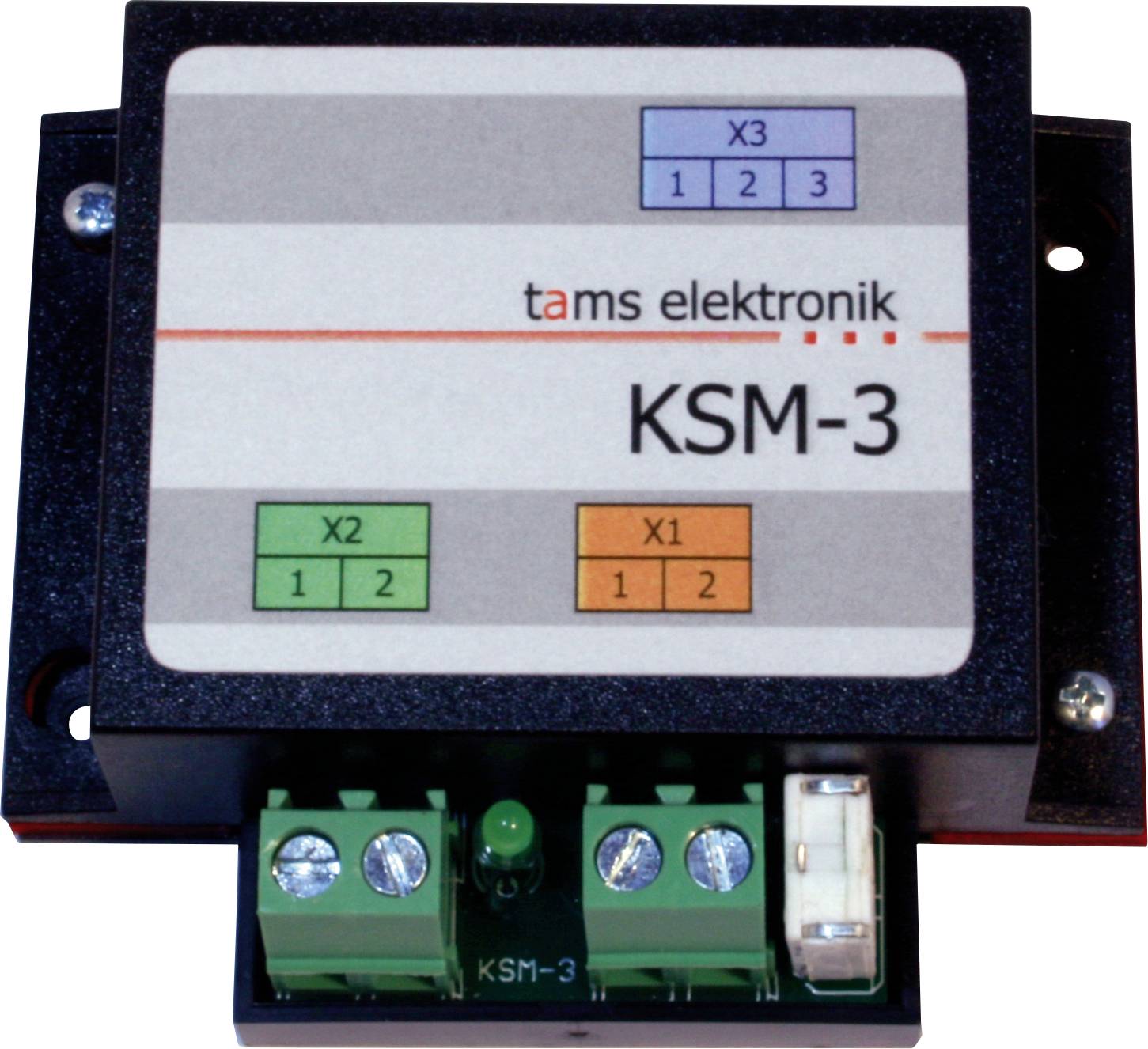

TAMS Elektronik 49-01137-01 KSM-3 Sløjfemodul Tilbehør
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Øvrige digitale komponenter
- Med integreret sporskiftestyring.
- Kortslutningsarm.
- Til køretøjer op til 8 A.
Tekniske specifikationer
- Digitalformaterne: Alle
- Sporudgange:
- 2 til tilslutning af spor inde i køresløjfen
- - 2 til tilslutning af spor uden for køresløjfen
- Sporudgang:
- - Tilslutning af et sporskifte, valgfrit
- Antal: 1
- - Til direkte tilslutning af et sporskifte med dobbeltspoledrev
- - Maksimal strømstyrke 1 A
- Spændingsforsyning: På skinnerne
- Maks. Strøm i alle køretøjer i køresløjfen: 8 A.
- Mål i elektroniske kort: 48 x 52 mm
- Mål inklusive kabinet: 70 x 60 x 25 mm
- Produkttype
Sløjfemodul
- Digitalt format
Universal
- Modeltype
Tilbehør
- L
70 mm
- Bredde
60 mm
- H
25 mm
- Dim.
(L x B x H) 70 x 60 x 25 mm
- Aldersklasse
fra 15 år
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775671 TAMS Elektronik 49-01137-01 KSM-3 Sløjfemodul Tilbehør
Beskrivelse
Funktionsprincip:
Køresløjfemodulet KSM-3 ændrer polariteten inden for få millisekunder, så snart det detekterer spændingsfaldet ved overgangen til kortslutning ved ind- eller udkørsel af et tog. KSM-3 reagerer altså allerede, før spændingen faktisk bryder sammen som følge af kortslutninger. For at sikre en præcis indstilling af kortslutningsfølsomheden viser en LED på printpladen den optimale indstilling.
Tilslutning af sporskiftet (optinal):
Sporskiftet kan tilsluttes til KSM-3 og tilkobles derefter automatisk til kørsel af toget ud af køresløjfen. Sporskiftet kan også stilles manuelt eller ved hjælp af eksterne kredsløb. Således kan der før indkørsel angives en køreretning inden for køresløjfen.
Egnede bløde typer: Bløde med dobbeltspoledrev eller motoriske sporskifter. Til tilslutning af motoriske sporskifter er en ekstra adapter AMW plus nødvendig.
Yderligere egenskaber:
Egnet til drejeskiver.
- maks. Antal lokomotiver i køresløjfen: Ingen begrænsning
- min. Køresløjets længde: 1 gang træklængde
- maks. Strøm i alle køretøjer i køresløjfen: 8 A.
- Integration i anlægsstyring: Mulighed for tilslutning af eksterne spor optaget-meldere eller RailCom-detektorer til det indvendige af køresløjfen
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Køresløjfemodulet KSM-3 ændrer polariteten inden for få millisekunder, så snart det detekterer spændingsfaldet ved overgangen til kortslutning ved ind- eller udkørsel af et tog. KSM-3 reagerer altså allerede, før spændingen faktisk bryder sammen som følge af kortslutninger. For at sikre en præcis indstilling af kortslutningsfølsomheden viser en LED på printpladen den optimale indstilling.
Tilslutning af sporskiftet (optinal):
Sporskiftet kan tilsluttes til KSM-3 og tilkobles derefter automatisk til kørsel af toget ud af køresløjfen. Sporskiftet kan også stilles manuelt eller ved hjælp af eksterne kredsløb. Således kan der før indkørsel angives en køreretning inden for køresløjfen.
Egnede bløde typer: Bløde med dobbeltspoledrev eller motoriske sporskifter. Til tilslutning af motoriske sporskifter er en ekstra adapter AMW plus nødvendig.
Yderligere egenskaber:
Egnet til drejeskiver.
- maks. Antal lokomotiver i køresløjfen: Ingen begrænsning
- min. Køresløjets længde: 1 gang træklængde
- maks. Strøm i alle køretøjer i køresløjfen: 8 A.
- Integration i anlægsstyring: Mulighed for tilslutning af eksterne spor optaget-meldere eller RailCom-detektorer til det indvendige af køresløjfen
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 fejeslibercenmodul KSM-3, udførelse: Udført-enhed i huset
