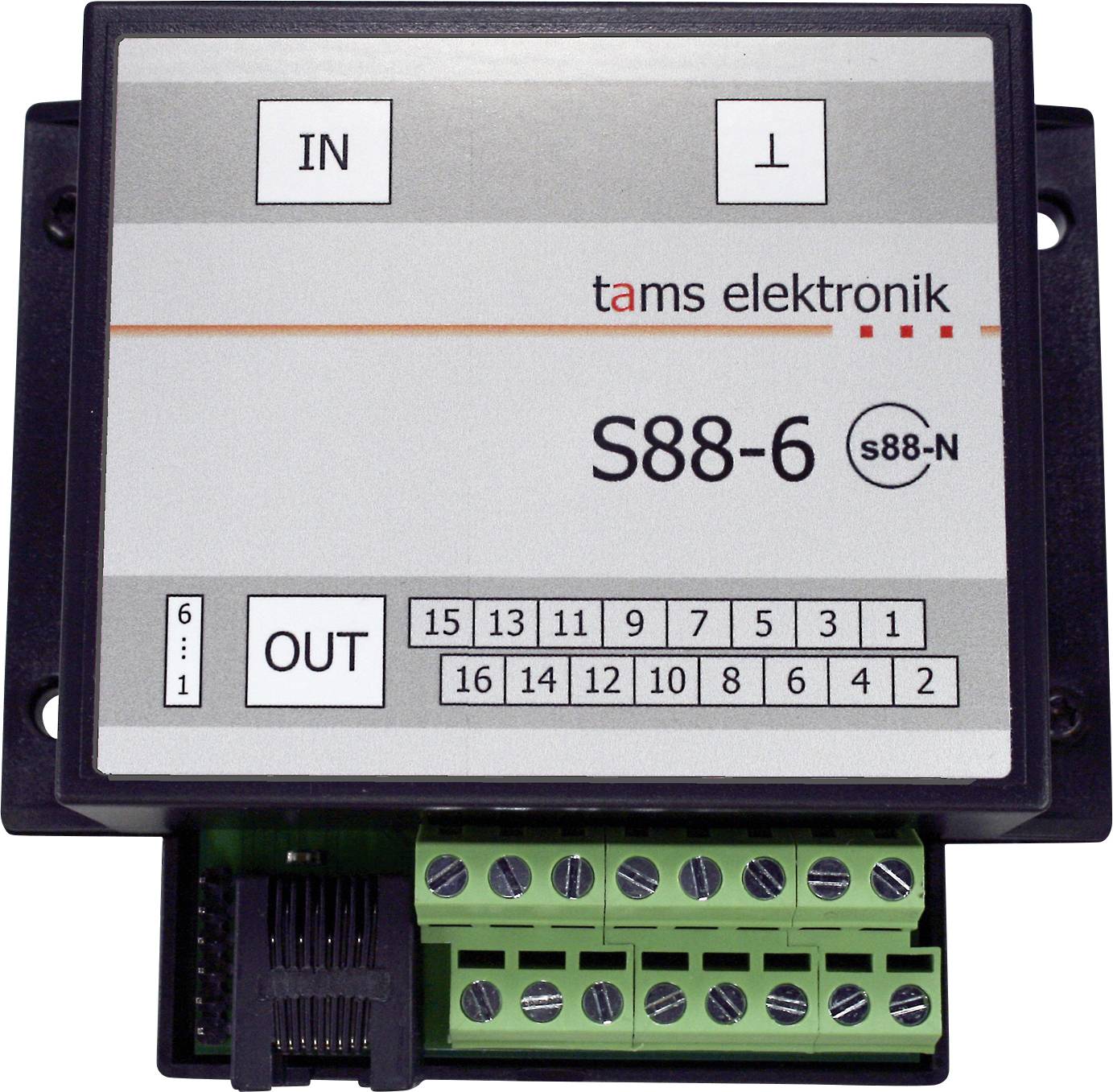

TAMS Elektronik 44-01607-01 S88-6 Tilbagemeldingsdekoder
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Tilslutning til centralen via patchkabel (RJ-45) eller 6-polet kabel
- Optimeret til anvendelse i midterledersystemer
Tekniske specifikationer
- Tilbagemeldingsbus: s88
- Adressering: Automatisk
- Antal overvågede afsnit: Højst 16
- Tilslutninger til s88-bus: 2 x RJ-45 til tilslutning af patchkabler iht. s88-N. Alternativt for tilslutning til digitalcentral: 1x6-polet stiftliste til tilslutning af 6-polet kabel.
- Spændingsforsyning 5 - 15 V jævnstrøm (leveres af s88-bussen)
- Mål i elektroniske kort: 64 x 85 mm
- Mål inklusive kabinet: 100 x 90 x 35 mm
- Produkttype
Tilbagemeldingsdekoder
- Digitalt format
S 88
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Produc.-delnr.
44-01607-01
- Modeltype
Tilbehør
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775670 TAMS Elektronik 44-01607-01 S88-6 Tilbagemeldingsdekoder
Beskrivelse
Yderligere massetilslutning ("diodrick"):
I tilbagemeldingsafsnit forsynes lokomotivet via midterlederen og den gennemgående udendørsstige. En afbrydelse af jordforbindelsen ved den gennemgående skinne (f.eks. som følge af forurening) har direkte indflydelse på kørselsadfærden. I værste fald bliver lokomotivet stående eller kører ikke tilbage efter et stop i tilbagemeldingsafsnittet. Problemet kan løses ved at forbinde de to udvendige ledere med hinanden ved hjælp af en diode. Denne såkaldte "diodrick" udnytter, at der til tilbagemeldingen i s88-bussen kun kan benyttes en halvaksel af den digitale spænding. Ved indbygning af en diode bliver den anden halvaksel "omledt" fra den isolerede til den gennemgående skinne og dermed fremstillet en ekstra massetilslutning. Ved s88-6 er dioderne integreret i kredsløbet, så den omfattende eftermontering af dioder ikke længere er nødvendig.
Tilslutning af s88-busledning:
2 x RJ-45 til tilslutning af patchkabler iht. s88-N. Alternativt for tilslutning til digitalcentral: 1x6-polet stiftliste til tilslutning af 6-polet kabel.
Specifikationer:
Antal indgange: 16
Tilslutning af s88-busledning: 2 x RJ-45 til tilslutning af patchkabler i henhold til s88-N. Alternativt for tilslutning til digitalcentral: 1x6-polet stiftliste til tilslutning af 6-polet kabel.
Adressering: Automatisk
Underlægnings-meddelelse: Stelkontakt
Mål på printplade 72 x 82 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
I tilbagemeldingsafsnit forsynes lokomotivet via midterlederen og den gennemgående udendørsstige. En afbrydelse af jordforbindelsen ved den gennemgående skinne (f.eks. som følge af forurening) har direkte indflydelse på kørselsadfærden. I værste fald bliver lokomotivet stående eller kører ikke tilbage efter et stop i tilbagemeldingsafsnittet. Problemet kan løses ved at forbinde de to udvendige ledere med hinanden ved hjælp af en diode. Denne såkaldte "diodrick" udnytter, at der til tilbagemeldingen i s88-bussen kun kan benyttes en halvaksel af den digitale spænding. Ved indbygning af en diode bliver den anden halvaksel "omledt" fra den isolerede til den gennemgående skinne og dermed fremstillet en ekstra massetilslutning. Ved s88-6 er dioderne integreret i kredsløbet, så den omfattende eftermontering af dioder ikke længere er nødvendig.
Tilslutning af s88-busledning:
2 x RJ-45 til tilslutning af patchkabler iht. s88-N. Alternativt for tilslutning til digitalcentral: 1x6-polet stiftliste til tilslutning af 6-polet kabel.
Specifikationer:
Antal indgange: 16
Tilslutning af s88-busledning: 2 x RJ-45 til tilslutning af patchkabler i henhold til s88-N. Alternativt for tilslutning til digitalcentral: 1x6-polet stiftliste til tilslutning af 6-polet kabel.
Adressering: Automatisk
Underlægnings-meddelelse: Stelkontakt
Mål på printplade 72 x 82 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 s88-tilbagemelder S88-6, udførelse: Klar-enhed i huset
