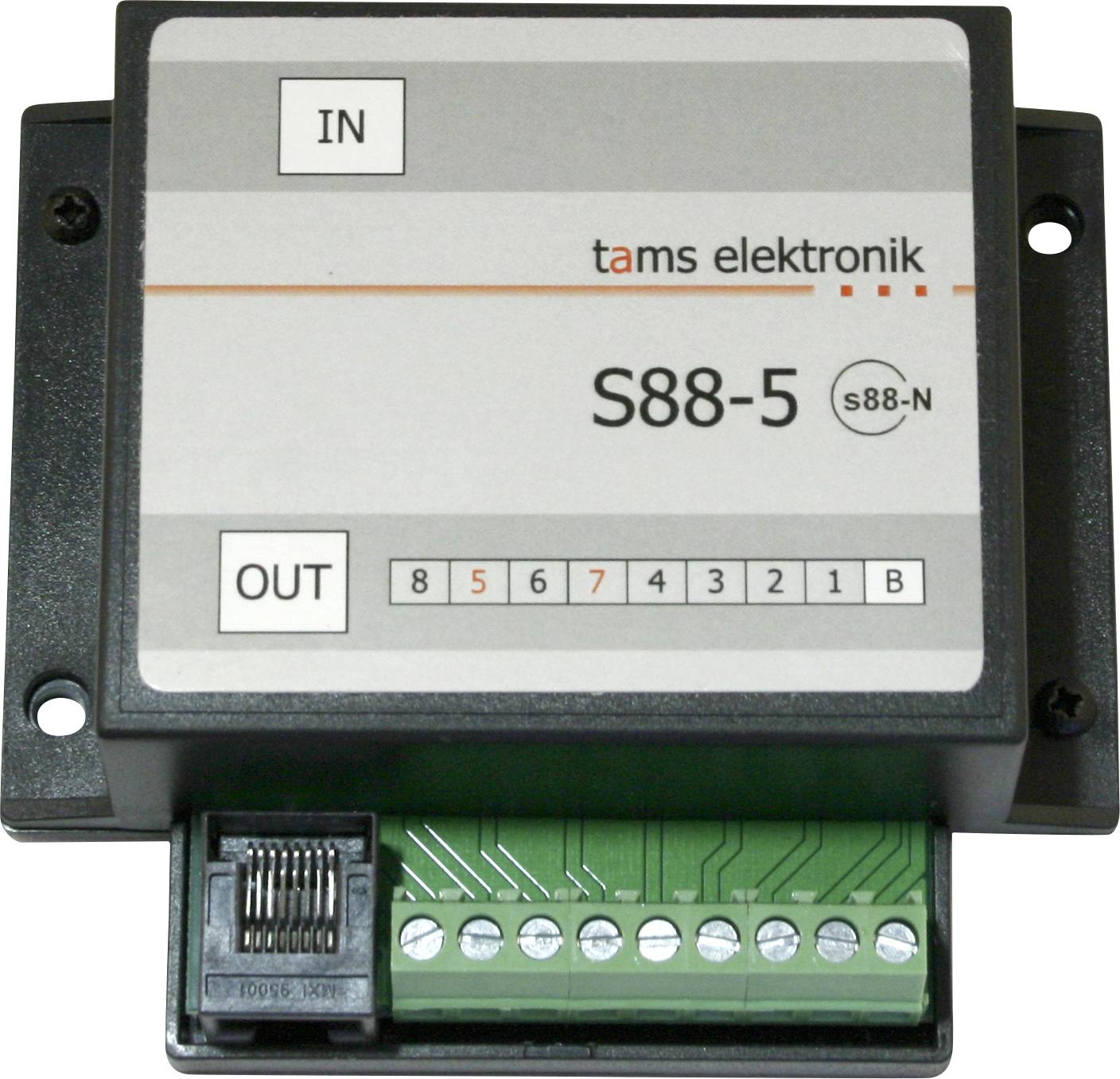

TAMS Elektronik 44-01507-01 S88-5 Tilbagemeldingsdekoder
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Tilslutning af s88-busledning via RJ-45-tilslutninger i henhold til s88-N.
- Kompatibel med alle komponenter, der arbejder med s88-bussen udviklet af firmaet Märklin.
Tekniske specifikationer
- Tilbagemeldingsbus: s88
- Adressering: Automatisk
- Antal overvågede afsnit: Højst 8
- Tilslutninger til s88-bussen: RJ-45 iht. S88-N.
- Spændingsforsyning 5 - 15 V jævnstrøm (leveres af s88-bussen)
- Maks. Strøm i de overvågede afsnit: 1.500 mA pr. afsnit
- Strømgenkendelse's følsomhed: 6 mA
- Mål i elektroniske kort: 64 x 85 mm
- Mål inklusive kabinet: 100 x 90 x 35 mm
- Produkttype
Tilbagemeldingsdekoder
- Digitalt format
S 88
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Produc.-delnr.
44-01507-01
- Modeltype
Tilbehør
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775669 TAMS Elektronik 44-01507-01 S88-5 Tilbagemeldingsdekoder
Beskrivelse
Integreret spor optaget-detektor:
Takket være den forholdsvis lave følsomhed (6 mA) minimeres falske meddelelser. Bemærk: Den lille strøm, der flyder i jævnstrømsanlæg, når en aksel af et køretøj er overtrukket med en modstandslak, er muligvis ikke tilstrækkelig til at blive detekteret.
Galvanisk isolering
Områderne "spor optaget-detektor" og "s88-kvittering" er elektrisk adskilt af optokoblere. Dermed bliver fejlspidser filtreret og brumsløjfer samt fejlstrømme effektivt forhindret.
Tilslutning af s88-busledning:
RJ-45-tilslutninger i henhold til standard s88-N.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Takket være den forholdsvis lave følsomhed (6 mA) minimeres falske meddelelser. Bemærk: Den lille strøm, der flyder i jævnstrømsanlæg, når en aksel af et køretøj er overtrukket med en modstandslak, er muligvis ikke tilstrækkelig til at blive detekteret.
Galvanisk isolering
Områderne "spor optaget-detektor" og "s88-kvittering" er elektrisk adskilt af optokoblere. Dermed bliver fejlspidser filtreret og brumsløjfer samt fejlstrømme effektivt forhindret.
Tilslutning af s88-busledning:
RJ-45-tilslutninger i henhold til standard s88-N.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 s88-tilbagemelder S88-5, udførelse: Klar-enhed i huset
- 1 patch-kabel med RJ-45-stik (længde: 0,5 m)
