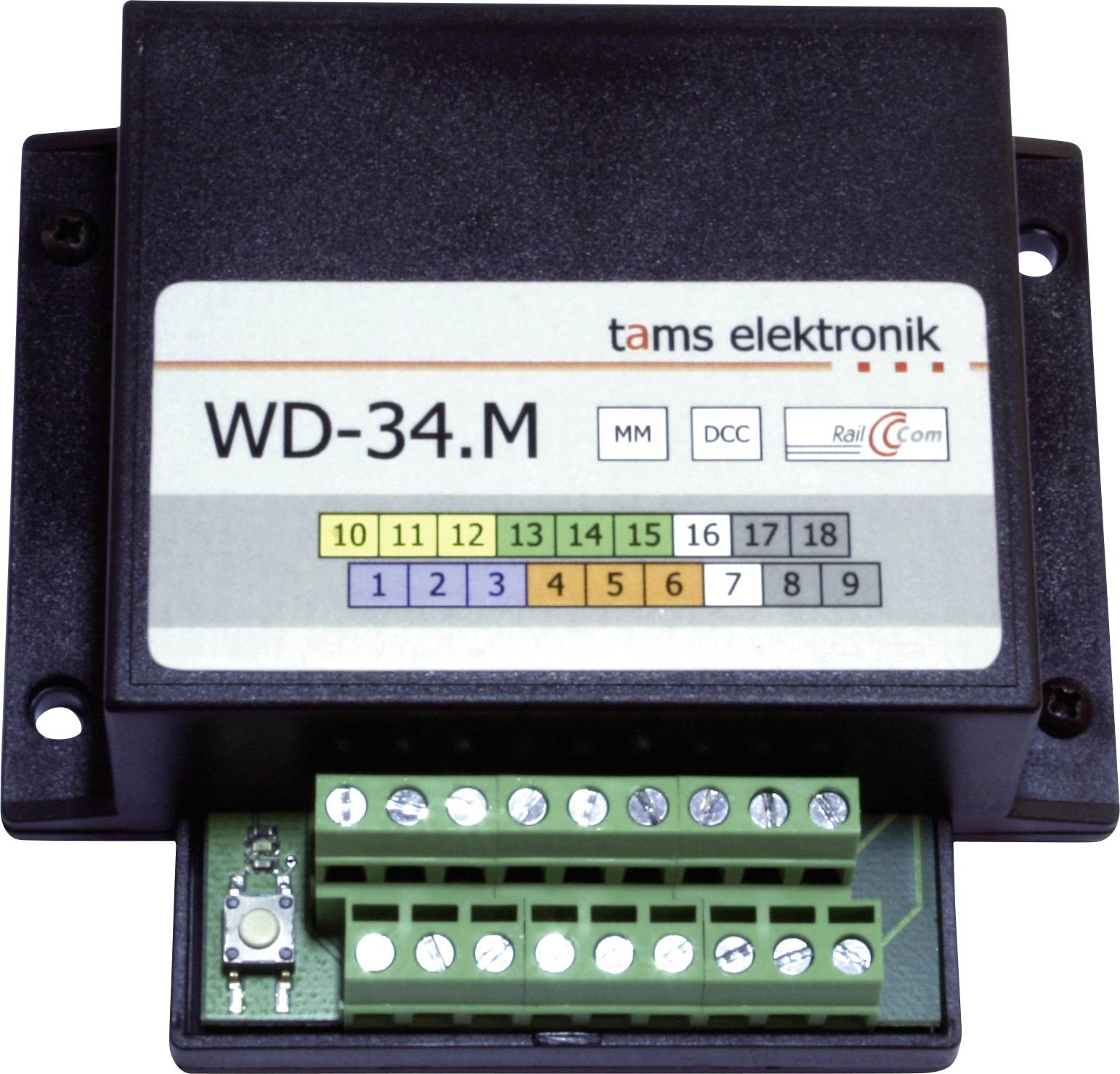

TAMS Elektronik 43-02367-01 WD-34.M Sporskiftedekoder
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Specielt til styring af maks. 4 motoriske sporskifter (med eller uden endestop).
- Det er muligt at styre maks. 4 sporskifter med dobbeltspoledrev eller maks. 8 andre magnetartikler.
- Det er muligt at blande med motoriske sporskifter og magnetartikler.
- Med indstillelig on-time.
Tekniske specifikationer
- Digitalformaterne Motorola og DCC (i overensstemmelse med NMRA-og NF-standard)
- Adressekvidde: MM: 1020 sporadresser, DCC: 2040 sporadresser eller 510 køretøjsdekoder-adresser (lokomotivadresser)
- Antal udgange: 8 (= 4 udgangsspare)
- Forsyningsspænding:
- - Digital spænding fra Boosterklemrække
- - Eller separat transformer (10 - 18 V vekselspænding) eller separat strømforsyning (12 - 24 V jævnspænding)
- - Maksimal strøm pr. udgang: Op til 2 sekunder: 1.500 mA / konstant: 800 mA
- Mål i elektroniske kort: 72 x 82 mm
- Mål inklusive kabinet: 100 x 90 x 35 mm
- Produkttype
Sporskiftedekoder
- Dekoder-producent
Tams
- Digitalt format
MM
DCC
- Type
Tilbehør
- Indstillelige effekter
Switch med motorisk drev og endeafkobling
- Antal udgange
8 x
- Adresseområde
MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)
- Strøm til koblingsudgange (maks.)
800 mA
- Analog drift mulig
Nej
- RailCom-understøttelse
Ja
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Produc.-delnr.
43-02367-01
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775667 TAMS Elektronik 43-02367-01 WD-34.M Sporskiftedekoder
Beskrivelse
Til styring af
- Sporskifter med motorisk drev. En ekstra adapter er ikke nødvendig!
- Sporskifter med dobbeltspoledrev
- Formsignaler med dobbeltspoledrev
- Afkoblere
Programmering:
- DCC-centraler: Indstilling af alle dekoder-egenskaber via konfigurationsvariabler (CVS).
Alternativt: Indstilling af dekoderadressen ved hjælp af en programmeringsknapper.
- Motorola - Central: Indstilling af dekoderadressen ved hjælp af programmeringsknappen
Aktivering
- Med DCC- eller MM-sporskiftningskommandoer: Automatisk formatregistrering, blandingsdrift mulig
- Alternativt med DCC-lokomotivkommandoer
Indstillelig koblingstid ("on-time"):
Længden af impulserne til kobling af magnetartikler kan indstilles på CVS til en værdi mellem 50 ms og ca. 12 sekunder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
- Sporskifter med motorisk drev. En ekstra adapter er ikke nødvendig!
- Sporskifter med dobbeltspoledrev
- Formsignaler med dobbeltspoledrev
- Afkoblere
Programmering:
- DCC-centraler: Indstilling af alle dekoder-egenskaber via konfigurationsvariabler (CVS).
Alternativt: Indstilling af dekoderadressen ved hjælp af en programmeringsknapper.
- Motorola - Central: Indstilling af dekoderadressen ved hjælp af programmeringsknappen
Aktivering
- Med DCC- eller MM-sporskiftningskommandoer: Automatisk formatregistrering, blandingsdrift mulig
- Alternativt med DCC-lokomotivkommandoer
Indstillelig koblingstid ("on-time"):
Længden af impulserne til kobling af magnetartikler kan indstilles på CVS til en værdi mellem 50 ms og ca. 12 sekunder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 sporskiftedekoder WD-34.M, udførelse: Færdig enhed i kabinet
