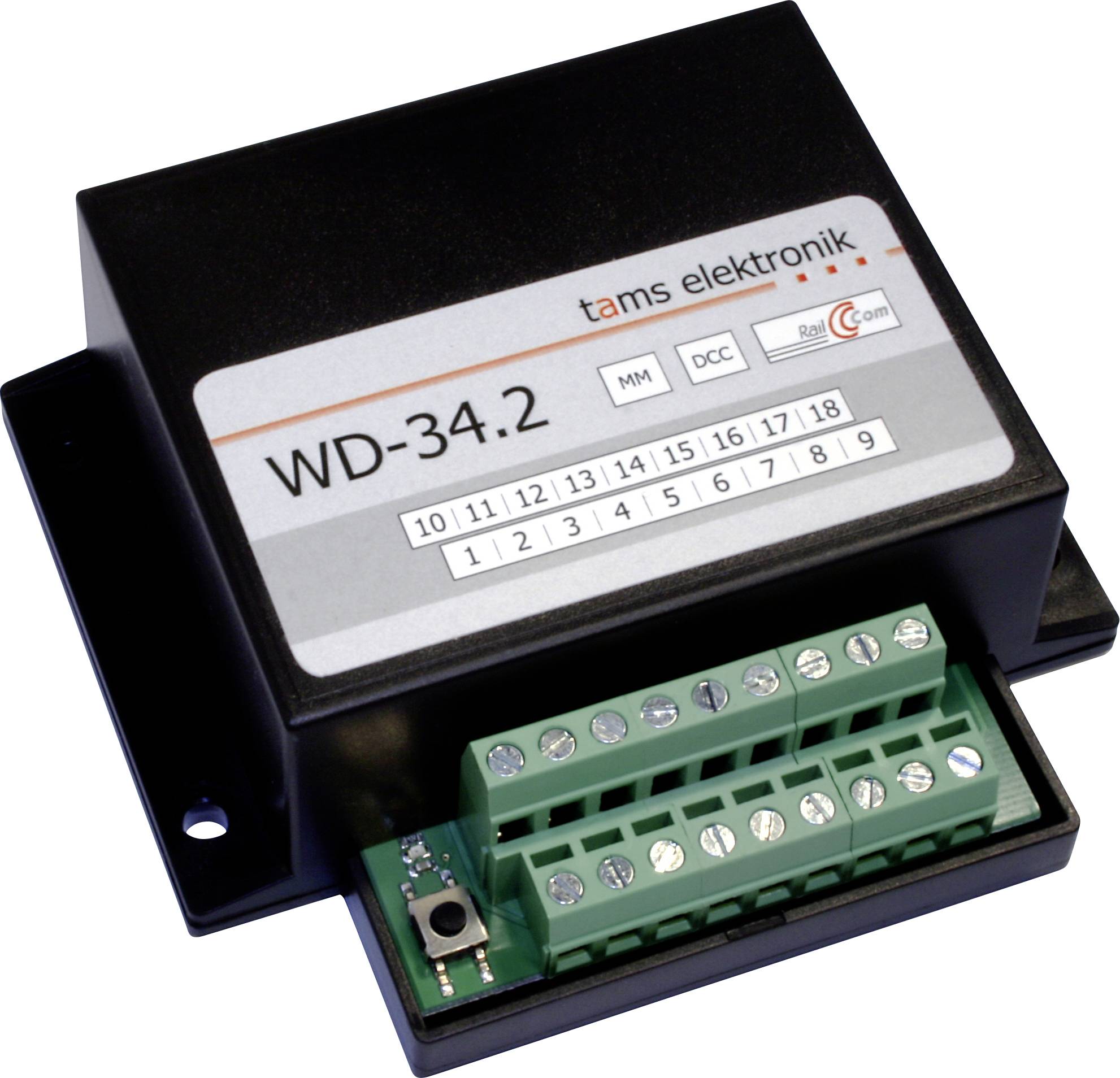

TAMS Elektronik 43-02357-01 WD-34.2 Sporskiftedekoder
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Til aktivering af 4 sporskifter eller semaforsignaler med dobbeltspoledrev eller 8 andre magnetartikler (for eksempel afkoblere).
- Kan også anvendes til styring af 1- eller 2-begrebsmæssige lyssignaler eller sporskiftelanterner med LED.
- Med indstillelig on-time.
Tekniske specifikationer
- Digitalformaterne Motorola og DCC (i overensstemmelse med NMRA-og NF-standard)
- Adressekvidde: MM: 1020 sporadresser, DCC: 2040 sporadresser eller 510 køretøjsdekoder-adresser (lokomotivadresser)
- Antal udgange: 8 (= 4 udgangsspare)
- Forsyningsspænding:
- - Digital spænding fra Boosterklemrække
- - Eller separat transformer (10 - 18 V vekselspænding) eller separat strømforsyning (12 - 24 V jævnspænding)
- - Maksimal strøm pr. udgang: Op til 2 sekunder: 1.500 mA / konstant: 800 mA
- Mål i elektroniske kort: 72 x 82 mm
- Mål inklusive kabinet: 100 x 90 x 35 mm
- Produkttype
Sporskiftedekoder
- Dekoder-producent
Tams
- Digitalt format
MM
DCC
- Type
Tilbehør
- Indstillelige effekter
Switch med motorisk drev og endeafkobling
- Antal udgange
8 x
- Adresseområde
MM: 1020 Weichenadressen, DCC: 2040 Weichenadressen oder 510 Fahrzeugdecoderadressen (Lokadressen)
- Strøm til koblingsudgange (maks.)
800 mA
- Analog drift mulig
Nej
- RailCom-understøttelse
Ja
- L
100 mm
- Bredde
90 mm
- H
35 mm
- Dim.
(L x B x H) 100 x 90 x 35 mm
- Produc.-delnr.
43-02357-01
- UKCA
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3775666 TAMS Elektronik 43-02357-01 WD-34.2 Sporskiftedekoder
Beskrivelse
Til styring af
- Sporskifter med dobbeltspoledrev. Bemærk: For at styre sporskifter med motorisk drev er der desuden brug for en adapter til motoriske sporskifter (for eksempel AMW plus).
- Formsignaler med dobbeltspoledrev
- Afkoblere
Programmering:
- DCC-centraler: Indstilling af alle dekoder-egenskaber via konfigurationsvariabler (CVS).
Alternativt: Indstilling af dekoderadressen ved hjælp af en programmeringsknapper.
- Motorola - Central: Indstilling af dekoderadressen ved hjælp af programmeringsknappen
Aktivering
- Med DCC- eller MM-sporskiftningskommandoer: Automatisk formatregistrering, blandingsdrift mulig
- Alternativt med DCC-lokomotivkommandoer
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
- Sporskifter med dobbeltspoledrev. Bemærk: For at styre sporskifter med motorisk drev er der desuden brug for en adapter til motoriske sporskifter (for eksempel AMW plus).
- Formsignaler med dobbeltspoledrev
- Afkoblere
Programmering:
- DCC-centraler: Indstilling af alle dekoder-egenskaber via konfigurationsvariabler (CVS).
Alternativt: Indstilling af dekoderadressen ved hjælp af en programmeringsknapper.
- Motorola - Central: Indstilling af dekoderadressen ved hjælp af programmeringsknappen
Aktivering
- Med DCC- eller MM-sporskiftningskommandoer: Automatisk formatregistrering, blandingsdrift mulig
- Alternativt med DCC-lokomotivkommandoer
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 sporskiftedekoder WD WD-34.2, udførelse: Færdig enhed i kabinet
