TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder uden kabel
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Alle funktioner i nex18-interfacet herunder Susi

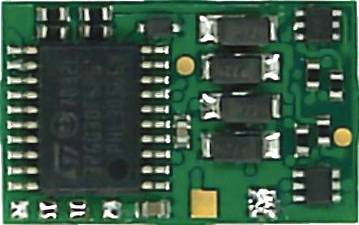

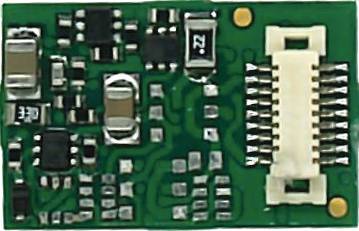

- SMD-bestykket printplade
Tekniske specifikationer
- Dataformater: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF i overensstemmelse med NMRA-og NF-standard)
- Formater til automatisk logon på bildekodere: DCC-A i henhold til NF-218 (kan frakobles)
- Feedback-format: RailCom iht. NF-217 (kan frakobles)
- Next18-interface i henhold til NF-118
- 4 forstærkede funktionsudgange (F0f, F0f, AUX1 og AUX2)
- 2 uforstærkede udgange (AUX5 og AUX6)
- Afhængigt af konfigurationen: 2 uforstærkede udgange (AUX3 og AUX4) eller 2 tilslutninger til trækbussen, for eksempel "data (data)" og "takt (CLOCK)" i Susi-interface
- 1 tilslutning til ekstern støttekondensator (kapacitet 100 til 220 µF, spændingsstyrke min. 35 V) eller en ekstern bufferkobling
- Spændingsforsyning 12 - 20 volt digitalspænding eller analog køretransformator (jævnspænding)
- Strømforbrug (uden tilsluttede forbrugere): Maks. 20 mA
- Beskyttelsesklasse: IP 00 (betydning: Ingen beskyttelse mod fremmedlegemer, berøring eller vand)
- Overbelastningsbeskyttelse: Automatisk frakobling af dekoderen ved overskridelse af den tilladte motor- eller samlede strøm
- Vægt: Ca. 0,6 g
- Produkttype
Funktionsdekoder
- Dekoder-producent
Tams
- Digitalt format
DCC
MM
- Dekoder-udførelse
uden kabel
- Interfaces
Uden kabel
- Indstillelige effekter
Dæmpning
Blink
Rangerlys
Belysninger
Enkeltblink
Igangsætning
Lyssignaler
Indvendig belysning
- Antal udgange
4 x
- Antal koblingsfunktioner
4
- Adresseområde
DCC: 127 oder 10.239 | MM: 255
- Start- & bremsekarakteristikker, med separat indstilling
Nej
- Maks. totalstrøm
1000 mA
- Analog drift mulig
Ja
- Automatisk systemgenkendelse
Ja
- Lastregulering
Ja
- RailCom-understøttelse
Ja
- Susi-interface
Ja
- Integreret pendulautomatik
Nej
- L
15 mm
- Bredde
9.5 mm
- H
2.9 mm
- Aldersklasse
fra 15 år

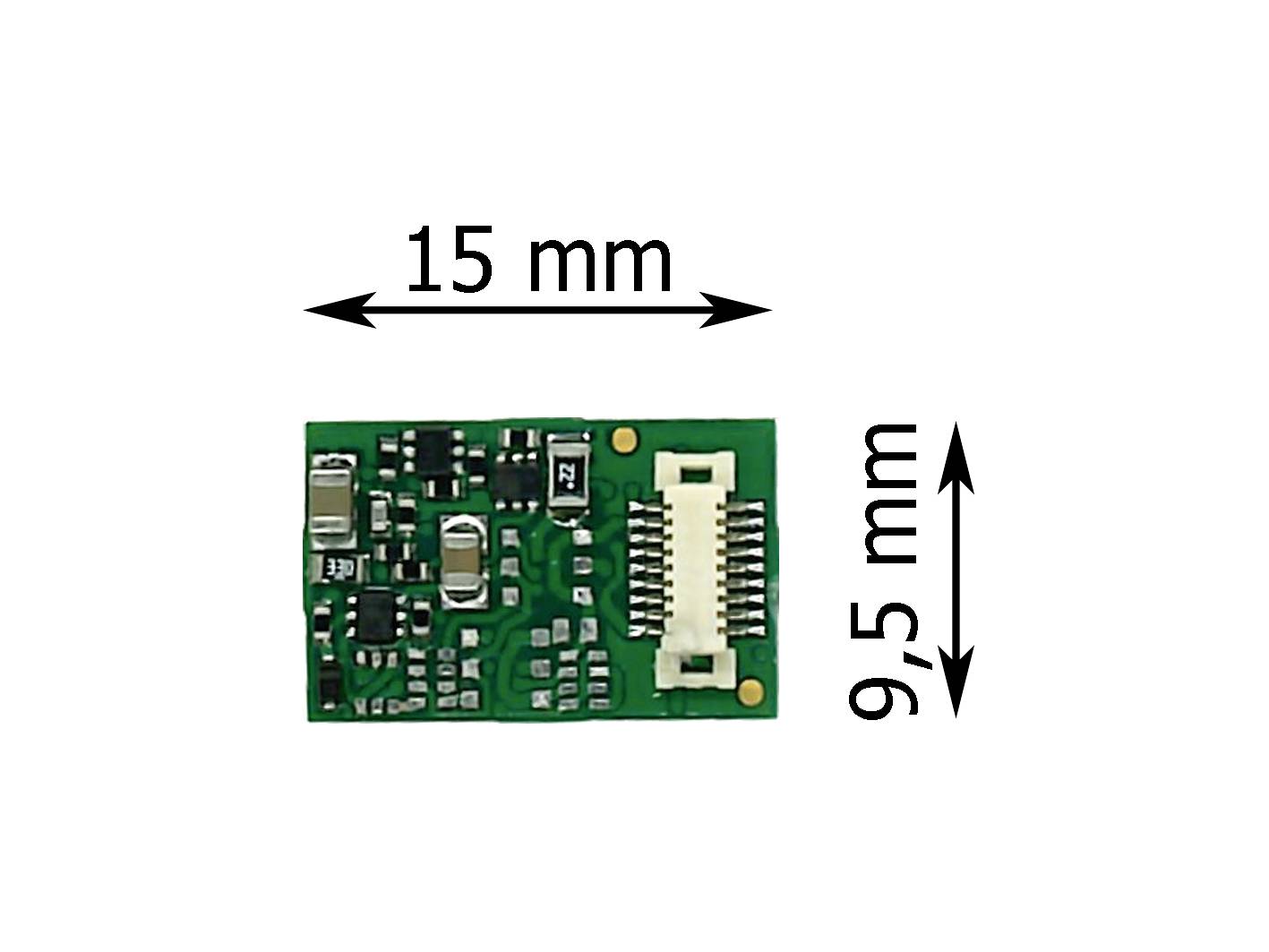

- Dim.
(L x B x H) 15 x 9.5 x 2.9 mm
- Produc.-delnr.
42-01194-01-C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder uden kabel
Instruktioner for brug og sikkerhed 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 Funktionsdekoder uden kabel
Beskrivelse
Digital drift i II-format:
Maks. 255 adresser
14 eller 27b køretrin
Funktioner F0 til F8 (F5 til F8 via anden adresse)
Programmering: Register
Digital drift i DCC-format:
127 basis-adresser eller 10.239 udvidede adresser
14, 28 eller 128 køretrin
Funktioner F0 til F28
Programmering: Konfigurationsvariabler (Direct Programming på programmeringsspor, DCC-konform) eller POM (Programming on Main = hovedspor-programmering)
Analog drift:
Analoge anlæg med jævnstrøms-køretransformator
Automatisk analog identifikation
Kan slås fra
Automatiske forløb
Hastighedsafhængig til- og frakobling. Eksempel på anvendelse: Til og fra fjernlyset eller førerhusbelysningen.
Automatisk logon via DCC-A.
Funktionsudgange
Tildeling af funktioner til udgangene med Function Mapping i henhold til NF-227. Hver funktion (F0 til F28, hver separat til kørsel frem og tilbage) kan tildeles en eller flere udgange. Desuden er der mulighed for at tildele funktionerne en anden funktion end "FRA" -kontakten.
Tildeling af udgange til funktionerne: Kan vælges frit
Effekter på funktionsudgange:
Retningsafhængig kobling
Rangerlys: Når der skiftes til rangerdrift, tændes rangerlokomotiv-signalerne samtidigt, og signalerne til normal drift slukkes.
Inverteret kobling: Ved stilling "on" aktiveres den tildelte udgang fra-, ved stilling "off".
Blinker: Ved tildeling af blinkfunktionen til 2 udgange og funktionen "inverteret kobling" til en af de to udgange oprettes en vekselvenstre. Blinkfrekvensen indstilles separat for hver udgang.
Dæmpning: Til reduktion af spænding ved udgangen. Eksempel på anvendelse: De ældre køretøjers lygter, som er beregnet til analog drift, kan dæmpes og skal derefter ikke udskiftes efter indbygning af dekoderen.
Gradvis op- og neddæmpning: Til gradvis forøgelse eller reduktion af spændingen ved udgangen: Anvendelseseksempel: Simulering af gamle olie- eller glødepærer.
Brand-simulering
Til/fra ved en defineret spænding (hastighed)
Udløsning af funktionerne:
Aktivering af funktionstasterne/til-/frakobling af funktionerne
Tilbagemelding med RailCom
RailCom-kanaler i henhold til NF-217: Sende dekoderadressen
Send dynamisk RailCom-information: Modtage-statistik
Udlæsning af CV
