TAMS Elektronik 41-04482-01-C LD-G-42.2 Lokdekodere med kabel, med stik

EAN:
Fremstillingsnr.
Artikel nr.:

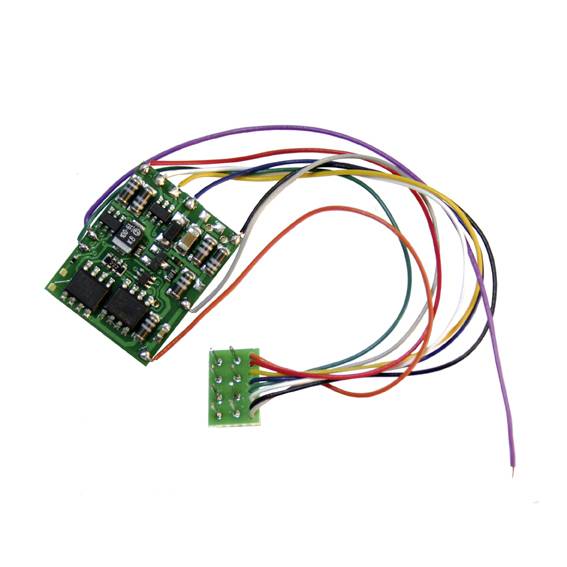

Et grønt printplade med flere elektroniske komponenter og farvede ledninger, der bruges til styring af elektroniske enheder.
Et grønt printplade med flere elektroniske komponenter og farvede ledninger, der bruges til styring af elektroniske enheder.
TAMS Elektronik
Udgået


Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Dokumenter og downloads
  • Beskrivelse
  • Inkluderet i leveringen
  • Købes ofte sammen
  • tilbehør

Højdepunkter og detaljer

Lokdekodere

  • Til H0-lokomotiver med jævnstrøms-motor
  • Ny version med støtte fra ABC-bremseproceduren og konstant bremselængde
  • SMD-bestykket printplade med 8-polet stik i henhold til nem 652 og ekstra tilslutningskabel til AUX2

Tekniske specifikationer

  • Dataformater: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF i overensstemmelse med NMRA-og NF-standard)
  • Formater til automatisk logon på bildekodere: DCC-A i henhold til NF-218 (kan frakobles)
  • Feedback-format: RailCom iht. NF-217 (kan frakobles)
  • 4 funktionsudgange til tilslutning af en hvilken som helst forbruger (F0f, F0r, AUX1, AUX2)
  • 1 tilslutning til ekstern støttekondensator (kapacitet 100 til 470 µF, spændingsstyrke min. 35 V) eller en ekstern bufferkobling
  • 1 styreudgang til tilslutning af en ekstern bufferkobling i henhold til NF-530 (kobler mod masse)
  • 1 koblingsindgang
  • Spændingsforsyning: 12 - 24 volt digitalspænding eller analog køretransformator (jævn- eller vekselspænding)
  • Strømforbrug (uden tilsluttede forbrugere): Maks. 30 mA
  • Beskyttelsesklasse: IP 00 (betydning: Ingen beskyttelse mod fremmedlegemer, berøring eller vand)
  • Overbelastningsbeskyttelse: Automatisk frakobling af dekoderen ved overskridelse af den tilladte motor- eller samlede strøm
  • Vægt: Ca. 1,6 g
Produkttype

Lokdekodere

Dekoder-producent

Tams

Digitalt format

DCC

MM

Motor

DC-Motor

Dekoder-udførelse

med kabel

med stik

Interfaces

NEM 652

Indstillelige effekter

Dæmpning

Blink

Rangerlys

Belysninger

Enkeltblink

Igangsætning

Lyssignaler

Antal udgange

4 x

Antal koblingsfunktioner

4

Adresseområde

DCC: 127 oder 10.239 | MM: 255

Start- & bremsekarakteristikker, med separat indstilling

Nej

Køretrin

DCC: 14, 28 oder 128 | MM: 14 oder 27b

Strøm til koblingsudgange (maks.)

300 mA

Maks. totalstrøm

1500 mA

Maks. motorstrøm

1000 mA

Analog drift mulig

Ja

Automatisk systemgenkendelse

Ja

Lastregulering

Ja

RailCom-understøttelse

Ja

Susi-interface

Nej

Integreret pendulautomatik

Nej

Indbygget pendelautomatik

Ja

L

22 mm

Bredde

17.5 mm

H

4 mm

Aldersklasse

fra 15 år

Dim.

(L x B x H) 22 x 17.5 x 4 mm

Produc.-delnr.

41-04482-01-C

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3207332 TAMS Elektronik 41-04482-01-C LD-G-42.2 Lokdekodere med kabel, med stik

Instruktioner for brug og sikkerhed 3207332 TAMS Elektronik 41-04482-01-C LD-G-42.2 Lokdekodere med kabel, med stik

Beskrivelse


Digital drift i II-format:
Maks. 255 adresser
14 eller 27b køretrin
Funktioner F0 til F8 (F5 til F8 via anden adresse)
Programmering: Register

Digital drift i DCC-format:
127 basis-adresser eller 10.239 udvidede adresser
14, 28 eller 128 køretrin
Funktioner F0 til F28
Programmering: Konfigurationsvariabler (Direct Programming på programmeringsspor, DCC-konform) eller POM (Programming on Main = hovedspor-programmering)

Analog drift:
Analoge anlæg med jævn- eller vekselstrøm-køretransformator
Automatisk analog identifikation
Kan slås fra

Tilpasning til forskellige motortyper og lokktyper:
Justering af belastningsreguleringsparametrene (KP, KI, KD)
Forstærkningsfaktor
Definition af en lineær (eventuelt afbøjet) hastighedskarakteristik ved at justere start-, midt- og tophastigheden
I 27-/28-køretilstand: Individuel tildeling af en motorspænding til hver af køretrin
Start-kick

Rangering
Reduktion af hastigheden for alle køretrin med ca. 50 %
Skift til rangering med en funktionstast

Start- og bremseforsinkelse:
Kan indstilles uafhængigt af hinanden
Til- og frakobling med en funktionstast

Automatiske processer
Automatisk bremsning, når der er tale om asymmetrisk sporspænding (ABC-metoden)
Automatisk pendulautomatik (via ABC-metoden)
Bremser ved jævnstrøm (Märklin-bremselængde)
Hastighedsafhængig til- og frakobling. Eksempel på anvendelse: Til og fra fjernlyset eller førerhusbelysningen.
Rangerfunktion ved tildeling af rangering og rangering af lys til samme funktionstast
Afkoblingsautomatik
Konstant bremselængde
Til- og frakobling af udgange via skifteindgangen
Automatisk logon via DCC-A.

Funktionsudgange
Tildeling af funktioner til udgangene med Function Mapping i henhold til NF-227. Hver funktion (F0 til F28, hver separat til kørsel frem og tilbage) kan tildeles en eller flere udgange. Desuden er der mulighed for at tildele funktionerne en anden funktion end "FRA" -kontakten.
Tildeling af udgange til funktionerne: Kan vælges frit

Effekter på funktionsudgange:
Retningsafhængig kobling
Rangerlys: Når der skiftes til rangerdrift, tændes rangerlokomotiv-signalerne samtidigt, og signalerne til normal drift slukkes.
Inverteret kobling: Ved stilling "on" aktiveres den tildelte udgang fra-, ved stilling "off".
Blinker: Ved tildeling af blinkfunktionen til 2 udgange og funktionen "inverteret kobling" til en af de to udgange oprettes en vekselvenstre. Blinkfrekvensen indstilles separat for hver udgang.
Igangsætning: Funktionsudgangene kan indstilles således, at den fulde spænding opnås i maks. ca. 12,5 sekunder og derefter slukkes. Eksempel på anvendelse: For nogle typer elektriske koblinger skal den fulde spænding til frakobling være nødvendig. For at skåne koblingerne skal spændingen slukkes.
Dæmpning: Til reduktion af spænding ved udgangen. Eksempel på anvendelse: De ældre køretøjers lygter, som er beregnet til analog drift, kan dæmpes og skal derefter ikke udskiftes efter indbygning af dekoderen.
Gradvis op- og neddæmpning: Til gradvis forøgelse eller reduktion af spændingen ved udgangen: Anvendelseseksempel: Simulering af gamle olie- eller glødepærer.
Brand-simulering
Til/fra ved en defineret spænding (hastighed)

Udløsning af funktionerne:
Aktivering af funktionstasterne/til-/frakobling af funktionerne og/eller
Automatisk via koblingsindgangen. Kontaktindgangen udløses via eksterne kontakter, for eksempel via Reed-kontakter eller Hall-sensorer i kombination med permanente magneter i sporet.

Tilbagemelding med RailCom
RailCom-kanaler i henhold til NF-217: Sende dekoderadressen
Send dynamisk RailCom-information: Modtage-statistik
Udlæsning af CV

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Inkluderet i leveringen

  • Lokomotivdekoder LD-G-42.2
  • Instruktioner

Beskrivelse


Digital drift i II-format:
Maks. 255 adresser
14 eller 27b køretrin
Funktioner F0 til F8 (F5 til F8 via anden adresse)
Programmering: Register

Digital drift i DCC-format:
127 basis-adresser eller 10.239 udvidede adresser
14, 28 eller 128 køretrin
Funktioner F0 til F28
Programmering: Konfigurationsvariabler (Direct Programming på programmeringsspor, DCC-konform) eller POM (Programming on Main = hovedspor-programmering)

Analog drift:
Analoge anlæg med jævn- eller vekselstrøm-køretransformator
Automatisk analog identifikation
Kan slås fra

Tilpasning til forskellige motortyper og lokktyper:
Justering af belastningsreguleringsparametrene (KP, KI, KD)
Forstærkningsfaktor
Definition af en lineær (eventuelt afbøjet) hastighedskarakteristik ved at justere start-, midt- og tophastigheden
I 27-/28-køretilstand: Individuel tildeling af en motorspænding til hver af køretrin
Start-kick

Rangering
Reduktion af hastigheden for alle køretrin med ca. 50 %
Skift til rangering med en funktionstast

Start- og bremseforsinkelse:
Kan indstilles uafhængigt af hinanden
Til- og frakobling med en funktionstast

Automatiske processer
Automatisk bremsning, når der er tale om asymmetrisk sporspænding (ABC-metoden)
Automatisk pendulautomatik (via ABC-metoden)
Bremser ved jævnstrøm (Märklin-bremselængde)
Hastighedsafhængig til- og frakobling. Eksempel på anvendelse: Til og fra fjernlyset eller førerhusbelysningen.
Rangerfunktion ved tildeling af rangering og rangering af lys til samme funktionstast
Afkoblingsautomatik
Konstant bremselængde
Til- og frakobling af udgange via skifteindgangen
Automatisk logon via DCC-A.

Funktionsudgange
Tildeling af funktioner til udgangene med Function Mapping i henhold til NF-227. Hver funktion (F0 til F28, hver separat til kørsel frem og tilbage) kan tildeles en eller flere udgange. Desuden er der mulighed for at tildele funktionerne en anden funktion end "FRA" -kontakten.
Tildeling af udgange til funktionerne: Kan vælges frit

Effekter på funktionsudgange:
Retningsafhængig kobling
Rangerlys: Når der skiftes til rangerdrift, tændes rangerlokomotiv-signalerne samtidigt, og signalerne til normal drift slukkes.
Inverteret kobling: Ved stilling "on" aktiveres den tildelte udgang fra-, ved stilling "off".
Blinker: Ved tildeling af blinkfunktionen til 2 udgange og funktionen "inverteret kobling" til en af de to udgange oprettes en vekselvenstre. Blinkfrekvensen indstilles separat for hver udgang.
Igangsætning: Funktionsudgangene kan indstilles således, at den fulde spænding opnås i maks. ca. 12,5 sekunder og derefter slukkes. Eksempel på anvendelse: For nogle typer elektriske koblinger skal den fulde spænding til frakobling være nødvendig. For at skåne koblingerne skal spændingen slukkes.
Dæmpning: Til reduktion af spænding ved udgangen. Eksempel på anvendelse: De ældre køretøjers lygter, som er beregnet til analog drift, kan dæmpes og skal derefter ikke udskiftes efter indbygning af dekoderen.
Gradvis op- og neddæmpning: Til gradvis forøgelse eller reduktion af spændingen ved udgangen: Anvendelseseksempel: Simulering af gamle olie- eller glødepærer.
Brand-simulering
Til/fra ved en defineret spænding (hastighed)

Udløsning af funktionerne:
Aktivering af funktionstasterne/til-/frakobling af funktionerne og/eller
Automatisk via koblingsindgangen. Kontaktindgangen udløses via eksterne kontakter, for eksempel via Reed-kontakter eller Hall-sensorer i kombination med permanente magneter i sporet.

Tilbagemelding med RailCom
RailCom-kanaler i henhold til NF-217: Sende dekoderadressen
Send dynamisk RailCom-information: Modtage-statistik
Udlæsning af CV

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Inkluderet i leveringen

  • Lokomotivdekoder LD-G-42.2
  • Instruktioner
