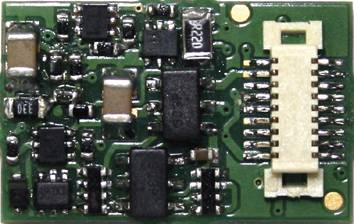

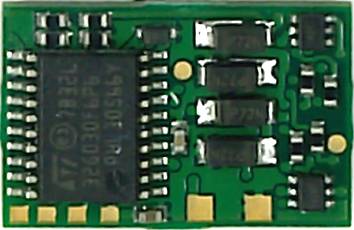

TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Lokdekodere Modul, uden kabel
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Lokdekodere
- Nitekt18-interface er fuldt belagt
- Hvis der er tale om et køretøj, der er udstyret med et bremsesystem, der er i overensstemmelse med punkt 2.2.
Tekniske specifikationer
- Dataformater: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF i overensstemmelse med NMRA-og NF-standard)
- Formater til automatisk logon på bildekodere: DCC-A i henhold til NF-218 (kan frakobles)
- Feedback-format: RailCom iht. NF-217 (kan frakobles)
- Next18-interface i henhold til NF-118
- 4 forstærkede funktionsudgange (F0f, F0f, AUX1 og AUX2)
- 2 uforstærkede udgange (AUX5 og AUX6)
- Afhængigt af konfigurationen: 2 uforstærkede udgange (AUX3 og AUX4) eller 2 tilslutninger til trækbussen, for eksempel "data (data)" og "takt (CLOCK)" i Susi-interface
- 1 tilslutning til ekstern støttekondensator (kapacitet 100 til 220 µF, spændingsstyrke min. 25 V) eller en ekstern bufferkobling
- Spændingsforsyning 12 - 20 volt digitalspænding eller analog køretransformator (jævnspænding)
- Strømforbrug (uden tilsluttede forbrugere): Maks. 20 mA
- Maks. samlet strøm 1.000 mA
- Maksimal motorstrøm 500 mA
- Maksimal strøm pr. funktionsudgang: Forstærkede funktionsudgange (F0f, F0f, AUX1 og AUX2): 100 mA, ikke-forstærkede funktionsudgange (AUX3, AUX4, AUX5,AUX6): 0,5 mA
- Beskyttelsesklasse: IP 00 (betydning: Ingen beskyttelse mod fremmedlegemer, berøring eller vand)
- Overbelastningsbeskyttelse: Automatisk frakobling af dekoderen ved overskridelse af den tilladte motor- eller samlede strøm
- Vægt: Ca. 0,6 g
- Produkttype
Lokdekodere
- Dekoder-producent
Tams
- Digitalt format
DCC
MM
- Motor
DC-Motor
- Dekoder-udførelse
Modul
uden kabel
- Interfaces
Uden kabel
- Antal udgange
4 x
- Antal koblingsfunktioner
2
- Køretrin
14, 27b
- Strøm til koblingsudgange (maks.)
100 mA
- Maks. totalstrøm
1000 mA
- Maks. motorstrøm
500 mA
- Automatisk systemgenkendelse
Ja
- Lastregulering
Ja
- RailCom-understøttelse
Ja
- Susi-interface
Ja
- Integreret pendulautomatik
Ja
- Indbygget pendelautomatik
Ja
- L
15 mm
- Bredde
9.5 mm
- H
2.9 mm
- Aldersklasse
fra 15 år
- Dim.

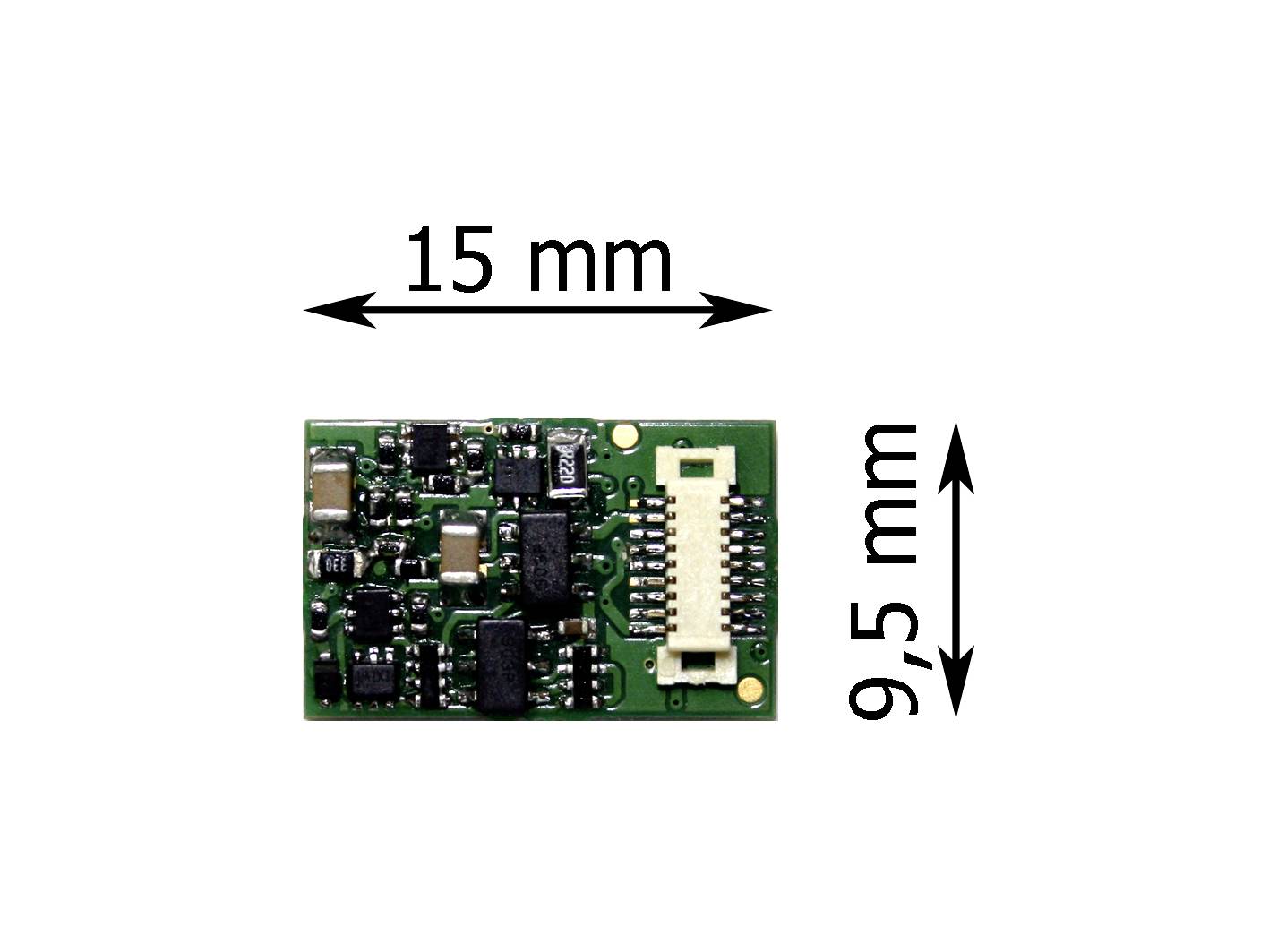

(L x B x H) 15 x 9.5 x 2.9 mm
- Produc.-delnr.
41-04414-01-C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3207329 TAMS Elektronik 41-04414-01-C LD-G-41 Next18 Lokdekodere Modul, uden kabel
Beskrivelse
Digital drift i II-format:
Maks. 255 adresser
14 eller 27b køretrin
Funktioner F0 til F8 (F5 til F8 via anden adresse)
Programmering: Register
Digital drift i DCC-format:
127 basis-adresser eller 10.239 udvidede adresser
14, 28 eller 128 køretrin
Funktioner F0 til F28
Programmering: Konfigurationsvariabler (Direct Programming på programmeringsspor, DCC-konform) eller POM (Programming on Main = hovedspor-programmering)
Analog drift:
Analoge anlæg med jævnstrøms-køretransformator
Automatisk analog identifikation
Kan slås fra
Tilpasning til forskellige motortyper og lokktyper:
Justering af belastningsreguleringsparametrene (KP, KI, KD)
Forstærkningsfaktor
Definition af en lineær (eventuelt afbøjet) hastighedskarakteristik ved at justere start-, midt- og tophastigheden
I 27-/28-køretilstand: Individuel tildeling af en motorspænding til hver af køretrin
Start-kick
Rangering:
Reduktion af hastigheden for alle køretrin med ca. 50 %
Skift til rangering med en funktionstast
Start- og bremseforsinkelse:
Kan indstilles uafhængigt af hinanden
Til- og frakobling med en funktionstast
Forløb automatisk
Automatisk bremsning, når der er tale om asymmetrisk sporspænding (ABC-metoden)
Automatisk pendulautomatik (via ABC-metoden)
Bremser ved jævnstrøm (Märklin-bremselængde)
Hastighedsafhængig til- og frakobling. Eksempel på anvendelse: Til og fra fjernlyset eller førerhusbelysningen.
Rangerfunktion ved tildeling af rangering og rangering af lys til samme funktionstast
Konstant bremselængde
Automatisk logon via DCC-A.
Funktionsudgange
Tildeling af funktioner til udgangene med Function Mapping i henhold til NF-227. Hver funktion (F0 til F28, hver separat til kørsel frem og tilbage) kan tildeles en eller flere udgange. Desuden er der mulighed for at tildele funktionerne en anden funktion end "FRA" -kontakten.
Effekter på funktionsudgange:
Retningsafhængig kobling
Rangerlys: Når der skiftes til rangerdrift, tændes rangerlokomotiv-signalerne samtidigt, og signalerne til normal drift slukkes.
Inverteret kobling: Ved stilling "on" aktiveres den tildelte udgang fra-, ved stilling "off".
Blinker: Ved tildeling af blinkfunktionen til 2 udgange og funktionen "inverteret kobling" til en af de to udgange oprettes en vekselvenstre. Blinkfrekvensen indstilles separat for hver udgang.
Dæmpning: Til reduktion af spænding ved udgangen. Eksempel på anvendelse: De ældre køretøjers lygter, som er beregnet til analog drift, kan dæmpes og skal derefter ikke udskiftes efter indbygning af dekoderen.
Gradvis op- og neddæmpning: Til gradvis forøgelse eller reduktion af spændingen ved udgangen: Anvendelseseksempel: Simulering af gamle olie- eller glødepærer.
Brand-simulering
Til/fra ved en defineret spænding (hastighed)
Udløsning af funktionerne:
Aktivering af funktionstasterne/til-/frakobling af funktionerne
Tilbagemelding med RailCom
RailCom-kanaler i henhold til NF-217: Sende dekoderadressen
Send dynamisk RailCom-information: Modtage-statistik
Udlæsning af CV
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Loko decoder LD-G-41
- Instruktioner
