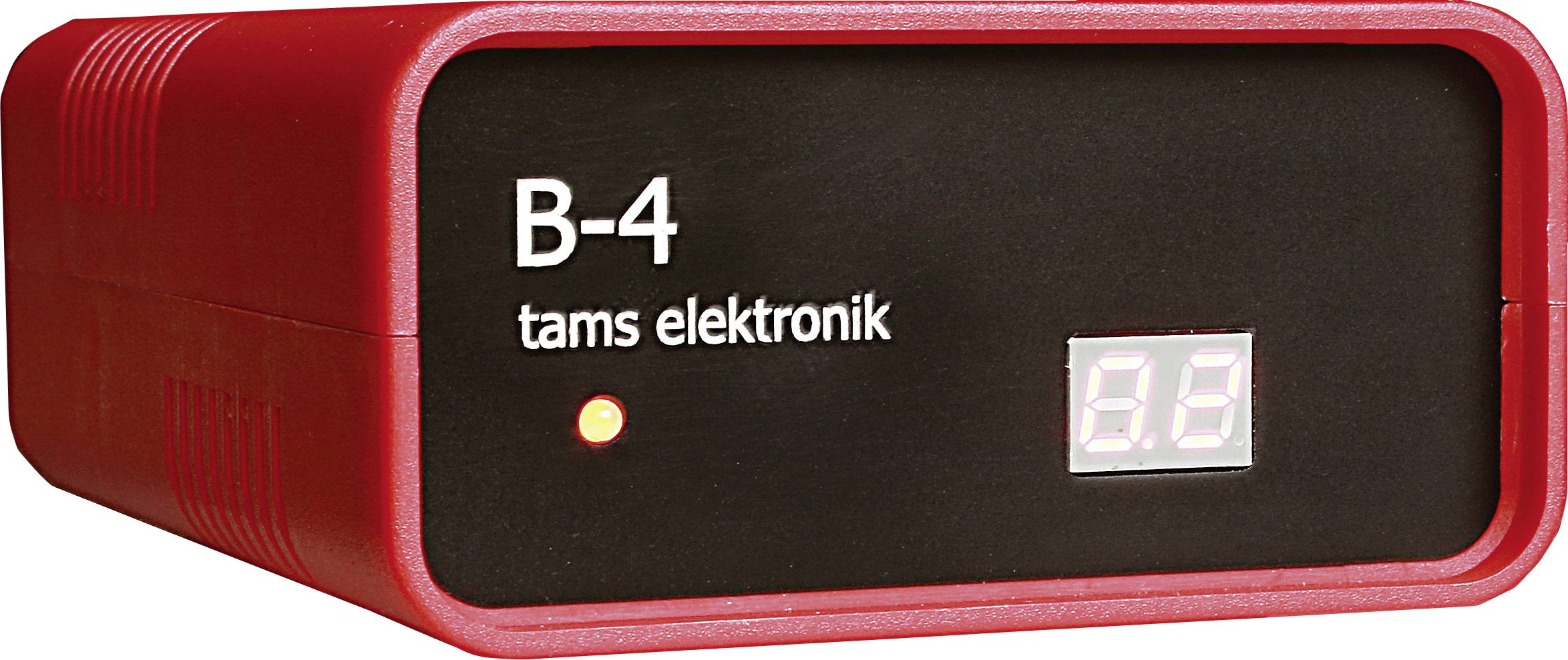

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display Booster-Link DCC, mfx , MM

DCC-kompatibel boosterinterface (3-polet / "CDE") til tilslutning til DCC-konforme boosterinterface på en central eller til en centrals sporudgang. Styret multiprotokol-booster til anvendelse med MM-, DCC- og mfx-centraler. Til anlæg med tilbagemelding via RailCom og med symmetrisk sporspænding. Indstillelig kortslutningsfølsomhed og sporspænding (10 - 20 V, 1 V-trin). Boosterens RailCom-Cutout kan til- og frakobles. Intern kortslutningsfrakobling som også kan slås fra. Max. sporspænding 18 V; 5 A (styret), indstilling på 12 - 24 V (styret) mulig. Forsyningsspænding 12 -18 V (alt efter indstillet sporspænding).

Elektriske egenskaber:
Spændingsforsyning: Vekselspændings-transformator (12–20 V) eller jævnspændings-strømforsyning (12–26 V)
Maksimal udgangsstrøm: 2,0 til 5,0 A, kan indstilles i 1 A-trin
Udgangsspænding: 10 til 24 volt digital spænding (reguleret), kan indstilles i 1 V-trin
Udgangssignal: Symmetrisk

Led på forsiden af boosteren til visning af driftstilstande eller opståede problemer:
Driftsberedskab
Kortslutning ved sporudgangen
Boosteren er frakoblet via en skiftesporskommando
Boosteren er slukket efter udløsning af Watchdogen
Booster slået fra efter overskridelse af den tilladte maks. temperatur
Manglende signal fra centralen
Start af programmeringen

Display:
Under drift: Aktuelt strømforbrug i Boosterpris [A]
Efter kortslutning: De resterende sekunder indtil genindkobling
Under programmering: Visning af de indstillede CV-værdier

Sikkerhedsudstyr:
Kortslutningsfrakobling: Intern kortslutningsfrakobling eller kortslutningstilbagemelding til den digitale central via CDE-booster-interface; automatisk genindkobling efter en kortslutning; kortslutningsalarm på pc-styringen
Frakobling ved overtemperatur
Watchdog-funktion i PC-styrede anlæg

Konfiguration via hovedsporprogrammering (POM) eller (med små begrænsninger) ved indstilling af kortslutningsstik (Jumpern):
Sporspænding: 10 - 24 V, kan indstilles med 1 V-trin
Genindkoblingstid efter en kortslutning: 4 – 10 sek., kan indstilles i trin a 1 sek.
Maks. Sporstrøm (frakoblingsstrøm ved kortslutning): 2 – 5 A, kan indstilles i trin 1 A
RailCom: Aktiv eller inaktiv
Slukning med DCC-skiftekommando: Aktiv eller inaktiv
Watchdog: Aktiv eller inaktiv
Grænseværdi for kortslutningsadvarsel: 0,2 – 1 A, kan indstilles i trin a 0,2 A.
Genindkoblingstid efter en 5-ganges kortslutning: 0 – 100 sek.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
