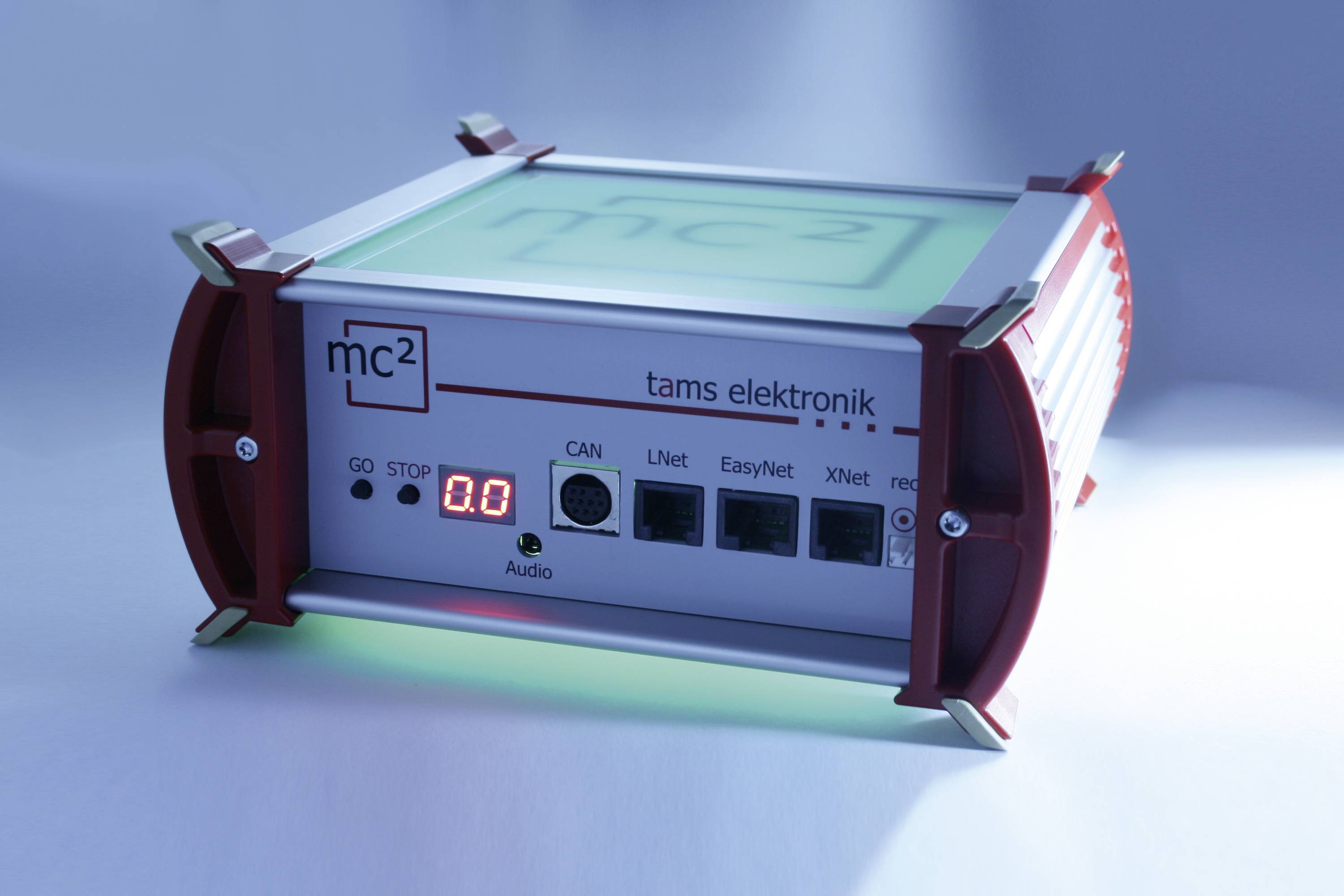

TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digital-Zentrale DCC, MM
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Märklin Digital
- Med integreret 9 A-booster
- Inkl. Strømforsyning til forsyning af centralen og sporene
- Fleksibel til tilslutning af digitale styreenheder fra diverse producenter
- Universel til DCC, DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, LocoNet, BiDiB, CAN
Tekniske specifikationer
- Digitalformaterne Motorola-i og -II, DCC (svarende til NMRA-og NF-standard), m3 (til styring af MFX-dekodere, ingen feedback)
- Køretøjsdekoder-adresser: Motorola: 255 (1 - 255), DCC: 10.239 (1 - 10239), m3: 16.384
- Køretrin:: 14 eller 27 (a eller b), DCC: 14, 28 eller 128, m3: 128
- Funktioner: Motorola: function, f1 til f4, DCC: f0 til f31 eller f32.768, m3: f0, f1 til f14
- Tilbehørsdecoder-adresser: Motorola: 1.020 (1 - 1.020), DCC: 2.040 (1 - 2.040)
- Feedback-formater: RailCom: Integreret, global RailCom-detektor, RailCom-Cutout kan slås fra under den integrerede booster. DCC-A: Giver mulighed for automatisk logning af DCC-fartøjsdekodere på centralen, udvidelsen af DCC-formatet er for øjeblikket (stand: November 2020) som udkast til RailCommunity-standarder og forventes vedtaget i 2021.

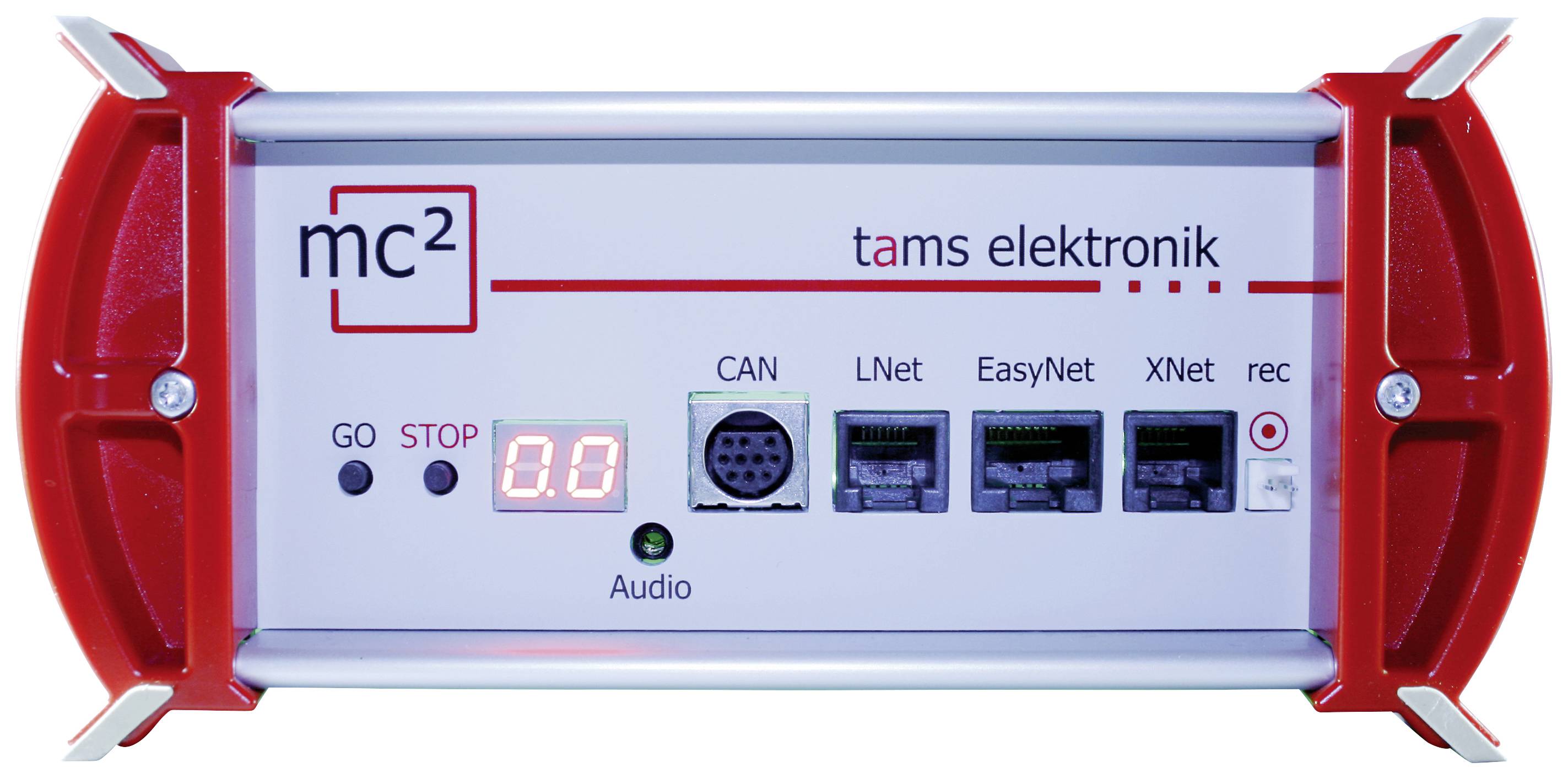

- Tilslutning af eksterne tilbagemelder: Märklin CAN-bus (mini-din 10-polet), LocoNet (RJ 12), Easynet (RJ 45), XpressNet (RJ 12), REC / "Sniffer" (2-polet, RM 2.54 mm)
- Spændingsforsyning: Switch-mode-strømforsyning med 24 volt / 6,67 A / 160 W (medfølger) til forsyning af centralen og sporene i det integrerede boostafsnit på boosteren
- Til tilslutning af eksterne styreenheder: Märklin CAN-bus (mini-din 10-polet), LocoNet (RJ 12), Easynet (RJ 45), XpressNet (RJ 12), REC / "Sniffer" (2-polet)
- Computerinterface: LAN (RJ 45)

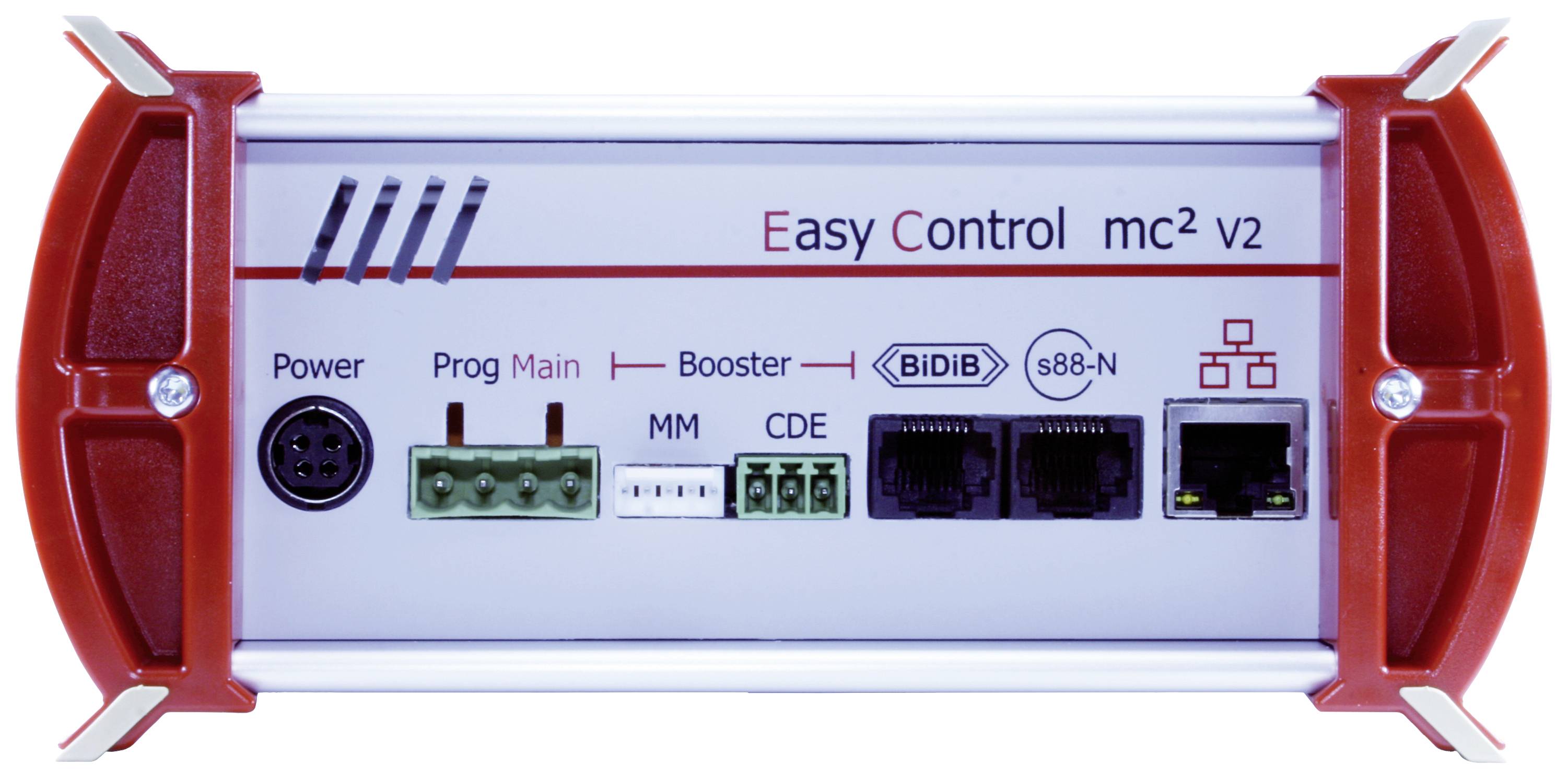

- Strømforsyning, hovedspor og DCC-programmeringsspor, ekstern booster (kan vælges Märklin-kompatibel eller DCC-konform), BiDiB (RJ 45), s88-feedback-moduler (RJ 45 i overensstemmelse med standard s88-N). Maksimalt antal s88-moduler: 64 s88- eller s88-kompatible moduler (1.024 kontakter)
- Udgangsstrøm maks. 6,5 A
- Kortslutningsfølsomhed: 1 - 6,5 A, kan indstilles i trin på 0,5 A.
- Udgangsspænding: 8 til 22 V digitalspænding (reguleret), kan indstilles i trin à 1 V.
- Udgangssignal: Symmetrisk
- Produkttype
Digital-Zentrale
- Digitalt format
DCC
MM
- L
175 mm
- Bredde
154 mm
- H
82 mm
- Dim.
(L x B x H) 175 x 154 x 82 mm
- Aldersklasse
fra 15 år
- Variant
Silver Edition V2-9
- Produc.-delnr.
40-03067-01-C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3207328 TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digital-Zentrale DCC, MM
Instruktioner for brug og sikkerhed 3207328 TAMS Elektronik 40-03067-01-C MasterControl.2 V2-9 (mc²) Silver Edition Digital-Zentrale DCC, MM
Beskrivelse
Fleksibel til tilslutning af digitale styreenheder fra Diverser producenter. Køreglæde for en eller flere modelbaneentusiaster er garanteret!
Universel til DCC (14, 28, 128 køretrin), DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, L-Net, BiDiB, CAN
100 % uafhængigt af apps eller operativsystemer via et integreret web-interface
Genialt nemt: Til konfiguration af det digitale miljø og til programmering af dekoderne anvendes velkendte medier (smartphone, tablet, pc). Brugerfladen: 100 % "normalt".
Innovativ + fremtidssikret: I det indvendige materiale er en 32-bit-processor med ARM-arkitektur. Tilslutningen til PC'en sker via et LAN-interface.
Åben for alle betjeningskoncepter fra den digitale (hånd-)styreenhed via smartphone og tablet til PC'en
Informativ: Driftstilstanden vises på displayet. RGB-LED'er i kabinettet lyser langt synligt i en farve, der passer til driftstilstanden.
Stærk: Den integrerede booster leverer op til 6,5 A strøm. Kortslutningsfølsomhed og sporspænding kan indstilles individuelt (1 - 6,5 A eller 8 - 22 V).
Komplet med strømforsyning (til forsyning af centralen og sporene i det integrerede boosterafsnit på den integrerede booster), LAN- og netkabel og en lille smule "Småsager" (for eksempel beslag til fastgørelse af mc² eller mærkat til mærkning af diverse tilslutningskabler)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Universel til DCC (14, 28, 128 køretrin), DCC-A, RailCom, MM, MM2, m3, s88-N, X-Net, L-Net, BiDiB, CAN
100 % uafhængigt af apps eller operativsystemer via et integreret web-interface
Genialt nemt: Til konfiguration af det digitale miljø og til programmering af dekoderne anvendes velkendte medier (smartphone, tablet, pc). Brugerfladen: 100 % "normalt".
Innovativ + fremtidssikret: I det indvendige materiale er en 32-bit-processor med ARM-arkitektur. Tilslutningen til PC'en sker via et LAN-interface.
Åben for alle betjeningskoncepter fra den digitale (hånd-)styreenhed via smartphone og tablet til PC'en
Informativ: Driftstilstanden vises på displayet. RGB-LED'er i kabinettet lyser langt synligt i en farve, der passer til driftstilstanden.
Stærk: Den integrerede booster leverer op til 6,5 A strøm. Kortslutningsfølsomhed og sporspænding kan indstilles individuelt (1 - 6,5 A eller 8 - 22 V).
Komplet med strømforsyning (til forsyning af centralen og sporene i det integrerede boosterafsnit på den integrerede booster), LAN- og netkabel og en lille smule "Småsager" (for eksempel beslag til fastgørelse af mc² eller mærkat til mærkning af diverse tilslutningskabler)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Gratis opdateringer, der er nemme at installere
- Interface til direkte tilslutning af alle gængse digitale styringer og de mest udbredte databusser
- LAN-interface til tilslutning til PC, tablet eller smartphone
- Webbaseret brugergrænseflade til overskuelig konfiguration, administration af komponenter og anlægsstyring
- Integreret stærk booster, kan indstilles til anlæg fra Z til G.
- Line-out-udgang til tilslutning af aktive højttalere eller forstærkere (2,5 mm stereo-jack-stik)
- Automatisk frakobling ved overbelastning
- 100 % uafhængigt af apps eller operativsystemer via integreret web-interface
- Genial, nem konfiguration og dekoderprogrammering med smartphone, tablet og PC
- Åben for alle betjeningskoncepter fra den digitale (hånd-)styreenhed via smartphone og tablet til PC'en
Inkluderet i leveringen
- MasterControl 2 (mc²), V2-9
- 9,2 A-strømforsyning, strømkabel med strømstik (CEE 7/16)
- Tilslutningskabel med RJ 45-stik
- 3-polet stik til tilslutning til eksterne boostere
- 4-polet stik til tilslutninger på hoved- og programmeringsspor
- Beslag til fastgørelse af mc²
- Etiket-ark til mærkning af tilslutningskabel
- Instruktioner
Systemkrav
- Pc eller tablet med WLAN-router
