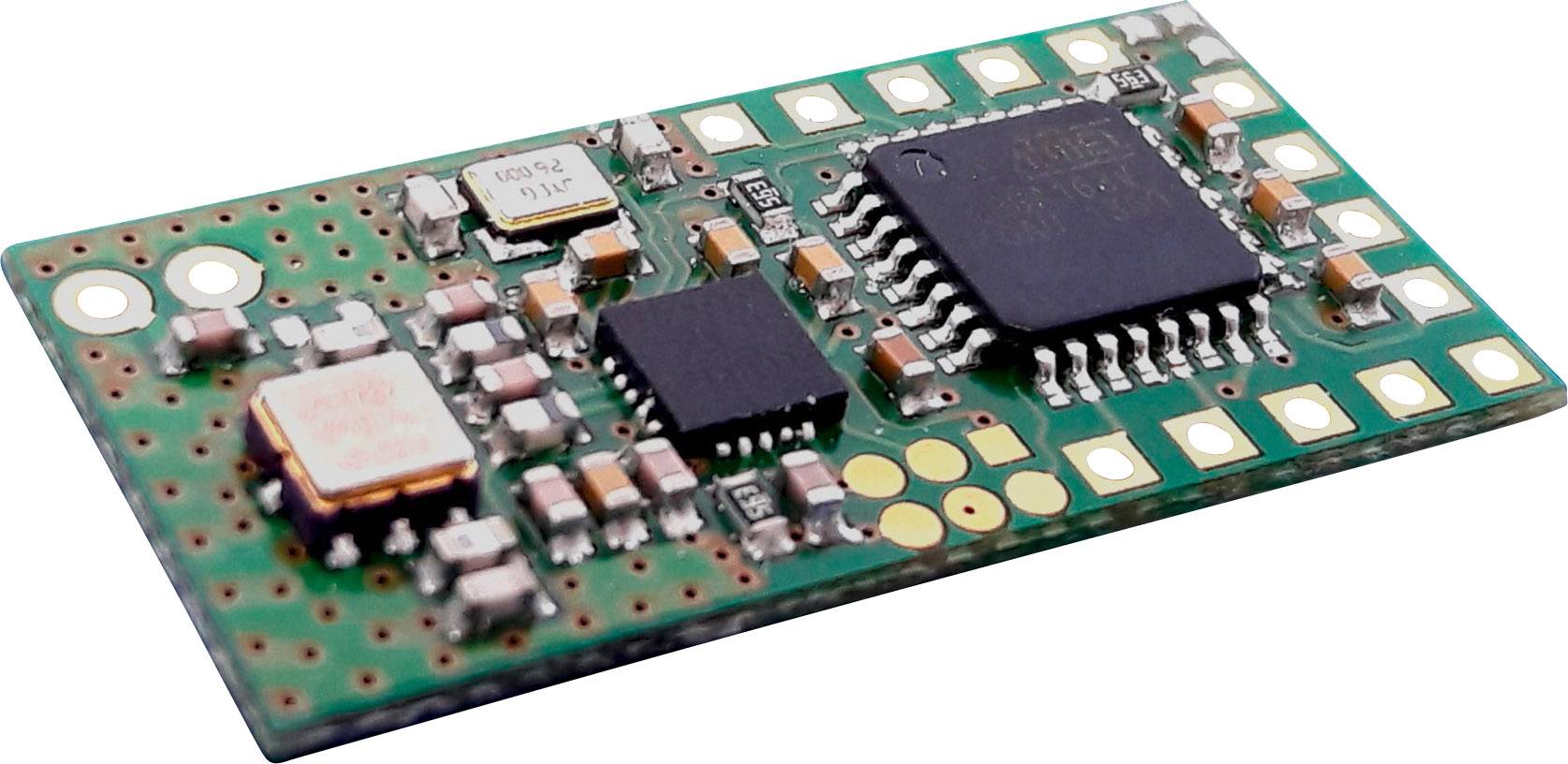

SVS Nachrichtentechnik CX-12 R Modtagermodul Rækkevidde (max. i frit terræn): 1000 m 2 V/DC, 3.6 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
156 stk.
Antal
Total (215,20 kr. / stk.r)
215,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Multifunktionelt-leverings- og evalueringsmodul 434 MHz CX-12 R
- Rækkevidde op til 1000 m
- 2 indstillelige frekvenser
- Forsyningsstatus og RSSI kan overføres til sender
Tekniske specifikationer
- Indlæringskapacitet: Op til 60 sendercodes.
- Produkttype
Modtagermodul
- Type
CX-12 R
- Driftsspænding
2 V/DC
3.6 V/DC
- Dim.
(L x B x H) 31.4 x 15.2 x 3 mm
- H
3 mm
- L
31.4 mm
- Bredde
15.2 mm
- Variant
Byggemodul
1000 m
- Sendefrekvens
433,62 und 434,22 MHz
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 192443 SVS Nachrichtentechnik CX-12 R Modtagermodul Rækkevidde (max. i frit terræn): 1000 m 2 V/DC, 3.6 V/DC
Beskrivelse
Dette modul vurderer modtagne data til senderen CX-12 T eller for håndsenderen SHT-12 C4. Disse oplysninger sendes som 4 bit-ord til videre brug. Så længe der modtages gyldige data, forbliver de tilsvarende udgange aktive og deaktiveres straks efter modtagelse af off-signalet. En analog udgang viser den modtagne værdi fra senderen. Hver modtaget datapakke bekræftes af afsenderen med yderligere oplysninger, såsom RSSI og forsyningsstatus. Valgbare frekvenser (433,62 og 434,22 MHz) i kombination med en særlig overførselsprotokol giver en drift med utrolig få forstyrrelser. Rækkevidder på op til 1000 m er mulige alt efter omgivelserne.
Version
- Overførsel af 4 digitale tilstande og 1 analog værdi
- 2-, 4-, 5- og 5-polede pinrækker, raster 2,54 mm
- indgange: 1x analog: For eksempel for reduceret forsyningsspænding 1x digital: Indstilling af frekvens 1x digital: Indstilling af strømsparemodus 1x digital: Valg lærings- og sletningsmodi
- udgange: 4x digital: D1 til D4 CMOS 3,3 V high aktiv 2x digital: For eksempel til styring af LED'er 1x digital: Styring af en Piezoskive 1x analog: Filtreret PWM-signal på. Analog værdi
- 2 indstillelige frekvenser
- . Sikker og interferenssvag signaloverførsel
- trådløst system med tilbagemelding
- styrefunktioner: 4 digitale indgange + 1 analog indgang
- : Standby 18,2 mA (taktet 1,4 mA) ved 3,3 V
- temperaturområde: -20°C til +65°C.
Inkluderet i leveringen
- Modtagermodul
- Instruktioner
Tip
Antenne medfølger ikke.
Passende sender og moduler - se valgfrit tilbehør.
Den udendørs rækkevidde opnås kun under optimale betingelser.
Advarsel: Produkter fra den trådløse serie SH-7 er ikke kompatible med produkter fra den trådløse serie SH-12.
