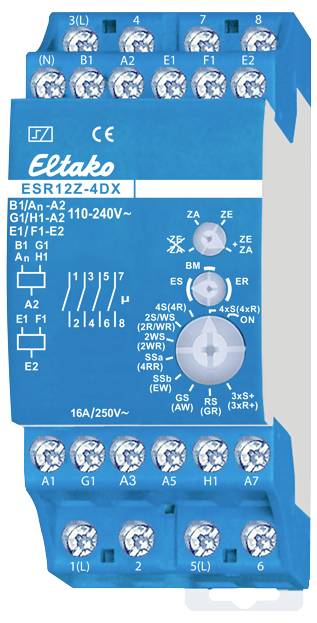

Strømstødskontakt DIN-skinne Eltako ESR12Z-4DX/110-240V 4 x sluttekontakt 16 A 2000 W 1 stk

Med 4 uafhængige kontakter, hver med 1 sluttekontakt potentialfri 16A/250V AC, 230 V-LED-lamper op til 600 W, glødepærer 2000 W. Standby-tab kun 0,03-0,4 watt. Rækkeindbygget enhed til montering på bæreskinne DIN-EN 60715 TH35. 2 delingsenheder = 36 mm bred, 58 mm dyb. Med den patenterede Eltako-duplex-teknologi (DX) kan 3 af de 4 normalt potentialfrie kontakter ved kobling af 230V-vekselspænding 50Hz alligevel skifte i nulpassagen og dermed reducere sliddet markant. Tilslut blot N-lederen til klemmen (N) og yderlederen til 1(L), 3(L) eller 5(L). Derved opstår der et ekstra standby-tab på kun 0,1 watt. Hvis kontakten anvendes til styring af koblingsapparater, som ikke selv skifter gennem nulpassagen, bør (N) ikke tilsluttes, da den ekstra lukning ellers vil gøre det modsatte. Lokal Universal-styrespænding 110 V AC. Med ekstra universalspændingsstyreindgange centralt ind og ud til 110 V AC, galvanisk adskilt fra de lokale styreindgange. Med ekstra gruppe-styreindgange til og fra til 110-240V AC. Det samme potentiale som den lokale skattetilgang. Via gruppe-styreindgange kan grupper på denne stødstrømskontakt styres separat i et centralstyreanlæg. Forsyningsspænding som den lokale styrespænding. Ved brug bistabilt relæ opstår der i tændt tilstand ingen spoler-tabseffekt og ingen opvarmning på grund af dette. Afvent efter installationen den automatiske korte synkronisering, før enheder kobles på nettet. Centralkommandoer har altid forrang, de lokale styreindgange er spærret under centralkommandoer. Ved udfald af forsyningsspændingen defineres. Med den øverste drejekontakt kan denne stødstrømskontakt helt eller delvist undtages fra centralstyringen: ZE+ZA = Central tændt og centralt slukket, ZE = kun centralt tændt, ZA = kun virker centralt, Za+ZA overstreget = hvor der ikke er nogen centralstyring, der virker. Med den midterste drejekontakt vælges for DEN og DEN nederste drejekontakts funktioner. Med DEN vælges klemmefunktionerne. Der kan vælges BM med en bevægelsessensor, funktion i henhold til betjeningsvejledningen. Ikke egnet til tilbagemelding med koblingsspændingen som en dæmper. Til dette formål må kun relæerne ESR12DDX-UC, ESR12NP-230V+UC eller ESR61NP-230V+UC anvendes. Med den nederste drejeafbryder kan der vælges mellem 18 funktioner: ON = konstant. 4xS = 4-dobbelt-stødstrømskontakt med hver 1 sluttekontakt, styreindgange A1, A3, A5 og A7. (4xR) = 4-dobbelt-skifterelæ med hver 1 sluttekontakt, styreindgange A1, A3, A5 og A7. 4S = stødstrømskontakt med 4 lukkere. (4R) = omskifterrelæ med 4 låseenheder. 2S/WS = stødstrømskontakt med 3 lukkere og 1 brydekontakt. (2R/WR) = skifterelæ med 3 kontakter og 1 brydekontakt. 2WS = Strømstødskontakt med 2 lukninger og 2 brydekontakter. (2WR) = omskifterrelæ med 2 lukninger og 2 brydekontakter. SSA = serieafbryder 2 + 2 sluttekontakter med koblingsrækkefølge 0-2-2+4-2+4+6, tilbagemelding 8. (4RR) = hvilestrømsrelæ med 4 brydekontakter. SSB = seriekontakt 2 + 2 sluttekontakter med koblingsrækkefølge 0-2-2+4-2+4+6-2+4+6+8. (EW) = tilkoblingsrelæ med 3 lukninger og 1 åbner, viskertid 1s. GS = gruppekontakt. Koblingsrækkefølge 0-2-0-4-0-6-0. Tilbagemelding 8. (AW) = frakoblingsrelæ med 3 lukninger og 1 brydekontakt, viskertid 1 s. RS = kontakt med 4 lukninger, A1 = Setz- og A3 = Nulstil-styreindgang. (GR) = grupperelæ 1 + 1 + 1 +1 sluttekontakt. 3XS+ = 3-dobbelt stødstrømskontakt med hver 1 sluttekontakt + tilbagemelding 8, styreindgange A1, A3 og A5. (3xR+) = 3-dobbelt koblingsrelæ med hver 1 sluttekontakt + tilbagemelding 8, styreindgange A1, A3 og A5.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
