Strømkabelanalysator PCE-VDV 10 PCE Instruments PCE-VDV 10 Netværk

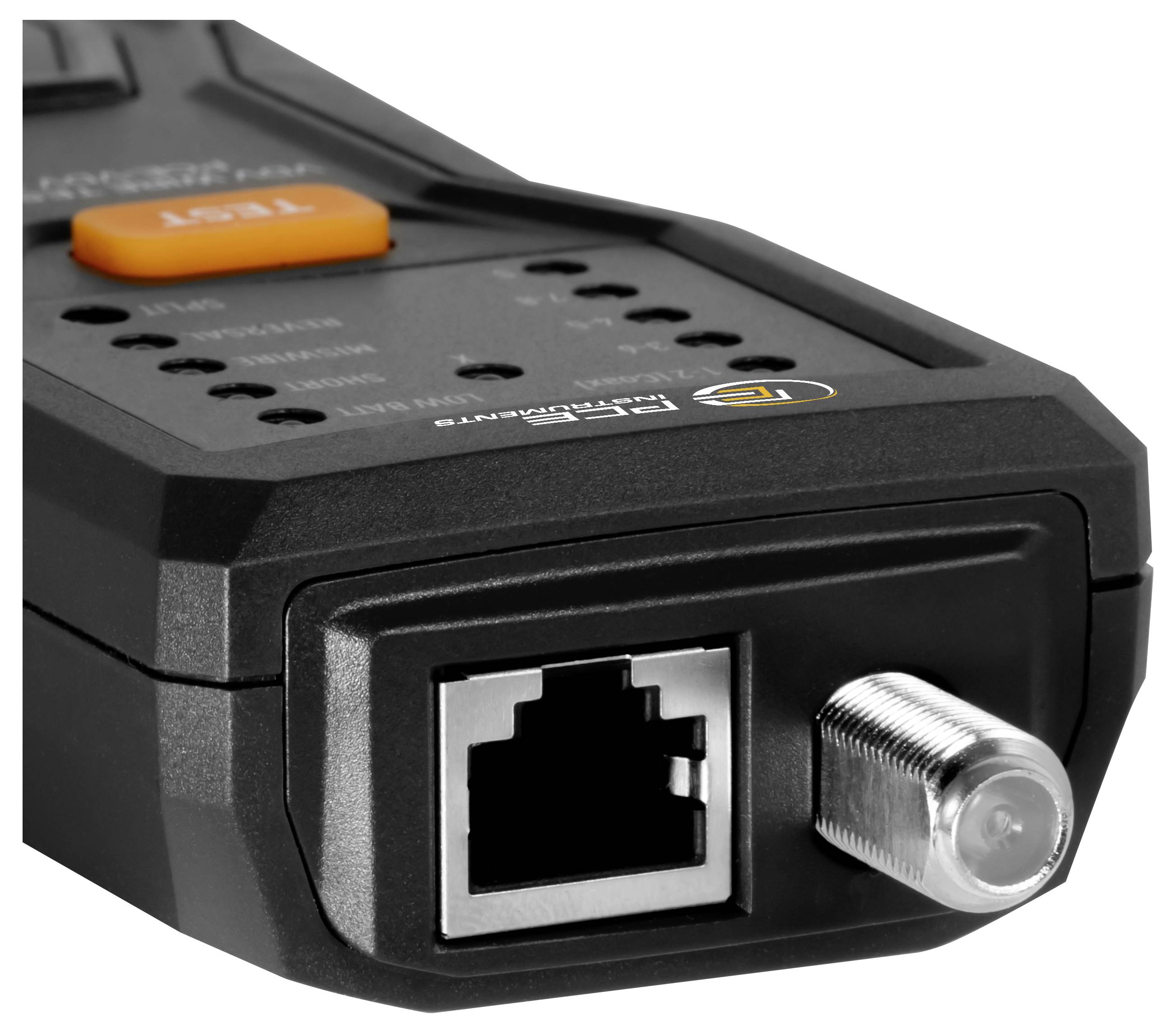

VDV-kabeltester er et bærbart testapparat til diagnose af fejl i netværks- og koaksialledninger og anvendes til hurtig kontrol af strukturerede kabelføringer. VDV-kabeltester understøtter skærmede og uskærmede Twisted-pair-kabler i kategorierne Cat 3, Cat 5 Cat 5e, Cat 6, 6A, Cat 7, Cat 7A samt Cat 7A, som de anvendes i tv-, antenne- og overvågningssystemer.

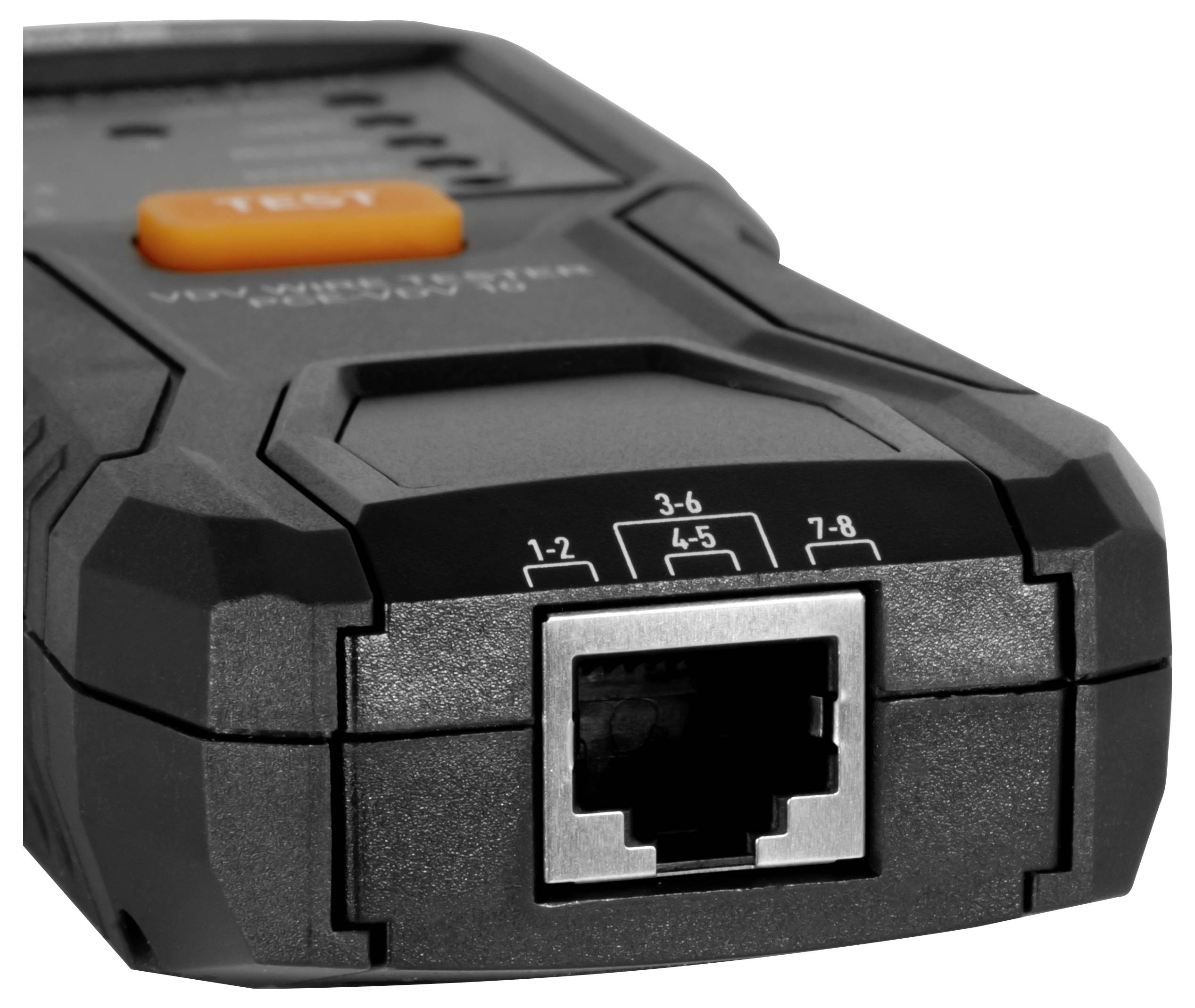

Prøvningen foretages via et todelt system bestående af en hovedenhed og en fjernenhed, hvorved også faste ledninger kan testes pålideligt. Til de vigtigste test hører gennemgangen af lederne (ben 1... 8), ledningsføringen til kontrol af korrekt tildeling af lederparrene samt registrering af kortslutninger, fejlfortrådning og split pair-fejl. Derudover kontrolleres afskærmningen af skærmede kabler. Testområdet omfatter ledningslængder på op til 305 m, mens den minimale kabellængde til split pair-registrering er ca. 0,5 m.

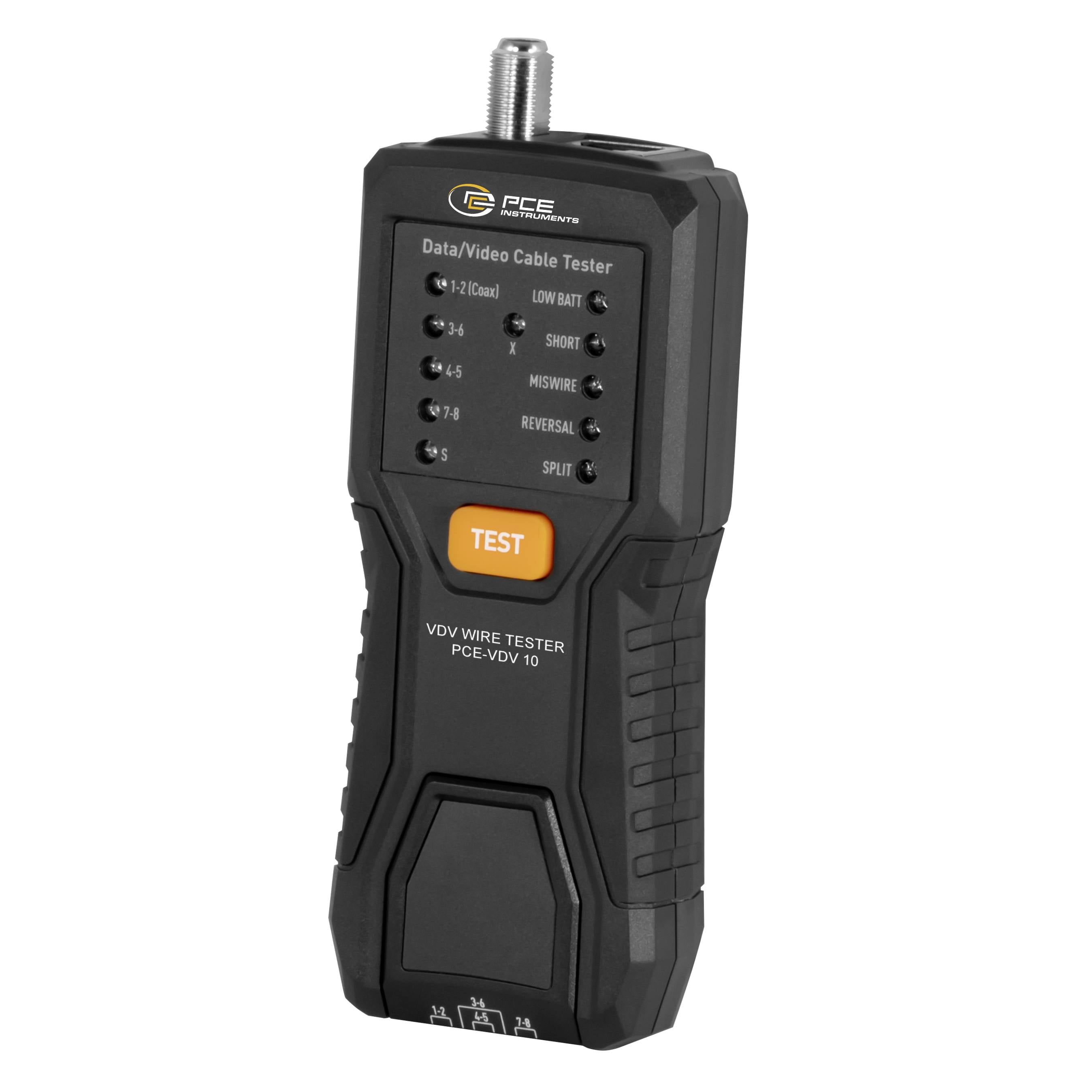

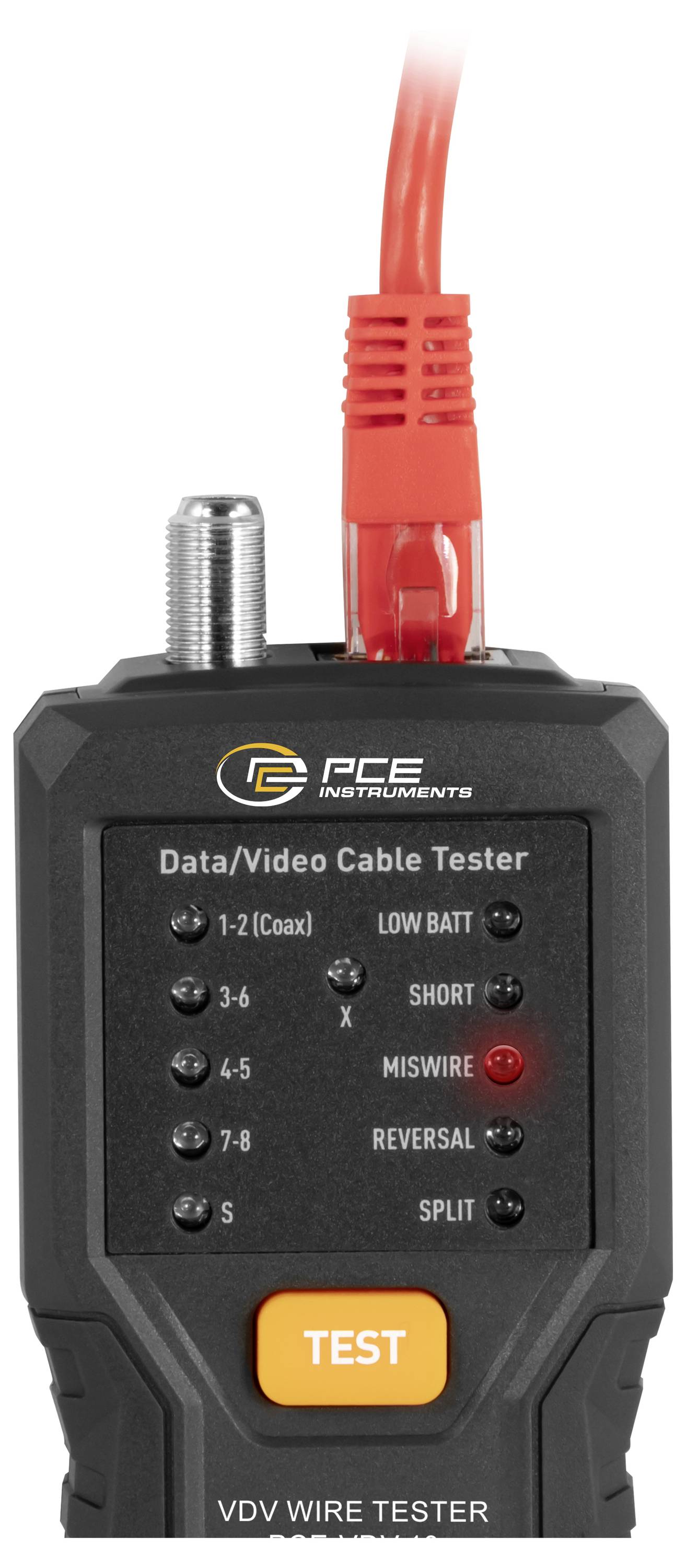

Vores VDV-kabeltester arbejder med testsignaler, der overføres mellem hovedenhed og Remote-enhed. Resultaterne vises ved hjælp af LED-indikatorer. Permanent lysende LED'er signalerer, at ledningsføringen er korrekt, mens blinkende LED'er påpeger fejl i de pågældende lederpar. Ekstra status-LED'er angiver fejlens art, såsom kortslutning, fejlledningsføring, ombytning (sal) eller split pair.

VDV-kabeltester anvendes i netværksteknik, bygningskabelføring samt i IT- og kommunikationsinstallationer og er beregnet til elektrikere, netværksteknikere og serviceteknikere til hurtig kontrol af ledningsstrækninger.
