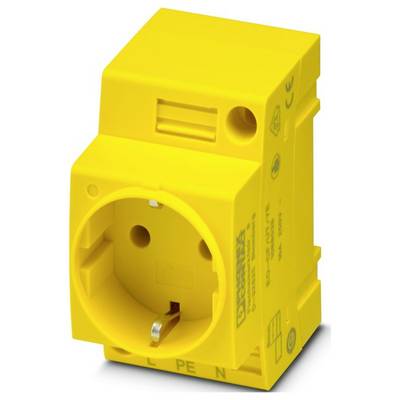

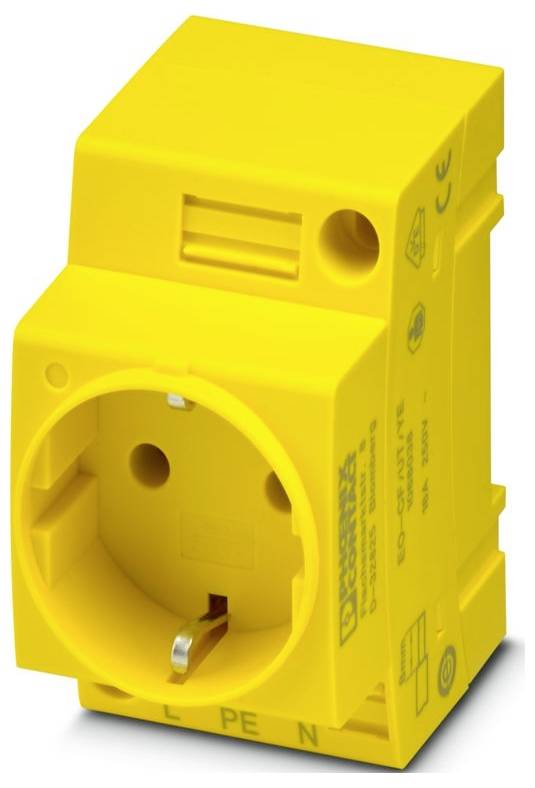

Stikdåse Phoenix Contact EO-CF/UT/YE Gul 1.8 W (L x B x H) 62.1 x 45 x 75 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stikdåse
Effekt
1.8 W
Beskyttelsestype
IP20
Type
EO-CF/UT/YE
Producentfarve
Gul
Datablad (PDF)
Tekniske specifikationer
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5... 0,6 Nm
- Ledertværsnit fleksibelt: 0,25 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12 (omregnet til IEC)
- Bredde: 45 mm
- Højde: 75 mm
- Dybde: 62,1 mm
- Farve: Gul (RAL 1018).
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift): -45 °C... 70 °C (maks. Driftstemperaturområde inkl. egenopvarmning, se Deratingkurve)
- Omgivelsestemperatur (opbevaring/transport): -45 °C... 70 °C
- Standarder/bestemmelser VDE 0620-1
- Monteringstype: Til montering på bæreskinne i service-interface eller direkte montering
- Isolerende materiale: PA
- Afisoleringslængde: 8 mm
- Mærkespænding 250 V AC (50 Hz)
- Bemærk til drift: Denne stikdåse er ikke beregnet til anvendelser med høj belastning (HL) som opladere til el-køretøjer og store varmestråler.
- Maksimal tabseffekt ved nominel betingelse: 1,8 W.
- TESTSPECIFIKATION: DIN EN 50155 (VDE 0115-200):2022-06
- Resultat: Bestået prøven
- Statisk isoleringsindsats i kulde: -60 °C.
- Temperatur Index-isoleringsstof (din en 60216-1 (VDE 0304-21)): 130 °C.
- Brandsikring til skinnekøretøjer (din en 45545-2) R22: HL 3
- Brandsikring til skinnekøretøjer (din en 45545-2) R23: HL 3
- Brandsikring til skinnekøretøjer (din en 45545-2) R24: HL 3
- Standarder: Standarder
- Relativt isoleringsstof temperaturindeks (Elec., UL 746 B): 130 °C.
- Mærkestrøm: 16 A
- Frekvens: f1 = 5 Hz til f2 = 250 Hz
- Tilladt luftfugtighed (opbevaring/transport): 30 % ... 70 %
- Vibrationer/bredbåndsstøj: Vibrationer/bredbåndsstøj
- Spektrum: Levetidsprøvning , kategori 2, monteret på bogien
- ASD-niveau 6,12 (m/s²) 2/Hz
- Acceleration: 30g
- Prøvningstid pr. aksel: 5 timer
- Kontrolretninger: X-, Y- og Z-akse (pos. og neg)
- Klik: Klik
- Stødform: Halvsinus
- Stødvarighed: 18 ms
- Antal chok pr. retning: 3
- Statusvisning: nej
- Brandsikring til skinnekøretøjer (din en 45545-2) R26: HL 3
- Varmeafgivelse kalorimetrisk NFPA 130 (ASTM E 1354): 28 MJ/kg
- NFPA 130-overflader (ASTM E 162): Bestået
- Specifik optisk røgtæthed NFPA 130 (ASTM E 662): Bestået
- Røgtæthed NFPA 130 (SMP 800C): Bestået
- Land-ID: Tyskland
- Dorn: A3;B3
- Ledertværsnit fleksibelt [AWG] 24... 14 (omregnet til IEC)
- Ledertværsnit fleksibel (kabelsko uden plastmuffe): 0,25 mm²... 2,5 mm²
- Ledertværsnit fleksibel (kabelsko med plastmuffe): 0,25 mm²... 2,5 mm²
- Ledertværsnit fleksibel (2 ledere med lige tværsnit m. Twin-kabelsko med plastmuffe): 0,2 mm²... 4 mm²
- Dybde på NS 35/7,5: 63 mm
- Dybde på NS 35/15: 70,5 mm
- Borehul-diameter: 4,4 mm
- Materiale kontakt: CuZn38
- Stiktype: Stikudseende type CF
- Produkttype
Stikdåse
- Type
EO-CF/UT/YE
1.8 W
- Producentfarve
Gul
- Materiale
PA
IP20
- Beskyttelsesklasse
IP20
- L
62.1 mm
- Bredde
45 mm
- H
75 mm
- Dim.
(L x B x H) 62.1 x 45 x 75 mm
- Tilslutningstype
Skruetilslutning
- Beregnet spænding
250 V/AC
- Målestrøm
16 A
- Tværsnit (maks.)
4 mm²
- Ledningstværsnit (min.)
0.2 mm²
- Monteringsmåde
Bæreskinne (DIN-skinne)
Fast montering
- Indbygningsdybde
62.1 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562466 Stikdåse Phoenix Contact EO-CF/UT/YE Gul 1.8 W (L x B x H) 62.1 x 45 x 75 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562466 Stikdåse Phoenix Contact EO-CF/UT/YE Gul 1.8 W (L x B x H) 62.1 x 45 x 75 mm
Beskrivelse
Stikdåse, stikudseende type CF, tilslutningstype: Skruetilslutning, farve: Gul, nominel spænding: 250 V AC (50 Hz), nominel strøm: 16 A, til montering på bæreskinne i service-interface eller direkte montering, standarder/bestemmelser : VDE 0620-1, landemærke: Tyskland
