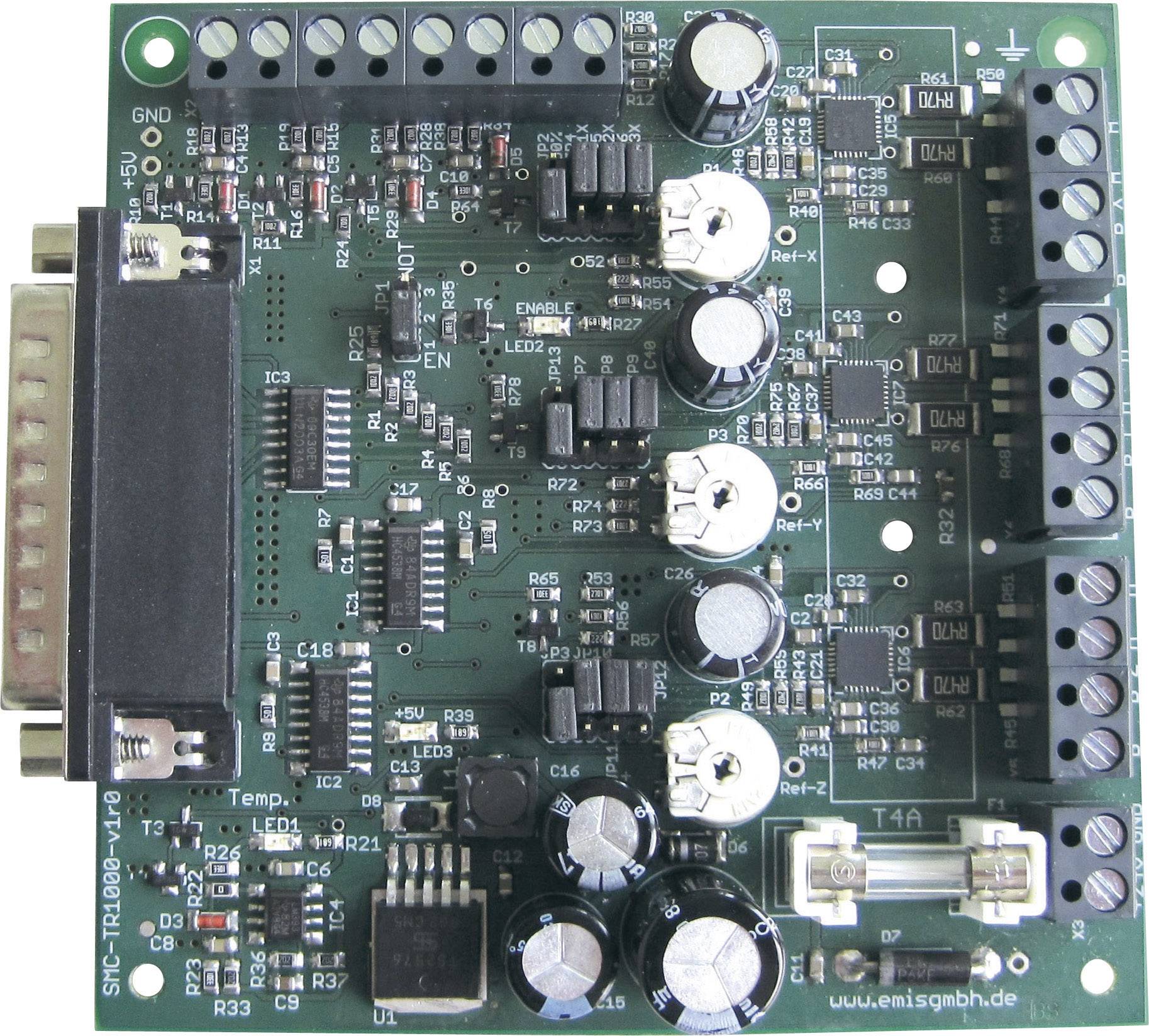

STEPPER MOTOR CONTROL CARD SMC
EAN:
Fremstillingsnr.
Artikel nr.:
Maks. fasestrøm
1 A
Produkttype
Styrekort
Driftsspænding
12 V/DC
24 V/DC
Styrbare aksler
3
Faser
4
Højdepunkter og detaljer
Stepmotor-styringer
- Op til 3 trin motorer til 3 aksler aktivering
Tekniske specifikationer
- Frekvens: 100 kHz
- Mikroskridt drift: 1/1, 1/2, 1/4, 1/8 og 1/16
- Driftsspænding
12 V/DC
24 V/DC
- Styrbare aksler
3
- Faser
4
- Produc.-delnr.
SMC-TR-1000
- Type
SMC-TR-1000
- Maks. fasestrøm
1 A
- Interface
SUB-D 25-pol.
- Produkttype
Styrekort
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 197309 STEPPER MOTOR CONTROL CARD SMC
Beskrivelse
Den stepmotor-styrekort SMC-TR- 1000 er beregnet til 3-akset styring af stepmotorer. Du kan for eksempel som plotterstyring eller til 3-Achs-Positioniersysteme anvendes. Kortet kan bruges til tilslutning af bipolær 2-faset- eller 4-fase stepmotorer. Den fasestrømmene kan kontinuerligt op til en kontinuerlig strøm på 1 A indstilling. Til drift af styrekort vises kun en ekstern forsyningsspænding. Tilslutning af styrekort til PC'en sker via et parallelt interface. Styringen sker i henhold til den frekvens retnings-princip. Ved hjælp af den medfølgende software er brugeren meget hurtigt i stand til at omsætte dine egne idéer (for eksempel kan positioneres-, bore-, fræse-, graverings- og robot-systemer).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Tilslutning af op til 3-reference kontakter (Xyz) + nødstopkontakten
- Fasestrøm variabel op til 1 A (kontinuert) kan indstilles
- Enkel tilslutning til parallel interface af pc'er
- Styring med takt retning signal
- Automatisk hvilestrøm reduktion (25 %) ved mortorstilstand
- Frakobling ved for høj temperatur
- Kortslutningssikker sluttrin.
Inkluderet i leveringen
- Styrekort
- Software
- Betjeningsvejledning.
