Sonel PVM-1021 PRO Fotovoltaik-måleudstyrssæt
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Fotovoltaik-måleudstyrssæt
- Beskeder Funktion
Spænding
Spænding AC
Spænding DC
Strøm
Strøm AC
Strøm DC
Effekt
Fabriksstandard
- Dim.
(L x B x H) 244 x 169 x 71 mm
- Visning
Graf
- Vægt
1.3 kg
- Specifikationer
Datalogger
- Målekategori
CAT III 1000 V
- Bredde
169 mm
- H
71 mm
- L
244 mm
- Interfaces
USB
Dokumenter og downloads
Datablad
Datablad 3763593 Sonel PVM-1021 PRO Fotovoltaik-måleudstyrssæt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763593 Sonel PVM-1021 PRO Fotovoltaik-måleudstyrssæt
Beskrivelse

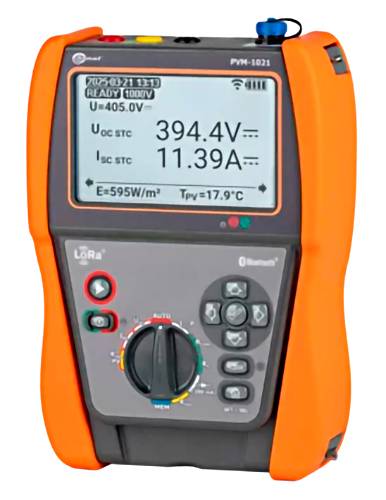

PVM-1021: Store muligheder i et lille kabinet
Fotovoltaiktesteren PVM-1021 er et kompakt måleapparat med en lang række
Fra målefunktioner. Funktionerne vælges med en drejekontakt. Ekstra
Parametre indstilles med taster på huset. Alle knapper, og det hele
Grafikdisplayet er baggrundsbelyst, hvilket gør was betjeningen på skyggefulde steder betydelig
Lettere, for eksempel ved målinger under fritstående PV-anlæg. Den store hukommelse
Forkorter forberedelsen af dokumenter betydeligt efter målingen.
IRM-1: Enkelthed og kompakte mål
IRM-1, lille, men uundværlig til test af PV-systemer. Via målingen
Giver solstrålingsværdier samt panel- og omgivelsestemperaturer
Det skal give de nødvendige data til at omdanne resultaterne til STC-betingelser. En
Indbygget optager med en hukommelse til 5000 datasæt giver mulighed for anvendelse
Apparatet fungerer som værktøj i PV-anlægsplanlægningsprocessen samt til diagnosticering af
Problemer med panelafskærmning.
Interfaces og software
Måledata fra IRM-1 kan overføres til en computer via USB-tilslutningen
programmer. Desuden er apparatet udstyret med et indbygget trådløst LoRa-interface
(Long Range) til automatisk dataudveksling med hovedmåleapparatet
Også over store afstande.
Måleresultaterne kan via den trådløse PVM-1021 over til computeren
Interface Bluetooth. Lagring af de indsamlede data i
Populære formater og deres udtryk sikrer Sonel Reader. En betænkning i
At generere beskyttelse mod elektriske stød er det valgfrie program Sonel
Finder anvendelse på reports Plus.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- PVM-1021
- • Tomgangsspænding for et PV-modul eller en modulkæde op til 1000 V DC.
- • Spænding RMS fra et AC-netværk op til 600 V inklusive frekvensmåling.
- • Kortslutningsstrøm fra et PV-modul eller en modulkæde op til 20 A DC.
- • Modstand fra isolering af PV-moduler - målespænding 250, 500 eller 1000 V, samtidig måling af to værdier RISO+ og RISO-.
- • Modstand fra isolering af AC-cirkler – målespænding 250, 500 eller 1000 V.
- • Beskyttelses- og potentialudlignerstiger, målestrøm ±200 mA. Modstandsmåling med lavstrøm, akustisk og visuel signalering.
- • Måling af arbejdsstrøm og vekselstrøm (AC) fra PV-moduler - alt sammen med udvendige stænger.
- • Målinger af effekt AC/DC.
- • Diodetest med strøm 200 mA, automatisk registrering af polariseringen. Test af spærrdioden med spænding 1000 V DC.
- IRM-1
- • Solstrålingsstyrke (Irradiation) i W/m2 eller BTU/ft2h.
- • Solcellemodulets temperatur i °C eller °F.
- • Omgivelsestemperatur i °C eller °F.
- • Modulernes hældningsvinkel.
- • Justering af moduler.
Tip
