Sonel PVM-1020 KIT Fotovoltaik-måleudstyrssæt
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Fotovoltaik-måleudstyrssæt
- Beskeder Funktion
Strøm
Effekt
Spænding
Fabriksstandard
- Dim.
(L x B x H) 228 x 102 x 61 mm
- Visning
Graf
- Vægt
1 kg
- Specifikationer
Datalogger
- Målekategori
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Bredde
102 mm
- H
61 mm
- L
228 mm
- Interfaces
Bluetooth®
Dokumenter og downloads
Datablad
Datablad 3763592 Sonel PVM-1020 KIT Fotovoltaik-måleudstyrssæt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763592 Sonel PVM-1020 KIT Fotovoltaik-måleudstyrssæt
Beskrivelse

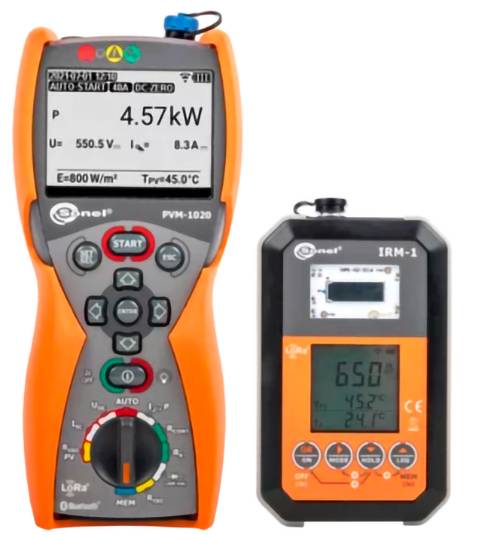

PVM-1020: Store muligheder i et lille kabinet
PVM-1020-måleapparatet er sandsynligvis verdens mindste fotovoltaikmåler på grund af de mange målefunktioner. Funktionerne vælges med en drejekontakt. Yderligere parametre indstilles med taster på huset. Alle knapper og det grafiske display er baggrundsbelyst, hvilket gør was-betjeningen på skyggefulde steder betydeligt nemmere, for eksempel ved målinger under fritstående PV-anlæg. Den store hukommelse forkorter forberedelsen af dokumenter efter målingen betydeligt.
IRM-1: Enkelthed og kompakte mål
IRM-1, lille, men uundværlig til test af PV-systemer. Ved at måle solindstrålingsværdier samt panel- og omgivelsestemperaturer giver det de nødvendige data til at omdanne resultaterne til STC-betingelser. En indbygget optager med hukommelse til 5000 datasæt gør det muligt at bruge apparatet som værktøj i PV-anlægsplanlægningsprocessen samt til diagnosticering af problemer med panelafskærmning.
Interfaces og software
Måledata fra IRM-1 kan overføres til en computer via USB-tilslutningen. Desuden har apparatet et indbygget trådløst LoRa-interface (Long Range) til automatisk dataudveksling med hovedmåleapparatet - også over store afstande. Måleresultaterne kan overføres fra PVM-1020 til computeren via det trådløse interface Bluetooth. Sonel Reader sikrer lagring af de indsamlede data i populære formater og udgiver dem. For at generere en rapport om beskyttelse mod elektrisk stød skal det valgfrie program Sonel Reports Plus anvendes.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- PVM-1020
- • Tomgangsspænding for et PV-modul eller en modulkæde op til 1000 V DC.
- • Spænding RMS fra et AC-netværk op til 600 V inklusive frekvensmåling.
- • Kortslutningsstrøm fra et PV-modul eller en modulkæde op til 20 A DC.
- • Modstand fra isolering af PV-moduler - målespænding 250, 500 eller 1000 V, samtidig måling af to værdier RISO+ og RISO-.
- • Modstand fra isolering af AC-cirkler – målespænding 250, 500 eller 1000 V.
- • Beskyttelses- og potentialudlignerstiger, målestrøm ±200 mA. Modstandsmåling med lavstrøm, akustisk og visuel signalering.
- • Måling af arbejdsstrøm og vekselstrøm (AC) fra PV-moduler - alt sammen med udvendige stænger.
- • Målinger af effekt AC/DC.
- • Diodetest med strøm 200 mA, automatisk registrering af polariseringen. Test af spærrdioden med spænding 1000 V DC.
- IRM-1
- • Indstrålingsstyrke (Irradiation) i W/m2 eller BTU/ft2h.
- • Solcellemodulets temperatur i °C eller °F.
- • Omgivelsestemperatur i °C eller °F.
- • Modulernes hældningsvinkel.
- • Justering af moduler.
