Name: Sikkerhedsrelæ UG6970.04PS/61 DC24V Dold Driftsspænding (num): 24 V/DC 4 x sluttekontakt (B x H x T) 22.5 x 110 x 120.3
Brand: Dold
SKU: 2359203
Availability: BackOrder

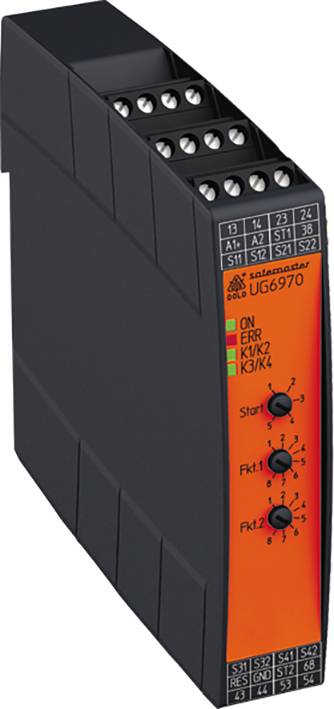

Elektrisk betjeningsenhed, sort-orange, med flere tilslutningsklemmer øverst. LED'er viser status: 'ON', 'ERR', 'K1/K2', 'K3/K4'.

Lignende billede

Emballage-type

Piece

Produkttype

Sikkerhedsrelæ

Tilslutning

Skrueklemme, til indstik

Driftsspænding

24 V/DC

Type

UG6970.04PS/61 DC24V

Datablad (PDF)

Levering tors. 12. nov.

Antal

stk.

Total (3.192,00 kr. / stk.r)

3.192,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sikkerhedsrelæ

2 sluttekontakter pr. sikkerhedsfunktion

Tekniske specifikationer

To af hinanden uafhængige sikkerhedsfunktioner kan indstilles
Lysgitter, nødstop, kontaktmåtte, beskyttelsesdør, tohåndsbetjent
Indgang
NOMINEL SPÆNDING UN: DC 24 V.
Spændingsområde: 0,8... 1,1 UN
Nominelt forbrug: Type. 3,2 W
Sikring af enheden: Intern med PTC
Overspændingsbeskyttelse: Intern via VDR
Indkoblingsvarighed TIL-tast: 0,1 s < Tin < 3 s
Tilkoblingsvarighed reset-knap: > 3 s.
Sikkerhedsfunktion
Kiteboarding-drage/kontaktliste (4)
Maks. tilladt
Koblingslistekontaktmodstand 1000 Ω
Skiftestrøm ved kortslutning: Type. 15 mA ved UN.
Fotocelle (8)
Styrestrøm via S12, S22
Eller S32, S42: Type. 8 mA ved UN.
Min. spænding på klemmer
S12, S22 ELLER S32, S42
Hvis enheden er aktiveret: DC 10 V.
Kontaktbestykning: 2 sluttekontakter pr. sikkerhedsfunktion
Temperaturområde drift: - 25... + 60 °C

Emballage-type: Piece

Produkttype: Sikkerhedsrelæ

Type: UG6970.04PS/61 DC24V

Tilslutning: Skrueklemme, til indstik

Driftsspænding: 24 V/DC

Driftsspænding maks.: 24 V/DC

Driftsspænding: 24 V/DC (max)

Kontakttype: 4 x sluttekontakt

Koblingsspænding (max.): 230 V/AC

Brydestrøm (max.): 8 A

Performance Level: PL e

Safety Integrity Level: SIL 3

Sikkerhedskategori: 4

Specifikationer: LED-display

: IP20
IP40

Drifttemperation (max.): 60 °C

D: 120.3 mm

Bredde: 22.5 mm

H: 110 mm

Dim.: (B x H x T) 22.5 x 110 x 120.3 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359203 Sikkerhedsrelæ UG6970.04PS/61 DC24V Dold Driftsspænding (num): 24 V/DC 4 x sluttekontakt (B x H x T) 22.5 x 110 x 120.3

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359203 Sikkerhedsrelæ UG6970.04PS/61 DC24V Dold Driftsspænding (num): 24 V/DC 4 x sluttekontakt (B x H x T) 22.5 x 110 x 120.3

Beskrivelse

Det multifunktionelle sikkerhedsmodul UG 6970 er beregnet til beskyttelse af personer og maskiner ved hjælp af sikkerhedsretningsbestemt frigivelse og afbrydelse af en sikkerhedsstrømkreds. Den anvendes sammen med nødstop-taster, beskyttelsesdøre, fotoceller med selvtest (type 4) i henhold til IEC/en 61 496-1, tohåndskontakter ved presning af metalbearbejdning, samt arbejdsmaskiner med farlige låsebevægelser (type III C iht. en 574) og sikkerhedsorienterede kontaktmåtter, kontaktlister og båndafbrydere. Med drejeafbryderen kan to sikkerhedsfunktioner, der er uafhængige af 5 fra hinanden, indstilles på UG 6970. Dette reducerer de mange enheder på lageret og gør det lettere at disponere over dem.

· Svarer til
Performance Level (PL) e) og kategori 4 iht. en ISO 13849-1
SIL-GRÆNSEN (SIL CL) 3 · I henhold til IEC/en 62061
Safety Integrity Level (SIL) 3 · I henhold til IEC/en 61508 og IEC/en 61511
· I henhold til en 50156-1 for fyringsanlæg
· Ledningsregistrering på tænd-knappen
· Aktivering via tænd-tast eller automatisk tænd-funktion
· Med eller uden registrering af tværsnit
· 2-kanals opbygning
· Tvangsstyrede udgangskontakter
· Udgang: 2 sluttekontakter til sikkerhedsfunktion
· 1 halvlederanmeldelsesudgang pr. sikkerhedsfunktion
· Led-visning driftsspænding, sikkerhedsfunktion 1, 2 og fejl
· Bredde 22,5 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
