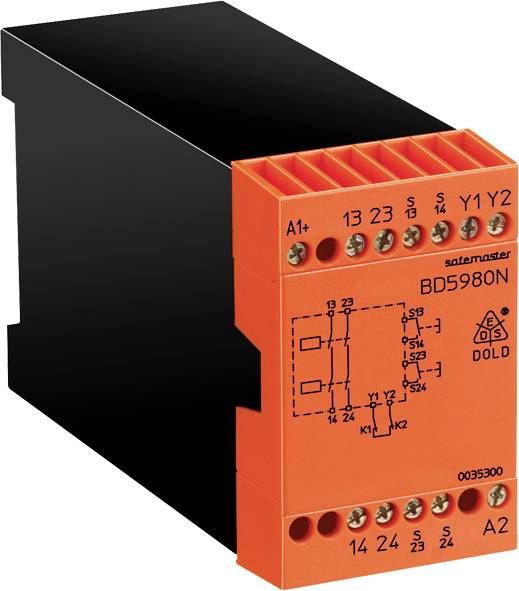

Sikkerhedsrelæ BD5980N.02 DC24V Dold Driftsspænding (num): 24 V/DC 2 x sluttekontakt (B x H x T) 45 x 74 x 121 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sikkerhedsrelæ
Tilslutning
Skrueklemmer
Driftsspænding
24 V/DC
Type
BD5980N.02 DC24V
Reaktionstid
30 ms
Datablad (PDF)
Antal
Total (2.792,00 kr. / stk.r)
2.792,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Sikkerhedsrelæ
- Kompakt tilslutningsklar tohåndstilslutning
- Besparelse ved udeladelse af konventionelle beskyttelsesstyringer
- Overvågning af eksterne kontaktorer til kontaktmangedobling -forstærkning via returkreds Y1 - Y2
- Byggeritestet kobling i henhold til kravene fra tysk ulykkesforsikringsselskab
Tekniske specifikationer
- Spændingsområde: AC 0,8... 1,1 UN
- Ved 10 % restpulsation: DC 0,9... 1,2 UN
- Ved 48 % restpulsation: DC 0,8... 1,1 UN
- Nominelt forbrug: AC 24 V ... 230 V 4,0 VA
- DC 24 V 2,5 W.
- Nominel frekvens: 50 / 60 Hz
- Tidsforsinkelser for samtidighedskravet: 0,5 s.
- Kontrolkontakter: 2 x 1 sluttekontakt
- Strøm via styrekontakter: 35 mA ved 24 V.
- Styreledningerne må ikke overskride en længde på 30 m og skal trækkes adskilt fra ledningskabler.
- Sikring af enheden: Intern med PTC
- Kontakttype: Relæ tvangsført
- Nominel udgangsspænding: AC 250 V.
- DC: Se buens grænsekurve
- Termisk strøm Ith: Se grænsekurve for permanent strøm
- KOBLINGSEVNE IHT. AC 15: 3 A/AC 230V IEC/EN 60 947-5-1
- I analogi med AC 15: 6 A/AC 230 V ved 0,25 Hz
- I HENHOLD TIL DC 13: 2 A/DC 24 V IEC/EN 60 947-5-1
- I analogi med DC 13: 6 A/DC 24 V ved 0,1 Hz
- Elektrisk levetid ved AC 230 V, 6 A, cos o.= 1: > 5 x 105 koblingscyklusser
- Tilladt startfrekvens: Maks. 1200 koblingscyklusser/timer
- Kortslutningssikring
- Maks. smeltesikring: 6 A GG / GL IEC/en 60 947-5-1
- Maks. sikringsautomat: C 10 A.
- Mekanisk levetid: 10 x 106 koblingscyklusser
- Produkttype
Sikkerhedsrelæ
- Type
BD5980N.02 DC24V
- Tilslutning
Skrueklemmer
- Driftsspænding
24 V/DC
- Reaktionstid
30 ms
- Kontakttype
2 x sluttekontakt
- Koblingsspænding (max.)
230 V/AC
- Brydestrøm (max.)
6 A
- Performance Level
PL c
- Safety Integrity Level
SIL 1
- Sikkerhedskategori
1
IP20
IP40
- Driftstemperatur (min.)
-15 °C
- Drifttemperation (max.)
+55 °C
- D
121 mm
- Bredde
45 mm
- H
74 mm
- Dim.
(B x H x T) 45 x 74 x 121 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2359268 Sikkerhedsrelæ BD5980N.02 DC24V Dold Driftsspænding (num): 24 V/DC 2 x sluttekontakt (B x H x T) 45 x 74 x 121 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2359268 Sikkerhedsrelæ BD5980N.02 DC24V Dold Driftsspænding (num): 24 V/DC 2 x sluttekontakt (B x H x T) 45 x 74 x 121 mm 1 stk
Beskrivelse
BD 5980N anvendes til sikkerhedsrettet frigivelse og afbrydelse af en sikkerhedsstrømkreds. Det kan anvendes til beskyttelse af personer og maskiner Med tohåndskontakter ved presning
Metalbearbejdning og andre arbejdsmaskiner med farlige lukkebevægelser som defineret i en 574, kategori III A.
Anvendelse i styringer af arbejdsmaskiner med farlige lukkebevægelser til samtidig visningsovervågning i henhold til en 574 kategori III A.
· Svarer til
Performance Level (PL) c) og kategori 1 iht. en ISO 13849-1: 2008
SIL-grænsen (SIL CL) 1 iht. IEC/en 62061
Safety Integrity Level (SIL 1) iht. IEC/en 61508
Kategori 1 iht. en 954-1
Sikkerhedsniveau type III-A i henhold til en 574
· Stiktilslutning: Også 2 x 1,5 mm2 litzetråd med kappe og plastkraver din 46 228-1/-2/-3/-4 eller 2 x 2,5 mm2 litzetråd med hylster din 46 228-1/-2/-3
· 2 sluttekontakter
· 45 mm udvendig bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Metalbearbejdning og andre arbejdsmaskiner med farlige lukkebevægelser som defineret i en 574, kategori III A.
Anvendelse i styringer af arbejdsmaskiner med farlige lukkebevægelser til samtidig visningsovervågning i henhold til en 574 kategori III A.
· Svarer til
Performance Level (PL) c) og kategori 1 iht. en ISO 13849-1: 2008
SIL-grænsen (SIL CL) 1 iht. IEC/en 62061
Safety Integrity Level (SIL 1) iht. IEC/en 61508
Kategori 1 iht. en 954-1
Sikkerhedsniveau type III-A i henhold til en 574
· Stiktilslutning: Også 2 x 1,5 mm2 litzetråd med kappe og plastkraver din 46 228-1/-2/-3/-4 eller 2 x 2,5 mm2 litzetråd med hylster din 46 228-1/-2/-3
· 2 sluttekontakter
· 45 mm udvendig bredde
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
